Popis produktu: Řetězový PIR - PIR pohybový senzor - STM32G031- M5Stack U225
M5Stack Chain PIR je vstupní modul používaný k detekci pohybu a lidské aktivity na základě změn infračerveného záření. Využívá pyroelektrický senzor AS312 s detekčním dosahem až 2,4 m a detekčním úhlem -60° až 60° . Integrovaná programovatelná RGB LED dioda WS2812C může navíc poskytovat informace o stavu zařízení nebo detekci pohybu. Zpracování dat zajišťují mikrokontroléry STM32G031G8U6 a komunikace s řídicí jednotkou probíhá přes UART s rychlostí 115 200 bps. Dva porty HY2.0-4P umožňují připojení modulu k dalším zařízením M5Stack Chain .

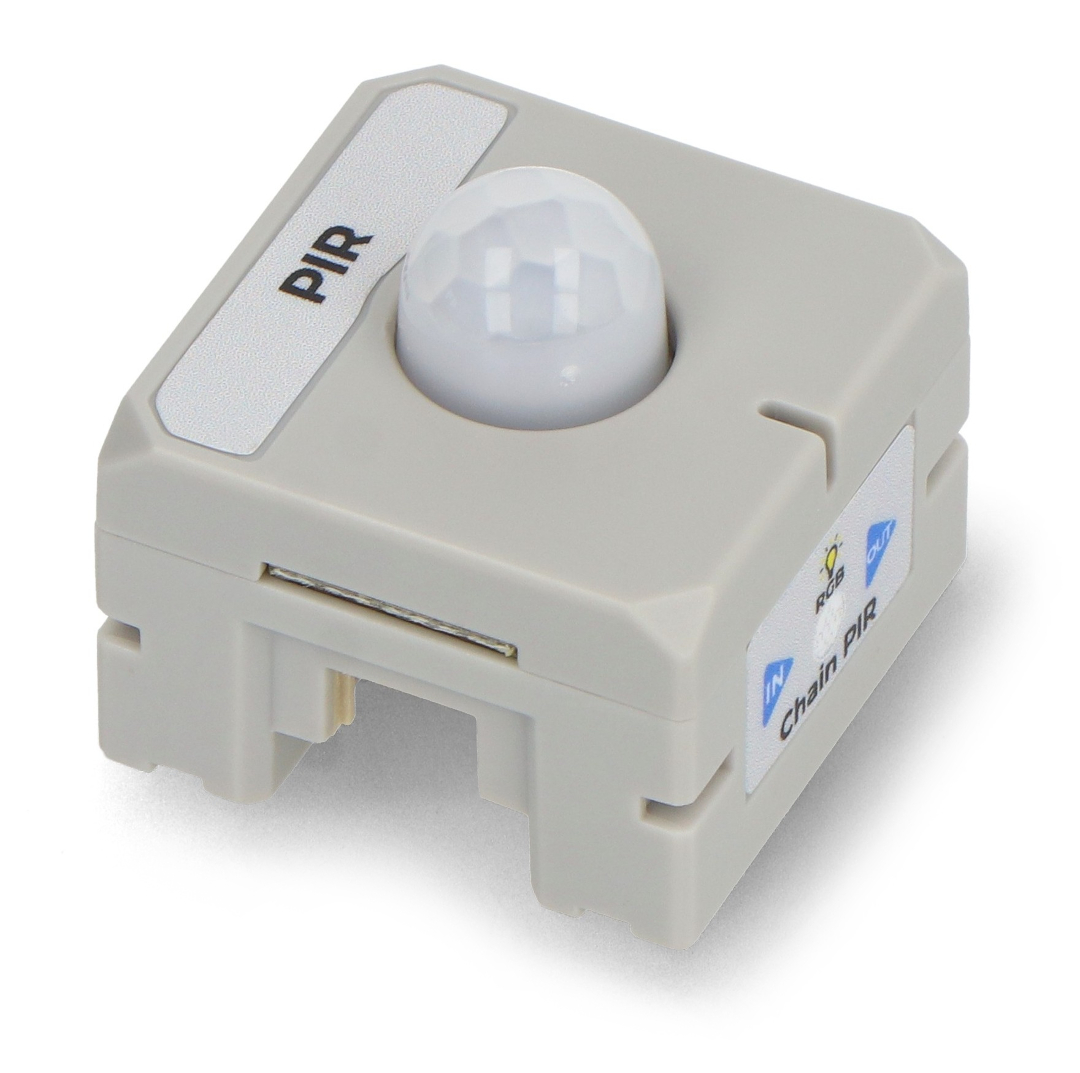

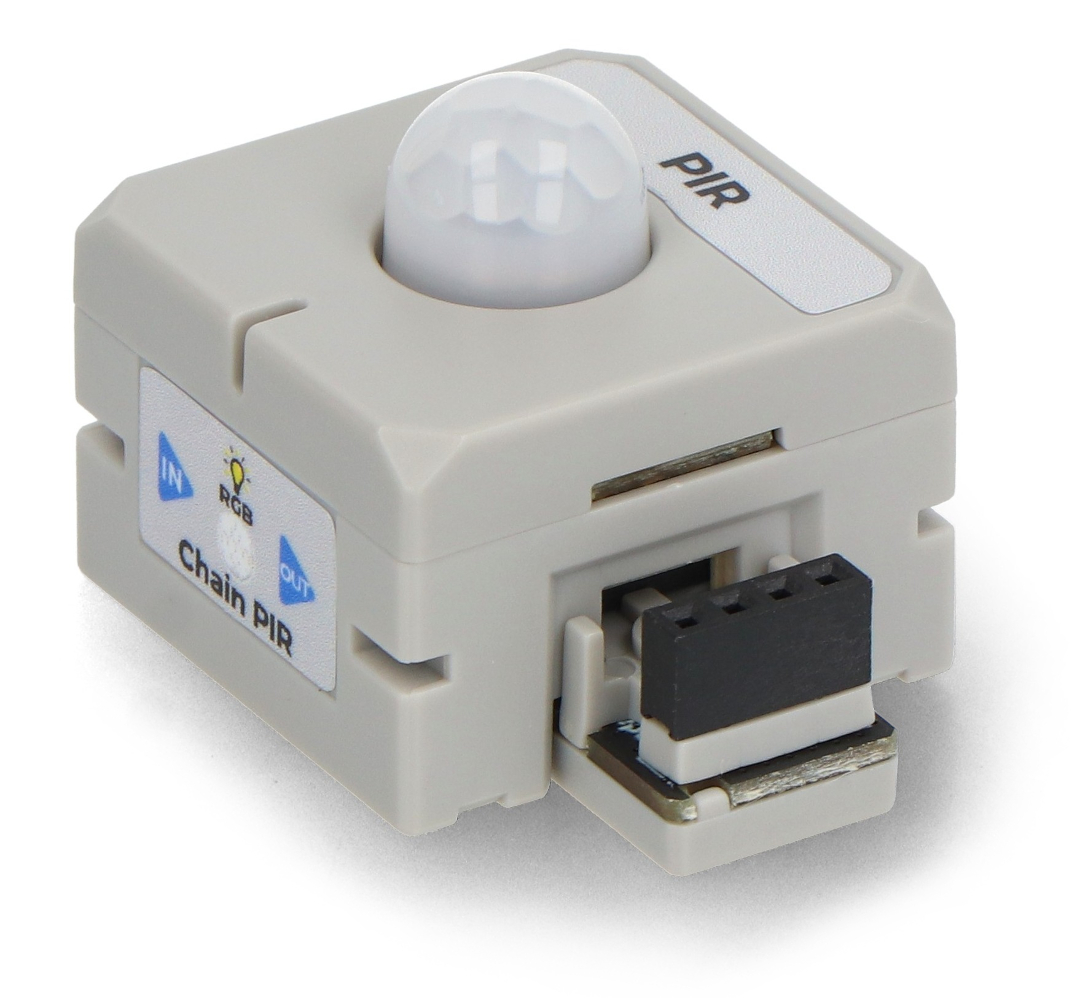

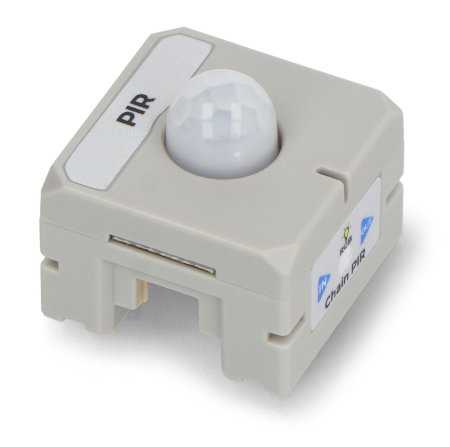

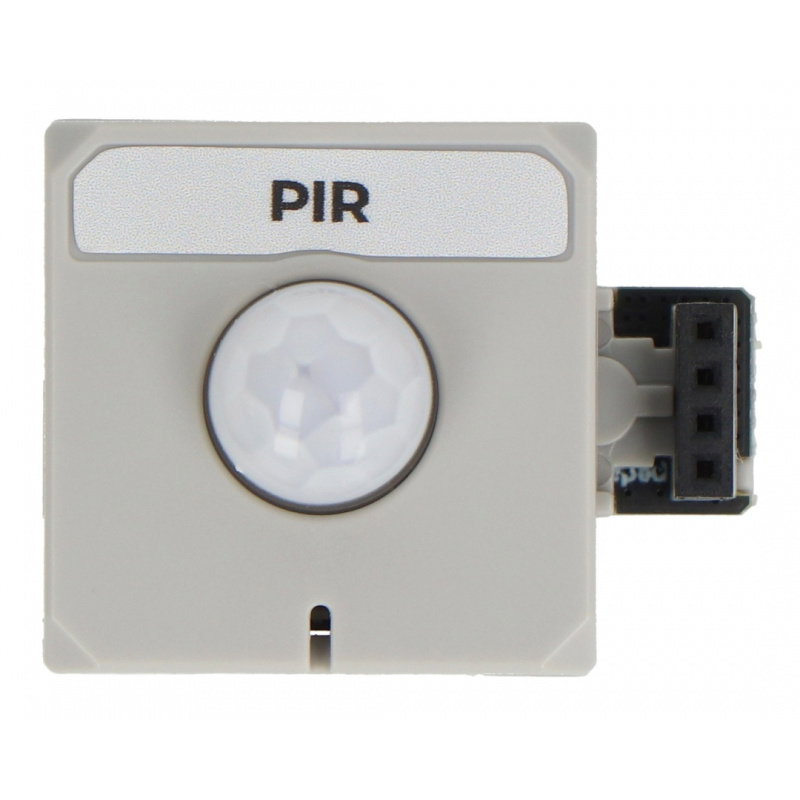

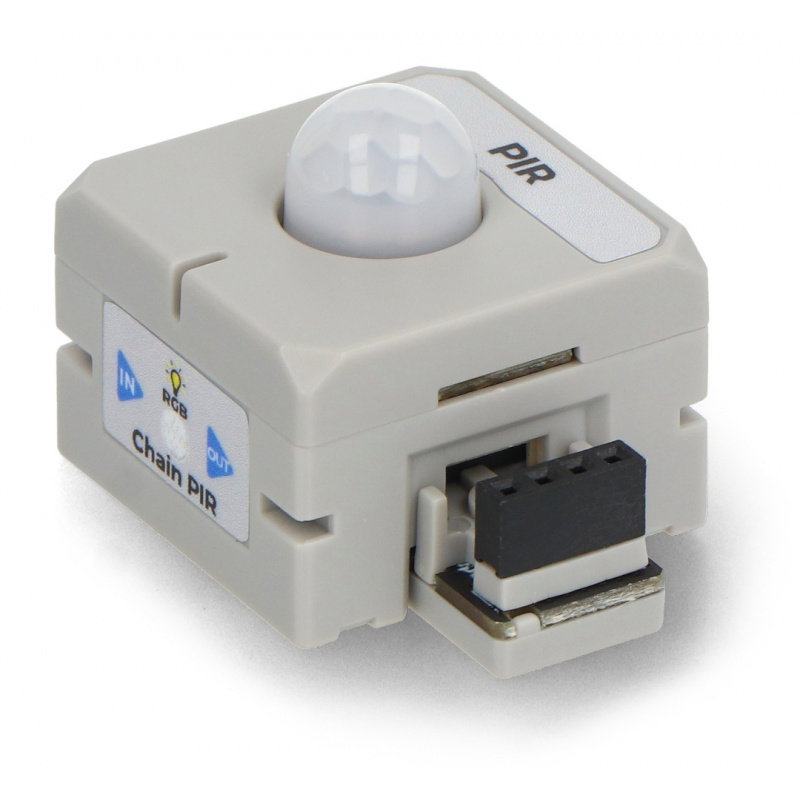

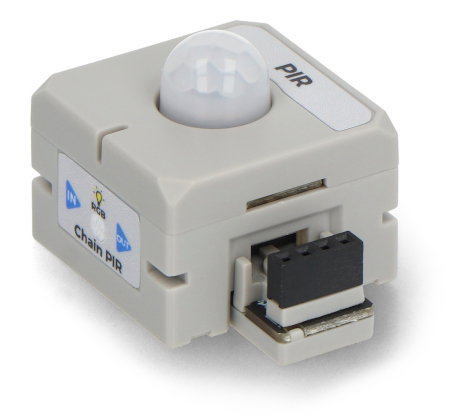

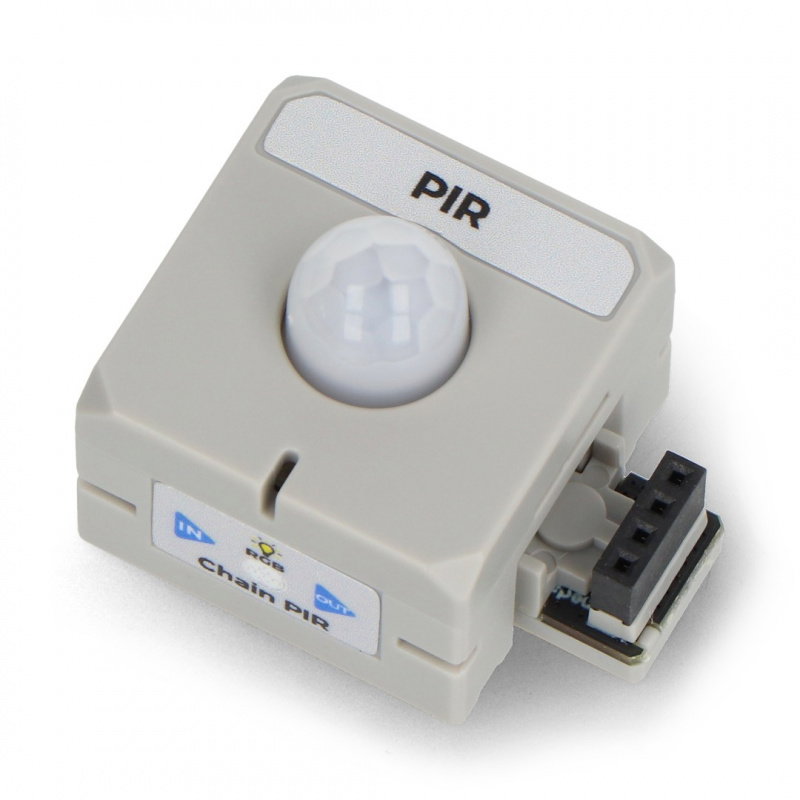

Řetězový PIR - PIR pohybový senzor - STM32G031- M5Stack U225.
M5Stack Chain PIR je vhodný pro projekty vyžadující automatickou detekci pohybu a reakci na výskyt osoby v monitorované oblasti.
Hlavní vlastnosti modulu Chain PIR
- Pyroelektrický PIR senzor AS312 : detekuje pohyb osob a jiných objektů vyzařujících infračervené záření
- Detekční dosah až 2,4 m : umožňuje monitorování malých místností, stanic a zón v blízkosti zařízení
- Úhel detekce od -60° do 60° : poskytuje široké pole detekce pohybu
- Programovatelná RGB dioda : Čip WS2812C umožňuje vizuální indikaci stavu senzoru
- Mikrokontrolér STM32G031G8U6 : zodpovědný za zpracování dat ze senzoru a komunikaci
- Komunikace UART : přenos dat probíhá rychlostí 115200 bps v konfiguraci 8N1
- Dva provozní režimy : modul může automaticky hlásit změnu stavu PIR nebo reagovat na dotazy řídicí jednotky

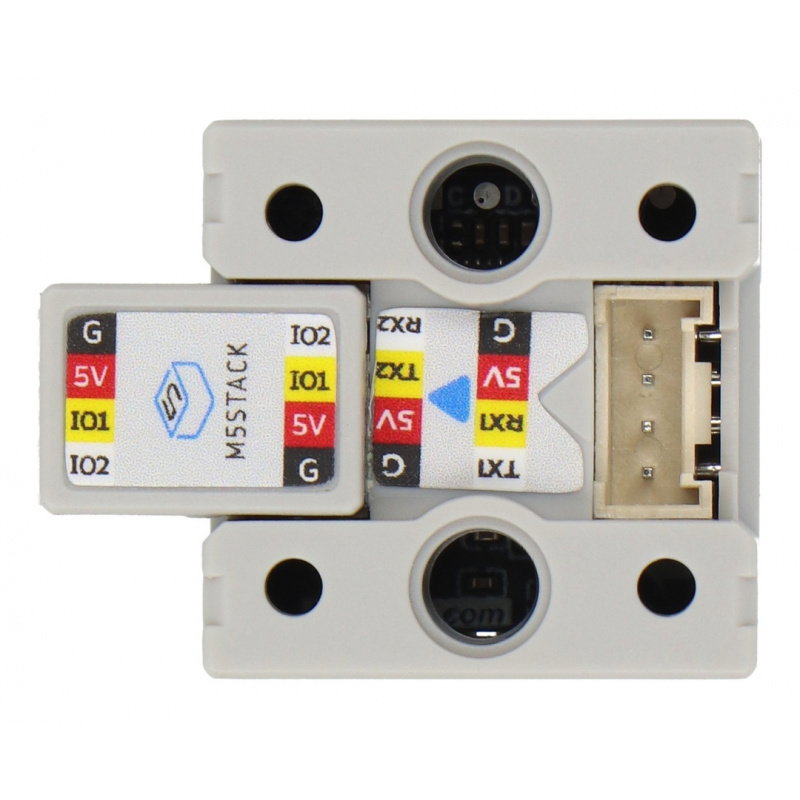

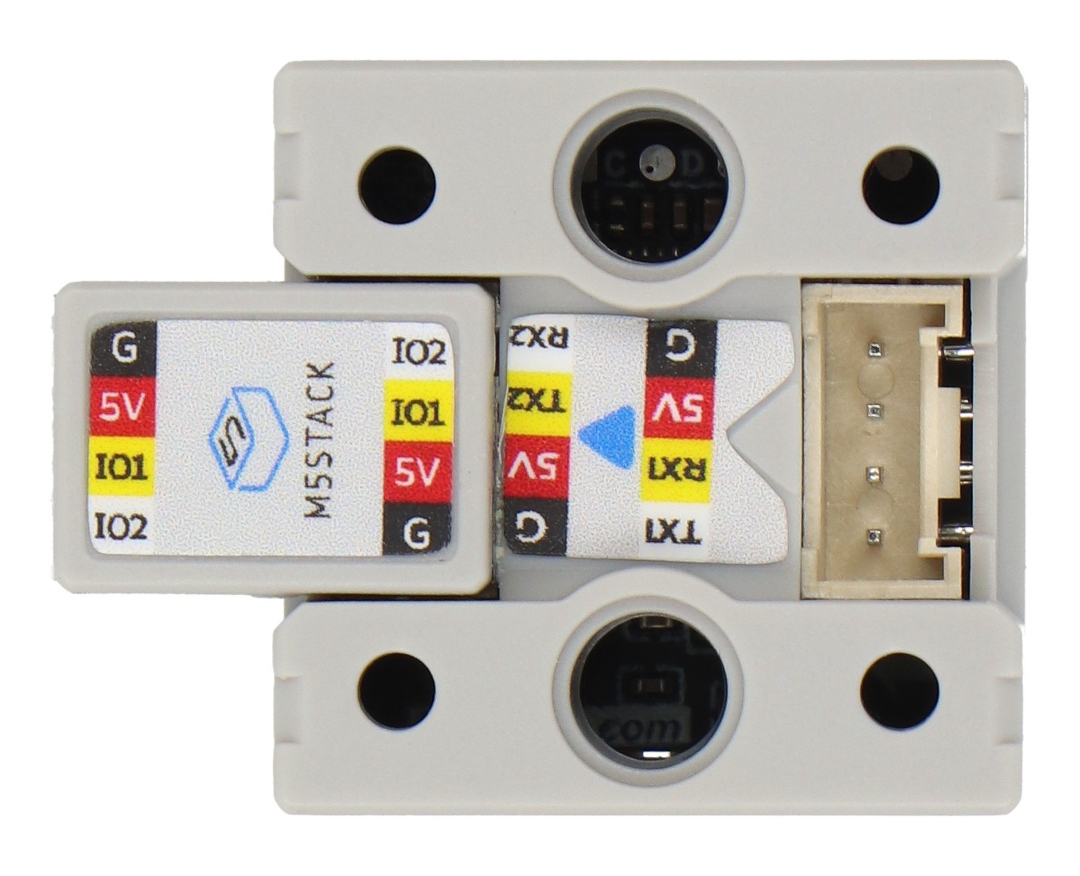

- Řetězcové zapojení : dva konektory HY2.0-4P umožňují připojení dalších zařízení M5Stack Chain
- Podpora Arduina a UIFlow2 : výrobce poskytuje knihovnu, vzorové programy a programovací dokumentaci
- Nízká spotřeba energie : během provozu modul spotřebovává přibližně 10,74 mA při napětí 5 V
Technické specifikace M5Stack U225
- Mikrokontrolér: STM32G031G8U6
- Senzor: AS312 - pyroelektrický infračervený senzor
- Napájecí napětí: 5 V DC
- Komunikace: UART
- Parametry UART: 115200 bps, 8N1
- Rozhraní: 2x HY2.0-4P
- RGB dioda: 1 x WS2812C
- Maximální dosah detekce: 2,4 m
- Úhel detekce: -60° až 60°
- Interval detekce / doba podržení spouště: 2 s
- Spotřeba proudu během provozu: 10,74 mA při 5 V
- Provozní režimy: automatické hlášení, režim dotazů
- Zapojení pinů RGB diody: PA8
- Zapojení pinů PIR senzoru: PB0
- UART1: PB6 - TXD1, PB7 - RXD1
- UART2: PA2 - TXD2, PA3 - RXD2
- Rozměry: 23,9 × 23,9 × 22,3 mm
- Hmotnost: 6,8 g
Obsah sady
- 1 x M5Stack Chain PIR
- 1 x Řetězový most
Sada obsahuje řetězový můstek, který umožňuje snadné propojení sousedních komponent.
