Popis produktu: VCNL4200 - IR senzor vzdálenosti a intenzity světla ALS - STEMMA QT / Qwiic - Adafruit 6064
Všestranný modul od společnosti Adafruit založený na senzoru Vishay VCNL4200 , kombinující měření vzdálenosti a osvětlení v jednom čipu. Senzor využívá infračervenou vlnovou délku 940 nm , což zajišťuje efektivní detekci objektů ve vzdálenostech od 0 m do 1,5 m . V praktických aplikacích se nejstabilnějších výsledků obvykle dosahuje v rozsahu 50 cm až 100 cm . Kromě detekce blízkosti nabízí modul přesné měření okolního světla s charakteristikami podobnými citlivosti lidského oka. Díky vestavěnému převodníku logických úrovní pracuje s platformami 3,3 V i 5 V. Konektory STEMMA QT/ Qwiic umožňují rychlé připojení k oblíbeným vývojovým deskám bez nutnosti pájení.

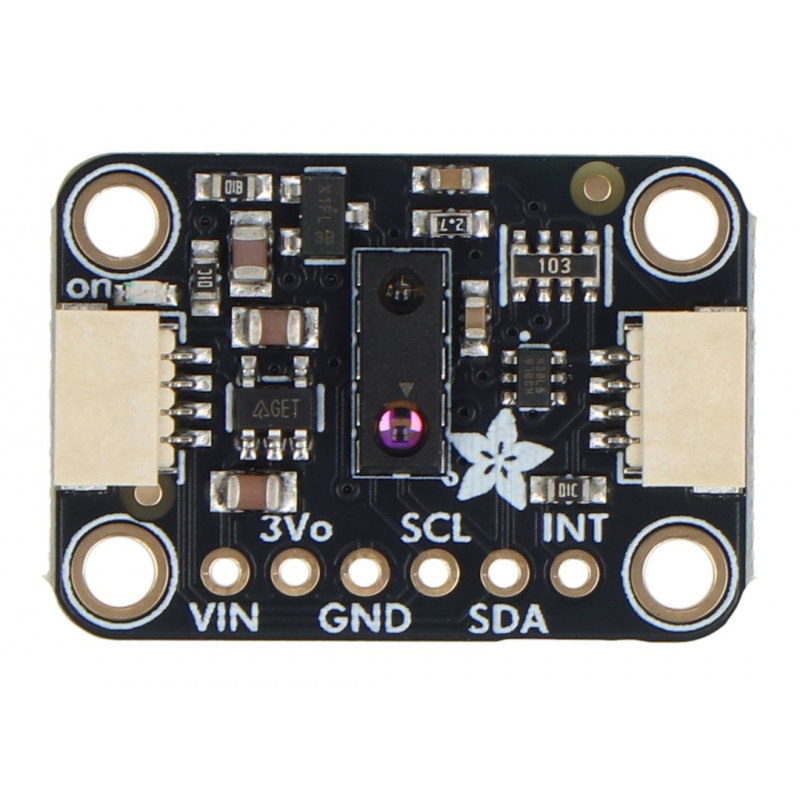

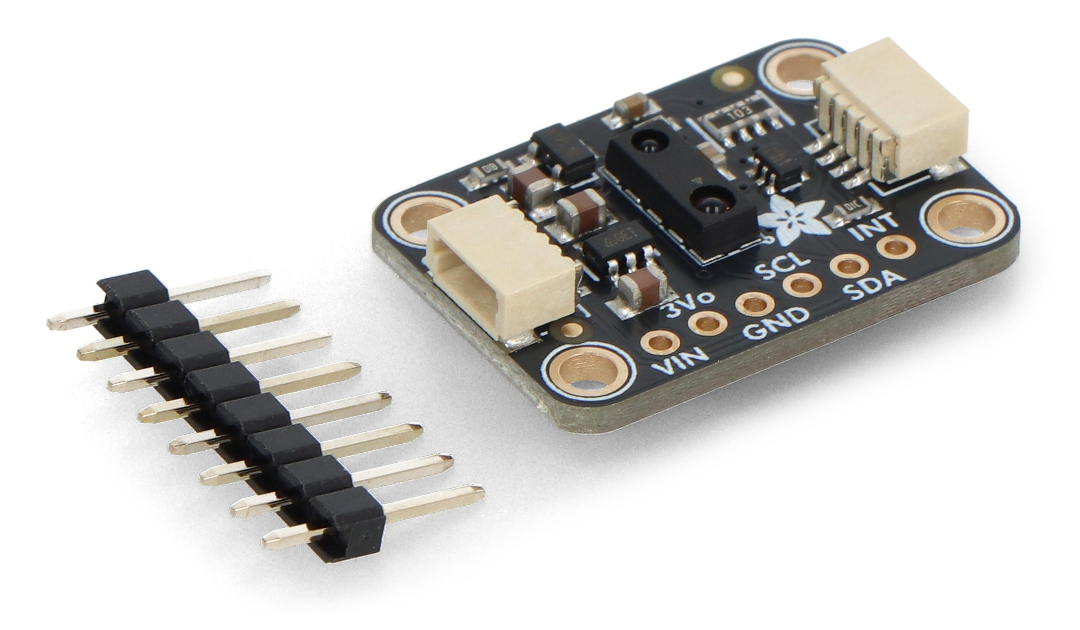

VCNL4200 - IR senzor vzdálenosti a intenzity světla ALS - STEMMA QT / Qwiic - Adafruit 6064.

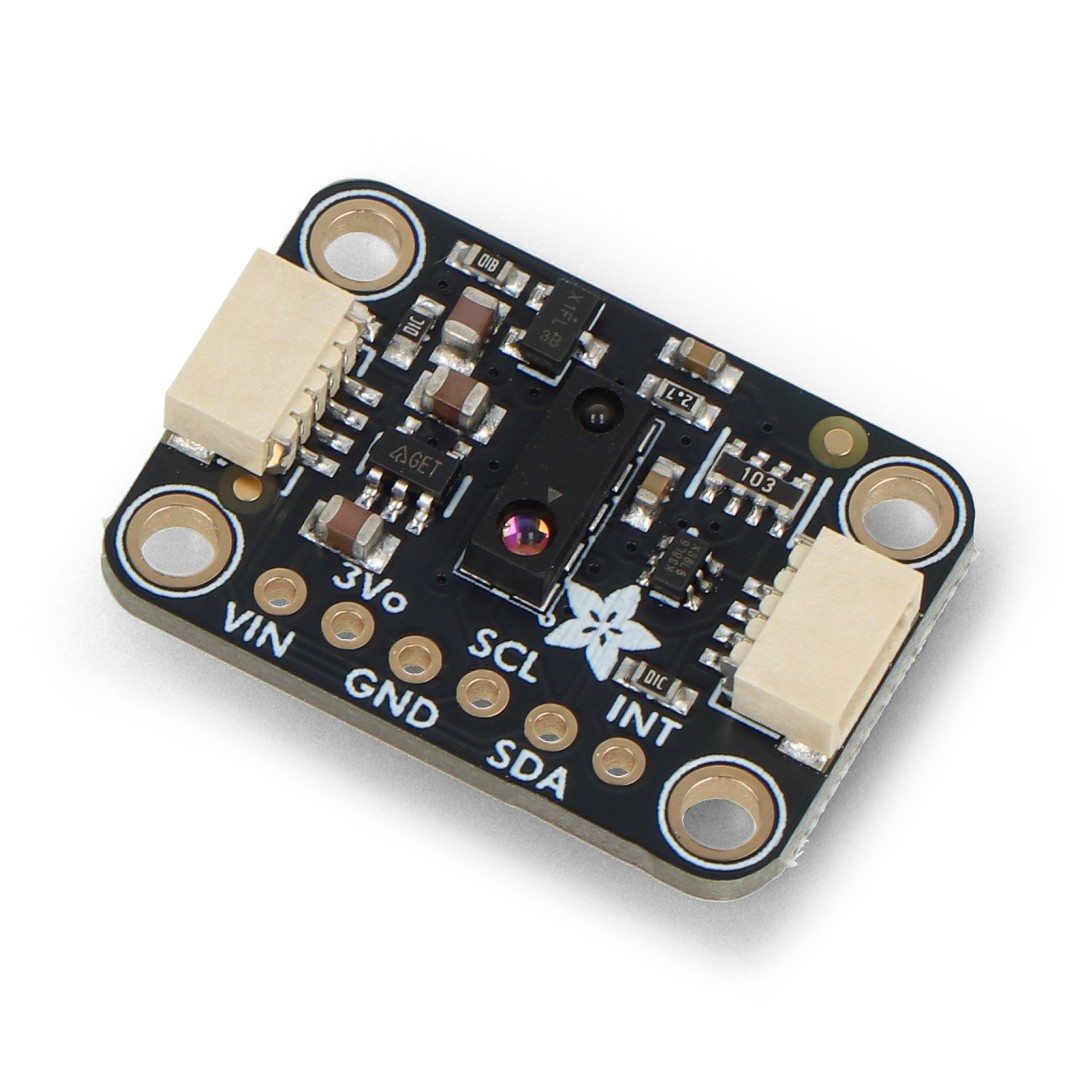

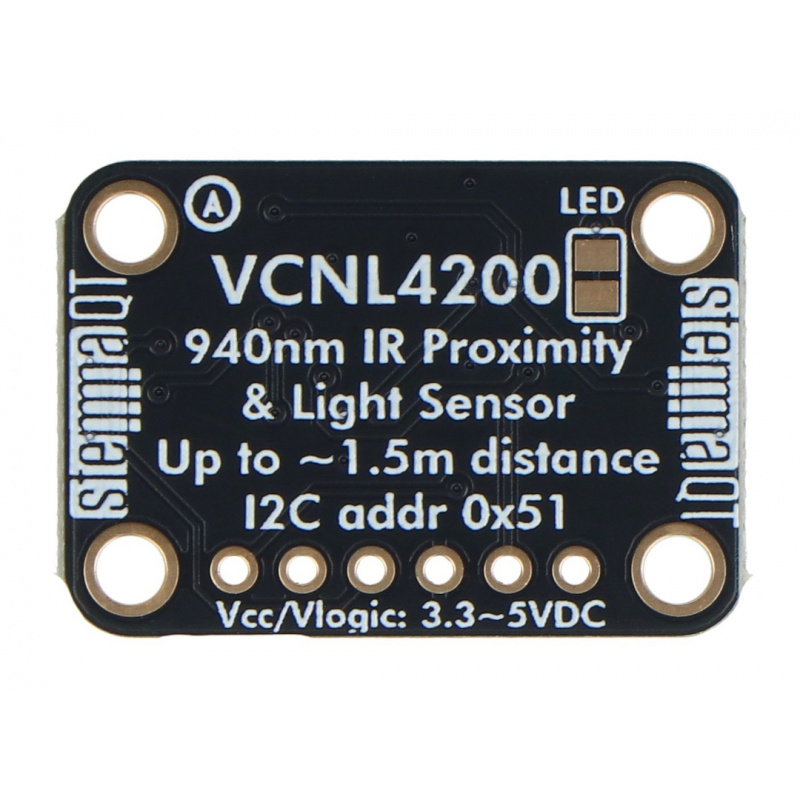

Senzor má konektory STEMMA QT / Qwiic pro snadné připojení.
Hlavní vlastnosti senzoru
- IR měření blízkosti : detekuje objekty ve vzdálenosti 0 m až 1,5 m
- Světelný senzor ALS : měření osvětlení od 0,003 lx do 1573 lx
- Rozhraní I2C : rychlá komunikace s mikrokontroléry a jednodeskovými počítači
- Kompatibilní s 3,3 V a 5 V : vestavěný obvod pro přizpůsobení logických úrovní
- Konektory STEMMA QT / Qwiic : bezpájkové připojení
- Programovatelná přerušení : podpora prahových hodnot měření blízkosti a intenzity světla
- Konfigurovatelné provozní parametry : nastavení integrační doby, proudu IR diody, pracovního cyklu a počtu pulzů
- Kompenzace okolního světla : zvýšená odolnost vůči rušení světlem
- Odolnost proti blikání zářivkového osvětlení : Stabilnější měření intenzity světla

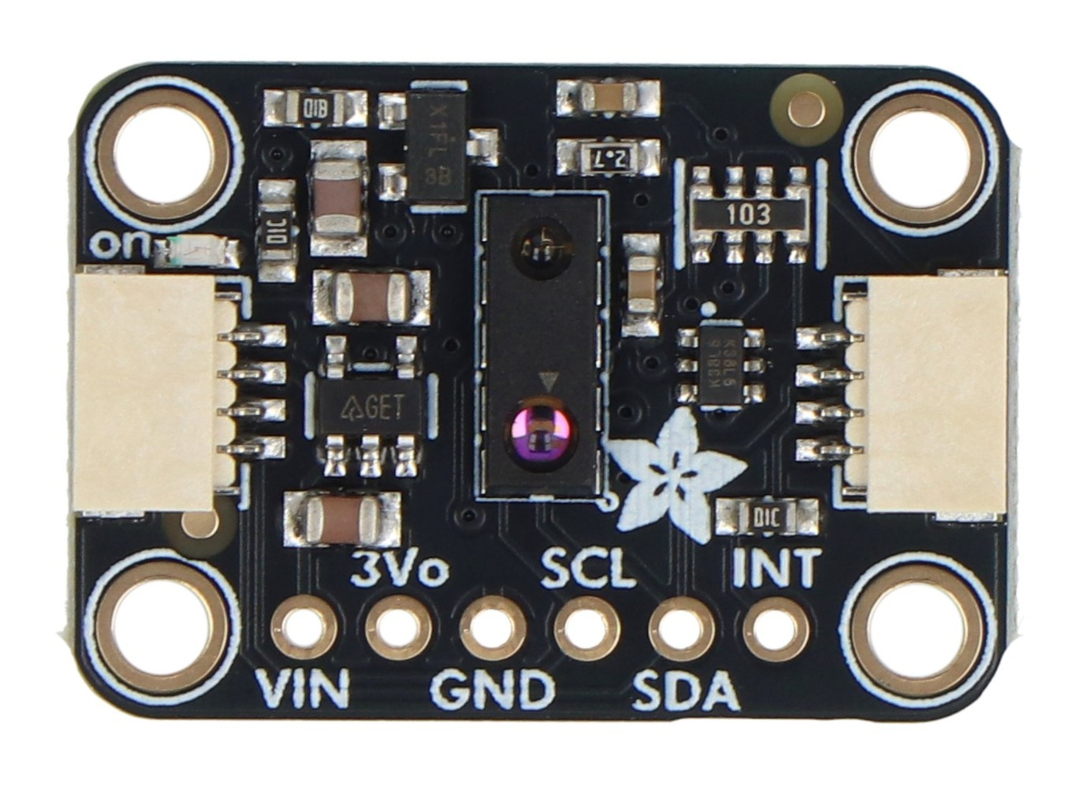

Zapojení pinů senzoru VCNL4200 a komunikace I2C
Modul komunikuje přes sběrnici I2C s výchozí adresou 0x51 . Deska obsahuje standardní piny VIN, GND, SDA a SCL a také dva konektory STEMMA QT/Qwiic , což umožňuje rychlé připojení modulů na jedné sběrnici bez nutnosti páječky. Další pin INT umožňuje generování přerušení při překročení přednastavených prahových hodnot intenzity světla nebo blízkosti. Modul lze napájet od 3,3 V do 5 V , což je kompatibilní s populárními platformami, jako jsou Arduino , Raspberry Pi a ESP32 . RP2040 , Feather nebo jiné mikrokontroléry vybavené rozhraním I2C.

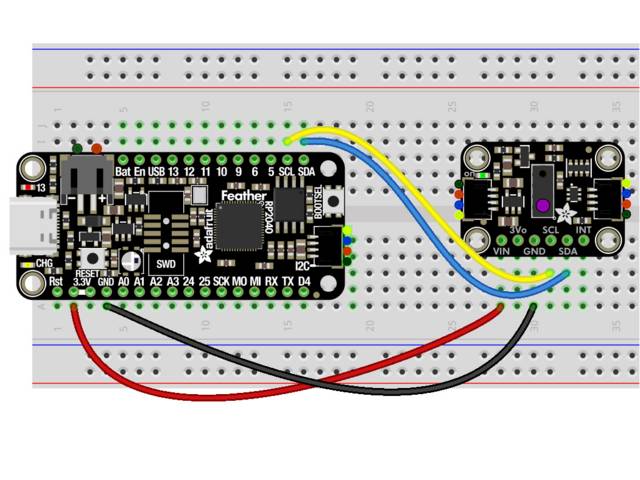

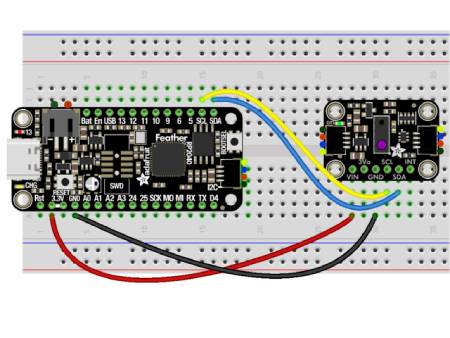

Příklad připojení.
VCNL4200 pracuje s logickými úrovněmi 3,3 V (Feather/Raspberry Pi) nebo 5 V (Arduino/Metro328).
Programování a podporované platformy
Výrobce poskytuje hotové knihovny pro Arduino, CircuitPython a Python . Díky tomu je integrace senzoru do projektu rychlá a nevyžaduje vývoj ovladačů od nuly. V prostředí Arduina je k dispozici knihovna Adafruit_VCNL4200 , která umožňuje číst data ze senzorů přiblížení a světla a také konfigurovat provozní parametry. Uživatelé CircuitPythonu a Pythonu mohou používat knihovnu Adafruit_CircuitPython_VCNL4200 , která umožňuje snadno číst data o intenzitě světla a blízkosti na mikrokontrolérech i jednodeskových počítačích, jako je Raspberry Pi. Modul je také podporován platformou Adafruit IO WipperSnapper , což umožňuje vytvářet IoT projekty bez psaní jakéhokoli kódu.

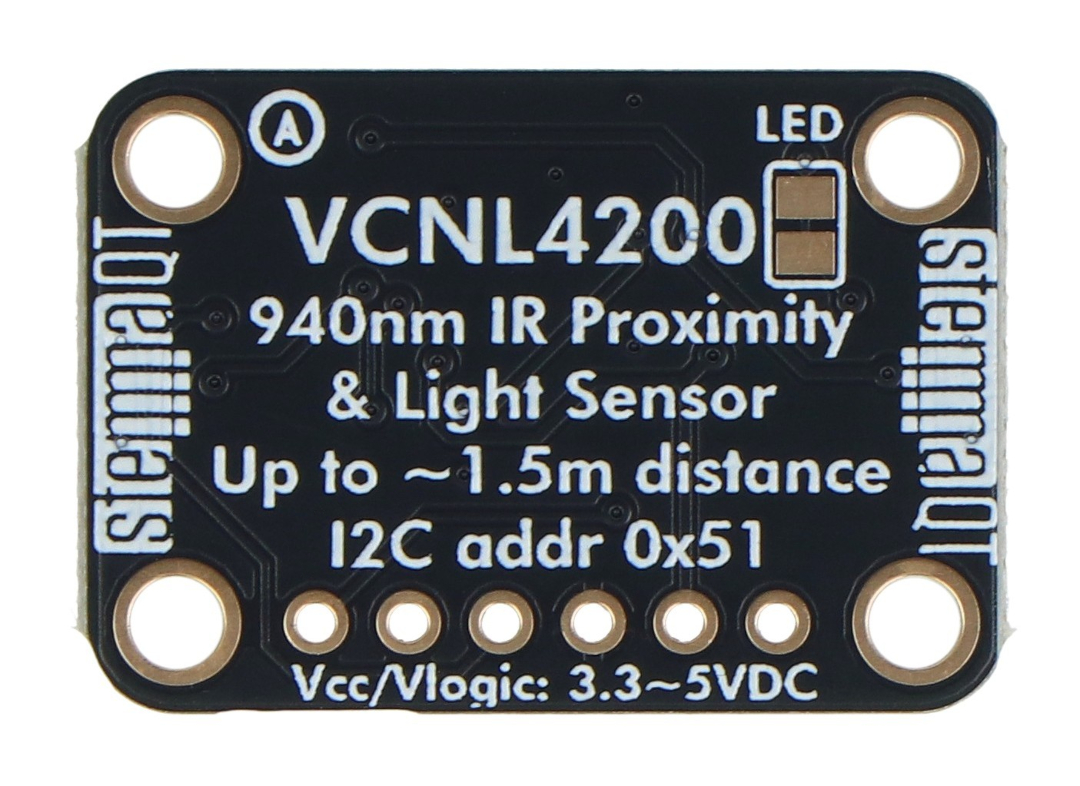

Technické specifikace senzoru
- Integrovaný obvod: Vishay VCNL4200
- Komunikační rozhraní: I2C
- Výchozí adresa I2C: 0x51
- Napájecí napětí: 3,3 V až 5 V
- Typ senzoru vzdálenosti: IR infračervený
- Vlnová délka infračerveného zářiče: 940 nm
- Rozsah měření vzdálenosti: 0 m až 1,5 m
- Typický použitelný pracovní dosah: 50 cm až 100 cm
- Rozsah měření intenzity světla: od 0,003 lx do 1573 lx
- Minimální rozlišení měření světla: 0,003 lx
- Programovatelná přerušení: ano
- Nastavení integračního času: ano
- Regulace proudu IR diody: ano
- Nastavení počtu měřicích impulzů: ano
- Konektory STEMMA QT / Qwiic: 2 ks.
- Výstup přerušení INT: ano
- Rozměry: 25,6 × 17,7 × 4,8 mm
- Hmotnost: 1,9 g
Obsah sady
- 1x Modul Adafruit VCNL4200 - Senzor přiblížení a osvětlení s dlouhým dosahem, IR - STEMMA QT / Qwiic

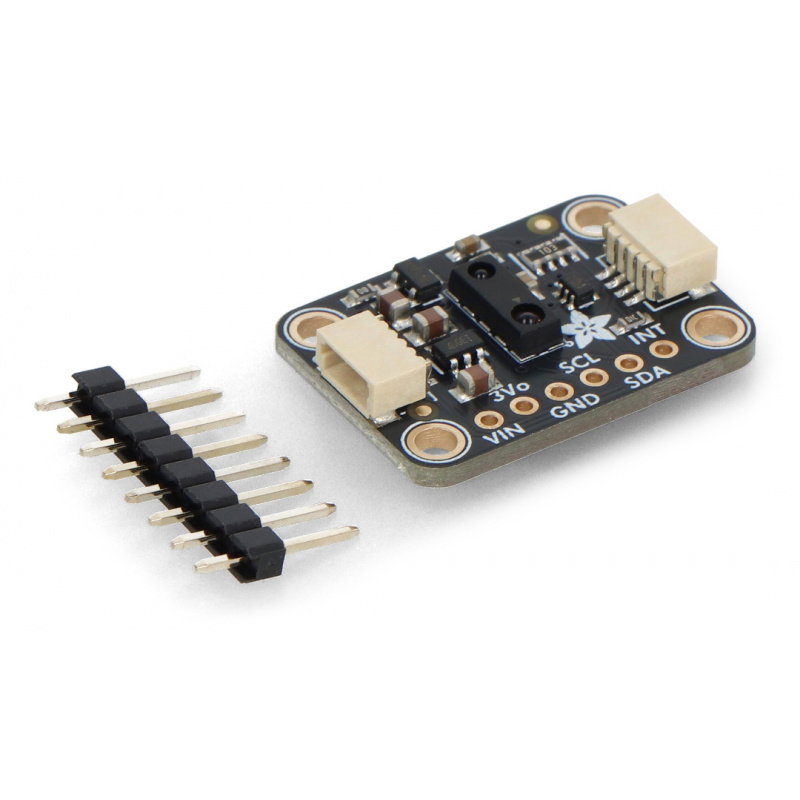

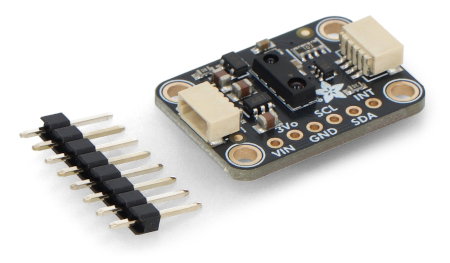

Prvky obsažené v sadě.
