Multifunkční snímač prostředí 4v1 BME680 - SPI / I2C - DFRobot SEN0375

Index: DFR-19199 EAN: 6959420917983
Multifunkční snímač prostředí MEMS 4v1 vyráběný společností DFRobot. Má integrovaný čip BME680. Modul je kombinací senzoru těkavých organických sloučenin ( VOC ), teplotní senzor, vlhkostní senzor a barometr . Rozsah měření teploty je -40 ° C až 85 ° C s přesností +/- 1 ° C; pro vlhkost od 0% do 100% relativní vlhkosti s přesností +/- 3% relativní vlhkosti; pro atmosférický tlak od 300 hPa do 1100 hPa s přesností měření až +/- 0,6 hPa.
Multifunkční snímač prostředí 4v1 BME680 - SPI / I2C - DFRobot SEN0375
495,00 Kč
409,09 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: DFRobot
Compatibility: Arduino

Popis produktu: Multifunkční snímač prostředí 4v1 BME680 - SPI / I2C - DFRobot SEN0375

Multifunkční snímač prostředí MEMS 4v1 vyráběný společností DFRobot. Má integrovaný čip BME680. Modul je kombinací snímače těkavých organických sloučenin ( VOC ), snímače teploty, snímače vlhkosti a barometru . Používá se jako součást monitorování kvality ovzduší , široce se používá při monitorování prostředí, domácí automatizaci a řízení a vylepšování GPS . Díky použití technologie MEMS a čipu BME680 je snímač kompaktní a vyznačuje se nízkou spotřebou energie . Rozsah měření teploty je -40 ° C až 85 ° C s přesností +/- 1 ° C; pro vlhkost od 0% do 100% RH s přesností +/- 3% RH; pro atmosférický tlak od 300 hPa do 1100 hPa s přesností měření až +/- 0,6 hPa.

Produkt je kompatibilní s Arduino
Výrobce připravil podrobnou uživatelskou příručku a knihovnu pro prostředí Arduino IDE.

Multifunkční snímač prostředí 4v1 BME680 - SPI / I2C

Multifunkční snímač prostředí 4v1 BME680 - SPI / I2C.

Příkladné schéma připojení senzoru pomocí desky DFRduino, ekvivalent Arduina.


Příkladné schéma připojení senzoru pomocí desky DFRduino , ekvivalent Arduina. Deska není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinů a vzorové schéma připojení

Modul má výstupy ve formě pájecích podložek, na které by měly být pájeny konektory goldpin obsažené v sadě. Připojte snímač k modulu mikrokontroléru podle následujícího popisu:

  • VCC - napájecí kolík v rozsahu od 3,3 V do 5,5 V
  • GND - základ systému
  • SCL - hodinová linka rozhraní I2C
  • SDA - datová linka rozhraní I2C
  • 3V3 - pin napájení 3,3 V
  • CS - Chip Select; výběr p: data / příkaz

Technická specifikace snímače prostředí BME680

  • Modul: těkavé organické sloučeniny (VOC), snímač teploty, vlhkosti a barometr
  • Integrovaný čip: BME680
  • Technologie: MEMS
  • Rozsah vstupního napětí: 3,3 V až 5,5 V
  • Spotřeba proudu: 5 mA (25 mA s měřením VOC)
  • Komunikační rozhraní: sběrnice I2C / SPI
    • Sběrnice I2C: podpora 3,3 V / 5 V.
    • Sběrnice SPI: podporuje pouze 3,3 V.
  • Adresa rozhraní I2C: 0x76
  • Rozsah měření teploty: -40 ° C až 85 ° C
  • Přesnost měření: +/- 1 ° C (v rozsahu od 0 ° C do 65 ° C)
  • Rozsah měření vlhkosti: 0% až 100% RH
  • Přesnost měření: +/- 3% RH (v rozsahu od 20% do 80% RH při 25 ° C)
  • Rozsah měření atmosférického tlaku: od 300 hPa do 1100 hPa
  • Přesnost měření: +/- 0,6 hPa (v rozsahu od 300 hPa do 1100 hPa při teplotě od 0 ° C do 65 ° C)
  • Rozsah IAQ (kvalita vzduchu v místnosti): 0 až 500 (čím vyšší je skóre, tím horší je kvalita vzduchu)
  • Rozměry modulu: 18 x 15,6 mm

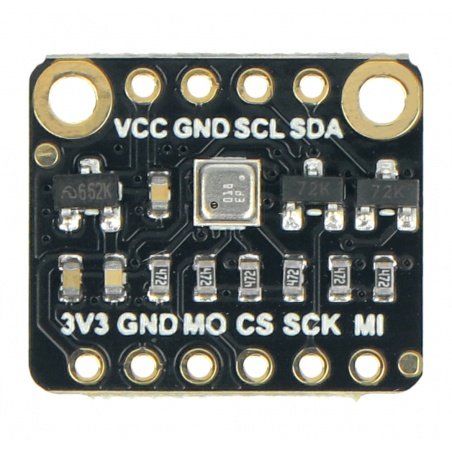

Senzor s integrovaným čipem BME680. Senzor s integrovaným čipem BME680.
Sada obsahuje vyhrazené konektory Goldpin pro samopájení.

Sada obsahuje vyhrazené konektory Goldpin pro samopájení.

Obsah soupravy

  • Senzor prostředí 4v1 BME680
  • Pásek 1x4 goldpin - rastr 2,54 mm
  • Pásek 1x6 goldpin - rastr 2,54 mm

V našem sortimentu najdete také další senzory prostředí. Zveme vás, abyste se s nabídkou seznámili.

Rozhraní SPI / I2C
Typ modulu Kvalita vzduchu
Typ modulu Teplota, vlhkost, tlak
Modul - Teplota do 85 ° C
Modul - Přesnost teploty +/- 1 ° C
Modul - Teplota z -40 ° C
Šířka balení 5.5 cm
Výška balení 6 cm
Hloubka balení 2.5 cm
Váha balení 0.021 kg
