Popis produktu: Laserový senzor vzdálenosti Lidar - 20m - I2C / UART - Benewake TFS20-L
Benewake TFS20-L je vysoce výkonný miniaturní LiDAR modul pro přesné měření vzdálenosti až 20 m . Postaven na základě technologie dToF a senzoru SPAD umožňuje přesné měření i v obtížných světelných podmínkách. Díky ultra kompaktnímu designu ( 21 x 15 x 7,87 mm ) a nízké hmotnosti ( 1,35 g ) je ideální pro integraci s drony , mobilními roboty a zařízeními IoT. Modul podporuje rozhraní UART a I2C , má funkci teplotní kompenzace a integrované provozní režimy, což umožňuje přizpůsobit parametry konkrétní aplikaci. TFS20-L je také odolný vůči silnému světlu (až 100 kLux) a dosahuje přesnosti ±6 cm v rozsahu 0,2 až 6 m .

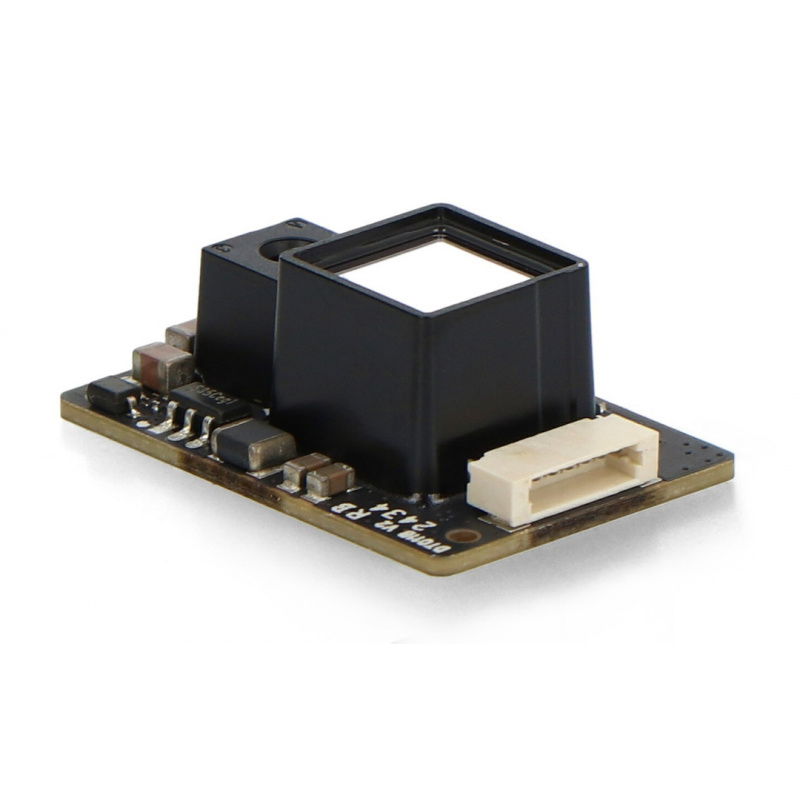

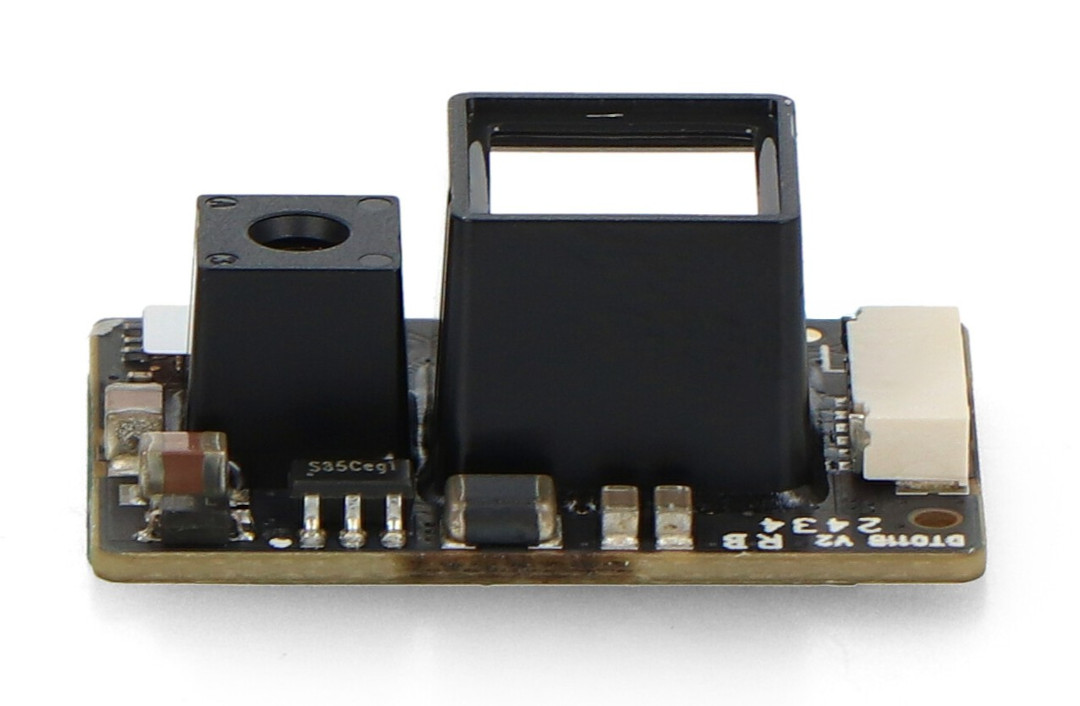

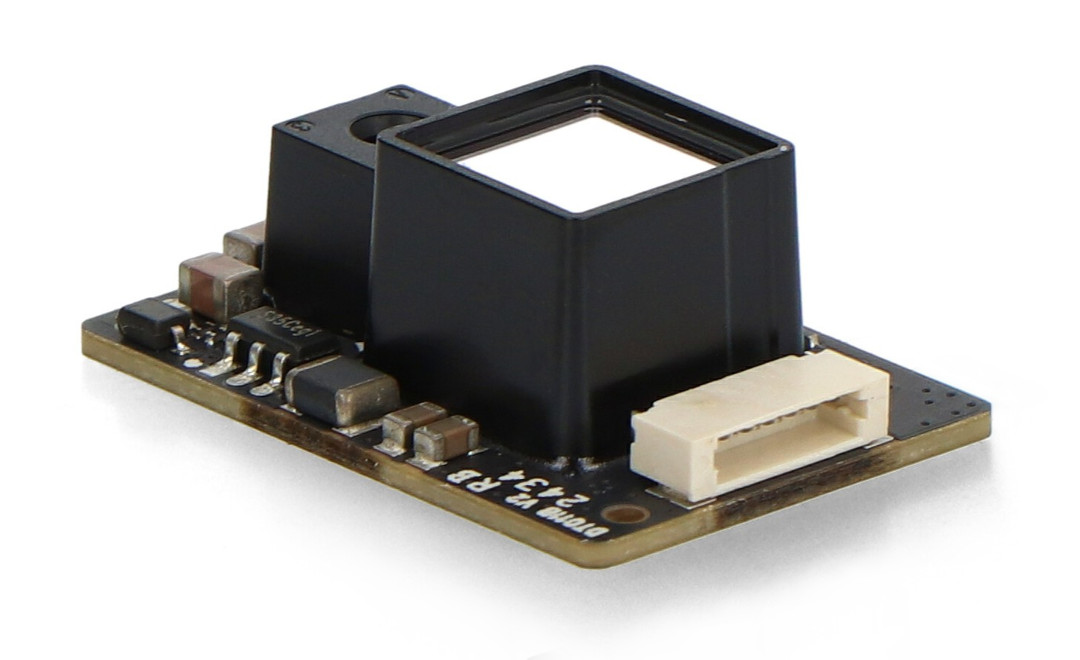

Laserový snímač vzdálenosti Lidar - 20m - I2C / UART - Benewake TFS20-L.

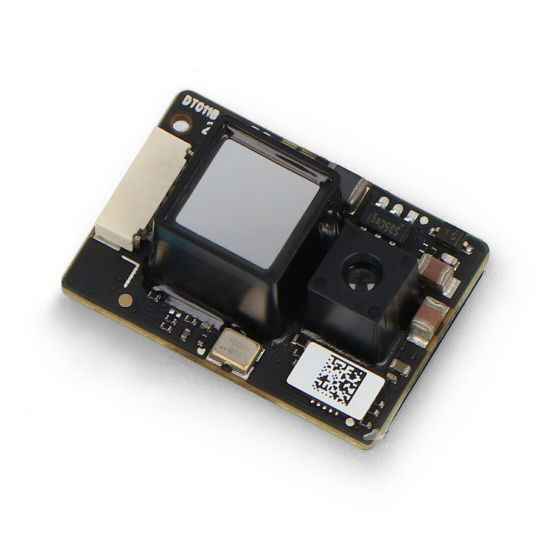

Součástí modulu je vysoce citlivý SPAD senzor s infračerveným zesílením s dosahem až 20m.
Hlavní vlastnosti snímače TFS20-L
- Kompaktní design : malé rozměry 21 x 15 x 7,87 mm a hmotnost pouze 1,35 g umožňují integraci s drony, roboty a kompaktními zařízeními IoT
- Technologie dToF a senzor SPAD : využívá metodu měření doby letu laserovým paprskem a vysoce citlivý senzor SPAD pro zajištění stabilního měření
- Dosah až 20 metrů : umožňuje měřit vzdálenosti až 20 m s přesností ± 6 cm (v rozsahu od 0,2 m do 6 m) a 1 % nad 6 m
- Odolnost vůči okolnímu světlu : stabilní provoz i za světelných podmínek do 100 000 luxů - ideální pro venkovní použití
- Multiprotokolová komunikace : podporuje rozhraní UART (115200 bps) a I2C (až 400 kbps), což usnadňuje integraci s různými mikrokontroléry
- Nízká spotřeba : 3,3V DC napájení, spotřeba méně než 0,35W - ideální pro provoz na baterie
- Vysoká frekvence měření : může pracovat s frekvencí čtení až 250 Hz - ideální pro dynamické aplikace
- Laserová bezpečnost třídy 1 : Splňuje normu EN60825 – bezpečné pro zrak při standardním používání

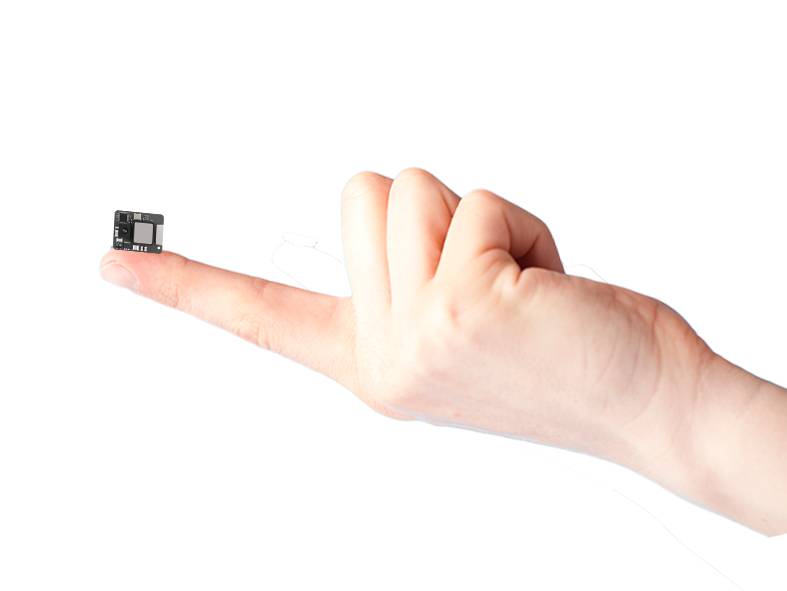

Kompaktní rozměry a nízká hmotnost
Modul TFS20-L je navržen pro integraci do prostorově omezených aplikací. Jeho miniaturní rozměry (21 x 15 x 7,87 mm) a hmotnost pouhých 1,35 g výrazně snižují celkovou hmotnost zařízení. To je důležité zejména u dronů a robotů , kde každý gram se počítá pro dobu provozuschopnosti a výkon.
Přesné měření a široký rozsah
TFS20-L nabízí výjimečnou přesnost měření ±6 cm v rozsahu až 6 ma 1 % nad tímto rozsahem a poskytuje spolehlivá data v reálném čase. Díky vysoké odolnosti proti světelnému rušení (až 100 kLux) modul pracuje stabilně v interiéru i exteriéru . Vestavěná teplotní kompenzace a schopnost pracovat s různým stupněm odrazu světla zajišťují spolehlivost v různých podmínkách.
Jeho malá velikost z něj dělá vynikající volbu pro miniaturní dToF aplikace.
Modul podporuje rozhraní I2C a UART, takže se snadno integruje a používá.
Praktické aplikace
TFS20-L se používá v UAV (autonomní přistání, udržování nadmořské výšky), mobilních robotech (prevence pádu a detekce překážek), systémech IoT (chytré kontejnery, dveře a senzory přítomnosti), stejně jako v domácích spotřebičích, domácí automatizaci a průmyslových řešeních . Díky své všestrannosti a schopnosti upravovat provozní parametry je vhodný jak pro prototypování, tak pro hotové výrobky.
Technická specifikace TFS20-L
- Rozsah měření:
- od 0,2 m do 20 m (pro 90% odraz při 0 klux)
- od 0,2 m do 15 m (pro 90% odraz při 100 klux)
- od 0,2 m do 12 m (pro 10% odraz při 0 klux)
- od 0,2 m do 9 m (pro 10% odraz při 100 klux)
- Přesnost měření: ± 6 cm v rozsahu od 0,2 m do 6 m; 1 % nad 6 m
- Opakovatelnost: ≤ 2 cm (pro 0,2 m až 6 m)
- Obnovovací frekvence: 0Hz / 20Hz / 50Hz / 100Hz (výchozí) / 250Hz
- Odolnost proti okolnímu světlu: až 100 000 luxů
- Světelný zdroj: VCSEL laser
- Vlnová délka laseru: 905 nm
- Zorné pole (FoV): < 2°
- Laserová bezpečnost: Třída 1 (podle EN60825)
- Komunikační rozhraní: UART (115200 bps), I2C (až 400 kbps)
- Úroveň komunikačního signálu: LVTTL (3,3V)
- Výchozí adresa I2C: 0x10 (rozsah: 0x10-0x7F)
- Napájecí napětí: 3,3 V DC (±9 %)
- Průměrná spotřeba energie: ≤ 0,35 W
- Špičkový proud: 115 mA @ 3,3 V
- Provozní teplota: -20°C až 60°C
- Skladovací teplota: -40°C až 85°C
- Konektor: 0,8 mm - 6 pinů (model WF08006-01207)
- Rozměry: 21 x 15 x 7,87 mm
- Hmotnost: cca 1,35 g

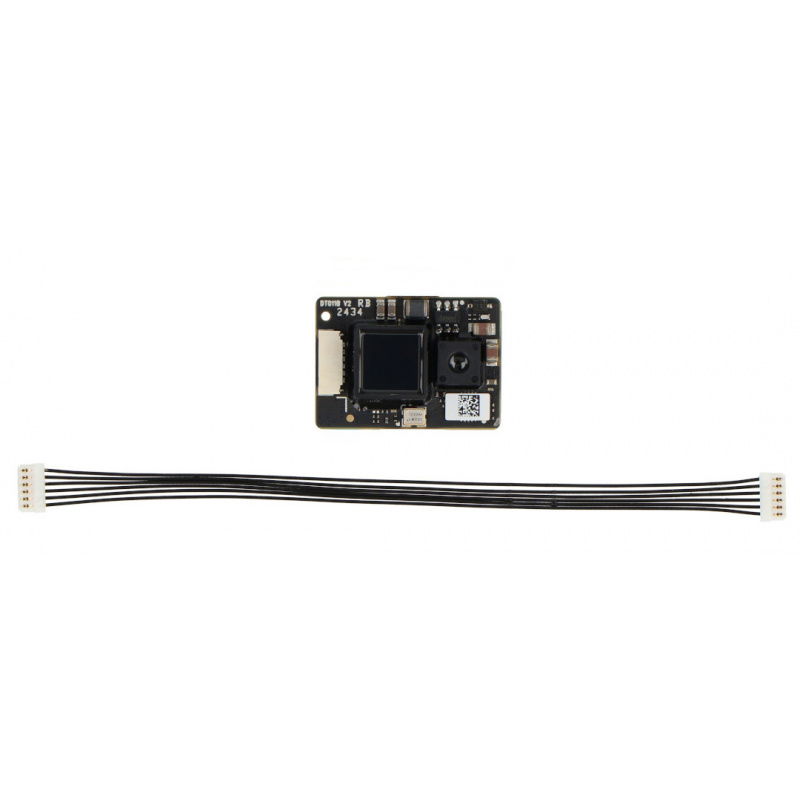

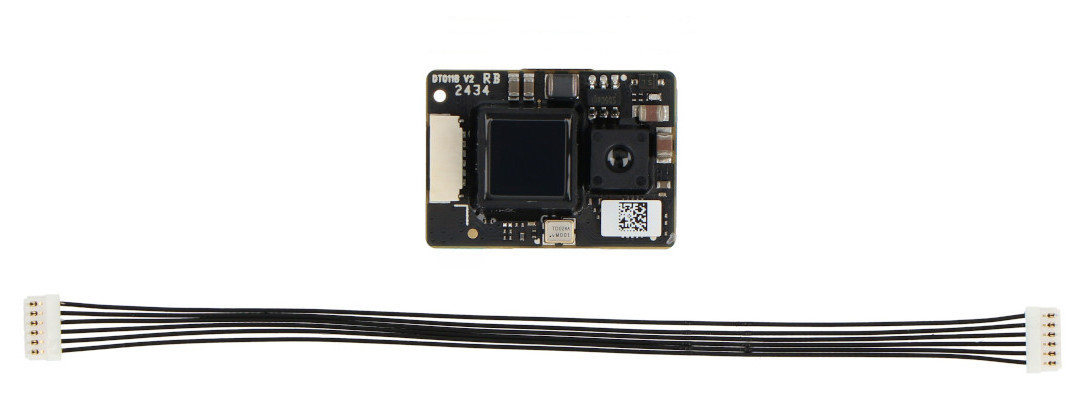

Sada obsahuje propojovací kabel.
