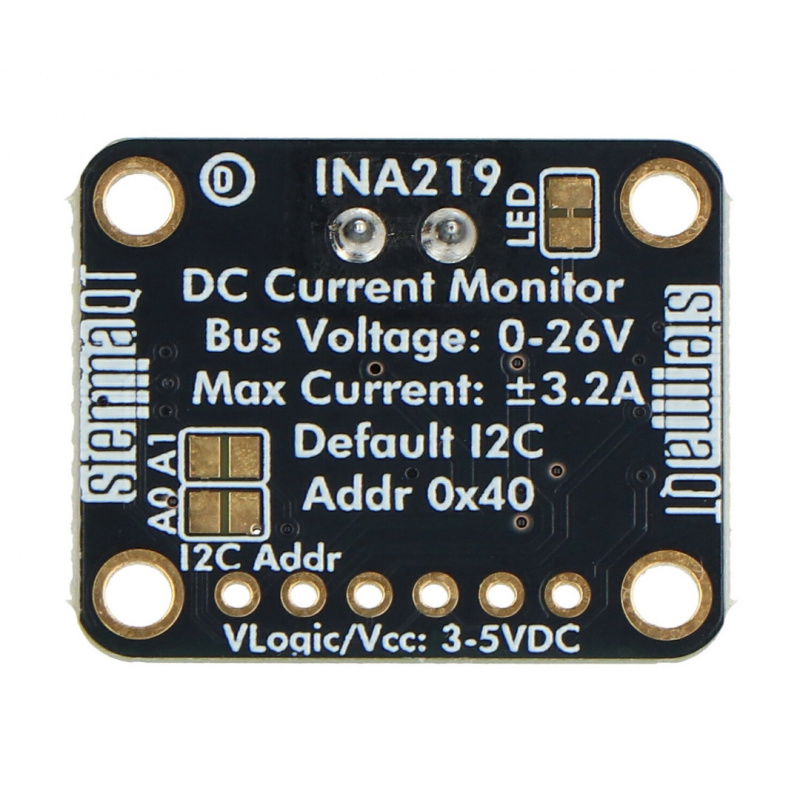

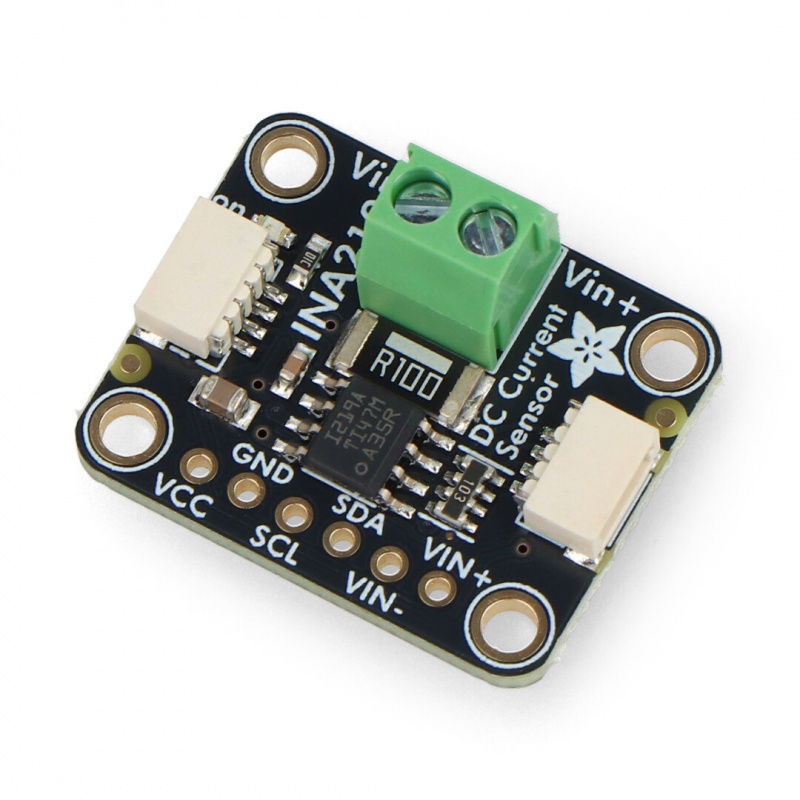

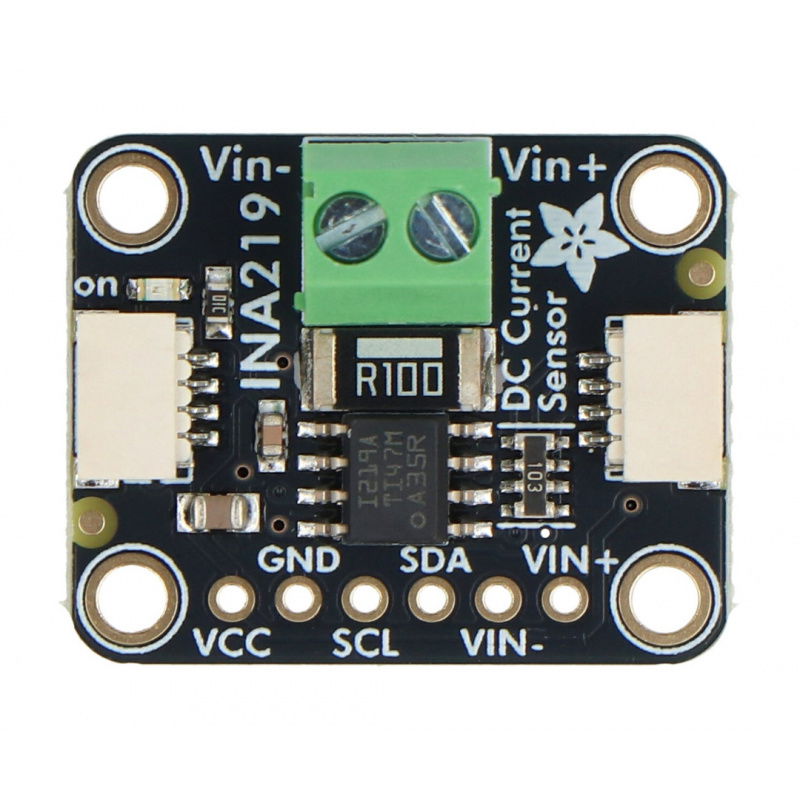

Obousměrný snímač proudu / výkonu - INA219 - 26V 3,2A - STEMMA AT / Qwiic - Adafruit 904

Index: ADA-19255 EAN: 5904422379377
Obousměrný snímač proudu a výkonu vyráběný společností Adafruit. Má vestavěný čip INA219 , dva konektory STEMMA QT / Qwiic umístěné na obou stranách desky a výstupy ve formě pájecích podložek. Používá se k měření vysokého napětí a stejnosměrného proudu přes sběrnici I2C s přesností na 1%. Senzor může měřit maximální napětí až 26 V DC, přestože je napájen 3 V nebo 5 V.
Obousměrný snímač proudu / výkonu - INA219 - 26V 3,2A - STEMMA AT / Qwiic - Adafruit 904
342,00 Kč
278,05 Kč bez DPH.
Zboží skladem
Zkontrolujte množství
Náklad 24h
30 dní na vrácení
Výrobce: Adafruit
Compatibility: Arduino Raspberry Pi

Popis produktu: Obousměrný snímač proudu / výkonu - INA219 - 26V 3,2A - STEMMA AT / Qwiic - Adafruit 904

Obousměrný snímač proudu a výkonu vyráběný společností Adafruit . Má vestavěný čip INA219 , dva konektory STEMMA QT / Qwiic umístěné na obou stranách desky a výstupy ve formě pájecích podložek. Používá se k měření vysokého napětí a stejnosměrného proudu přes sběrnici I2C s přesností na 1%. Čidlo může měřit maximální napětí 0V až 26V DC (navzdory zdroji napájení 3V nebo 5V). Zesilovač měří napětí na odporu 0,1 Ohm. Maximální vstupní rozdíl zesilovače je +/- 320 mV, což umožňuje měřit proudy až do +/- 3,2 A. U 12bitového ADC je rozlišení měření 0,8 A.

Produkt je kompatibilní s Arduino a Raspberry Pi

Podrobná uživatelská příručka je k dispozici na webu výrobce, který obsahuje schémata připojení s jednotlivými řadiči. Průvodce usnadňuje zahájení práce s modulem.

Technická specifikace modulu

  • Čip: INA219
  • Typ modulu: obousměrný snímač proudu / výkonu
  • Napájecí napětí: 3 V až 5 V.
  • Komunikační rozhraní: sběrnice I2C
  • Adresa rozhraní: 0x40 / 0x41 / 0x44 / 0x45 (volitelné pomocí propojek)
  • Vybaveno odporem pro snímání proudu 0,1 Ohm 1% 2 W
  • Měřicí rozsahy:
    • maximální měření napětí: od 0 V do 26 V DC
    • maximální odběr proudu: až +/- 3,2 A s rozlišením +/- 0,8 mA
  • Přesnost měření: až 1%
  • Závěry:
    • pájecí podložky
    • Konektory STEMMA QT / Qwiic
  • Rozměry: 25,6 x 20,4 x 4,7 mm

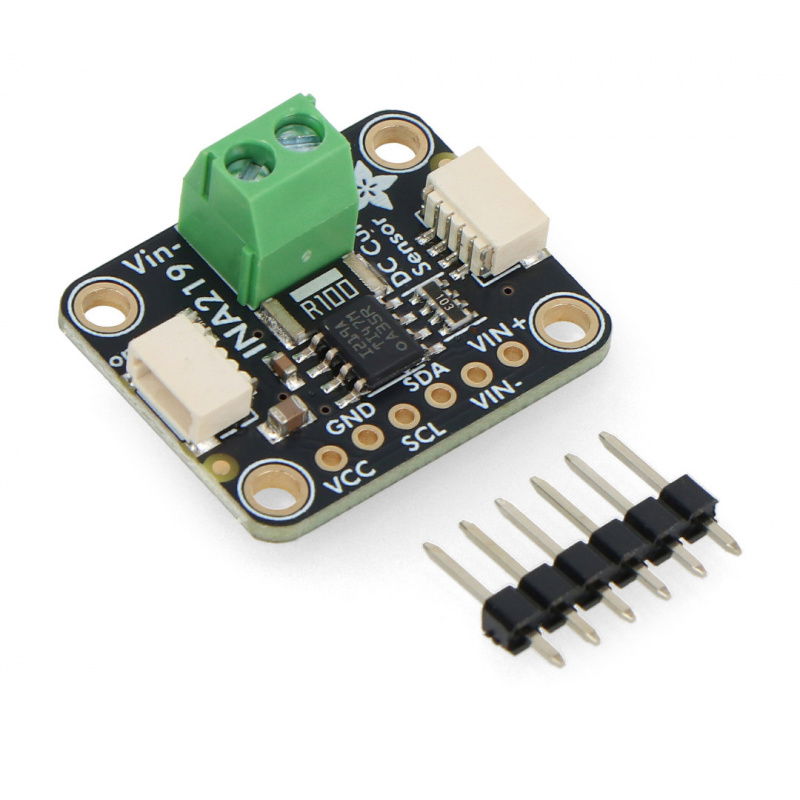

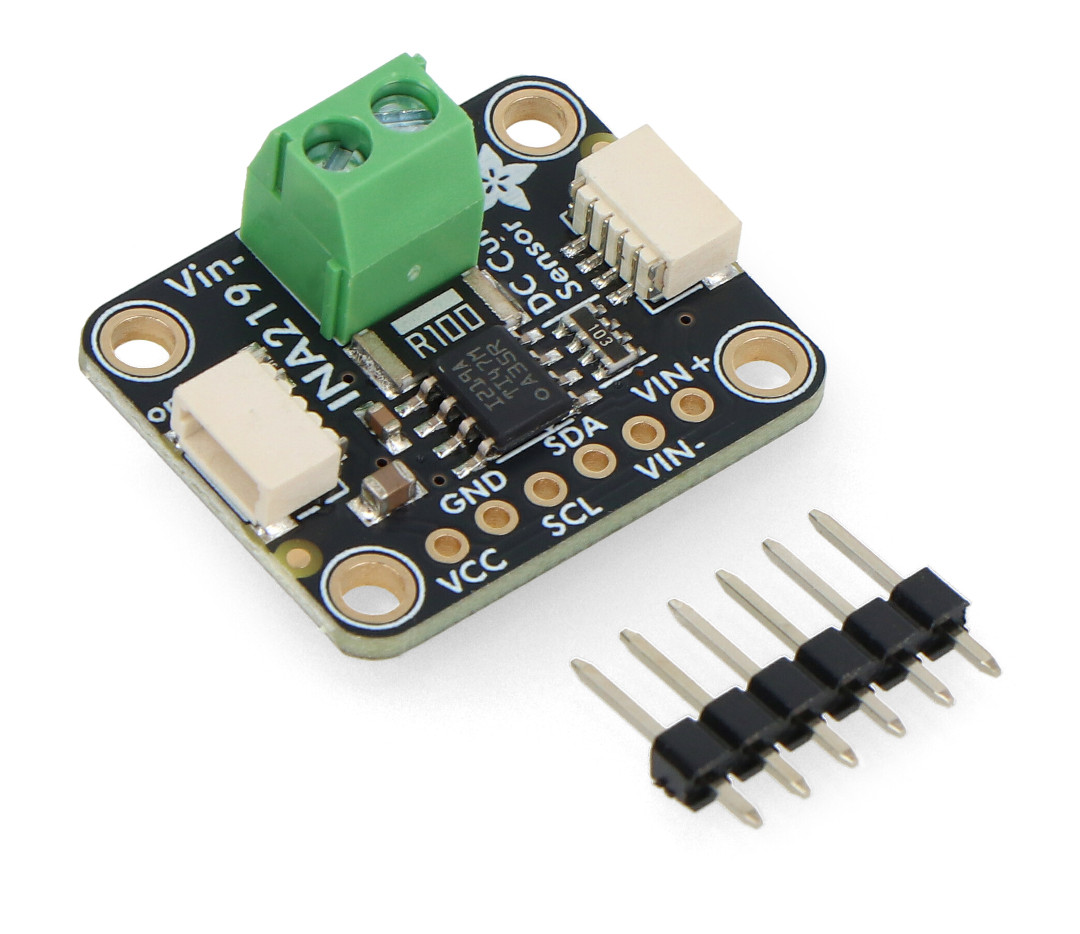

Obsah soupravy

  • Obousměrný snímač proudu / výkonu - INA219
  • Konektory Goldpin - rastr 2,54 mm
  • Upínací konektor - 1 ks.

Obousměrný snímač proudu / výkonu - INA219

Obousměrný snímač proudu / výkonu - INA219.

Naše nabídka zahrnuje také široký výběr senzorů kompatibilních s populárními Arduino a Raspberry Pi.

Při připojování zařízení, která mohou odebírat prudký odběr proudu (například stejnosměrné motory), buďte velmi opatrní. Mohou způsobit problémy na elektrických vedeních.
