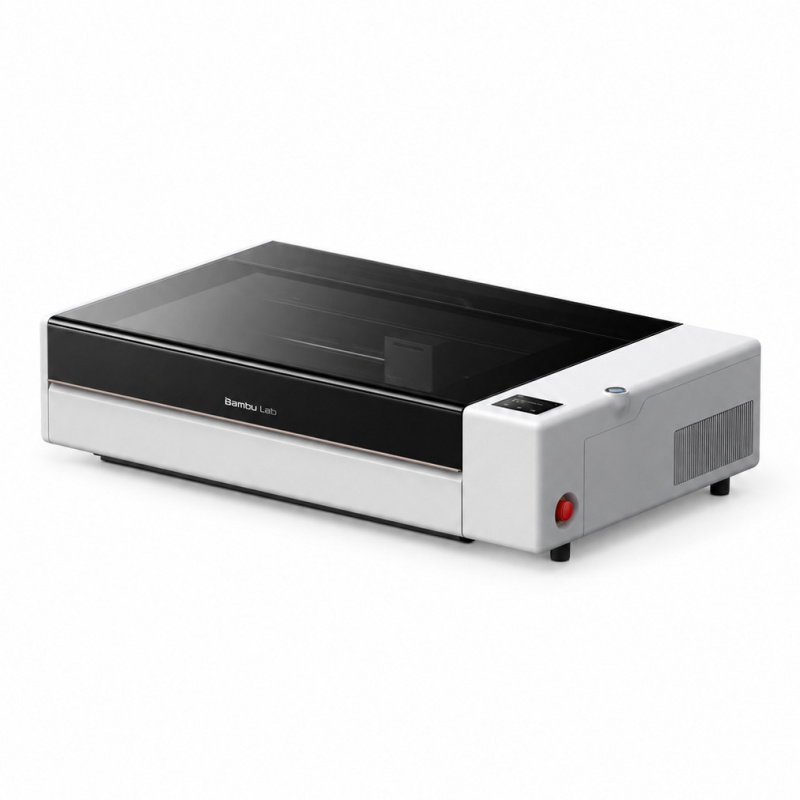

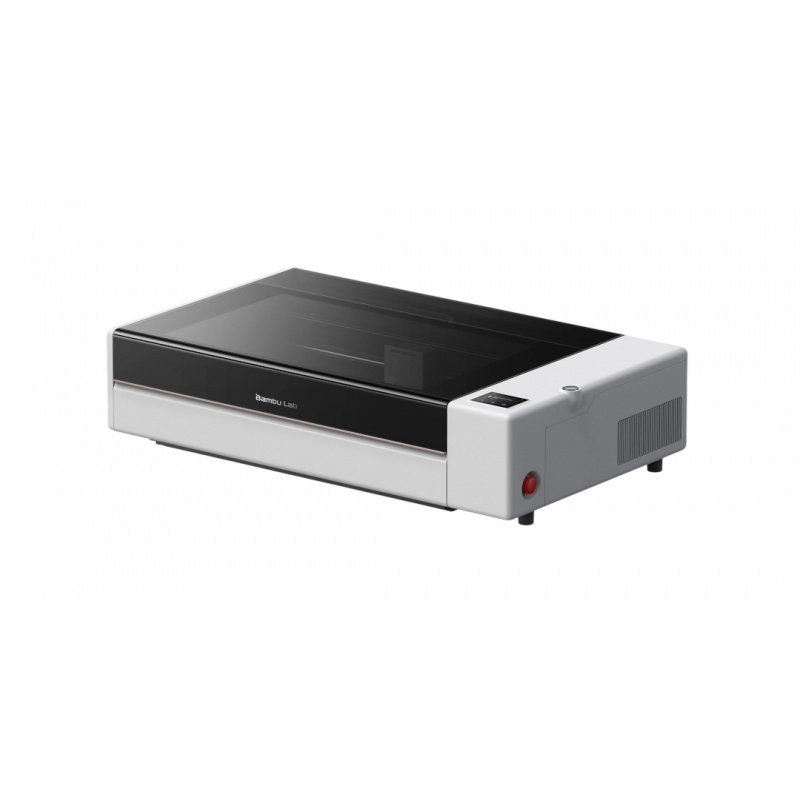

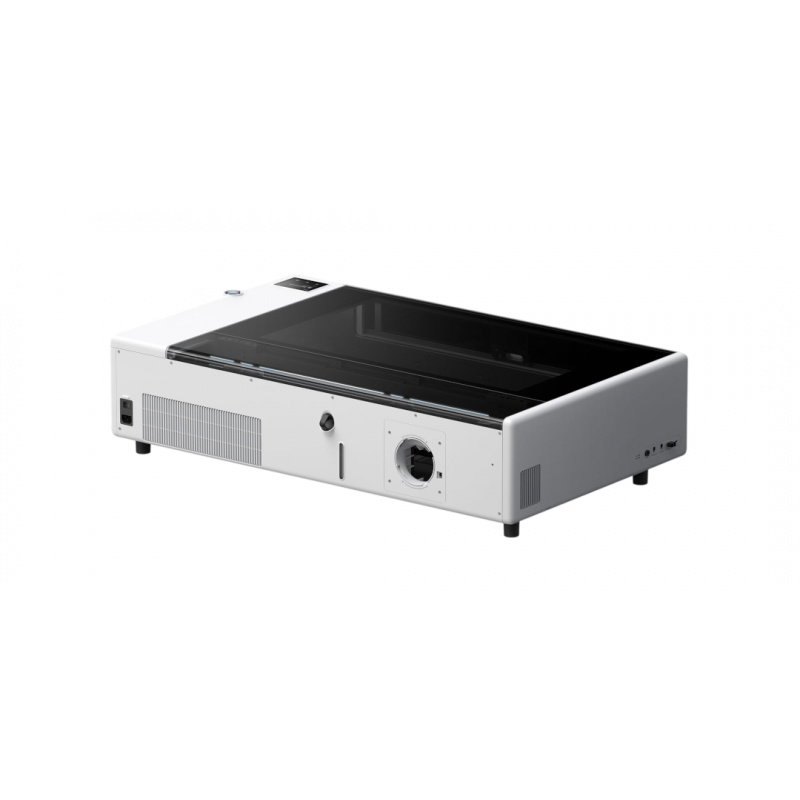

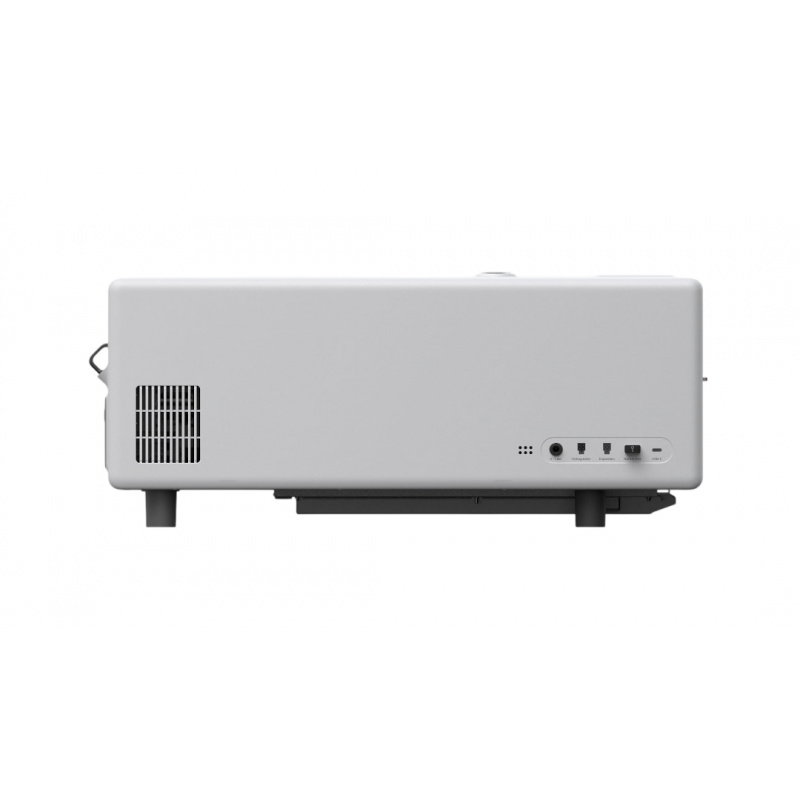

Popis produktu: Bambu Lab R1 - gravírovací a řezací stroj CO2 laserem
Bambu Lab R1 je první samostatný CO2 řezací a gravírovací stroj v řadě Bambu Lab . Zařízení využívá 55W CO2 laser , který mu umožňuje pracovat s širokou škálou materiálů používaných v modelování, řemeslech, prototypování a malosériové výrobě. Jeho pracovní plocha 600 x 300 mm umožňuje vytváření jak malých detailů, tak i větších konstrukčních prvků. R1 využívá funkce známé ze zařízení Bambu Lab, jako je automatická kalibrace, pokročilé polohování, kamery a kompenzace pohybu, pro snížení počtu ručních úprav.

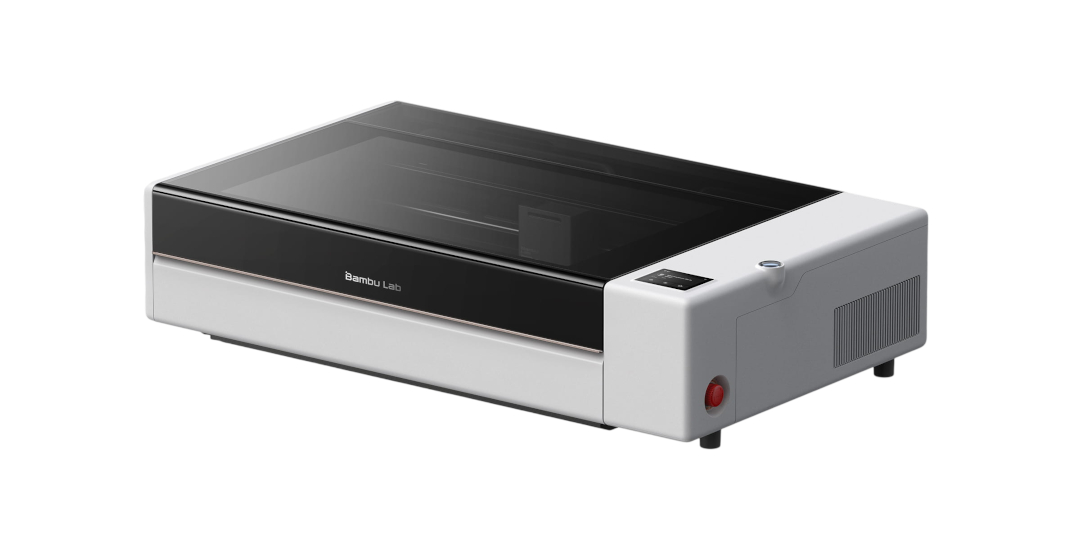

Bambu Lab R1 - řezací a gravírovací stroj s CO2 laserem o výkonu 55 W.

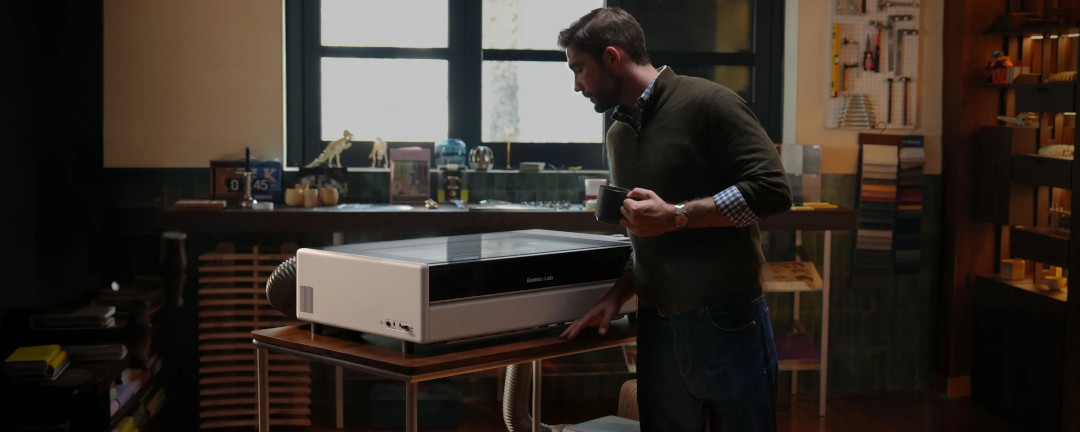

Rozsáhlý automatizační systém usnadňuje přípravu zařízení k řezání a gravírování.
Nejdůležitější vlastnosti laserové řezačky a gravírky Bambu Lab R1
- 55W CO2 laser : umožňuje efektivní řezání a gravírování mnoha nekovových materiálů
- Pracovní plocha 600 x 300 mm : poskytuje prostor jak pro malé detaily, tak pro větší projekty
- Manipulace s prvky o délce až 3000 mm : volitelný dopravník umožňuje realizovat projekty mnohem delší, než je standardní pracovní plocha.
- Automatické laserové zarovnání : Automatické zarovnání paprsku snižuje potřebu ručního nastavování zrcadel
- Systém TriSense : Využívá kamery, měřicí lasery a enkodéry k určení polohy materiálu, výšky povrchu a polohy hlavy.
- Autofokus : Laser pro měření vzdálenosti určuje výšku povrchu materiálu
- Práce se zakřivenými povrchy : měřicí systém umožňuje přizpůsobení gravírovacího procesu měnící se výšce povrchu
- Kompenzace vibrací : Kompenzace vibrací pomáhá udržovat ostré linie i při rychlých změnách směru hlavy.
- Výkon laseru synchronizovaný s rychlostí : Výkon paprsku je synchronizován s rychlostí pohybu, což pomáhá dosáhnout rovnoměrnějšího výsledku gravírování.
- Rychlost až 1000 mm/s : umožňuje rychlou realizaci náročných gravírovacích projektů
- Bezpečnost laseru třídy 1 : Ve standardním uzavřeném provedení splňuje zařízení požadavky normy IEC 60825-1 pro třídu 1.
- Křížové větrání : směrované proudění vzduchu pomáhá odstraňovat kouř vznikající během zpracování
- Integrace s Bambu Suite : projekty lze připravovat v softwarovém prostředí Bambu Lab pro Windows a macOS
Výkon CO2 laseru 55 W pro náročné projekty
Srdcem zařízení je 55W CO2 laser , který umožňuje přesné gravírování i řezání. Technologie CO2 rozšiřuje škálu použití ve srovnání s modrými diodovými lasery, zejména při zpracování průhledného akrylu. Díky tomu může Bambu Lab R1 fungovat jako všestranný nástroj pro vytváření konstrukčních dílů, dekorací, značení, modelů a personalizovaných předmětů.

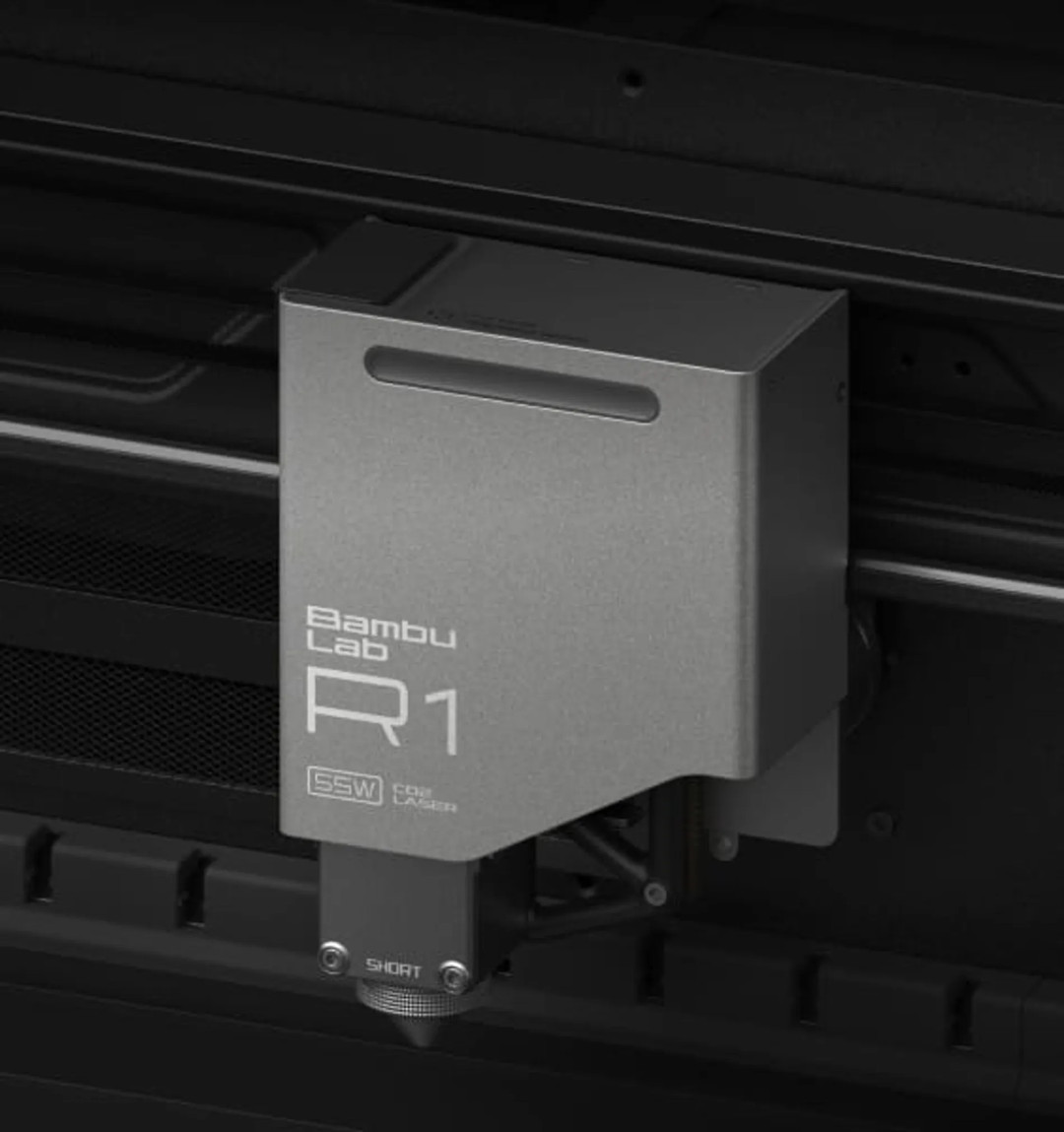

55W CO2 laser nabízí rozsáhlé řezací a gravírovací možnosti.
Bambu Lab R1 umožňuje zpracovávat dřevo, akryl a mnoho dalších materiálů.
Malování slunečnic @miyabi
Řezání dřeva, akrylu a dalších oblíbených materiálů
Bambu Lab R1 je určen pro řezání a gravírování dřeva, akrylu, kůže, papíru a látek . Výrobce uvádí, že s vhodnou konfigurací procesu dokáže řezat překližku z černého ořechu o tloušťce až 18 mm a akryl o tloušťce až 20 mm . Díky tomu je zařízení vhodné nejen pro značení povrchů, ale také pro přípravu plnohodnotných komponentů pro následnou montáž.
Transparentní akrylát a nové možnosti technologie CO2
Jednou z významných výhod zdroje CO2 je jeho schopnost zpracovávat průhledný akrylát . To umožňuje vytvářet průhledné prvky krytů, cedule, dekorace, modelové komponenty, osvětlovací prvky a displejové díly. Díky tomu je R1 zajímavým doplňkem 3D tiskárny , zejména v projektech kombinujících tištěné prvky s průhlednými akrylátovými povrchy.
Technologie CO2 umožňuje zpracování průhledného akrylu.
Bouřkový mrak – vrstvená akrylová lampa @Daniel4d

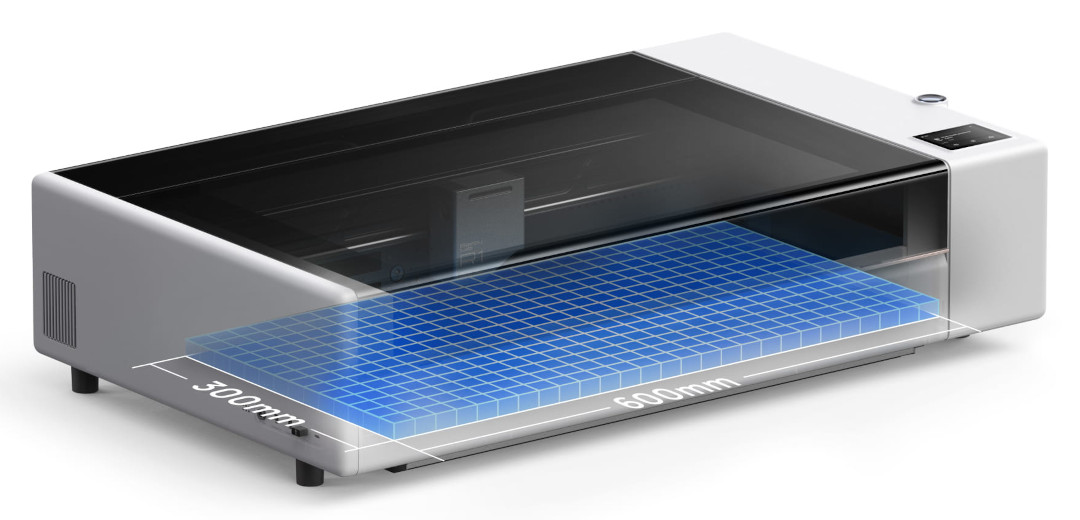

Pracovní plocha 600 x 300 mm umožňuje realizovat větší projekty i série menších prvků.
Velká pracovní plocha 600 x 300 mm
Standardní pracovní plocha o rozměrech 600 x 300 mm poskytuje prostor potřebný k dokončení větších projektů, aniž by bylo nutné je rozdělit na více menších částí. Tato velikost je ideální pro vytváření cedulí, panelů, architektonických modelů, nástěnných dekorací, dílů bytů a konstrukčních prvků. Velká pracovní plocha také umožňuje umístit na materiál více menších prvků a dokončit je v rámci jedné úlohy.
Obrábění prvků do délky 3000 mm
Možnosti stroje lze rozšířit volitelným dopravníkovým systémem. Ten umožňuje zpracování materiálů o délce až 3000 mm , což výrazně překračuje standardní hloubku pracovního prostoru. Toto řešení otevírá cestu pro výrobu dlouhých cedulí, ozdobných lišt, panelů, nábytkových dílů a dalších projektů, které nelze plně umístit do standardního pracovního prostoru.
Volitelný dopravník umožňuje zpracování materiálů o délce až 3000 mm.

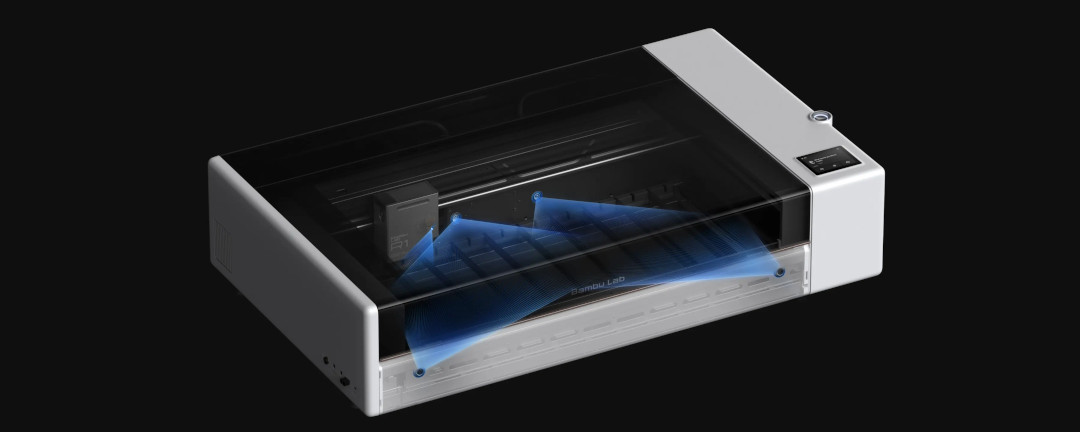

Automatické laserové zarovnání automatizuje zarovnání paprsku CO2 laseru.
Automatické nastavení dráhy laserového paprsku
V tradičním CO2 laseru je paprsek veden k hlavě systémem zrcadel, jejichž umístění přímo ovlivňuje efektivitu a přesnost zpracování. Funkce Auto Laser Alignment automatizuje proces řízení a korekce dráhy paprsku, čímž snižuje potřebu ručního testování a nastavování poloh jednotlivých zrcadel. Jakmile je senzor laserového zarovnání nainstalován, systém detekuje odchylku a pomocí motorizovaných mechanismů pro nastavení zrcadla korekci dráhy paprsku. Podle výrobce trvá celý proces přibližně jednu minutu.

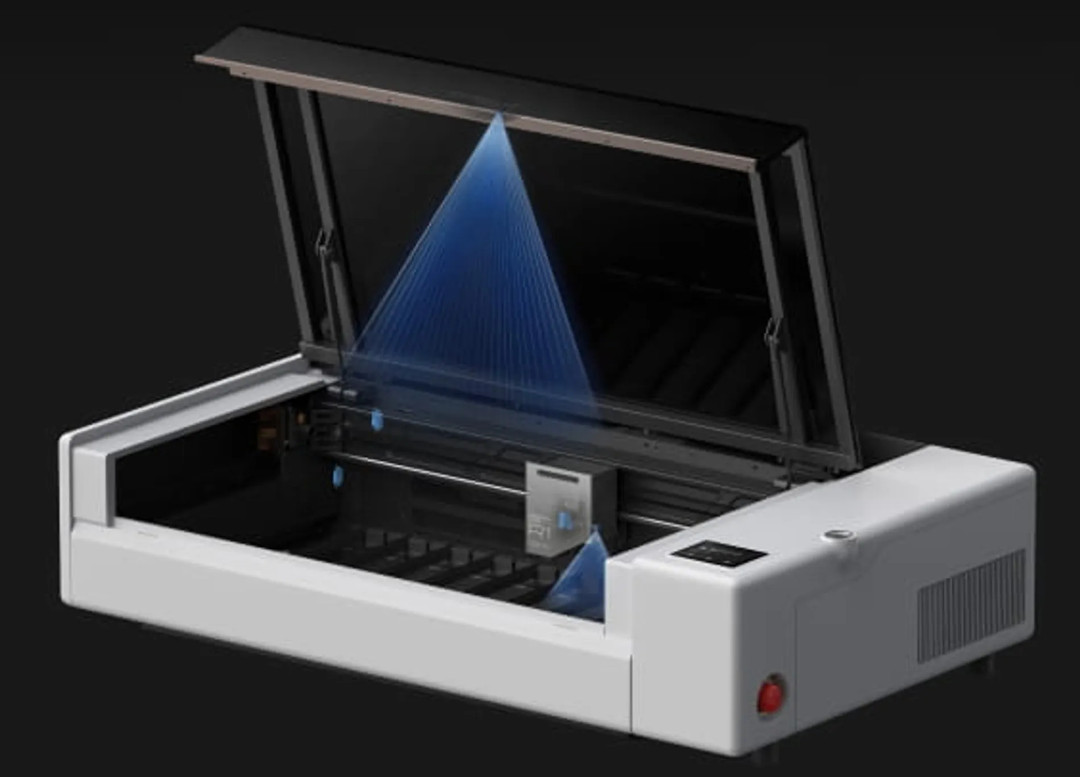

TriSense – inteligentní polohování a měření
Systém TriSense kombinuje informace z kamer, měřicích laserů a enkodérů. Před zahájením práce dokáže zařízení určit materiál a konstrukční polohu, výšku obrobku a skutečnou polohu pohyblivé hlavy. Kombinací těchto dat R1 snižuje počet manuálních kroků souvisejících s nastavením materiálu a přípravou stroje.
Systém TriSense kombinuje data z kamer, měřicích laserů a enkodérů.
Bambu Lab R1 také umožňuje gravírovat na zakřivené povrchy.
Gravírování zakřivených objektů
Schopnost měřit měnící se výšku povrchu rozšiřuje použití zařízení nad rámec tradičních plochých materiálů. Bambu Lab R1 dokáže gravírovat zakřivené povrchy , což usnadňuje personalizaci objektů se složitějšími tvary. Výrobce také nabízí volitelný otočný nástavec, který je navržen pro další rozšíření možností práce s trojrozměrnými objekty.
Přesné řezání podél vytištěného obrysu
Systém vidění lze použít k lokalizaci předem připravených vzorů a kontur. Výrobce uvádí, že dokáže řezat podél vytištěného obrysu s přesností menší než 0,2 mm . Tato funkce může být obzvláště užitečná při vytváření samolepek, tištěných prvků, štítků, dekorací a projektů vyžadujících kombinaci předtisku a následného laserového řezání.
Systém vidění umožňuje přesné řezání podle vytištěného obrysu.
Kompenzace vibrací snižuje dopad vibrací generovaných při rychlém pohybu hlavy.
Kompenzace vibrací pro čisté linie
Kompenzace vibrací využívá řešení odvozená ze systémů řízení pohybu, které Bambu Lab používá ve 3D tiskárnách. Algoritmy analyzují mechanické rezonance generované při náhlých změnách směru a odpovídajícím způsobem korigují pohyb. To je obzvláště důležité při vysokorychlostním gravírování, kdy časté zrychlování a zpomalování hlavy může vést k nerovným nebo zubatým hranám.
Synchronizace výkonu laseru s rychlostí pohybu
Během gravírování nezůstává rychlost hlavice konstantní, zejména v rozích a při náhlých změnách směru. Synchronizovaný výkon laseru přizpůsobuje výkon laseru aktuální rychlosti pohybu, aby se minimalizovaly změny v dopadu paprsku na materiál. To umožňuje konzistentnější vzhled gravírovaných čar a povrchů, a to i při rychlostech až 1000 mm/s .
Výkon laseru synchronizovaný s rychlostí synchronizuje výkon laseru s aktuální rychlostí pohybu.
Volitelný vizuální enkodér umožňuje dodatečnou kalibraci pohybového systému.
Vision Encoder pro náročné projekty
Volitelný vizuální enkodér je určen pro dodatečnou kalibraci pohybového systému. Systém umožňuje měření a korekci mechanických odchylek, ke kterým dochází během provozu. Výrobce uvádí, že absolutní přesnost pohybu lze udržet na 0,1 mm na vzdálenost 600 mm a kalibrační postup lze opakovat i během používání stroje.
Gravírování skla, kamene a potahovaných kovů
Rozsah použití R1 se neomezuje pouze na řezání materiálů. Zařízení dokáže gravírovat také sklo, kámen a potažené kovy , takže je vhodné pro vytváření cedulí, dekorací a personalizovaných předmětů. Typ efektu a požadované provozní parametry vždy závisí na vlastnostech konkrétního materiálu, takže před vytvořením finálního díla je nejlepší použít parametry doporučené výrobcem a vyzkoušet je na malém vzorku.
CO2 laser umožňuje také gravírování do skla, kamene a potažených kovů.

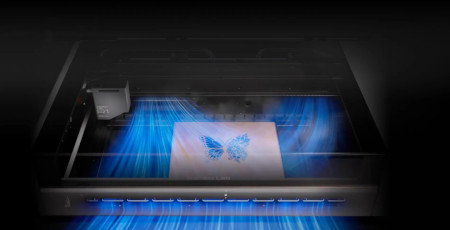

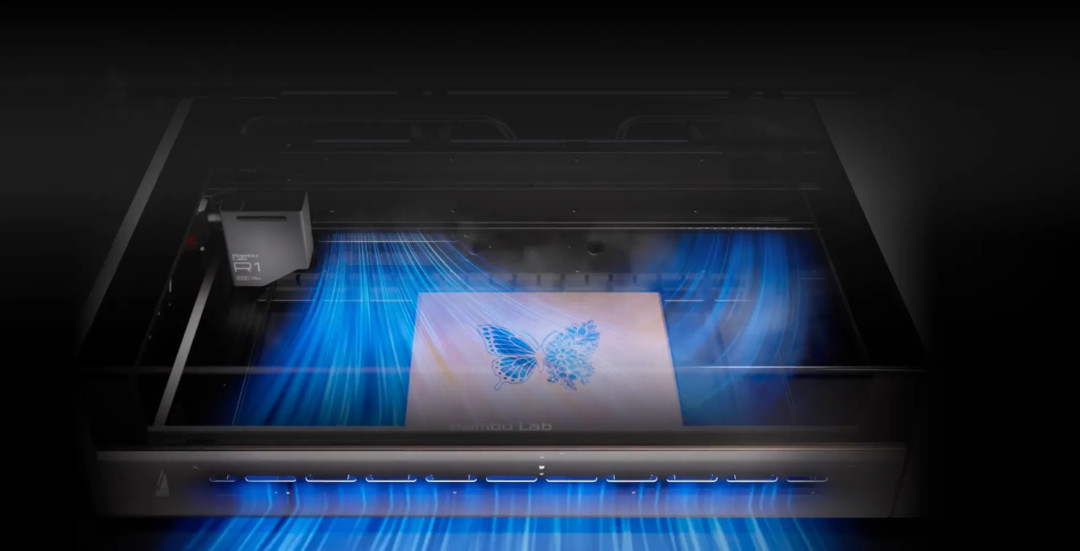

Crossflow ventilace podporuje efektivní odvod kouře z pracovního prostoru.
Crossflow ventilace a regulace kouře
Crossflow Ventilation využívá směrované proudění vzduchu konstrukční komorou. Další ventilátor nutí proudění vzduchu z jedné strany krytu směrem k odsávacímu systému, což pomáhá odvádět kouř vznikající při řezání a gravírování. Systém je také navržen pro práci s dlouhými materiály procházejícími otvory stroje, kde proudění vzduchu pomáhá snižovat únik kontaminantů mimo komoru.

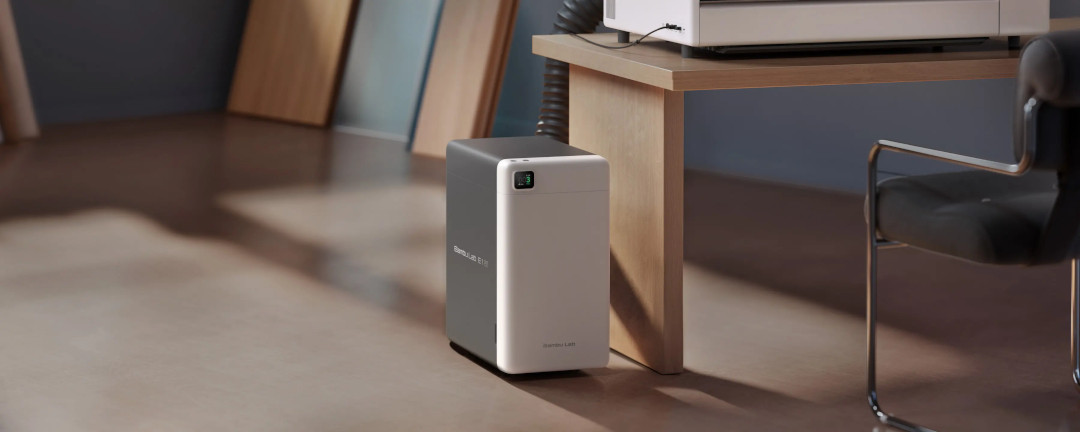

Volitelná čistička vzduchu E1 Pro
K jednotce lze připojit volitelnou čističku vzduchu E1 Pro , která je navržena pro práci s odsávacím systémem R1. Vícestupňová filtrace, včetně aktivního uhlí, pomáhá zachycovat kouř a jemné částice a redukovat nepříjemné pachy vznikající během zpracování. Výběr vhodné metody větrání nebo filtrace by měl vždy zohledňovat zpracovávaný materiál a podmínky v místnosti.
Volitelný čistič E1 Pro rozšiřuje systém odstraňování nečistot a filtrace.
Zařízení využívá řadu řešení pro zvýšení bezpečnosti během laserového obrábění.
Snímač plamene a pokročilé bezpečnostní systémy
Bambu Lab R1 obsahuje několik nezávislých bezpečnostních prvků. Otevření krytu během práce zastaví laser, zařízení také monitoruje možnost vzniku plamenů a je vybaveno nouzovým vypínačem . Samostatně dostupný automatický hasicí systém umožňuje dodatečnou ochranu pomocí automatického hasicího systému.
Důležité bezpečnostní pravidla při používání příslušenství
Bezpečnostní třída 1 označuje standardní konfiguraci s plně uzavřeným krytem zařízení. Při použití stoupacího podstavce nebo dopravníku již kryt není plně uzavřený, takže podle výrobce se zařízení R1 stává zařízením třídy 4. Tento typ provozu vyžaduje vhodné ochranné prostředky, včetně ochranných brýlí pro CO2 laser, a je určen pro vyškolené profesionální uživatele.
Vybrané příslušenství rozšiřuje možnosti R1, ale vyžaduje dodatečná bezpečnostní opatření.
Automatické rozpoznání materiálu zjednodušuje přípravu parametrů řezání a gravírování.
Automatické rozpoznání materiálu před zahájením práce
Bambu Lab R1 podporuje automatické rozpoznávání materiálu , což dále zjednodušuje přípravu stroje pro řezání a gravírování. Systém dokáže identifikovat kompatibilní materiály a tyto informace využít během nastavení úlohy, čímž se snižuje počet parametrů, které musí uživatel ručně nastavit. Tato funkce zapadá do rozsáhlého automatizačního systému R1 a pomáhá urychlit přechod od přípravy návrhu ke skutečnému zpracování.
Obsah sady
- Bambusová laboratoř R1 - 1 ks.
- Napájecí kabel - 1 ks.
- Odtahová trubka kouře - 1 ks.
- Ventilátor pro odvod kouře - 1 ks.
- Nemrznoucí směs - 1 ks.
- Trychtýř - 1 ks.
- Imbusový klíč - 1 ks.
- Bezpečnostní klíč - předinstalovaný - 1 ks.
- Laserový senzor pro zarovnání - 1 ks.
- Materiálový kolík - 1 ks.
- Kalibrační destička - 1 ks.
- Mazivo - 2 ks.
- Mazací olej - 1 ks.
- Průhledný akryl - 1 ks.
- Lipová překližka - 1 ks.
| Technické specifikace | |
|---|---|
| Laserové a materiálové zpracování | |
| Typ laseru | CO2, 55 W |
| Materiály pro řezání a gravírování | dřevo, akryl, včetně průhledného akrylu, kůže, látky, papír, EVA pěna, skořápky |
| Materiály určené výhradně pro gravírování | povlakované kovy, sklo, keramika |
| Gravírování nepovlakovaného kovu | nepodporovaný |
| Maximální tloušťka řezu - objektiv s krátkou ohniskovou vzdáleností | 15 mm - černý ořech, 20 mm - akryl |
| Maximální tloušťka řezu - objektiv se střední ohniskovou vzdáleností | 18 mm - černý ořech, 20 mm - akryl |
| Maximální tloušťka řezu - objektiv s dlouhou ohniskovou vzdáleností | 18 mm - černý ořech, 20 mm - akryl; rychlejší řezání než se střední ohniskovou vzdáleností objektivu pro stejnou tloušťku materiálu |
| Standardní pracovní prostor | 600 x 300 mm |
| Pracovní prostor dopravníku | 600 x 3000 mm |
| Maximální rychlost | 1000 mm/s |
| Maximální zrychlení | 20000 mm/s² |
| Velikost bodu - objektiv s krátkou ohniskovou vzdáleností | Ø 0,11 mm |
| Velikost bodu - objektiv se střední ohniskovou vzdáleností | Ø 0,17 mm |
| Velikost bodu - objektiv s dlouhou ohniskovou vzdáleností | Ø 0,19 mm |
| Absolutní přesnost pohybu s kamerovým enkodérem | < 0,1 mm na vzdálenost 600 mm |
| Vzduchové pomocné čerpadlo | 30 l/min při 30 kPa |
| Měření a polohování | |
| Polohovací systém | systém dvou kamer, dvou laserů a dvou enkodérů |
| Přesnost polohování | < 0,2 mm |
| Panoramatický pohled na pracovní prostor | podporováno |
| Podrobný náhled pracovního prostoru | podporováno |
| Zaostřování | plně automatický, s laserovým měřením vzdálenosti |
| Měření polohy hlavy | podporováno |
| Obrábění zakřivených ploch | podporováno |
| Obrábění válcových prvků | podporováno |
| Obrábění rotačních těles | podporováno |
| Automatizace | |
| Nastavení dráhy laserového paprsku | plně automatický |
| Nastavení jedním klepnutím | podporováno |
| Automatické ostření | podporováno |
| Automatické rozpoznávání materiálu | podporováno |
| Správa stavu systému | podporováno |
| Zabezpečení | |
| Třída laserové bezpečnosti | třída 1 |
| Ochrana při otevření krytu | Ano |
| Detekce plamene | Ano |
| Automatické hašení požáru | podporováno |
| Bezpečnostní klíč | norma |
| Nouzový vypínač | norma |
| Napájení a provozní podmínky | |
| Maximální spotřeba energie | 780 W |
| Vstupní napětí | od 100 V do 240 V AC, 50/60 Hz |
| Doporučená provozní teplota | od 10 °C do 30 °C |
| Požadovaný pracovní prostor | |
| Samostatné zařízení - s otevřeným krytem | 940 × 660 × 650 mm |
| Doporučený prostor pro samostatné zařízení | 1140 x 860 x 750 mm, se 100 mm volného prostoru vlevo, vpravo, vzadu a nad zařízením |
| S podstavcem - s otevřeným víkem | 940 × 660 × 850 mm |
| Doporučený prostor se základnou podstavce | 1140 x 860 x 950 mm, se 100 mm volného prostoru vlevo, vpravo, vzadu a nad zařízením |
| Prostor se základnou stoupacího rámu a dopravníkem | základna jako u podstavce a dodatečný prostor vpředu o délce materiálu zmenšené o 400 mm a vzadu o délce materiálu zmenšené o 550 mm |
| Příklad pro materiál o délce 1500 mm | přibližně 1100 mm dodatečného prostoru vpředu a přibližně 950 mm vzadu na zařízení |
| Software a konektivita | |
| Software | Bambu Suite |
| Podporované operační systémy | Windows, macOS |
| Bezdrátové připojení | dvoupásmová Wi-Fi |
| USB | podporováno |
| WiFi protokol | IEEE 802.11 a/b/g/n/ac/ax |
| Wi-Fi frekvence - FCC / CE | od 2412 MHz do 2472 MHz a od 5150 MHz do 5850 MHz |
| Frekvence WiFi – SRRC | od 2400 MHz do 2483,5 MHz a od 5150 MHz do 5850 MHz |
| Vysílací výkon WiFi 2,4 GHz | < 23 dBm - FCC; < 20 dBm - CE / SRRC / MIC |
| Vysílací výkon WiFi 5 GHz - pásmo 1 / 2 | < 23 dBm |
| Vysílací výkon WiFi 5 GHz - pásmo 3 | <30 dBm – CE; <24 dBm – FCC |
| Vysílací výkon WiFi 5 GHz - pásmo 4 | < 23 dBm – FCC / SRRC; < 14 dBm – CE |
| Fyzická data | |
| Rozměry balení | 1095 × 725 × 310 mm |
| Rozměry | 940 × 560 × 200 mm |
| Mše | 33,5 kg |
