Popis produktu: Převodník USB - 4kanálový RS485 - CH344L - Waveshare 25219
Průmyslový převodník USB na RS485 určený pro aplikace vyžadující spolehlivou sériovou komunikaci. Rozšiřuje jeden USB port počítače o čtyři nezávislé kanály RS485 , což umožňuje simultánní a bezporuchovou komunikaci s více zařízeními. Konstrukce je založena na čipech CH344L a SP485EEN , což zajišťuje vysokou kompatibilitu a stabilitu přenosu. Převodník je vybaven pokročilou ochranou proti přepětí, zkratu a ESD, která chrání jak zařízení, tak připojenou infrastrukturu. Díky podpoře přenosových rychlostí od 1200 bps do 460 800 bps a schopnosti komunikovat na vzdálenost až 1200 m je ideální pro průmyslové automatizační systémy, PLC , měřicí a monitorovací systémy.
Výrobce připravil podrobnouuživatelskou příručku , která vám usnadní práci s převodníkem.

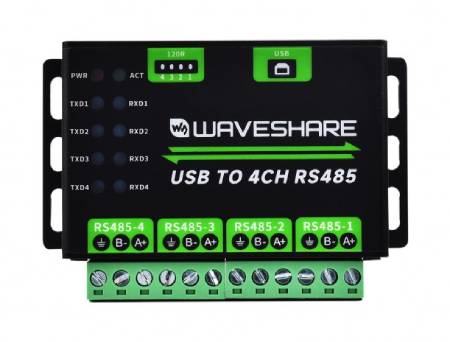

Převodník USB - 4kanálový RS485 - CH344L - Waveshare 25219.

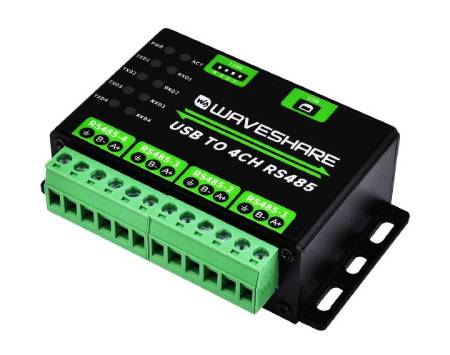

Průmyslový neizolovaný převodník z USB na 485.
Hlavní vlastnosti převodníku
- 4 nezávislé kanály RS485 : umožňují simultánní komunikaci se čtyřmi samostatnými sběrnicemi RS485
- Rozhraní USB typu B : rychlé připojení k počítači bez nutnosti dalšího napájení
- Přenosová rychlost od 1200 bps do 460800 bps : široká škála konfigurací pro různé průmyslové aplikace
- Dosah komunikace RS485 až 1200 m : stabilní přenos dat na velké vzdálenosti
- Přepínatelné zakončovací odpory 120 Ω : individuálně aktivované pomocí DIP přepínačů
- Ochrana TVS a ESD : ochrana proti elektrostatickému výboji a přepětí
- Samoresetovací pojistka : ochrana proti přetížení a zkratu
- Pouzdro z hliníkové slitiny : vysoká mechanická odolnost a efektivní odvod tepla
- Podpora až 32 zařízení na sběrnici : komunikace typu point-to-multipoint
- LED indikace : LED diody indikují napájení, aktivitu a přenos dat pro každý kanál
Komunikační rozhraní USB a RS485
Převodník využívá port USB typu B na straně počítače a čtyři nezávislá rozhraní RS485 dostupná na praktických šroubovacích konektorech . Každý kanál má piny A+, B- a PE, což usnadňuje integraci s průmyslovými zařízeními, PLC, měřiči energie a telemetrickými systémy. Automatické přepínání směru přenosu eliminuje nutnost ručního ovládání vysílacích a přijímacích linek. Kromě toho může každý kanál využívat vlastní zakončovací odpor 120 Ω , který lze aktivovat pomocí DIP přepínačů umístěných na krytu.
Čtyři nezávislé kanály umožňují simultánní provoz různých segmentů instalace z jednoho počítače.
Pouzdro umožňuje montáž na stěnu a na DIN lištu.
Kompatibilita s operačními systémy
Převodník je navržen pro práci s nejoblíbenějšími operačními systémy používanými v průmyslových i hobby aplikacích. Podporuje Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS a Android . V Linuxu a Raspberry Pi může převodník fungovat se standardními systémovými ovladači, což výrazně zjednodušuje implementaci. Díky tomu je vhodný jak pro průmyslové počítače, tak pro projekty založené na Raspberry Pi, mini-PC a operátorské terminály HMI.
Technické specifikace převodníku
- Komunikační systémy: CH344L, SP485EEN
- Hostitelské rozhraní: USB typu B
- Rozhraní zařízení: 4x RS485
- Napájecí napětí: 5 V
- Spotřeba proudu: 23,6 mA
- Přenosová rychlost: od 1200 bps do 460800 bps
- Přenosový režim: bod-více bodů
- Maximální počet zařízení: 32 uzlů
- Maximální přenosová vzdálenost RS485: až 1200 m
- Maximální délka USB kabelu: přibližně 5 m
- Zakončovací odpory: 120 Ω, volitelné pomocí DIP přepínačů
- Ochrana USB: 500 mA samoresetovací pojistka, ESD
- Ochrana RS485: TVS 600 W, přepěťová ochrana, 15 kV ESD
- Provozní teplota: -40 °C až 85 °C
- Provozní vlhkost: 5 % relativní vlhkosti až 95 % relativní vlhkosti
- Podporované systémy: Windows 7 / 8 / 8.1 / 10 / 11, Linux, macOS, Android
- Materiál pouzdra: hliníková slitina
- Způsob montáže: na stěnu a na DIN lištu
- Rozměry: 86,2 × 48 × 27,2 mm
- Hmotnost: 181 g
Obsah sady
- 1x převodník USB - 4kanálový RS485
- 1x kabel USB typu A na USB typu B, délka přibližně 1,2 m

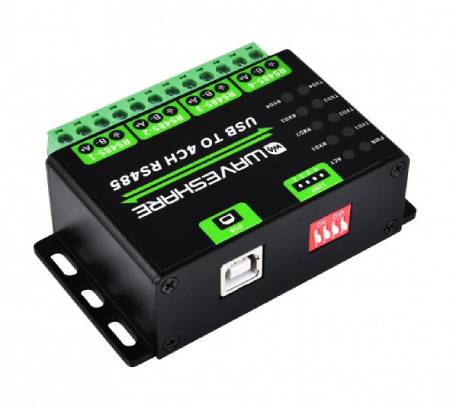

Každý kanál může používat vlastní zakončovací odpor 120 Ω, který lze aktivovat pomocí DIP přepínačů umístěných na krytu.
