Popis produktu: Schottkyho dioda MBR10100 CT 10 A / 100 V
MBR10100 je duální Schottkyho dioda pro vysoký proud s provozním napětím až 100 V a proudovou kapacitou až 10 A. Je vybavena jednou společnou katodou a dvojitou anodou , což umožňuje její použití v usměrňovacích, zpětně polarizačních a ochranných obvodech. Díky Schottkyho technologii se vyznačuje nízkým úbytkem napětí v propustném směru a rychlou dobou spínání , což se promítá do zvýšené energetické účinnosti a snížených tepelných ztrát. Pouzdro TO-220AC zajišťuje dobrý odvod tepla a snadnou instalaci.

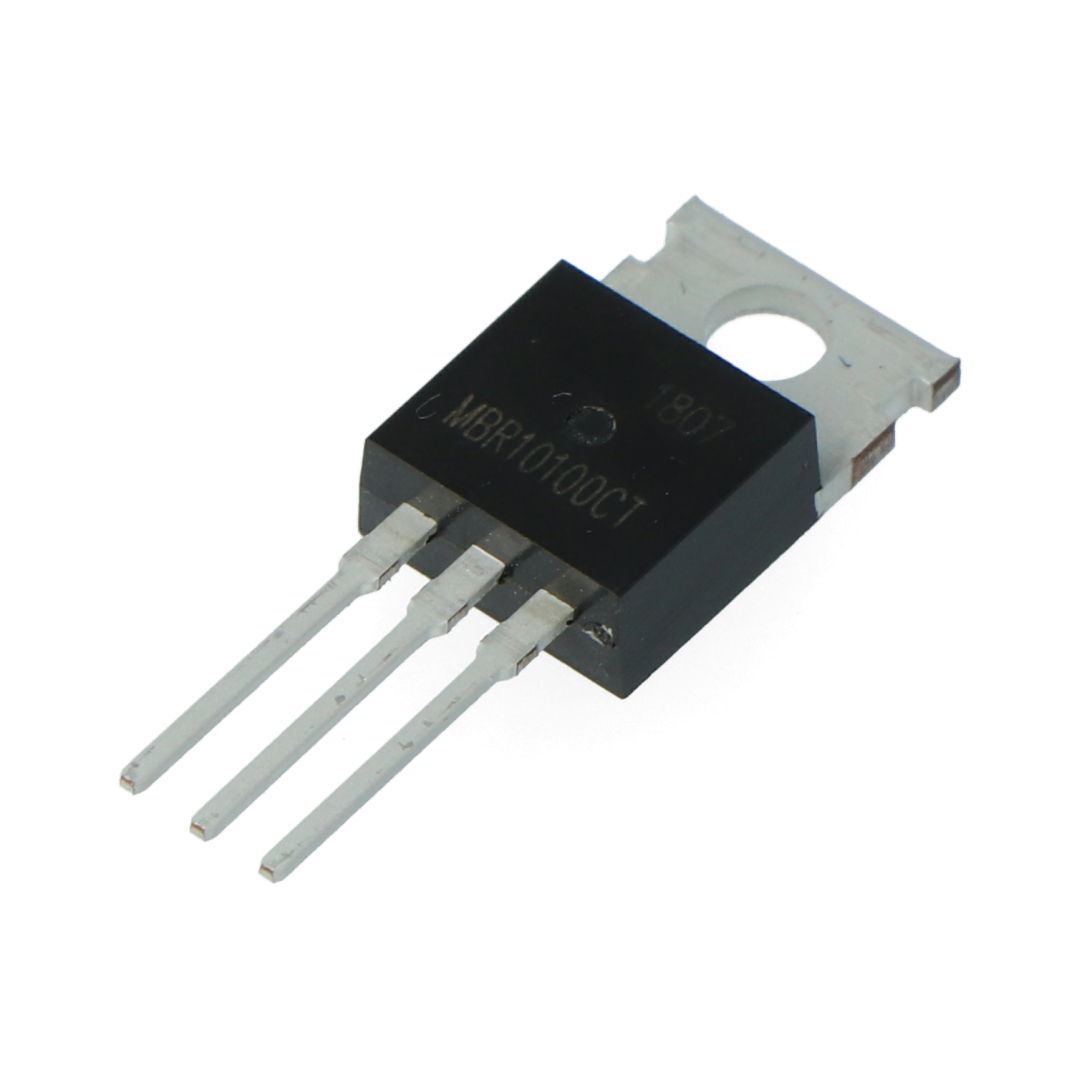

Schottkyho dioda MBR10100 10A / 100V.

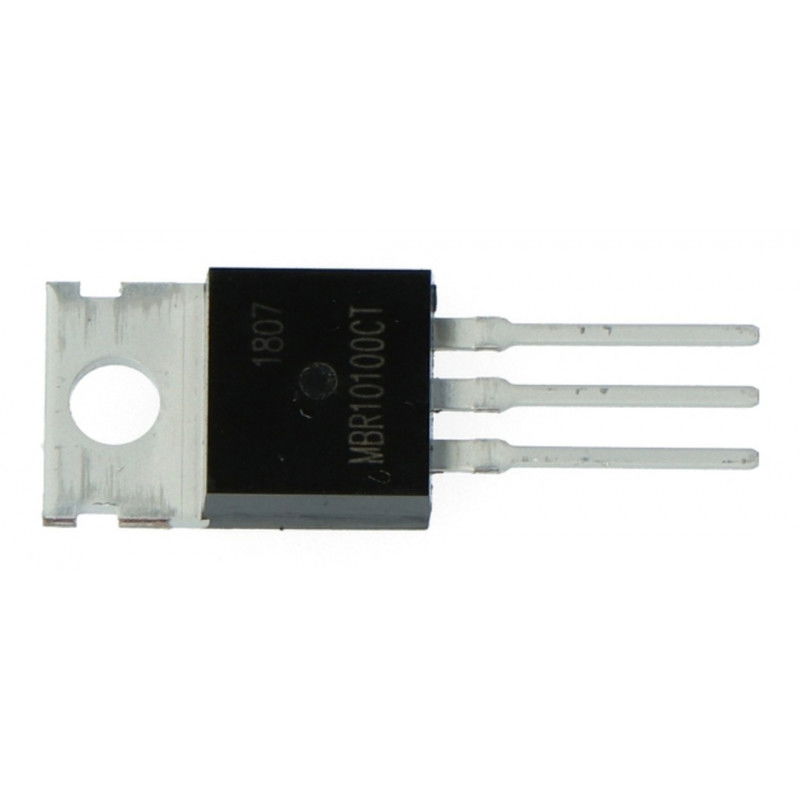

Dvojitá Schottkyho dioda.
Hlavní vlastnosti
- Zpětné napětí: až 100 V
- Propustný proud: až 10 A (5 A na diodu)
- Typ: Schottkyho dioda s jednou společnou katodou
- Nízký úbytek napětí v propustném směru: 0,75 V až 0,85 V
- Doba spínání: velmi krátká, vhodná pro rychlé aplikace
- Pouzdro: TO-220AC – snadná montáž a dobré chlazení
- Tepelná ochrana: nízký zpětný proud při 125 °C
Technické specifikace
- Typ diody: dvojitá Schottkyho
- Konfigurace: jedna společná katoda, dvě anody
- Zpětné napětí (VR): až 100 V
- Propustný proud (IF): až 10 A (5 A na diodu)
- Špičkový proud (IFSM): 175 A (po dobu 8,3 ms)
- Úbytek napětí v propustném směru (VF): 0,75 V až 0,85 V (při 5 A, 25 °C)
- Zpětný proud (IR): max. 2 mA (při 100 V, 125 °C)
- Kapacita konektoru: typická 200 pF (při 4 V, 1 MHz)
- Pouzdro: TO-220AC
- Provozní teplota: -65 °C až +150 °C
- Rozměry: Kompatibilní s TO-220AC
- Hmotnost: cca 2 g
Obsah sady
- 1 x dvojitá Schottkyho dioda MBR10100 v pouzdře TO-220AC

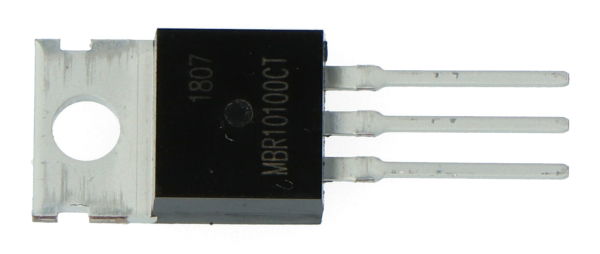

Schottkyho dioda se společnou katodou uprostřed.
