Popis produktu: Schottkyho dioda MBR20100 CT 20 A / 100 V
MBT20100CT (také známá jako MBR20100CT) je účinná Schottkyho dioda s maximálním závěrným napětím 100 V a maximálním propustným proudem 20 A. Její konstrukce s jednou katodou a dvěma anodami ji činí ideální pro aplikace vyžadující efektivní usměrnění napětí. Schottkyho technologie zajišťuje nízký úbytek napětí v propustném směru (od 0,75 V) a velmi rychlý spínací čas , což má za následek nižší ztráty a vyšší energetickou účinnost. Pouzdro TO-220AB zjednodušuje instalaci a zajišťuje efektivní odvod tepla.

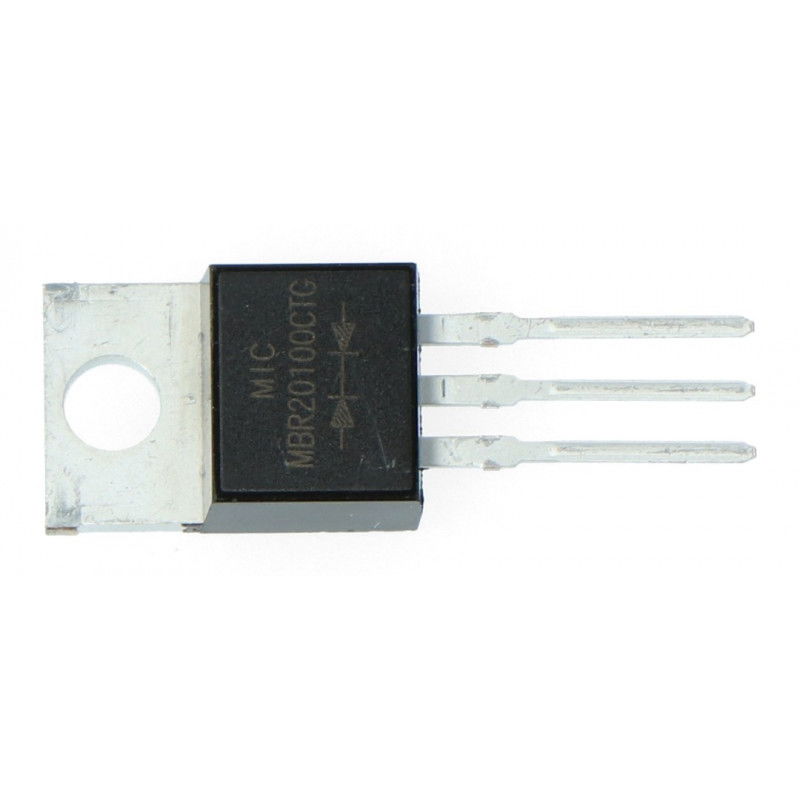

Schottkyho dioda MBR20100 CT 20 A / 100 V

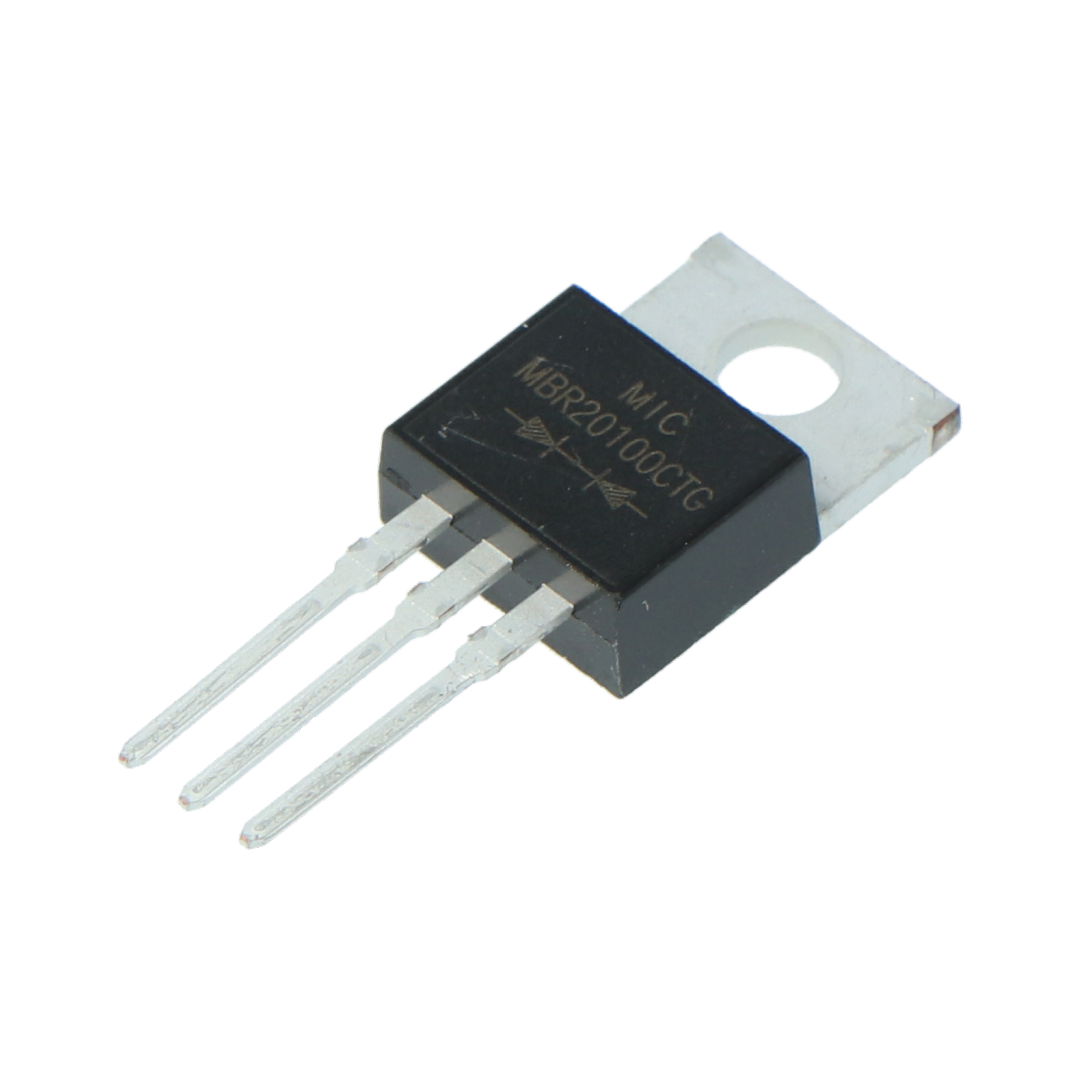

Dvojitá Schottkyho dioda.
Hlavní vlastnosti
- Zpětné napětí: až 100 V
- Propustný proud: až 20 A (10 A na diodu)
- Typ: Dvojitá Schottkyho dioda s jednou společnou katodou
- Nízký úbytek napětí v propustném směru: od 0,75 V
- Pouzdro: TO-220AB – zajišťuje dobré chlazení
- Krátká doba spínání: minimální ztráty spínáním
- Odolnost vůči vysokým teplotám: až 150 °C
Technické specifikace
- Typ diody: dvojitá Schottkyho
- Konfigurace: jedna společná katoda, dvě anody
- Zpětné napětí (VR): až 100 V
- Propustný proud (IF): až 20 A (10 A na diodu)
- Špičkový proud (IFSM): 150 A (po dobu 8,3 ms)
- Úbytek napětí v propustném směru (VF): 0,75 V až 0,95 V (při 10 A, 25 °C)
- Zpětný proud (IR): max. 2 mA (při 100 V, 125 °C)
- Pouzdro: TO-220AB
- Provozní teplota: -65 °C až +150 °C
- Rozměry: kompatibilní s TO-220AB
- Hmotnost: cca 2 g
Obsah sady
- 1 x MBT20100CT dvojitá Schottkyho dioda v pouzdře TO-220AB

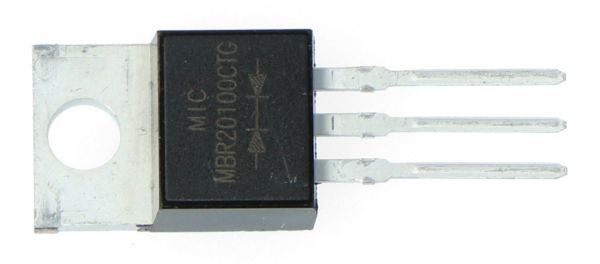

Schottkyho dioda se společnou katodou uprostřed.
