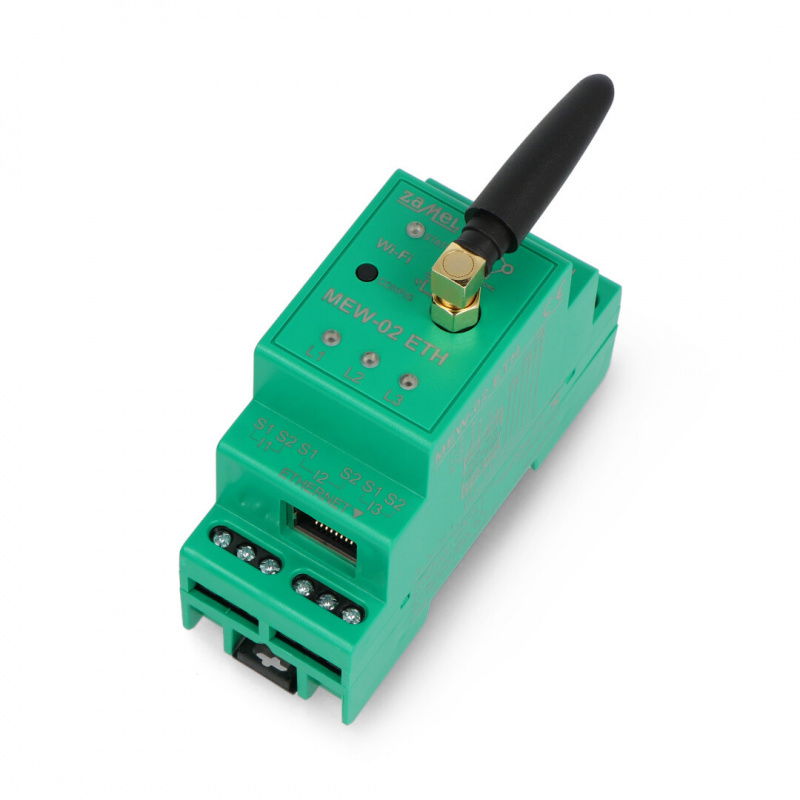

Popis produktu: Zamel Supla MEW-02 ETH - 3F+N WiFi/Ethernet monitor spotřeby elektřiny
Modul Zamel Supla MEW-02 ETH je profesionální monitor elektřiny určený pro domácí i průmyslové aplikace. Díky dvěma komunikačním režimům - WiFi 2,4 GHz a Ethernet - umožňuje stabilní a flexibilní přístup k naměřeným datům. V reálném čase můžete sledovat spotřebu a výrobu energie, intenzitu proudu, napětí a výkon v každé ze tří fází . Pokročilá aplikace Supla umožňuje pohodlnou správu dat, přijímání oznámení o anomáliích a vytváření rozsáhlých historických reportů. MEW-02 ETH je kompatibilní s mnoha proudovými transformátory (SC-16 (100 A), SC-24 (200 A), SC-36 (400 A) a SC-2000), což umožňuje přizpůsobení různým elektrickým instalacím. Zařízení podporuje protokoly MQTT a API, což usnadňuje integraci s automatizačními a energetickými systémy.
Pokročilý obousměrný monitor elektřiny.Hlavní vlastnosti měřiče Zamel MEW-02 ETH
- Měření elektřiny : obousměrné měření spotřeby a výroby energie na 3 fázích
- Monitorované parametry : proud, napětí, činný výkon v každé fázi
- Připojení WiFi a Ethernet : všestranné možnosti kabelového i bezdrátového připojení
- Podpora proudových transformátorů : kompatibilní s proudovými transformátory SC-16 (100 A), SC-24 (200 A), SC-36 (400 A) a SC-2000
- Snadné nastavení : nastavení přes WiFi nebo Ethernet
- Přístup k cloudovým datům : analýza a historie měření v aplikacích Supla a Supla Cloud
- Systémová integrace : podpora API a protokolu MQTT, export měření do souborů
- Vysoká přesnost : třída měření 2 (±2 %)
- Odolnost a instalace : IP20, montáž na lištu TH-35, kompaktní rozměry
Schéma zapojení elektroměru
MEW-02 ETH by měl být připojen k elektrické instalaci podle schématu v uživatelské příručce.
- Svorky napájení: připojte fázové vodiče ke svorkám V1, V2, V3 a nulový vodič ke svorce N.
- Proudové transformátory: připojte červený vodič k proudovému vstupu S1 a černý vodič k proudovému vstupu S2 odpovídajícího kanálu (I1, I2, I3). Směr toku proudu musí navíc odpovídat šipce na transformátoru.
- Napájení: Po správném připojení napájecích kabelů a transformátorů zapněte jednotku a zkontrolujte, zda LED diody indikují správný provoz každé fáze.
Ujistěte se, že všechna připojení jsou provedena podle pokynů výrobce, abyste předešli chybám měření a zajistili bezpečnost instalace.

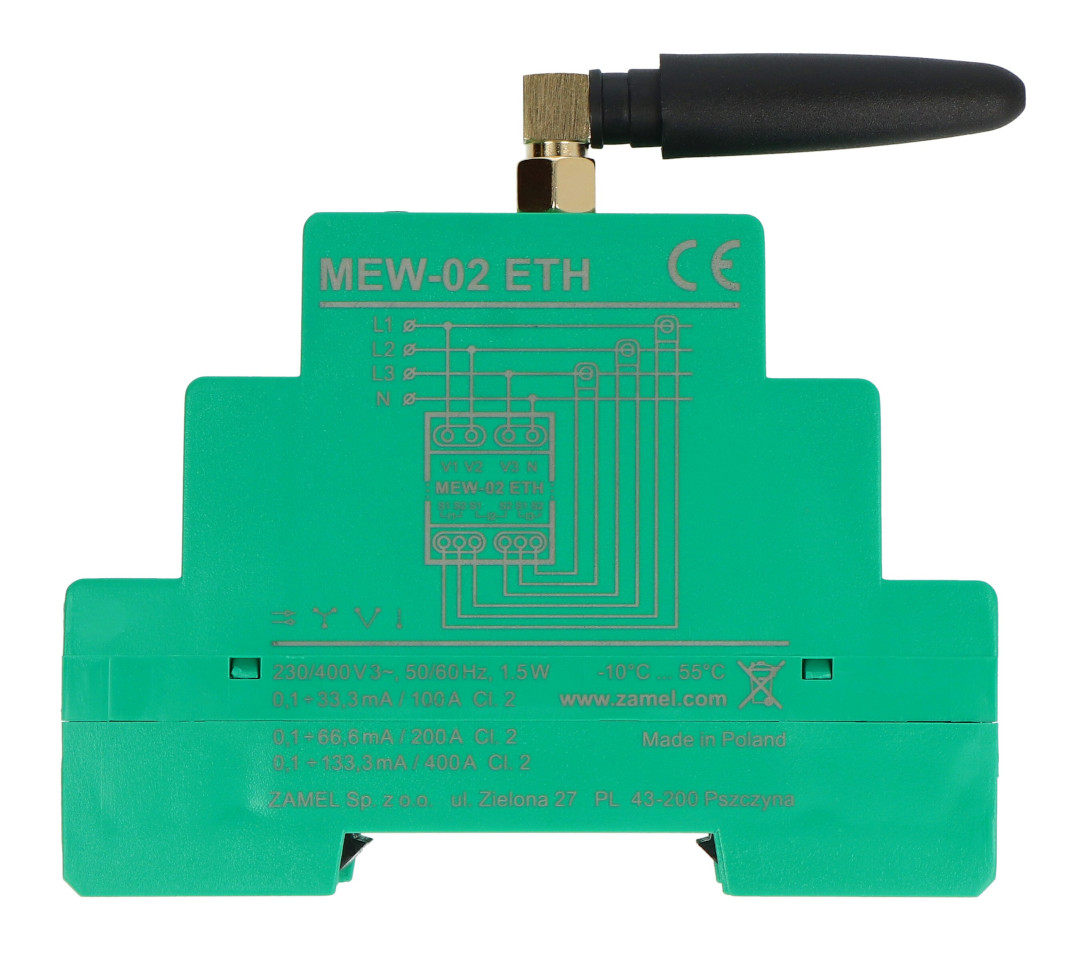

Na krytu je schéma zapojení modulů.
S aplikací Supla můžete sledovat parametry instalace v reálném čase.
Praktické aplikace
Monitor MEW-02 ETH je ideální pro domácnosti, kanceláře a průmyslové závody , kde je nutné přesné sledování spotřeby a výroby energie (např. z fotovoltaických instalací). Díky možnosti integrace s automatizačními systémy a systémy pro řízení energie umožňuje optimalizaci nákladů a rychlou reakci na anomálie v instalaci . Umožňuje také provádět analýzy energetické účinnosti a plánovat úsporná opatření.
Technická specifikace elektroměru Zamel MEW-02 ETH
- Jmenovité napětí: 3x 230 V / 400 V AC (50 / 60 Hz)
- Tolerance napětí: -20 % až 15 %
- Jmenovitý příkon: 1,6 W
- Přesnost měření: třída 2 (±2 %)
- Komunikace: WiFi 2,4 GHz, Ethernet IEEE 802.3 10 / 100 Mb/s
- Vysílací výkon: ERP < 20 mW
- Provozní teplotní rozsah: -10 °C až 55 °C
- Indikace stavu: LED pro každou fázi
- Montáž: Lišta TH-35, 2 moduly
- Stupeň krytí: IP20
- Maximální průřez vodiče: 10 (vodiče do 2,5 mm²)
- Optická indikace napájení: LED pro každou fázi napájení
- Napájecí svorky: V1, V2, V3, N
- Svorky proudového transformátoru: S1 S2 - I1, S1 S2 - I2, S1 S2 - I3
- Rozměry: 90 x 35 x 66 mm
- Hmotnost: 135 g
Obsah sady
- 1x Monitor energie MEW-02 ETH
- 1x Uživatelská příručka

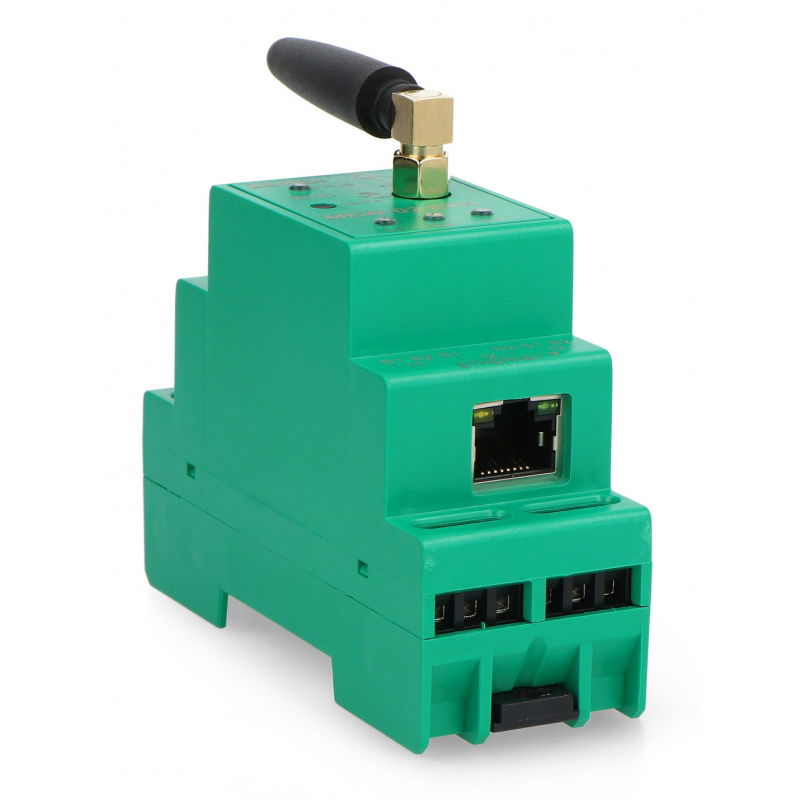

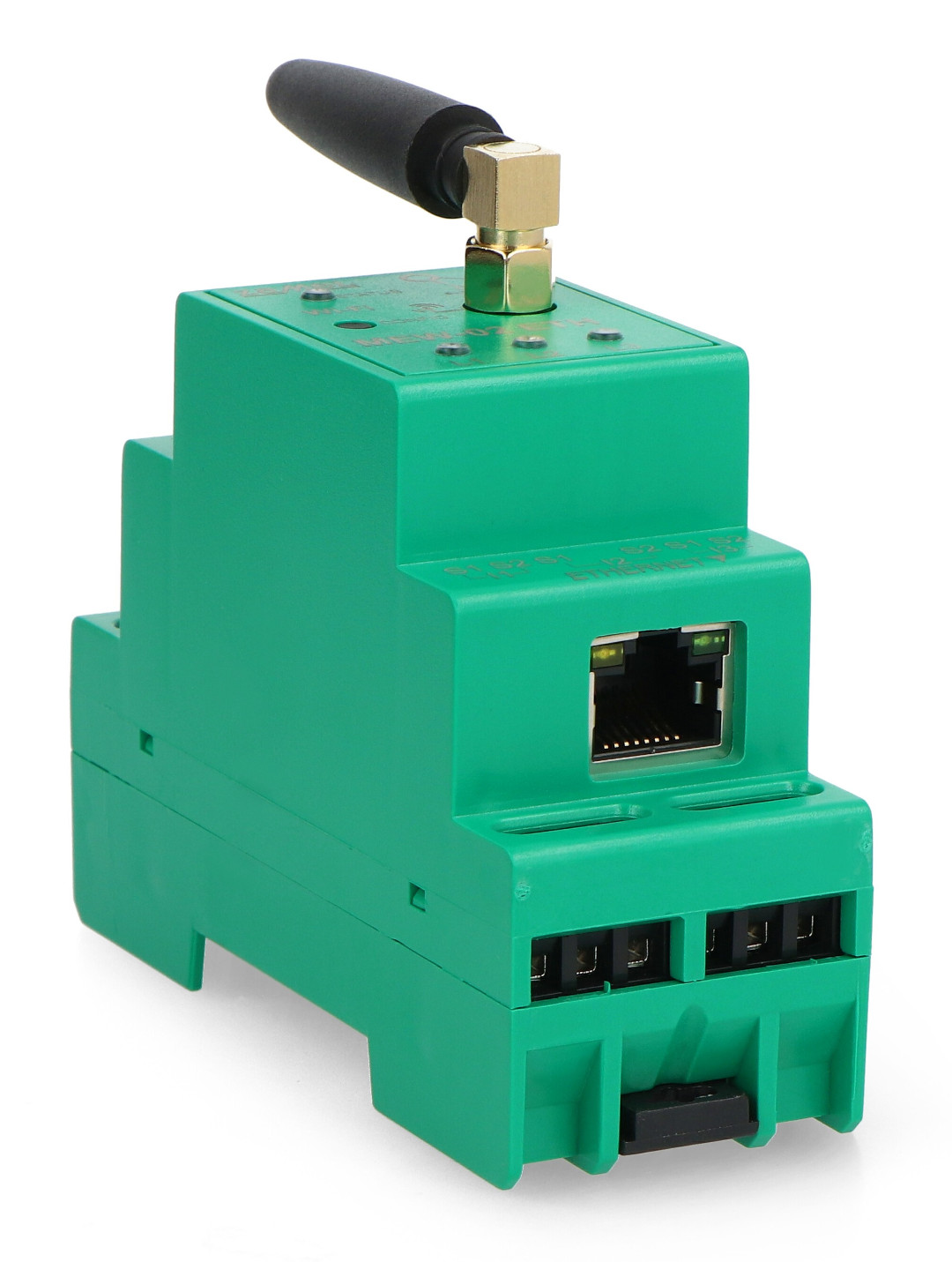

Modul lze použít v kabelových i bezdrátových WiFi sítích.
