Popis produktu: Ventilátor v1.1 - chladicí modul - STM32F030 - pro vývojové moduly M5Core - M5Stack M013-V11
Chladicí modul M5Stack Fan v1.1 je pokročilé řešení navržené speciálně pro systémy založené na jádru M5Stack . Integrovaný mikrokontrolér STM32F030F4P6 umožňuje komunikaci I2C a nabízí funkce, jako je PWM řízení , snímání otáček a ochrana proti zablokování ventilátoru . Jeho kompaktní velikost a snadná integrace z něj činí ideální volbu pro projekty vyžadující aktivní chlazení.

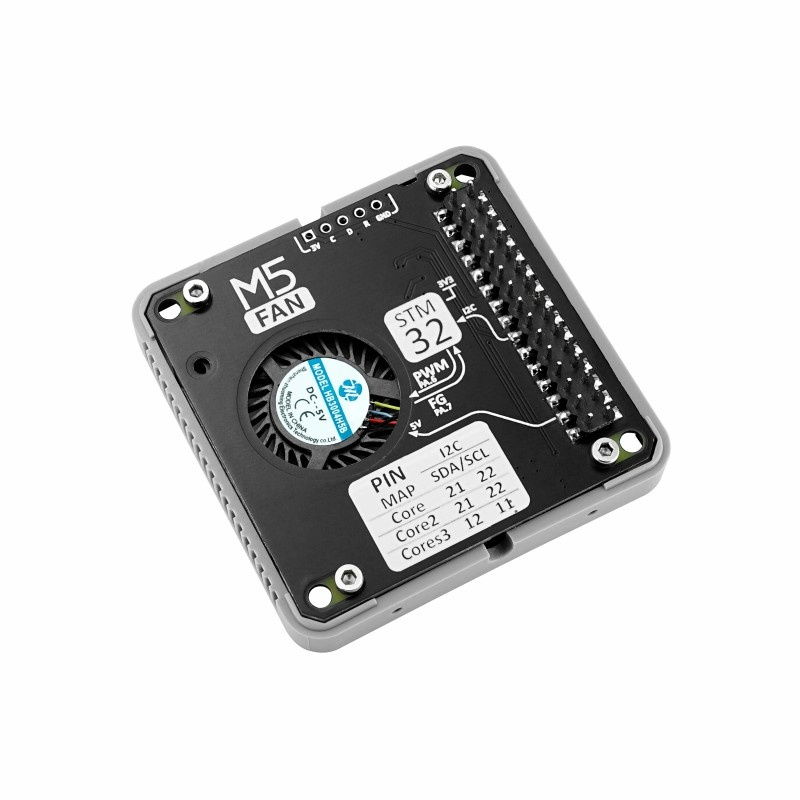

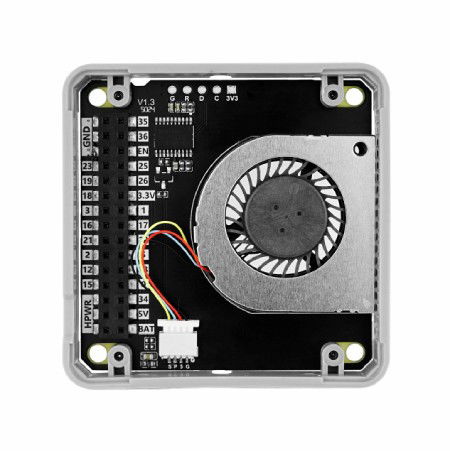

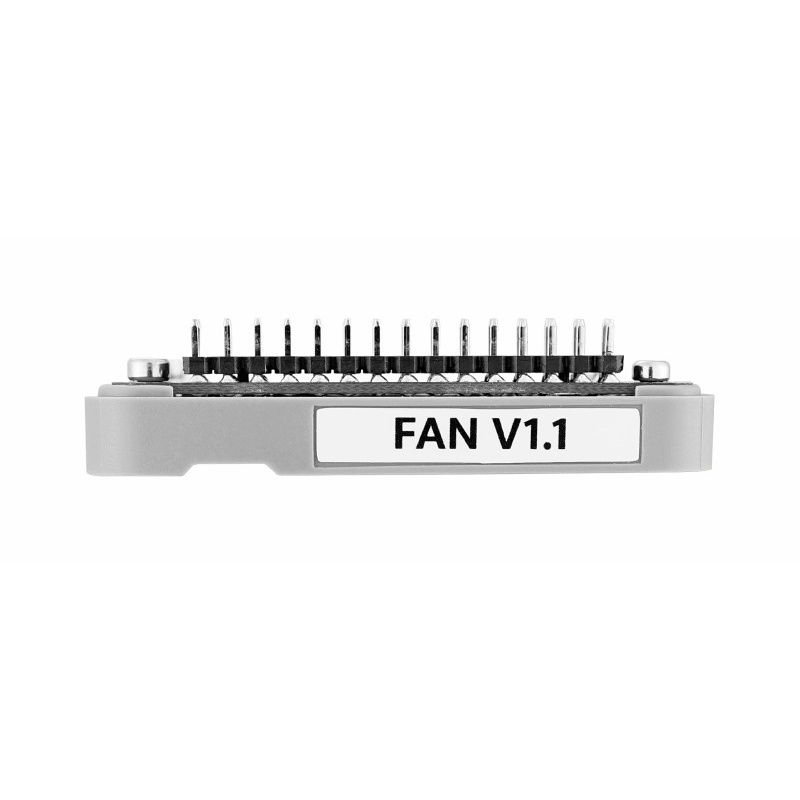

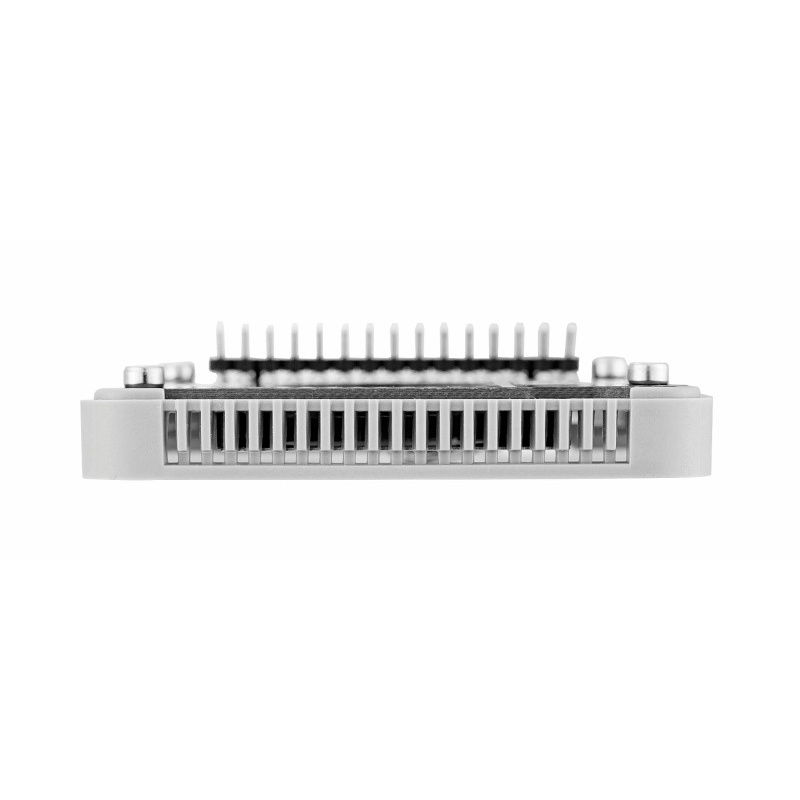

Ventilátor v1.1 - chladicí modul - STM32F030 - pro vývojové moduly M5Core - M5Stack M013-V11.
Pro ovládání používá protokol I2C , který podporuje čtení a řízení otáček ventilátoru .
Hlavní vlastnosti modulu
- Kompatibilita s M5Stack : Modul určený pro vrstvené systémy M5Stack (např. CoreS3, Core2)
- Integrovaný mikrokontrolér STM32F030 : zodpovědný za řízení a komunikaci
- Komunikace I2C (adresa 0x18) : rychlý a stabilní přenos dat
- Podporuje PWM řízení a odečítání otáček : dynamické řízení otáček ventilátoru
- Funkce proti zaseknutí : ochrana před poškozením ventilátoru
- Nízké emise hluku a spotřeba energie : optimalizovaný provoz i při vysokém zatížení
- Podpora pro více vývojových prostředí : UIFlow 1.0, UIFlow 2.0, Arduino IDE

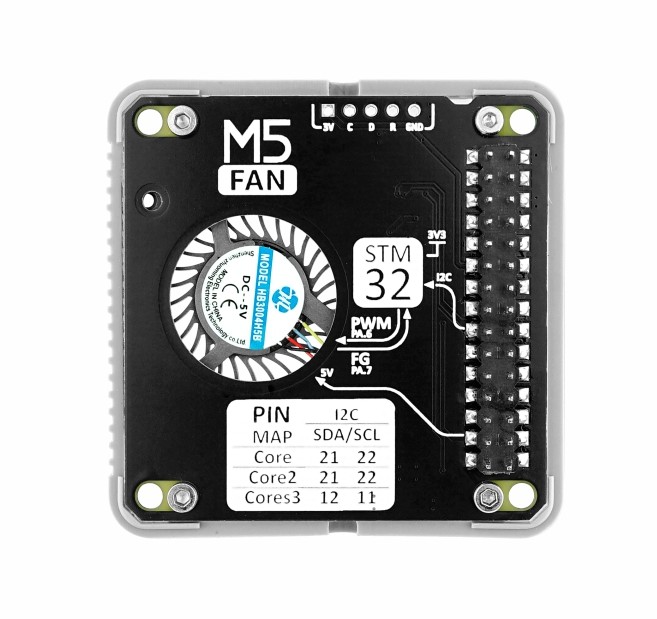

Rozložení pinů a kompatibilita s řadou Core
Modul Fan v1.1 se připojuje k základnovým stanicím M5Stack CoreS3 , Core2 , Core Basic a dalším prostřednictvím sběrnice M5-Bus. Klíčové signálové linky jsou I2C_SDA a I2C_SCL . Jedná se o pevně daná připojení, což znamená, že je nelze přepínat (přiřazení pinů nelze změnit). Modul je napájen napětím 5 V a uzemnění je připojeno přes vyhrazené linky GND. Schéma zapojení je podrobně uvedeno v uživatelské příručce a mělo by být reprodukováno ve zdrojovém kódu.

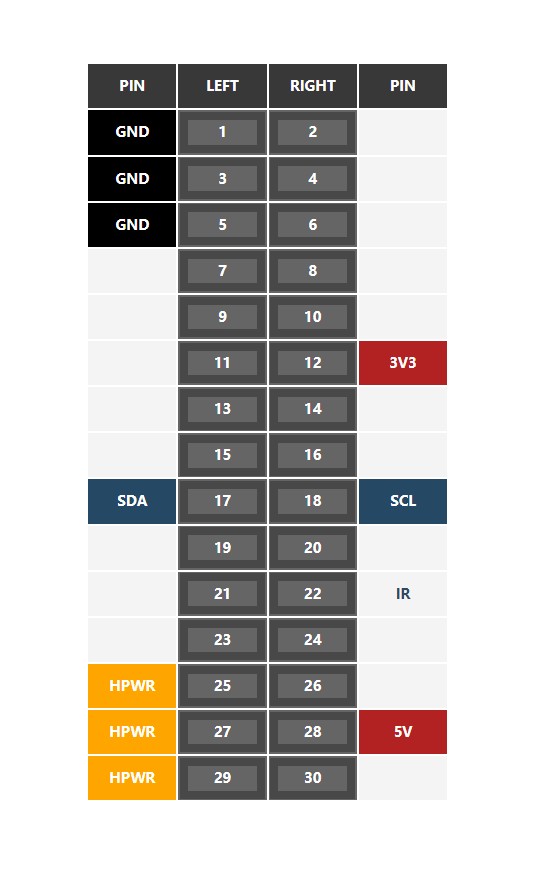

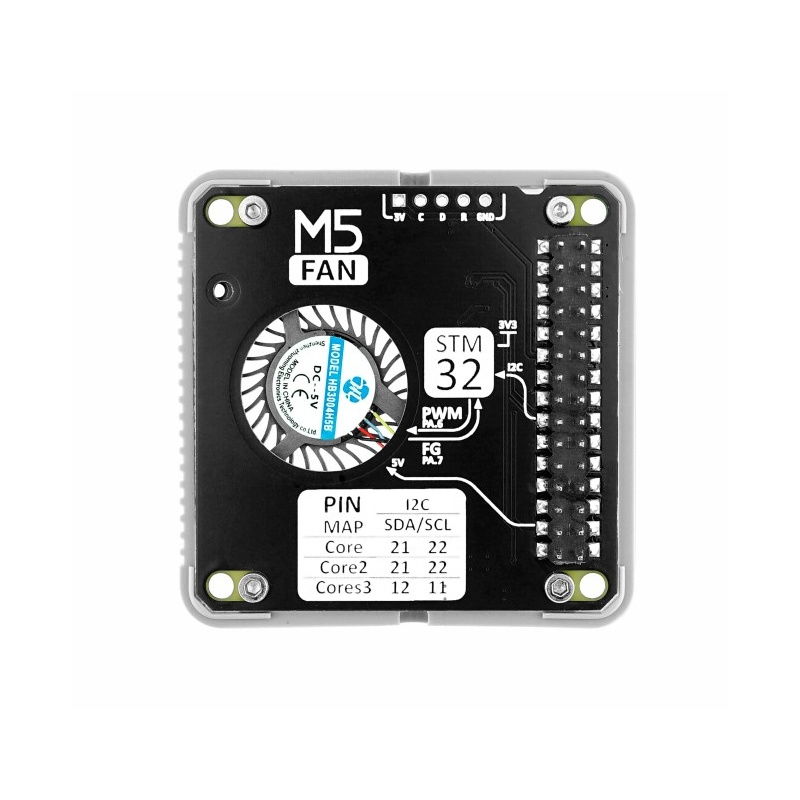

Schéma zapojení pinů.

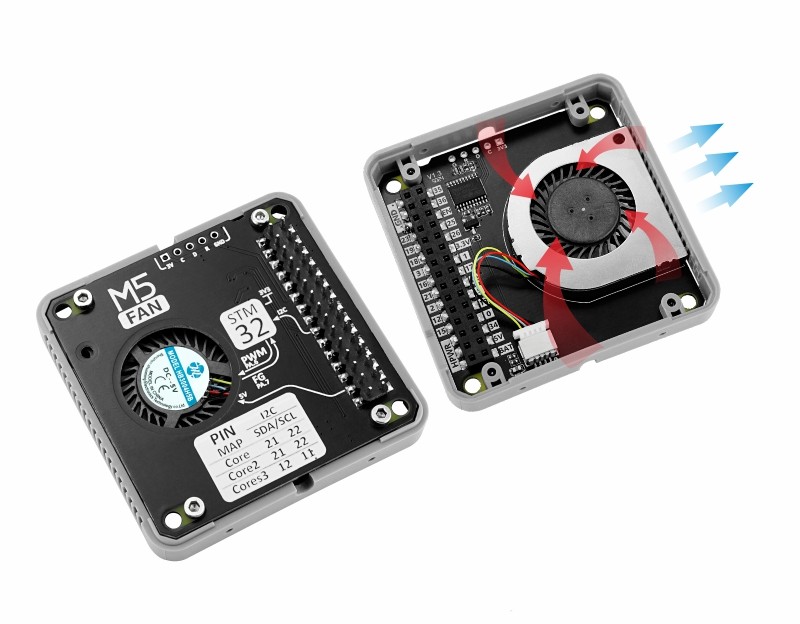

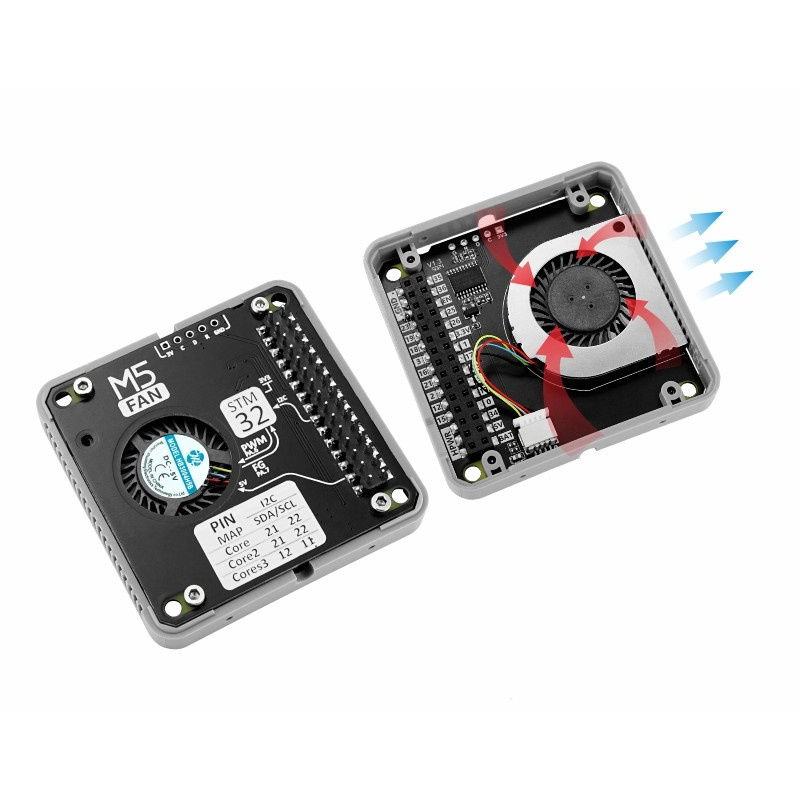

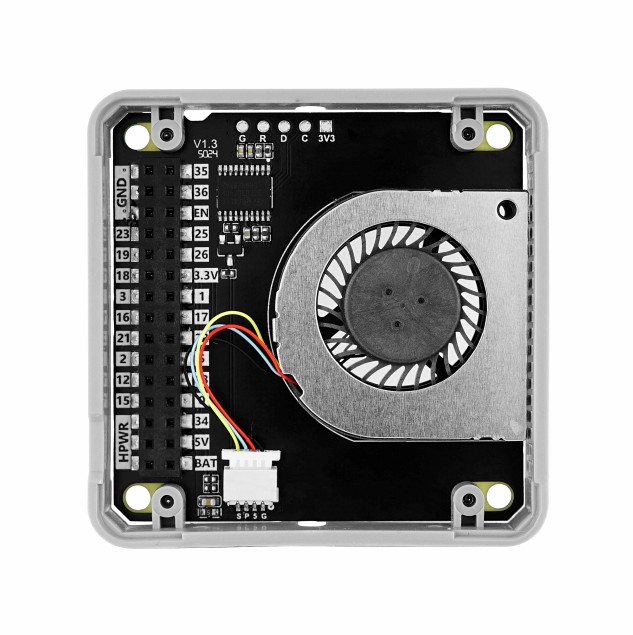

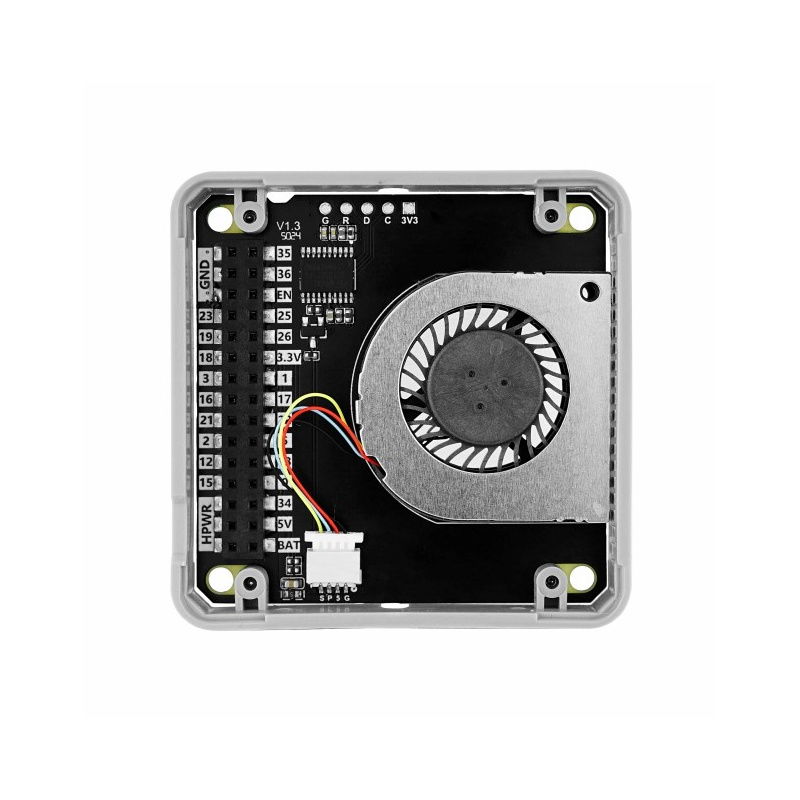

Modul je navržen pro chlazení ve stohovaných systémech, čímž efektivně zlepšuje tepelnou účinnost.
Programování a obsluha modulu Fan v1.1
Ventilátor je řízen přes rozhraní I2C pomocí protokolu poskytovaného společností M5Stack. Uživatelé mají přístup k registrům, které jim umožňují číst aktuální otáčky (RPM), nastavovat hodnotu PWM a sledovat provozní stav ventilátoru. Modul pracuje s Arduino IDE (speciální knihovna je k dispozici na GitHubu) a prostředím UIFlow 2.0 , což umožňuje snadné programování jak pro začátečníky, tak pro pokročilé uživatele. Výrobce také poskytuje hotový firmware a technickou dokumentaci k protokolu I2C.
Technické specifikace modulu Fan v1.1
- Mikrokontrolér: STM32F030F4P6
- Komunikační rozhraní: I2C (adresa 0x18)
- Napájení: 5V DC
- Spotřeba energie:
- PWM 20 %: 13,52 mA
- PWM 60 %: 56,19 mA
- PWM 100%: 125,14 mA
- Rychlost otáčení: 11500 ot./min ±10%
- Průtok vzduchu: 1,23 CFM
- Hluk (okolní 40,8 dB):
- PWM 20%: 48,6 dB
- PWM 60%: 64,5 dB
- PWM 100%: 70,6 dB
- Spotřeba v pohotovostním režimu: 503,49 µA
- Provozní teplotní rozsah: 0 °C až 40 °C
- Rozměry: 54 x 54 x 13,1 mm
- Hmotnost: 14,9 g

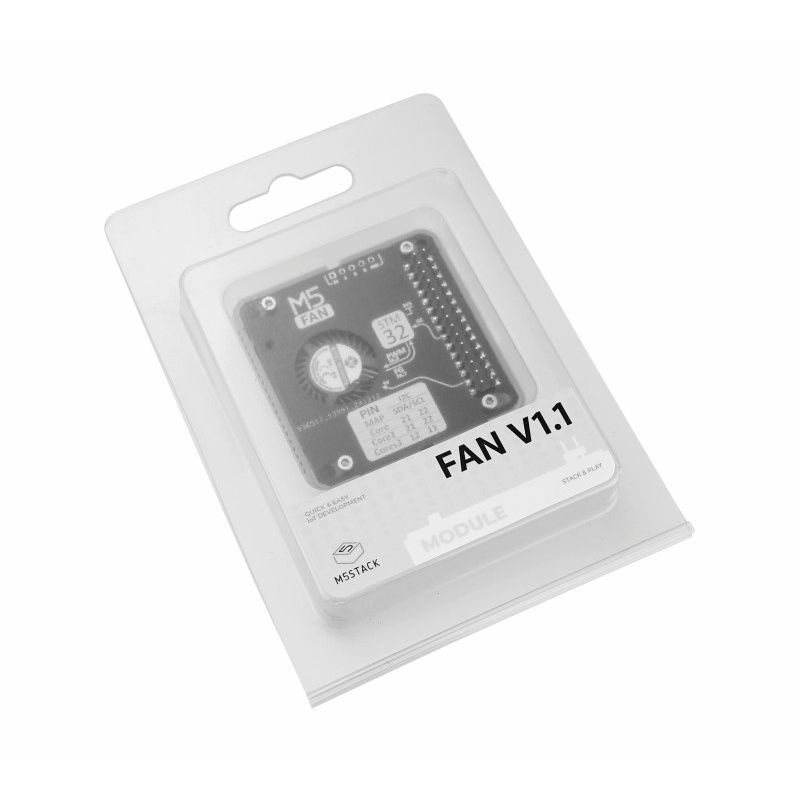

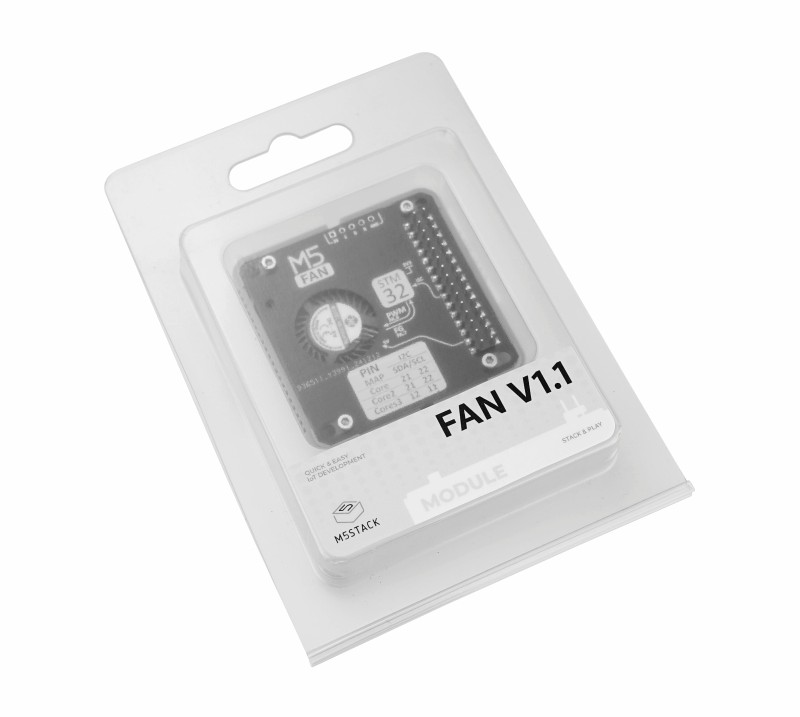

Obsah sady
- 1x Modul ventilátoru v1.1 (STM32F030)
Chladicí modul je určen pro systémy řady M5Stack Core.
