Popis produktu: Vývojová sada pro stopky - ESP32-S3 - vývojová sada - 1,75'' AMOLED displej - M5Stack C152
Vývojová sada M5Stack StopWatch byla navržena pro vývoj moderních mobilních elektronických zařízení vyžadujících atraktivní uživatelské rozhraní a bohatou sadu periferních funkcí. Srdcem zařízení je výkonný čip ESP32 -S3R8 vybavený 16 MB flash paměti a 8 MB PSRAM , který umožňuje implementaci pokročilých aplikací s podporou grafiky, zvuku a bezdrátové komunikace. Modul integruje vysoce kvalitní kruhovou AMOLED obrazovku s touchpadem, audio systém s MEMS mikrofonem a reproduktorem, šestiosý pohybový senzor BMI270 a hodiny reálného času RX8130CE . Dále jsou k dispozici programovatelná tlačítka, vibrační motor a řada rozšiřujících rozhraní pro připojení dalších modulů a senzorů . Vestavěný systém správy napájení M5PM1 a baterie s kapacitou 450 mAh zajišťují pohodlný mobilní provoz a zároveň nízkou spotřebu energie.

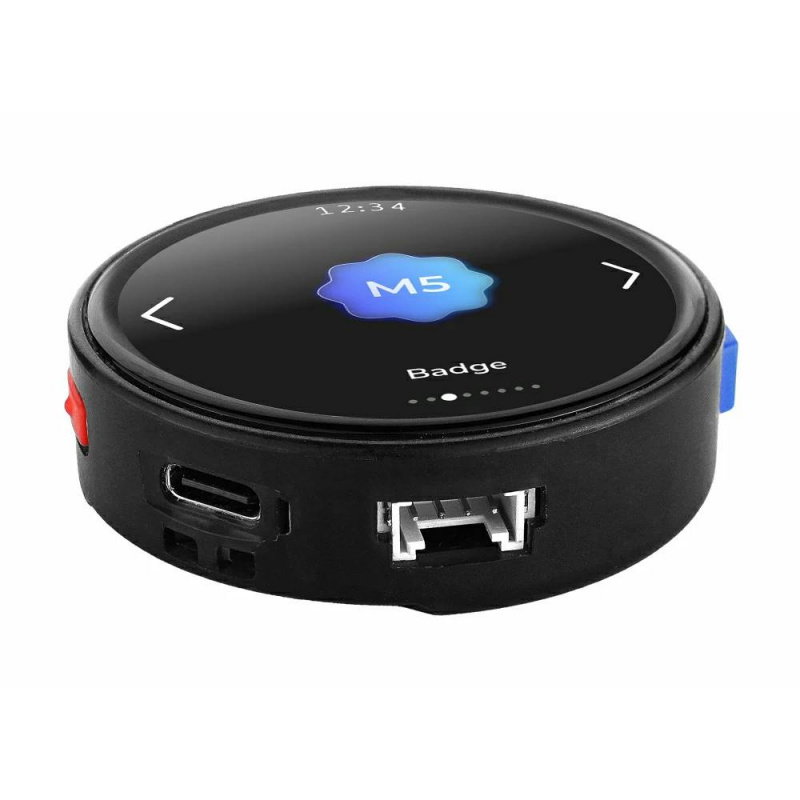

Vývojová sada pro stopky - ESP32-S3 - vývojová sada - 1,75'' AMOLED displej - M5Stack C152.

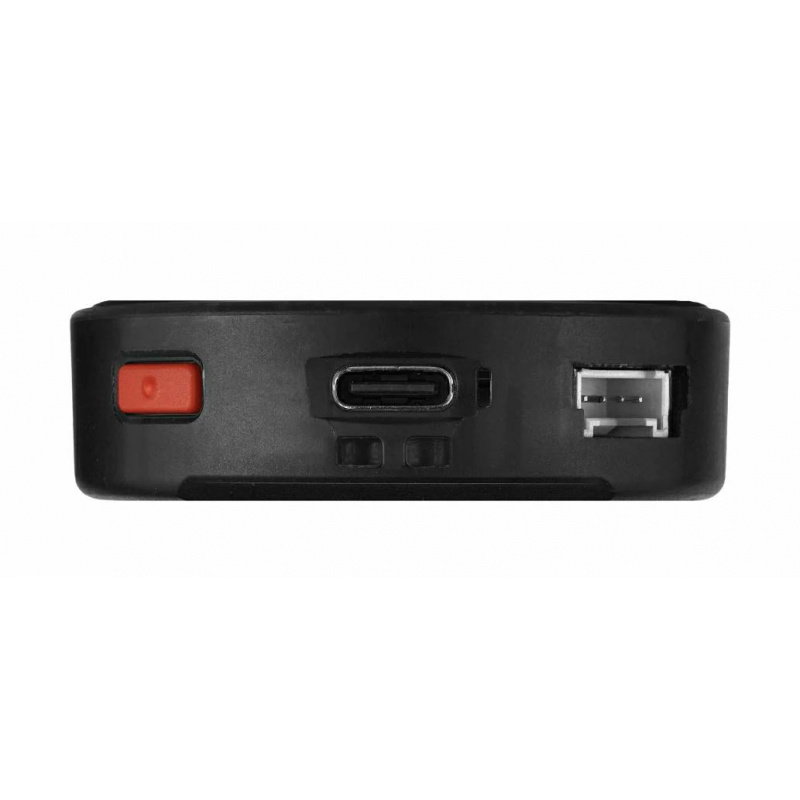

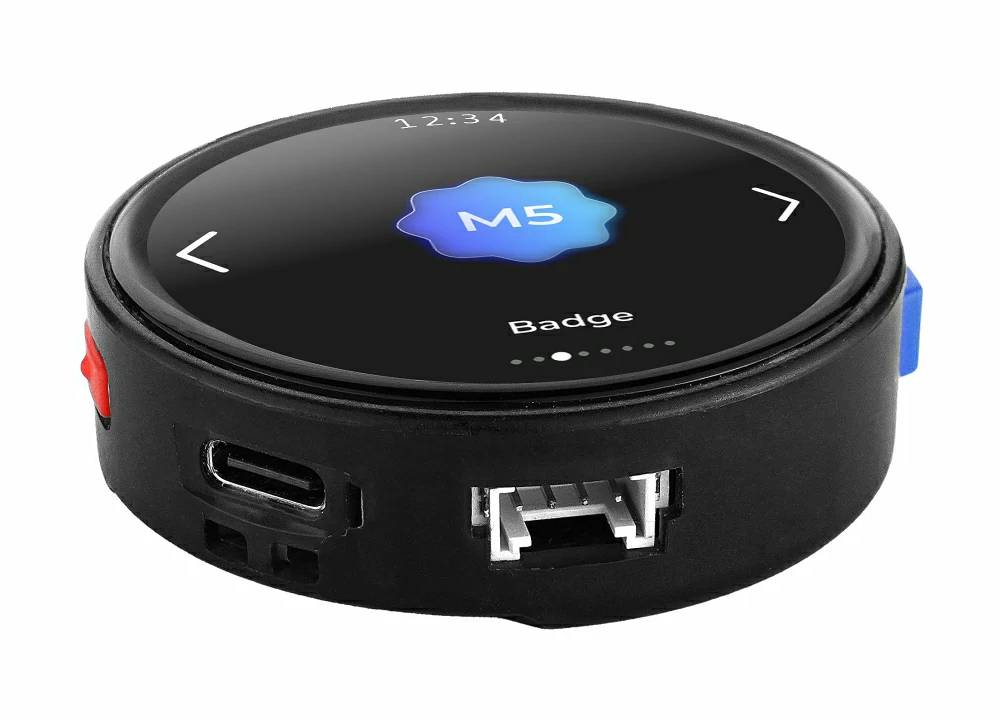

Vývojářská sada M5Stack StopWatch nabízí rozsáhlé možnosti rozšíření díky konektoru Grove.
Hlavní vlastnosti vývojářské sady stopek
- ESP32-S3R8 : Dvoujádrový procesor Xtensa LX7 s taktem až 240 MHz
- Velká paměť : 16 MB Flash a 8 MB PSRAM umožňuje implementaci rozsáhlých aplikací
- Dotyková obrazovka AMOLED : 1,75" kulatý displej s rozlišením 466 x 466 px
- Bezdrátové připojení : 2,4 GHz WiFi komunikace
- Audio systém : MEMS mikrofon, kodek ES8311 a zesilovač AW8737A s 1W reproduktorem
- IMU BMI270 : šestiosý akcelerometr a gyroskop pro detekci pohybu a orientace
- RTC RX8130CE : přesné časování v reálném čase
- Interakce s uživatelem : dvě programovatelná tlačítka, tlačítko napájení a vibrační motor
- Rozšíření projektu : Konektor HY2.0-4P a zadní rozšiřující sběrnice
- Mobilní zdroj napájení : Li-Po baterie 450 mAh a systém řízení spotřeby M5PM1
Rozšiřující rozhraní a kompatibilita s moduly M5Stack

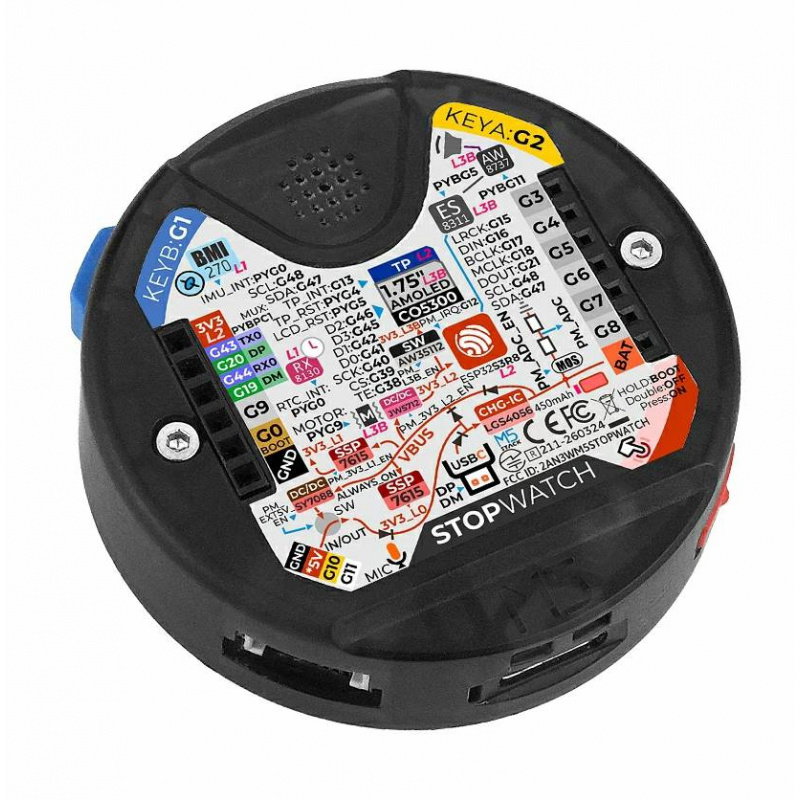

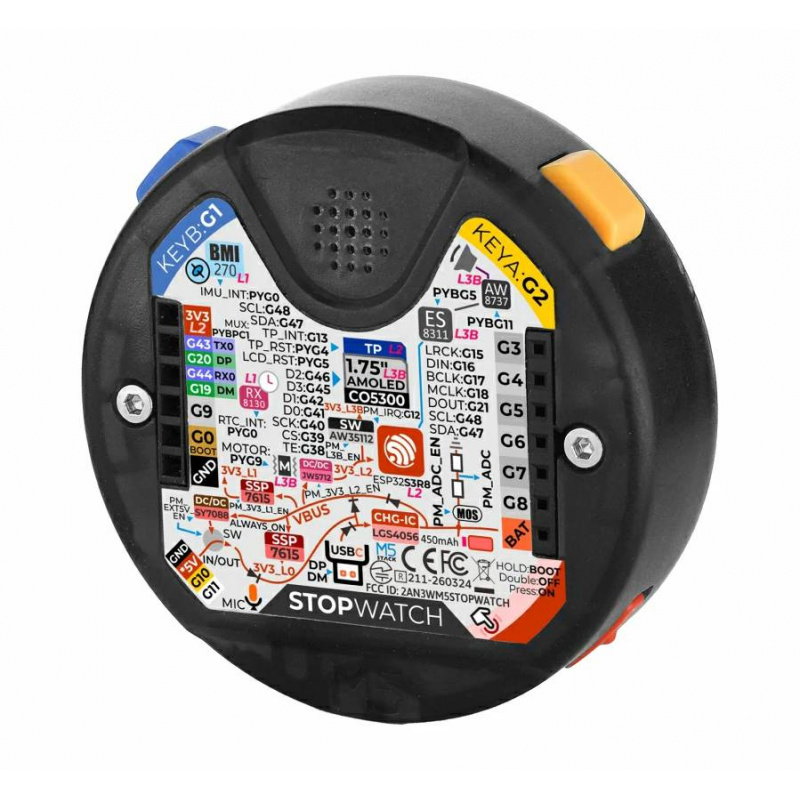

Vývojářská sada M5Stack StopWatch nabízí rozsáhlé možnosti rozšíření díky konektoru HY2.0-4P (Grove) a 2,54mm zadním rozšiřujícím sběrnicím. To umožňuje připojení senzorů prostředí, komunikačních modulů, displejů, serv a dalšího příslušenství dostupného v ekosystému M5Stack . Na desce jsou k dispozici linky GPIO vedoucí k rozšiřující sběrnici, stejně jako rozhraní I2C, UART a napájení. Konstrukce je kompatibilní s mnoha moduly Grove a příslušenstvím M5Stack. To vám umožňuje rychle sestavovat složité IoT systémy, měřicí zařízení nebo HMI, aniž byste museli navrhovat vlastní elektroniku. Další výhodou je magnetický montážní systém na zadní straně pouzdra a otvor pro upevnění na šňůrku , který usnadňuje integraci s přenosnými projekty a nositelnými zařízeními.

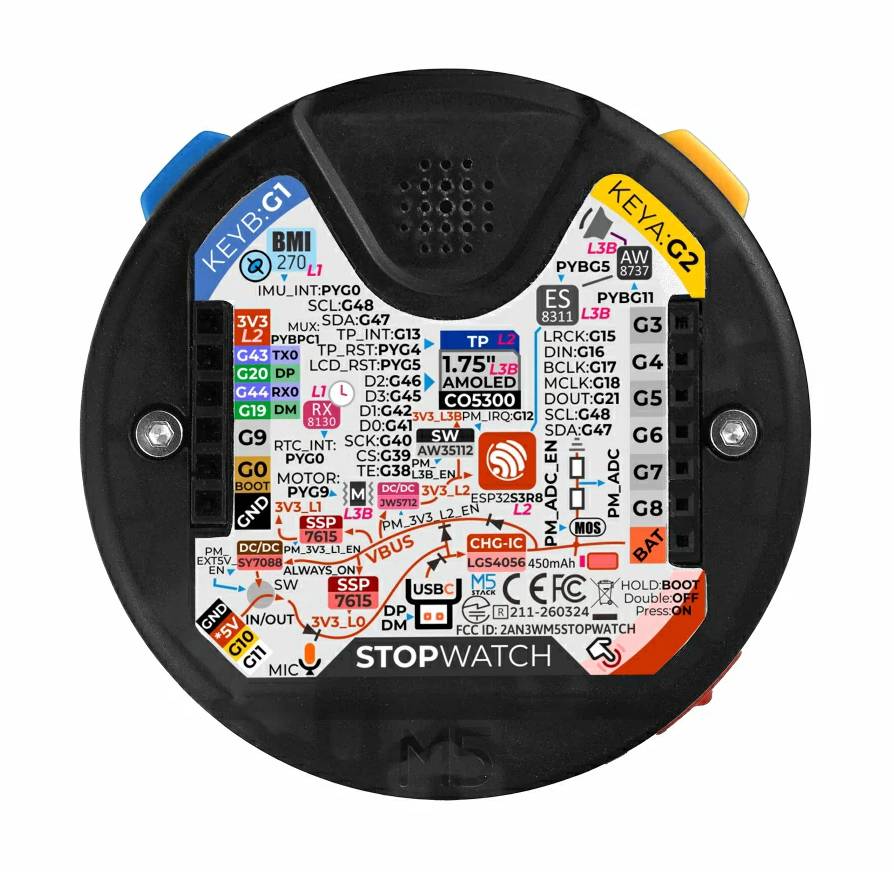

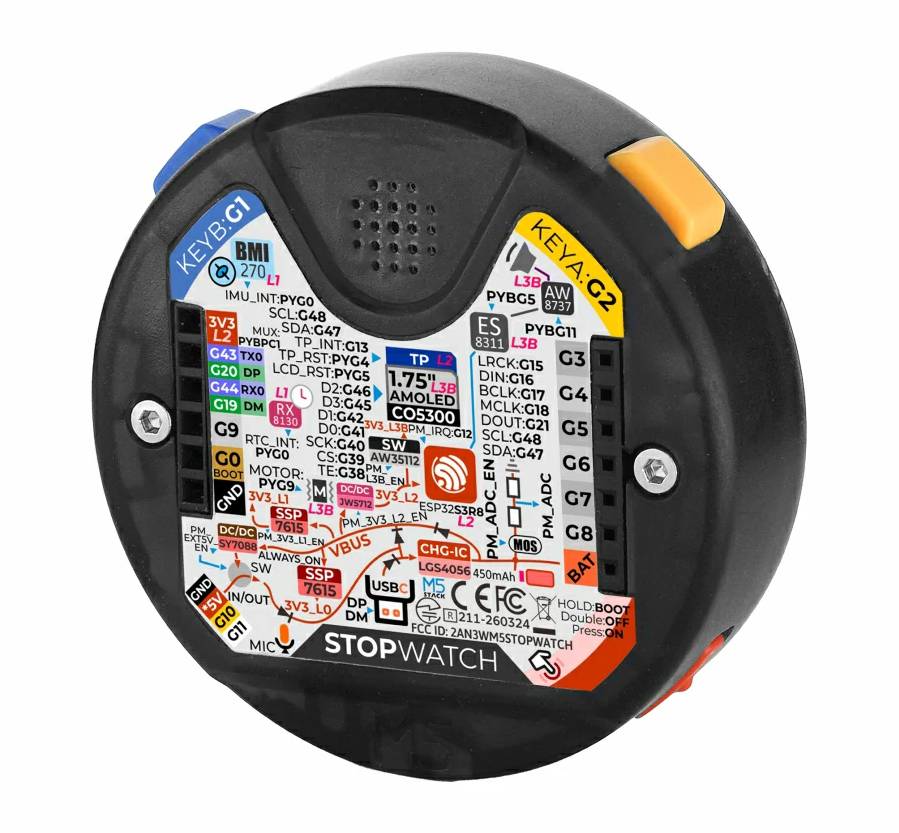

Vývojová deska založená na mikrokontroléru ESP32-S3R8.

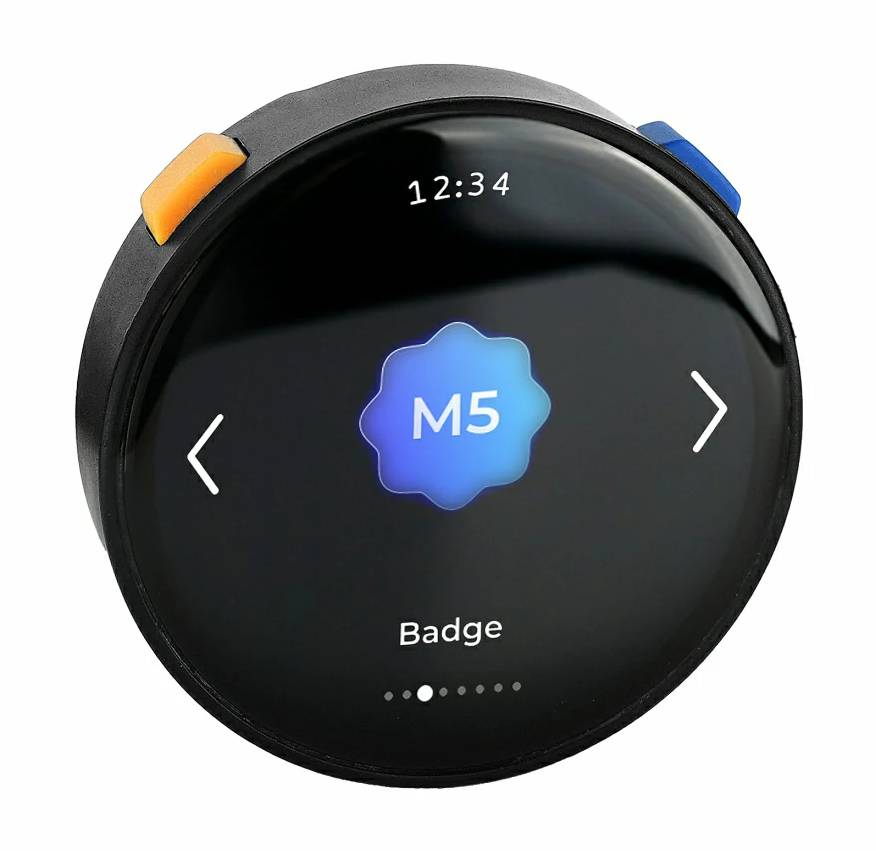

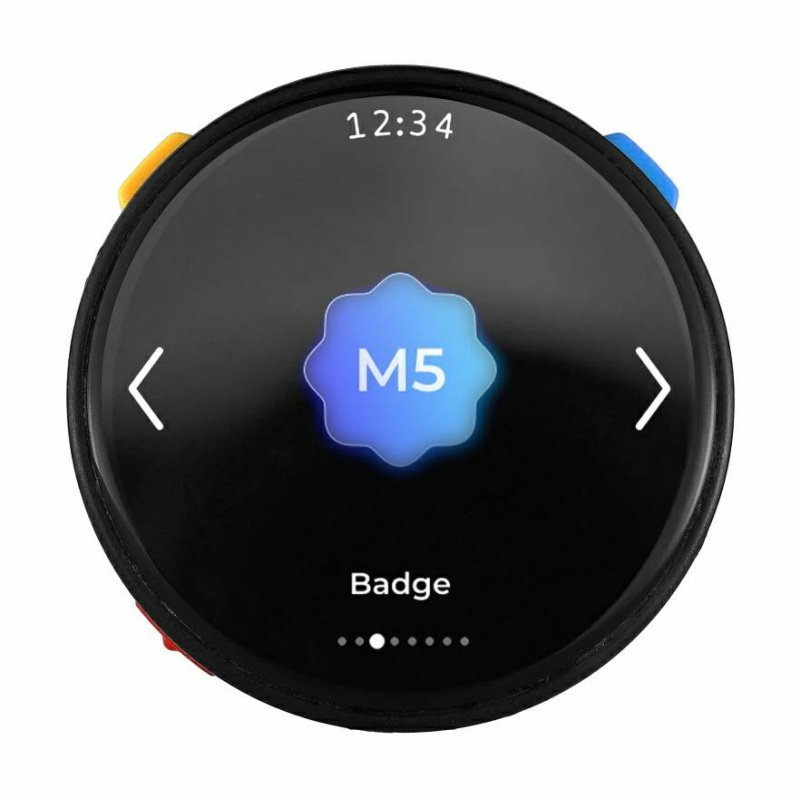

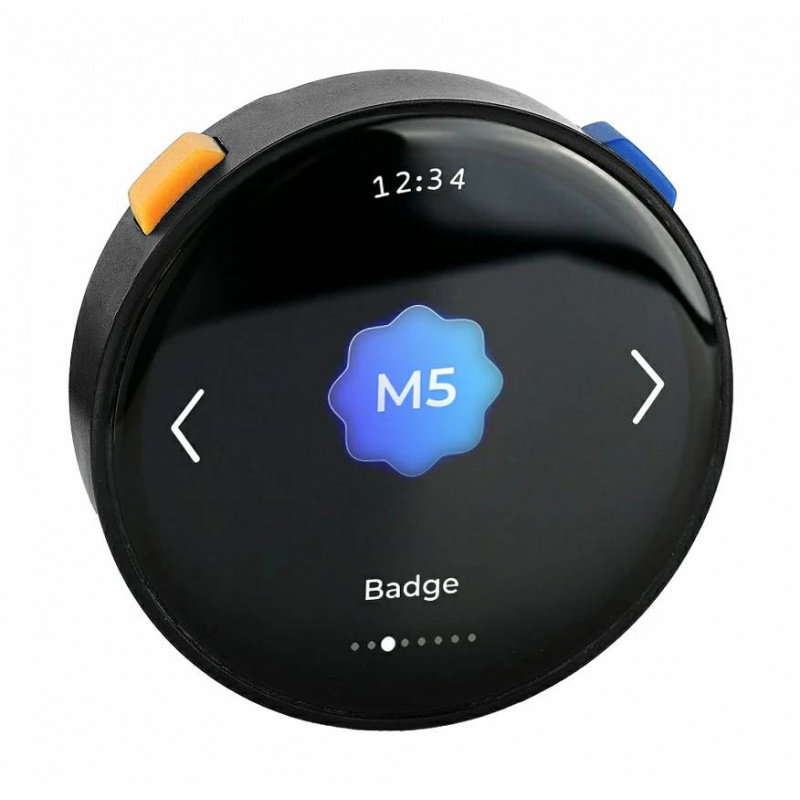

Modul má kulatý, 1,75'' dotykový AMOLED displej s rozlišením 466 x 466 px.
Programování a ovládání ESP32-S3
Výrobce poskytuje rozsáhlou programovací podporu pro různé uživatelské skupiny. Začátečníci mohou využít platformu UiFlow2 , která umožňuje vývoj grafických aplikací bez nutnosti psaní kódu. Pokročilí uživatelé mohou zařízení programovat v prostředí Arduino IDE , PlatformIO a ESP-IDF a získat tak plný přístup k možnostem ESP32-S3. Výrobce poskytuje knihovny M5Unified, M5GFX, M5PM1 a M5IOE1 , které výrazně zjednodušují ovládání displeje, napájení, zvuku a dalších komponent. Zařízení může také fungovat jako inteligentní hlasový asistent díky předinstalovanému softwaru Xiaozhi Voice Assistant . Programování a aktualizace firmwaru se provádějí přes port USB Type-C .
Technické specifikace vývojářské sady stopek
- Mikrokontrolér: ESP32-S3R8 dvoujádrový Xtensa LX7
- Taktovací frekvence procesoru: až 240 MHz
- Paměť: Flash 16 MB, PSRAM 8 MB
- Bezdrátové připojení: WiFi 2,4 GHz
- Displej: AMOLED 1,75'', 466 x 466 px
- Ovladač displeje: CO5300
- Rozhraní displeje: QSPI
- Dotykový panel: CST820B
- Tlačítka: 2 programovatelná + 1 tlačítko napájení
- Vibrační motor: ano
- Zvukový kodek: ES8311
- Mikrofon: MEMS mikrofon
- Reproduktor: 8Ω / 1W
- Audio zesilovač: AW8737A
- Snímač IMU: BMI270
- Terminál reálného času: RX8130CE
- Rozšiřující konektor: HY2.0-4P
- Zadní rozšiřující sběrnice: 2.54-7P a 2.54-6P
- Systém řízení spotřeby: M5PM1
- Kapacita baterie: 450 mAh
- Napájecí napětí: 5V DC přes USB typu C
- Otvor pro šňůrku: ano
- Magnetický montážní systém: ano
- Rozměry: 52 x 52 x 15,5 mm
- Hmotnost: 39 g
Obsah sady
- 1x Vývojářská sada stopek M5Stack
Vývojářská sada M5Stack StopWatch je vybavena programovatelnými tlačítky.
