Popis produktu: Digitální snímač vzdálenosti - 50 cm - Pololu 4064
Digitální snímač vzdálenosti pro detekci objektu v okruhu 50 cm . Napájecí napětí je v rozsahu od 3 V do 5,5 V a komunikace probíhá přes digitální rozhraní. Nízký stav je, když je detekován objekt, a vysoký stav, když senzor nezjistí nic. Vrátí čtení jako digitální puls, jehož šířka závisí na vzdálenosti detekovaného objektu. Čím dále je překážka, tím širší je impuls na výstupu snímače. Senzor nepřetržitě měří vzdálenost a používá pouze jeden digitální výstup . Modul vyrábí společnost Pololu.
Naše nabídka zahrnuje také další snímače vzdálenosti , včetně analogových a ultrazvukových snímačů, jakož i příslušenství pro snímače vzdálenosti .

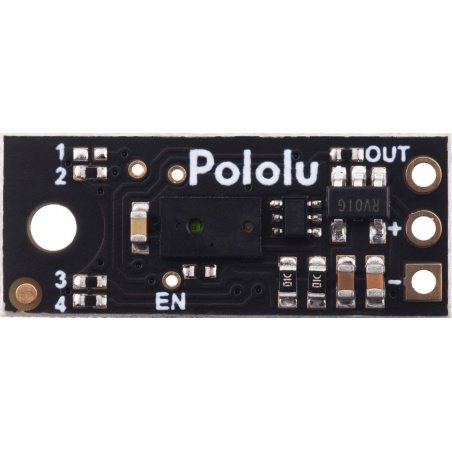

Senzor vzdálenosti s maximálním detekčním dosahem 50 cm.
Popis pinů snímače od Pololu.
Připojení snímače vzdálenosti
Modul má tři výstupy ve formě pájecích podložek:
- VIN - napájecí kolík v rozsahu od 3 V do 5 V.
- GND - základ systému
- OUT - digitální výstupní signál
Rozteč pinů je kompatibilní s konektory goldpin - rastrem 2,54 mm. Deska je navíc také vybavena kolíkem ENABLE , který je součástí výchozího nastavení a který lze použít k přepnutí systému do režimu nízké spotřeby energie.
Technické specifikace
- Výstupní hodnota: šířka digitálního impulzu
- Pracovní napětí: 3 V až 5,5 V
- Spotřeba energie:
- když je senzor zapnutý: 30 mA
- když je snímač vypnutý: 0,4 mA
- Maximální rozsah měření: až 50 cm (v závislosti na podmínkách prostředí a odrazivosti)
- Frekvence aktualizace naměřených hodnot: 50 Hz až 110 Hz (období od 20 ms do 9 ms)
- Zorné pole (FOV): 15 ° (Zorné pole se může lišit v závislosti na odrazivosti objektu a podmínkách prostředí)
- Rozměry senzoru: 21,6 x 8,9 x 3,1 mm
- Hmotnost: 0,4 g
Naměřená hodnota je ve formě digitálního impulzu, jehož šířka závisí na vzdálenosti detekovaného objektu.
