Popis produktu: xTool MetalFab - laserový svařovací a CNC řezací stroj - 800 W
xTool MetalFab 800 W je kompletní řešení pro moderní kovoobrábění. Systém se skládá z kompaktní laserové svářečky o výkonu 800 W a CNC řezačky s pracovní plochou 610 x 610 mm . Zařízení umožňuje svařování, ruční řezání, automatizované CNC řezání, odstraňování rzi, čištění povrchů a gravírování vybraných kovů v jednom pracovním prostředí. Vláknový laser s vlnovou délkou 1080 ±10 nm zajišťuje vysokou koncentraci energie, malou tepelně ovlivněnou zónu a esteticky příjemné svary a řezné hrany. Díky databázi více než 108 přednastavených nastavení materiálu, automatickému podávání drátu a inteligentnímu kamerovému systému můžete začít pracovat prakticky bez časově náročného výběru parametrů. MetalFab byl navržen pro kovoobráběcí dílny, prototypovací dílny, výrobce ocelových konstrukcí, umělecká studia a firmy vyrábějící malé a střední výrobní série.

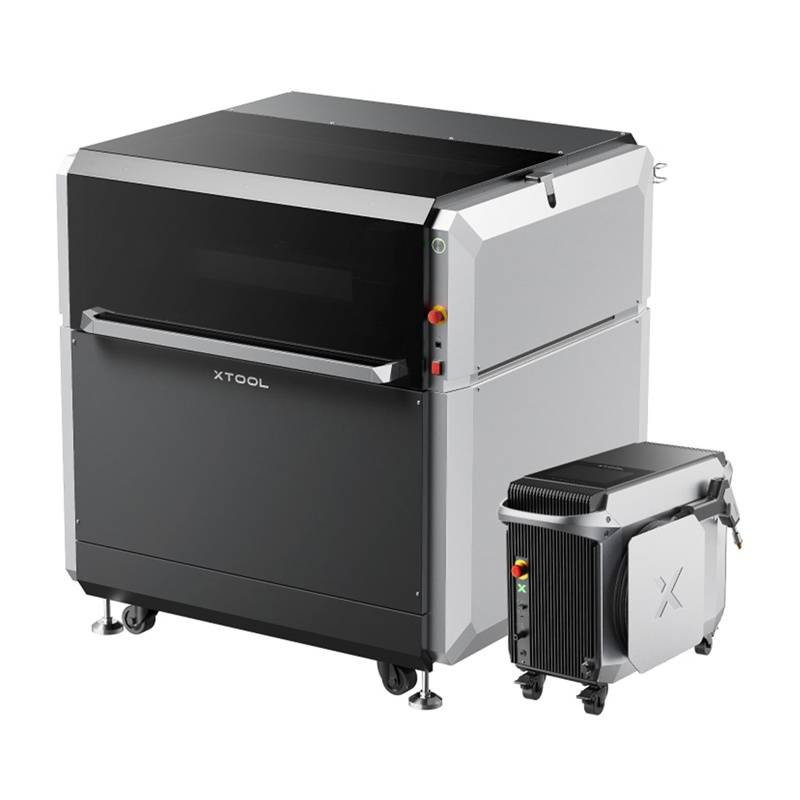

xTool MetalFab - laserová svářečka a CNC řezačka - 800 W.
MetalFab využívá laserový paprsek o výkonu 800 W a vlnové délce 1080 nm, který umožňuje přesné řezání a svařování.
Jak funguje xTool MetalFab?

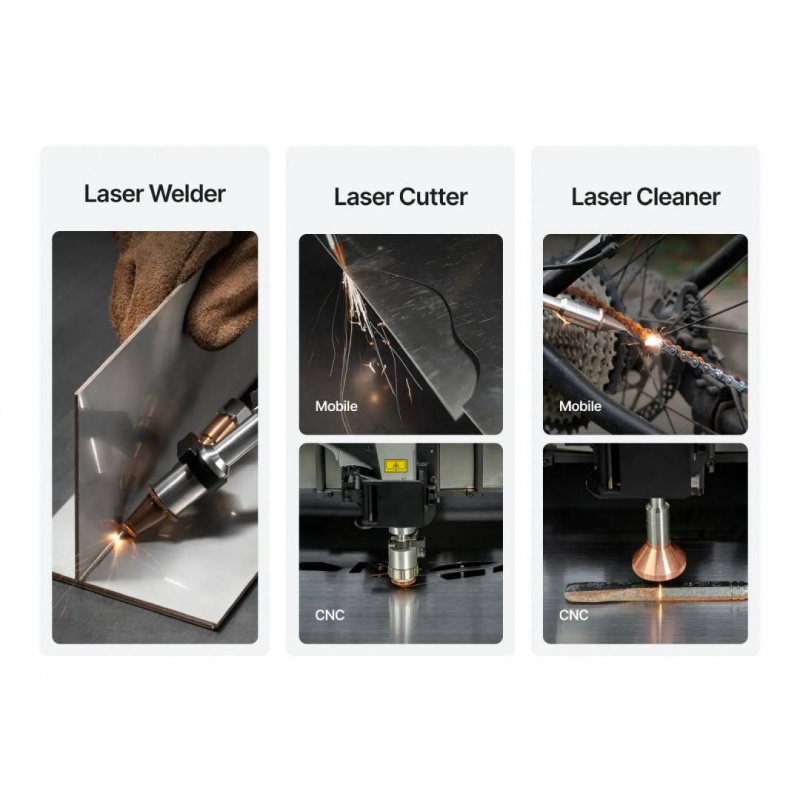

xTool MetalFab využívá technologii vláknového laseru, která generuje paprsek světla uvnitř vláknového laseru a poté jej směruje na pracovní hlavu. Tento zaostřený paprsek s vysokou energií rychle taví materiál, což umožňuje svařování nebo přesné řezy s minimální tepelně ovlivněnou zónou . Tím se minimalizuje deformace zpracovávaných součástí a umožňuje se čistý povrch bez nutnosti rozsáhlého následného zpracování. Svářecí a řezací stroj spolupracují jako jeden ekosystém . V závislosti na daném úkolu můžete přepínat mezi režimy svařování, ručního řezání, čištění a automatického CNC provozu . Parametry procesu se volí pomocí softwaru, který poskytuje hotové profily materiálu a umožňuje rychlou přípravu projektu.
800W laserová svářečka - přesné svařování kovů
Laserová svářečka xTool MetalFab je vybavena vláknovým laserem o výkonu 800 W , který umožňuje vysoce kvalitní svary s minimálním rozstřikem a omezenou deformací materiálu. Zařízení podporuje kontinuální, bodové a pulzní svařování , takže je vhodné jak pro tenké součásti, tak pro náročnější ocelové konstrukce. Model s výkonem 800 W dokáže svařovat kovy o tloušťce od 0,2 mm do 4 mm, včetně nerezové oceli, uhlíkové oceli a pozinkovaných plechů . až 3 mm pro hliník a mosaz. Integrovaný podavač drátu zjednodušuje obsluhu, zvyšuje pracovní komfort a zajišťuje rovnoměrné podávání přídavného materiálu během svařování. Laser lze také použít k ručnímu řezání kovů a čištění povrchů od rzi, barvy a zbytků po svařování , což umožňuje jednomu zařízení nahradit několik tradičních dílenských nástrojů.
Technologie vláknového laseru minimalizuje tepelně ovlivněné zóny na ≤ 0,05 mm.
Kamera poskytuje přesné polohování s odchylkou menší než 0,2 mm.
CNC řezací stroj - automatické a opakovatelné řezání

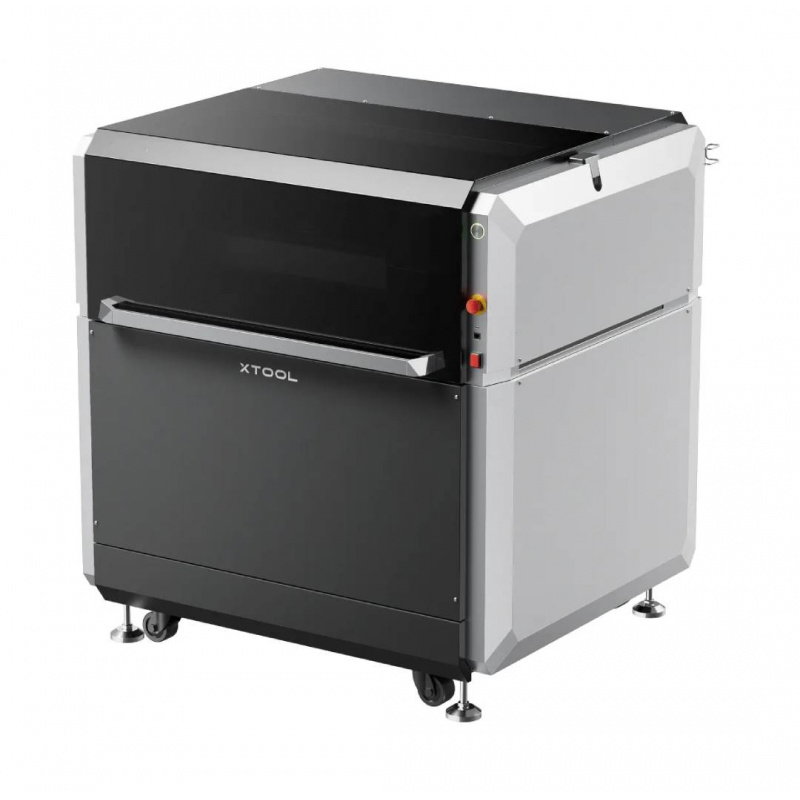

CNC řezací stroj xTool MetalFab doplňuje laserovou svářečku a umožňuje automatické řezání plechů s vysokou přesností a opakovatelností . Pracovní plocha 610 x 610 mm a funkce průchozího stolu umožňují zpracování delších obrobků bez nutnosti jejich dělení. V kombinaci se svářečkou o výkonu 800 W systém provádí řezy bez otřepů na uhlíkové oceli a pozinkovaných plechech do tloušťky 8 mm , nerezové oceli do tloušťky 4 mm a hliníku a mosazi do tloušťky 2 mm . Přesnost polohování ±0,1 mm a maximální provozní rychlost 400 mm/s umožňují výrobu jak konstrukčních prvků, tak přesných dekorativních detailů. Díky stabilnímu vodicímu systému, inteligentnímu řízení pohybu a optimalizovaným provozním algoritmům zajišťuje zařízení vysokou kvalitu hran a opakovatelné výsledky, a to i při hromadné výrobě.
Duální kamery a inteligentní správa záběrů

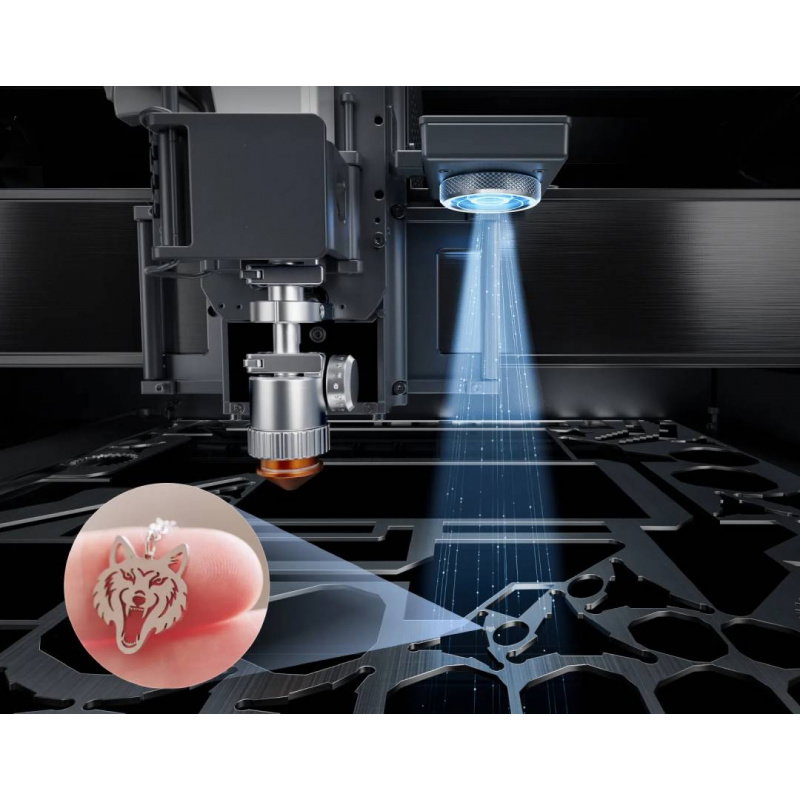

Jednou z největších výhod systému xTool MetalFab je použití dvou kamer spolupracujících s inteligentním řídicím softwarem . Panoramatická kamera s rozlišením 16 MPx analyzuje celou pracovní oblast, automaticky detekuje polohování materiálu a upravuje návrhy tak, aby maximalizovala využití plechu. Tím se snižuje odpad a dosahuje se míry využití materiálu až 98,7 %. Druhým prvkem systému je kamera s blízkým záběrem, která je zodpovědná za přesné polohování dílů . To umožňuje přesné polohování počátečního bodu s odchylkou menší než 0,2 mm , což je obzvláště důležité při výrobě malých dílů, hromadné výrobě a opětovném obrábění dříve připravených dílů. Systém také využívá inteligentní algoritmy pro plánování řezné dráhy, které automaticky optimalizují sled operací . To zkracuje pracovní dobu, snižuje spotřebu spotřebního materiálu a zlepšuje efektivitu celého výrobního procesu. Technologie VibeFreeCut, FlexiTrack a ObstacleFree navíc stabilizují pohyb řezné hlavy, snižují vibrace a zvyšují přesnost obráběných dílů.
Inteligentní uspořádání prvků umožňuje maximální využití materiálu.
Software xTool MetalFab
xTool MetalFab je vybaven intuitivním softwarem určeným jak pro začátečníky, tak pro profesionální dílny. Jasné rozhraní provede obsluhu každým krokem procesu a umožní rychlou přípravu projektu bez nutnosti ručního výběru parametrů procesu. Systém má databázi více než 108 hotových profilů materiálů , které pokrývají nejoblíbenější druhy oceli, hliníku, mosazi a dalších kovů. Jednoduše vyberte vhodný materiál a zařízení automaticky vybere parametry laseru, provozní rychlost a další nastavení procesu . Tím se výrazně snižuje počet pokusů o proces a spotřeba materiálu. Software také nabízí automatické plánování řezné dráhy, inteligentní umístění prvků na plechu, řízení projektů a ovládání svařovacího i CNC řezacího stroje z jednoho pracovního prostředí. Díky tomu je celý proces – od přípravy návrhu až po výrobu – rychlý a snadný.
Bezpečnost práce
Práce s vláknovým laserem vyžaduje použití účinných systémů ochrany obsluhy. xTool MetalFab splňuje požadavky na lasery třídy 4 a je držitelem příslušných bezpečnostních certifikátů , které umožňují jeho použití v profesionálních aplikacích v souladu s platnými normami. Zařízení je vybaveno rozsáhlým bezpečnostním systémem, včetně monitorování laseru, regulace teploty, inteligentní správy chlazení a ochrany proti nesprávné obsluze . Stabilní chlazení vzduchem a pokročilý systém regulace teploty zajišťují vysoký výkon i při delším provozu. Sada obsahuje ochranné brýle určené pro práci s laserem o vlnové délce 1080 nm, tepelně odolné rukavice a bezpečnostní pokyny. CNC řezací stroj je navíc vybaven účinným systémem odsávání kouře a procesních plynů , který zlepšuje pracovní komfort a pomáhá udržovat čisté pracovní prostředí.
xTool MetalFab zajišťuje stabilní výkon i při teplotách od -10 °C do 40 °C.

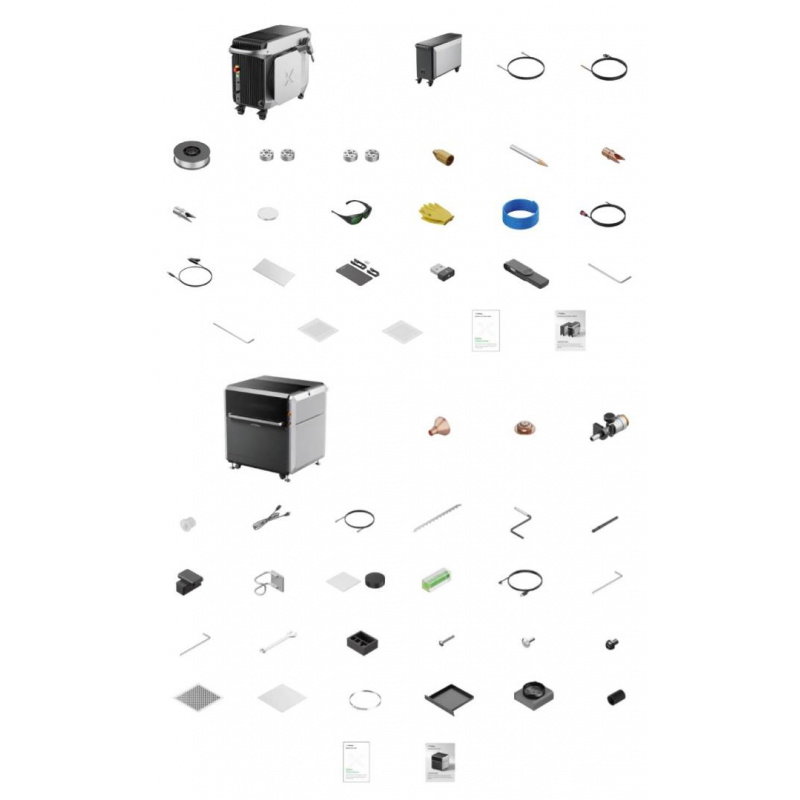

Prvky obsažené v sadě.
Obsah sady

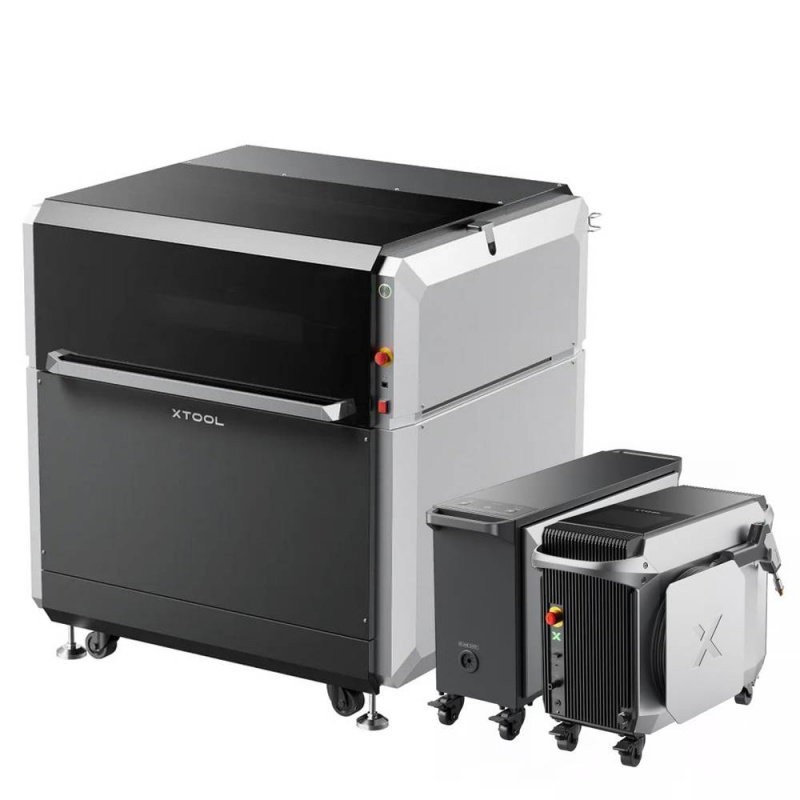

- Laserová svářečka xTool MetalFab 800 W
- Podavač drátu
- CNC řezací stroj xTool MetalFab
- Příslušenství - podrobný obsah v uživatelské příručce svářečky a CNC řezačky
| Technické specifikace laserové svářečky xTool MetalFab 800 W | |
|---|---|
| Model | MHJ-K006-240 |
| Výkon laseru | 800 W |
| Typ laseru | vláknový optický laser |
| Svařovací režimy | kontinuální (CW), modulovaný (MW) |
| Vlnová délka laseru | 1080 ± 10 nm |
| Podporované tloušťky materiálu | od 0,2 mm do 4 mm (ocel, titan), až 3 mm (hliník, mosaz) |
| Šířka čištění | až 45 mm (s volitelným příslušenstvím MaxClean), až 10 mm po svaření |
| Podporované materiály | nerezová ocel, uhlíková ocel, hliník, mosaz, titan, pozinkovaná ocel, slitiny hořčíku, niklu a zinku |
| Účinnost fotoelektrické konverze | 36 % |
| Doporučené plyny | dusík, argon, kyslík - 99,99 % |
| Délka kabelu hlavy | 3,5 m |
| Minimální poloměr ohybu kabelu | ≥ 150 mm |
| Napájecí napětí | od 200 V do 240 V AC, 50/60 Hz |
| Maximální spotřeba proudu | 15 A |
| Jmenovitý výkon | 3000 W |
| Chlazení | chlazení vzduchem |
| Bezpečnostní certifikace | třída 4 (bezpečnost pro lasery třídy 4) |
| Provozní teplota | od -10 °C do 40 °C |
| Skladovací teplota | od -10 °C do 60 °C |
| Vlhkost okolí | od 10 % do 85 % |
| Rozměry | 632 × 304 × 472 mm |
| Mše | 35 kg |
| Technické specifikace podavače drátu | |
| Rychlost podávání drátu | od 2 mm/s do 100 mm/s |
| Podporované průměry drátů | 0,8 mm, 1 mm, 1,2 mm, 1,6 mm |
| Maximální hmotnost cívky | 15 kg |
| Max. vnější průměr cívky | 300 mm |
| Max. tloušťka cívky | 105 mm |
| Délka podávací trubice drátu | 3 m |
| Provozní napětí | 24 V stejnosměrného proudu |
| Rozměry | 232 × 664 × 417 mm |
| Mše | 13,2 kg |
| Technické specifikace CNC řezacího stroje xTool MetalFab | |
| Pracovní oblast | 610 x 610 mm |
| Maximální tloušťka řezu | až 10 mm |
| Přesnost pohybu | ±0,1 mm |
| Maximální provozní rychlost | 400 mm/s |
| Rozsah osy Z | 90 mm |
| Rozměry | 1175 × 1157 × 1230 mm |
| Mše | 150 kg |
