Popis produktu: Zamel Supla GBM-03 - pojistkový modul - třífázová ochrana 3 x 500 mA
Zamel Supla GBM-03 je pojistkový modul určený k ochraně elektrických obvodů před proudovými přepětími nad povolenou mez. Jeho konstrukce umožňuje ochranu tří nezávislých fází v jediné kompaktní skříni montované na DIN lištu (TH35), což šetří místo v rozvaděči. Modul je vybaven třemi pojistkami 500 mA , které lze vyměnit za pojistkové vložky s jmenovitým proudem až 6,3 A. Viditelné přerušení obvodu po vyjmutí nebo spálení pojistky zajišťuje rychlé rozpoznání stavu ochrany.

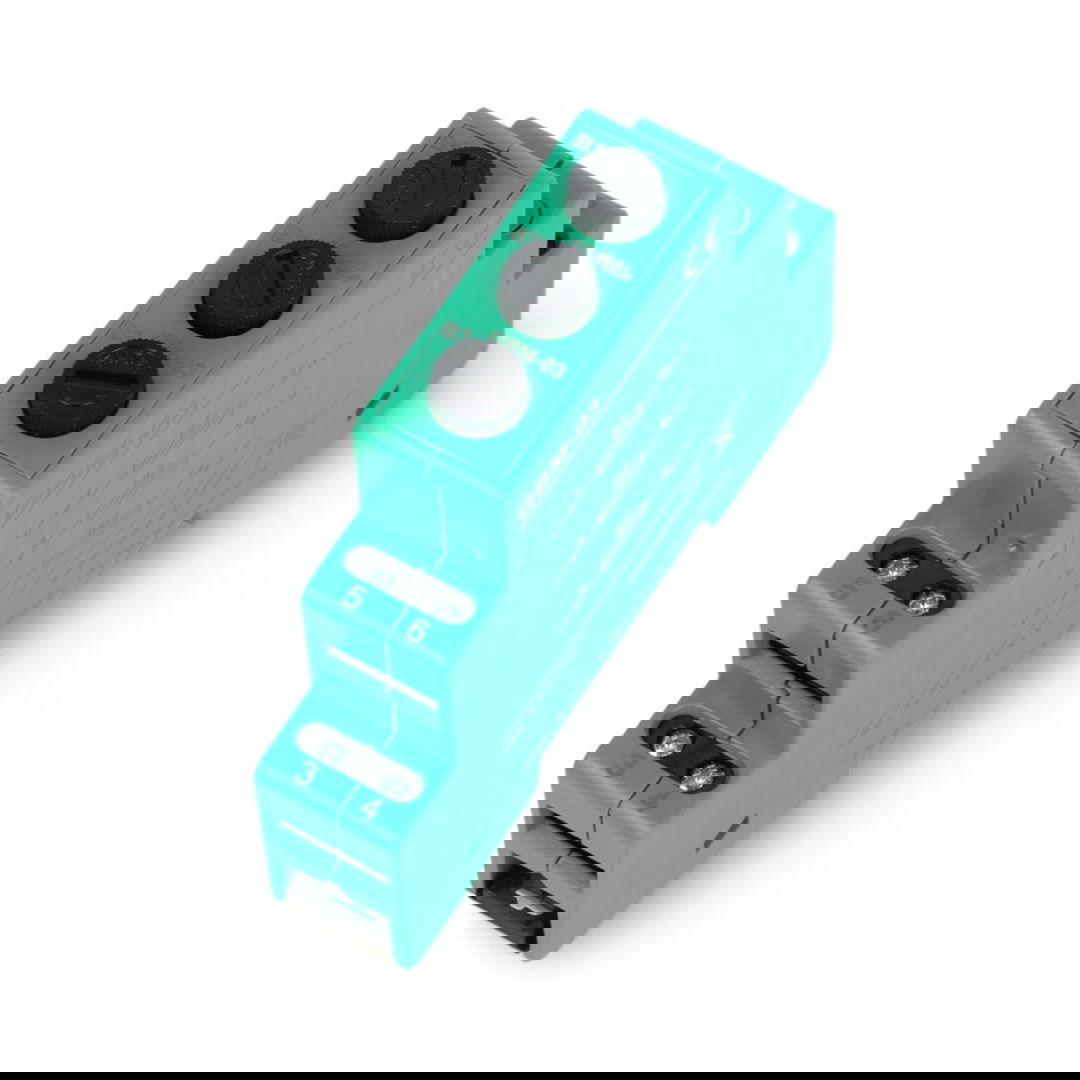

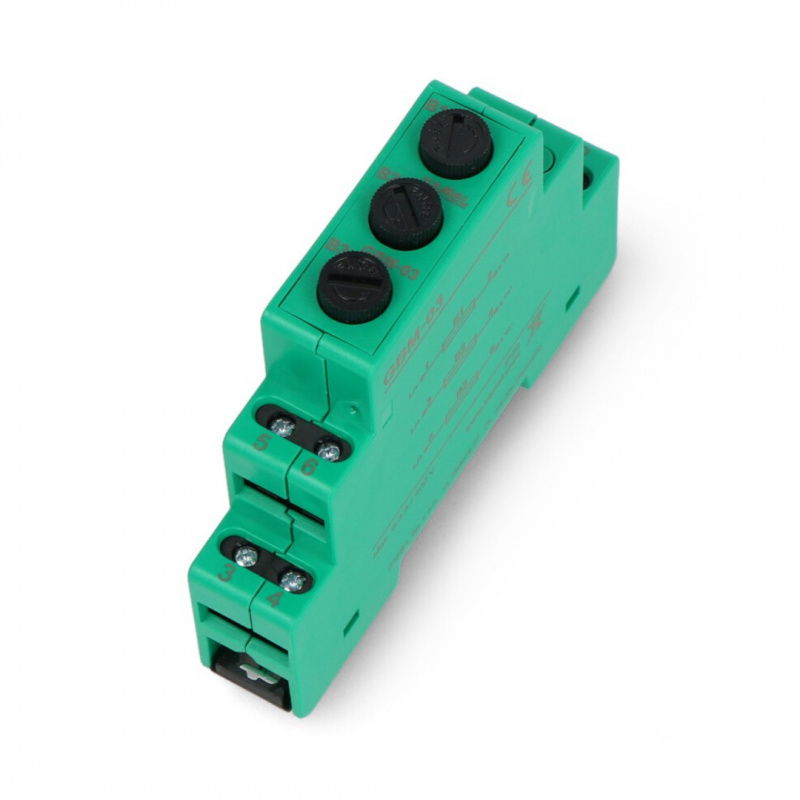

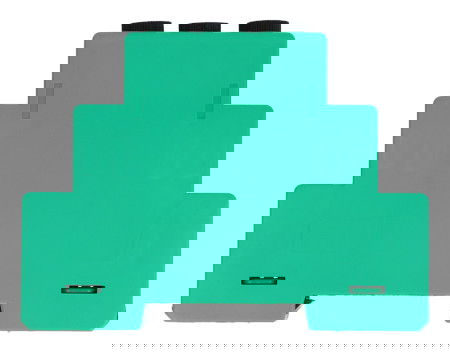

Zamel Supla GBM-03 - pojistkový modul - třífázová ochrana 3 x 500 mA.

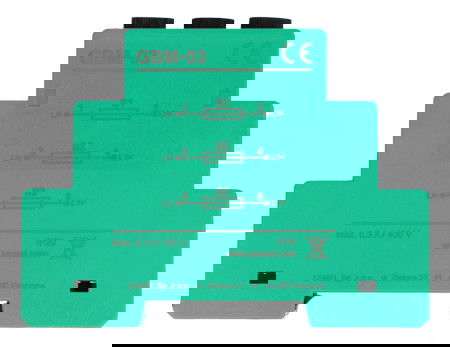

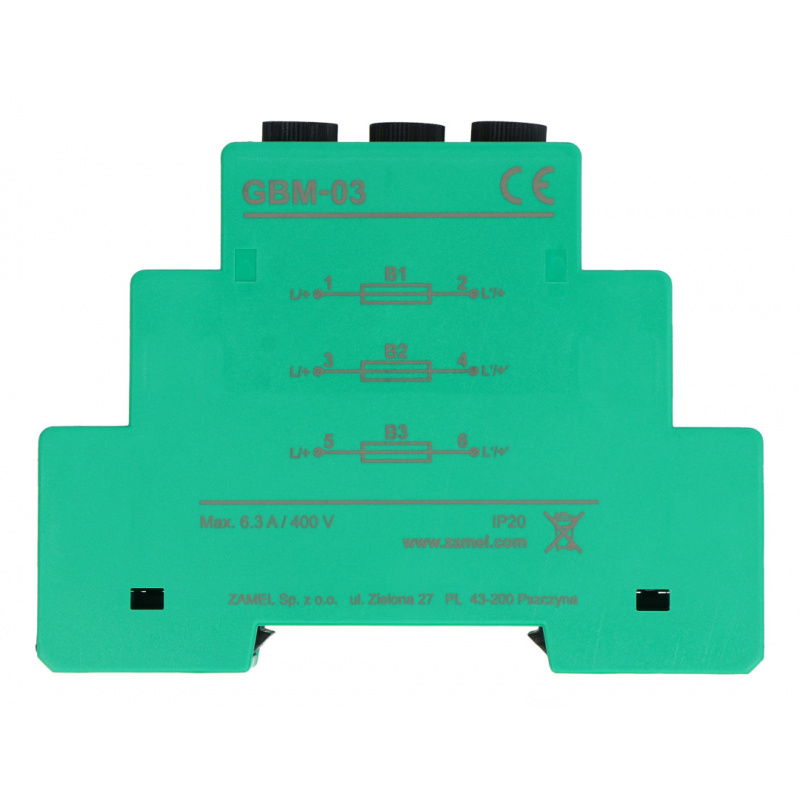

Maximální ochranný proud je 3 x 6,3 A pro napětí 400 V.
Hlavní vlastnosti modulu

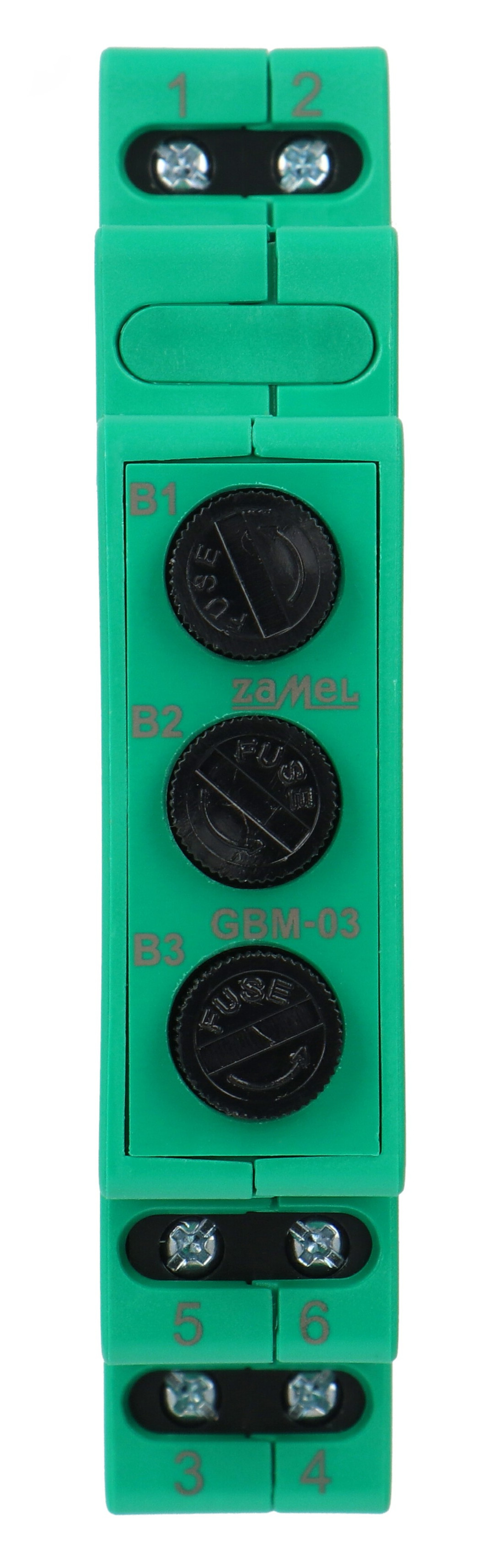

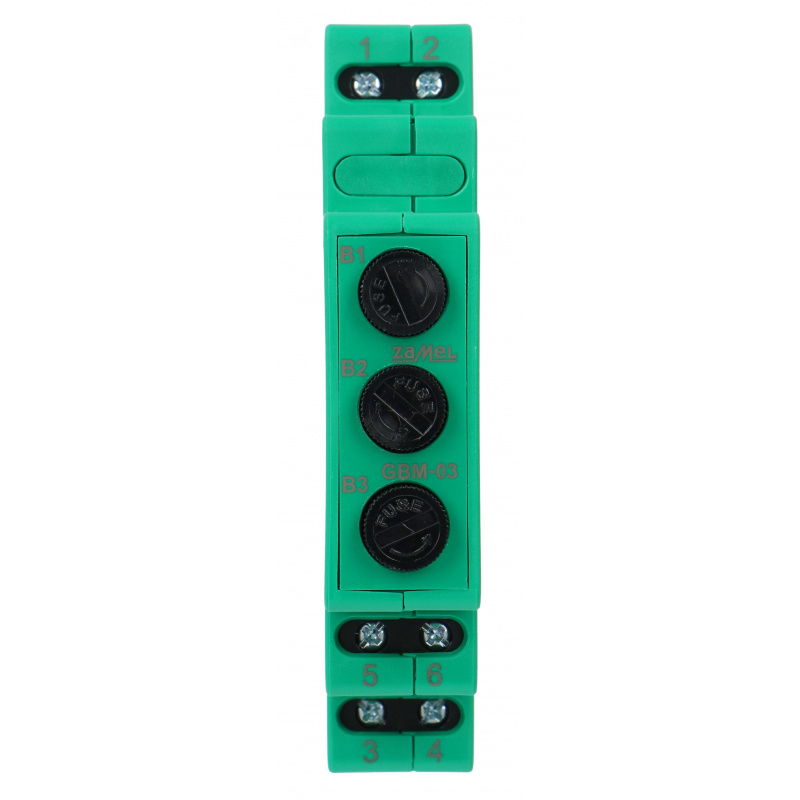

- Třífázová ochrana v jednom krytu: tři nezávislé pojistky v jednom modulu
- Kompaktní rozměry: šířka pouhých 17,5 mm šetří místo v rozvaděči
- Pojistkové vložky: Ø 5 x 20 mm, součástí dodávky - 3 x 500 mA
- Maximální ochranná hodnota: 3 x 6,3 A pro napětí do 400 V
- Bezpečné připojení: konektory pro vodiče s průřezem 0,2 mm² až 2,5 mm²
- Snadná instalace: na standardní lištu TH35
Montáž a připojení modulu GBM-03

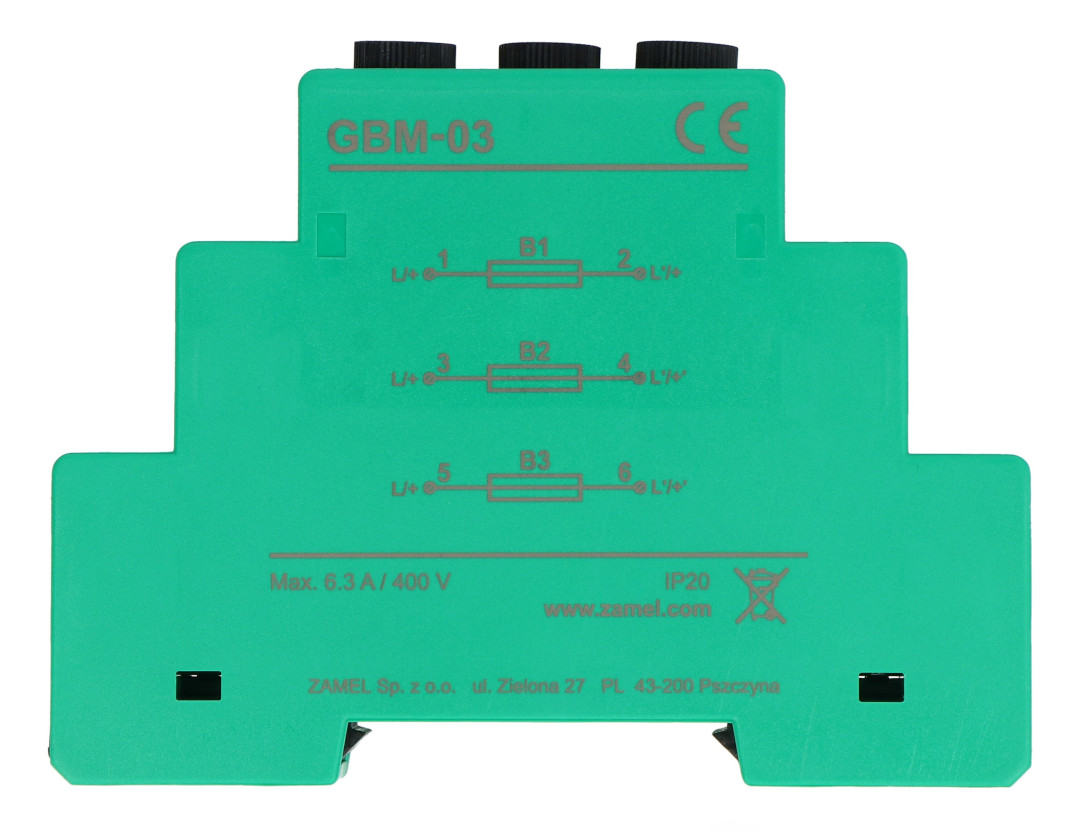

Instalace GBM-03 se provádí v několika jednoduchých krocích a nevyžaduje žádné specializované nářadí kromě šroubováku . Modul se montuje na DIN lištu (TH35) v rozvaděči. Zapojení by mělo být provedeno dle schématu – každá pojistka má dva přiřazené svorky (1-2, 3-4, 5-6). Vodiče by měly být utaženy momentem 0,4 Nm a pojistkové vložky by měly být vybrány pro konkrétní instalaci. Instalaci a provoz by měl provádět personál s odpovídající kvalifikací SEP, při dodržování bezpečnostních standardů.
Praktické aplikace
Pojistkový modul GBM-03 je ideálním řešením pro instalace vyžadující kompaktní a účinnou ochranu . Funguje dobře v monitorech spotřeby energie (např. MEW-01 ), elektroměrech LEW-01 a relé ROW-02m a SRW-02m. Je ideální pro záložní ochranu obvodů v třífázových instalacích , kde chrání zařízení před účinky zkratů a přetížení.

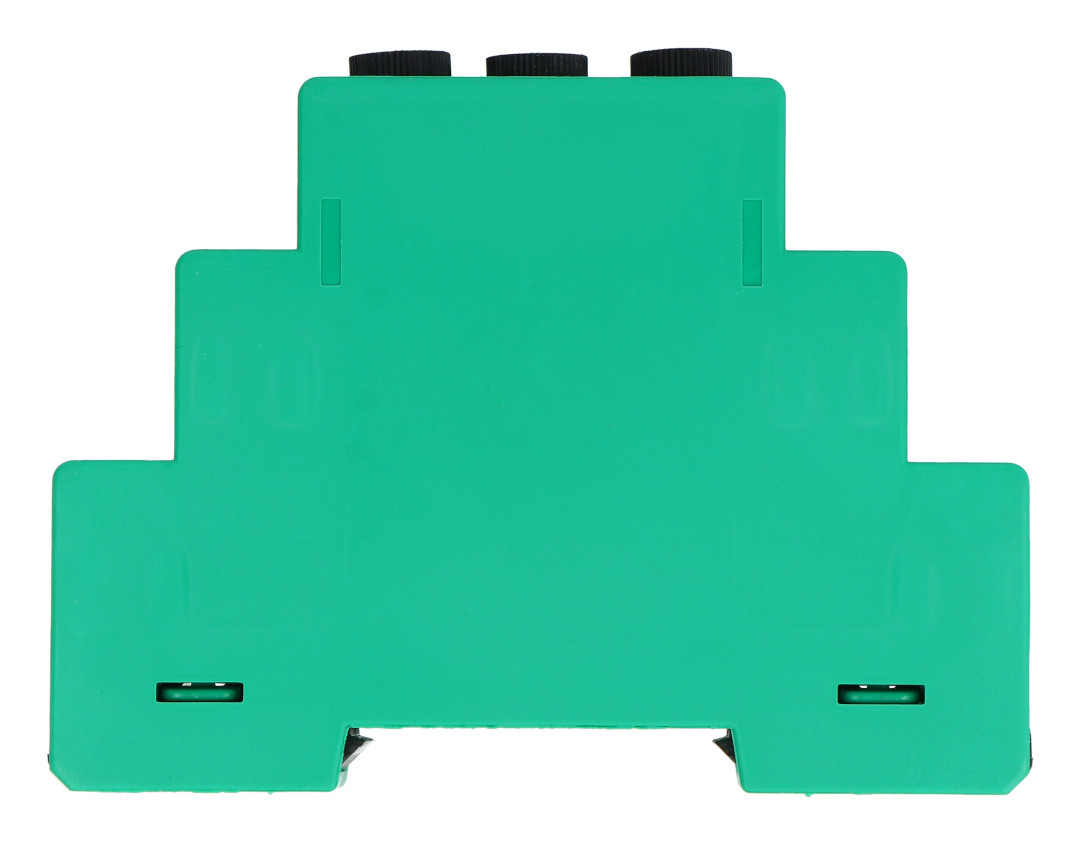

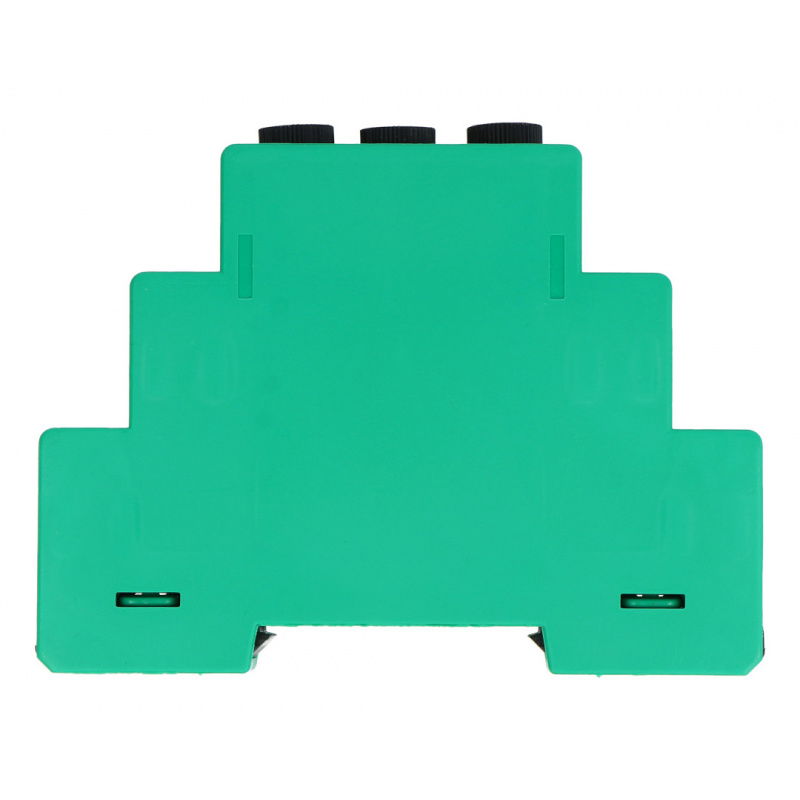

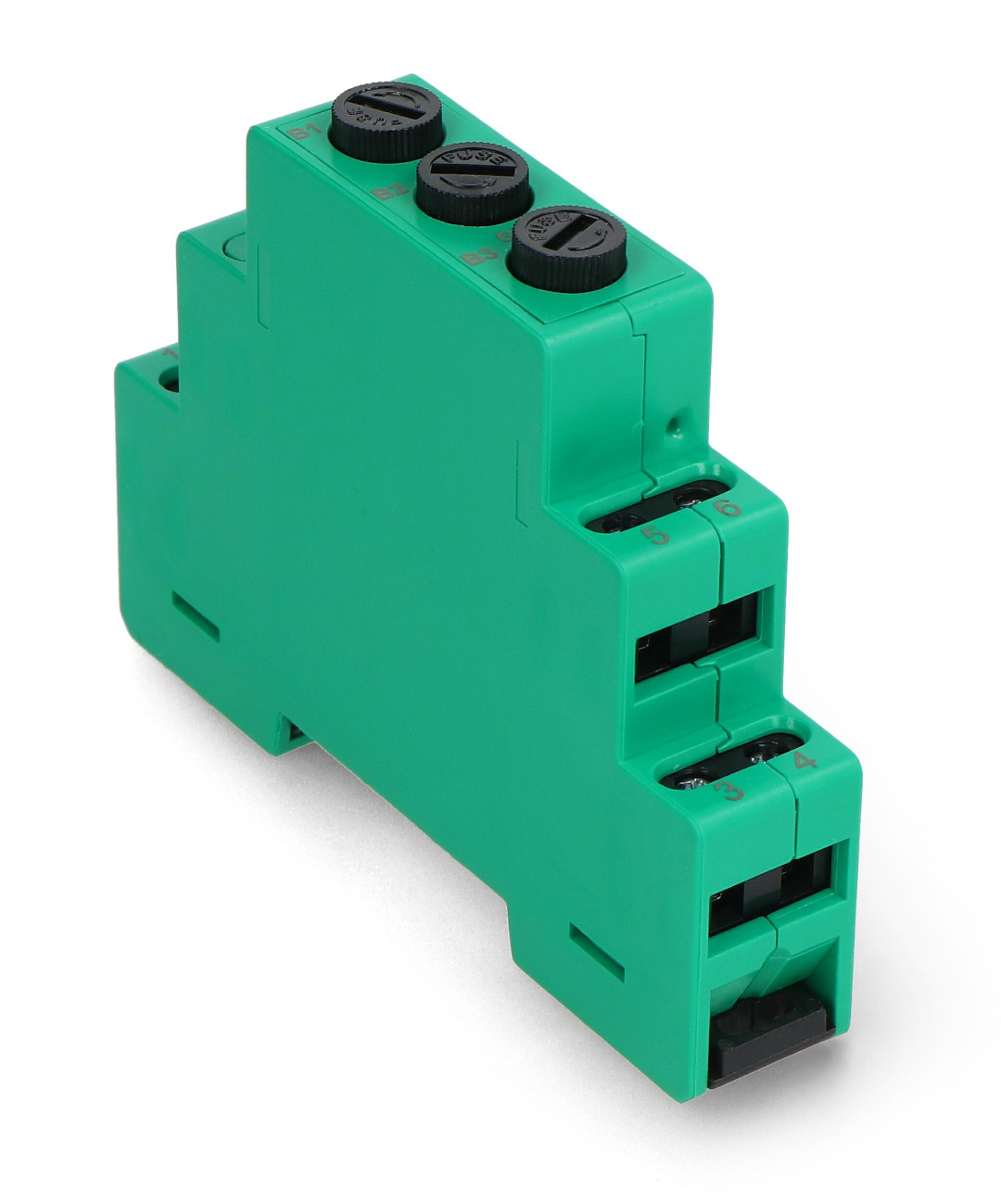

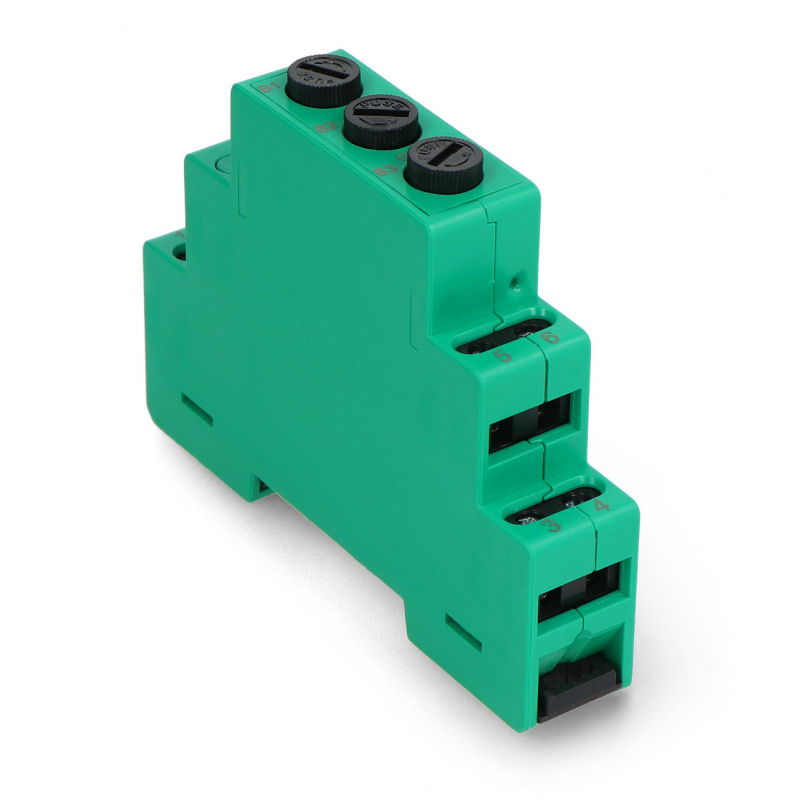

Modul je vhodný pro montáž na DIN lištu.
Konektory umožňují připojení vodičů s maximálním průřezem 2,5 mm² .
Technické specifikace modulu
- Jmenovité napětí: 230 V až 400 V AC/DC
- Maximální vložený proud: 6,3 A
- Typ pojistek: pojistka Ø 5 x 20 mm
- Počet pojistek: 3
- Počet svorek: 6 (1-2, 3-4, 5-6)
- Typ konektorů: výtah
- Průřez vodiče: od 0,2 mm² do 2,5 mm²
- Utahovací moment: 0,4 Nm
- Provozní teplota: -25 °C až 50 °C
- Stupeň krytí: IP20
- Kategorie přepětí: II
- Montáž: na lištu TH35
- Pracovní poloha: libovolná
- Rozměry: 90 × 17,5 × 66 mm
- Hmotnost: 0,047 kg
Obsah sady
- Pojistkový modul GBM-03
