Popis produktu: nRF52840-DK - Vývojová sada - Bluetooth / Thread / ZigBee / NFC - Nordic Semiconductor
nRF52840-DK je univerzální vývojová sada od společnosti Nordic Semiconductor určená pro návrh moderních zařízení IoT, systémů domácí automatizace, nositelné elektroniky a bezdrátových komunikačních aplikací. Srdcem desky je SoC nRF52840 s jádrem Arm Cortex-M4F , které podporuje multiprotokolovou komunikaci v pásmu 2,4 GHz. Sada podporuje Bluetooth Low Energy, Bluetooth mesh, Thread, ZigBee, ANT, IEEE 802.15.4 a NFC , takže je vhodná jak pro prototypování, tak pro testování produkčních řešení. Deska obsahuje debugger SEGGER J-Link OB , externí paměť QSPI, anténu pro PCB 2,4 GHz a konektor pro NFC anténu. Kompatibilita s Arduino Uno Rev3 umožňuje pohodlné rozšíření funkčnosti pomocí oblíbených shieldů . Sada podporuje Keil, IAR, GCC a nRF Connect SDK založené na Zephyr RTOS.

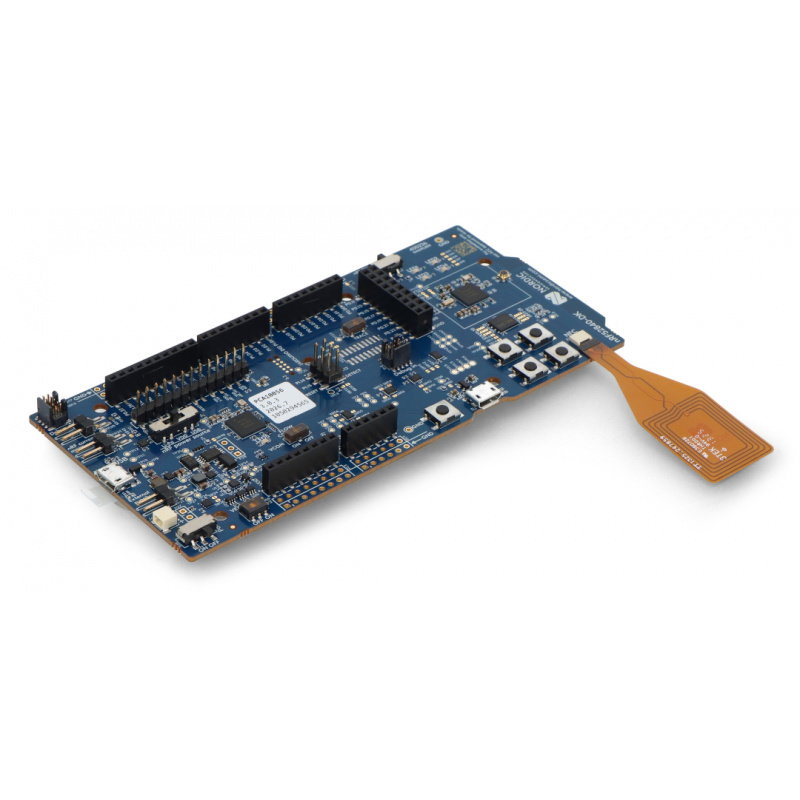

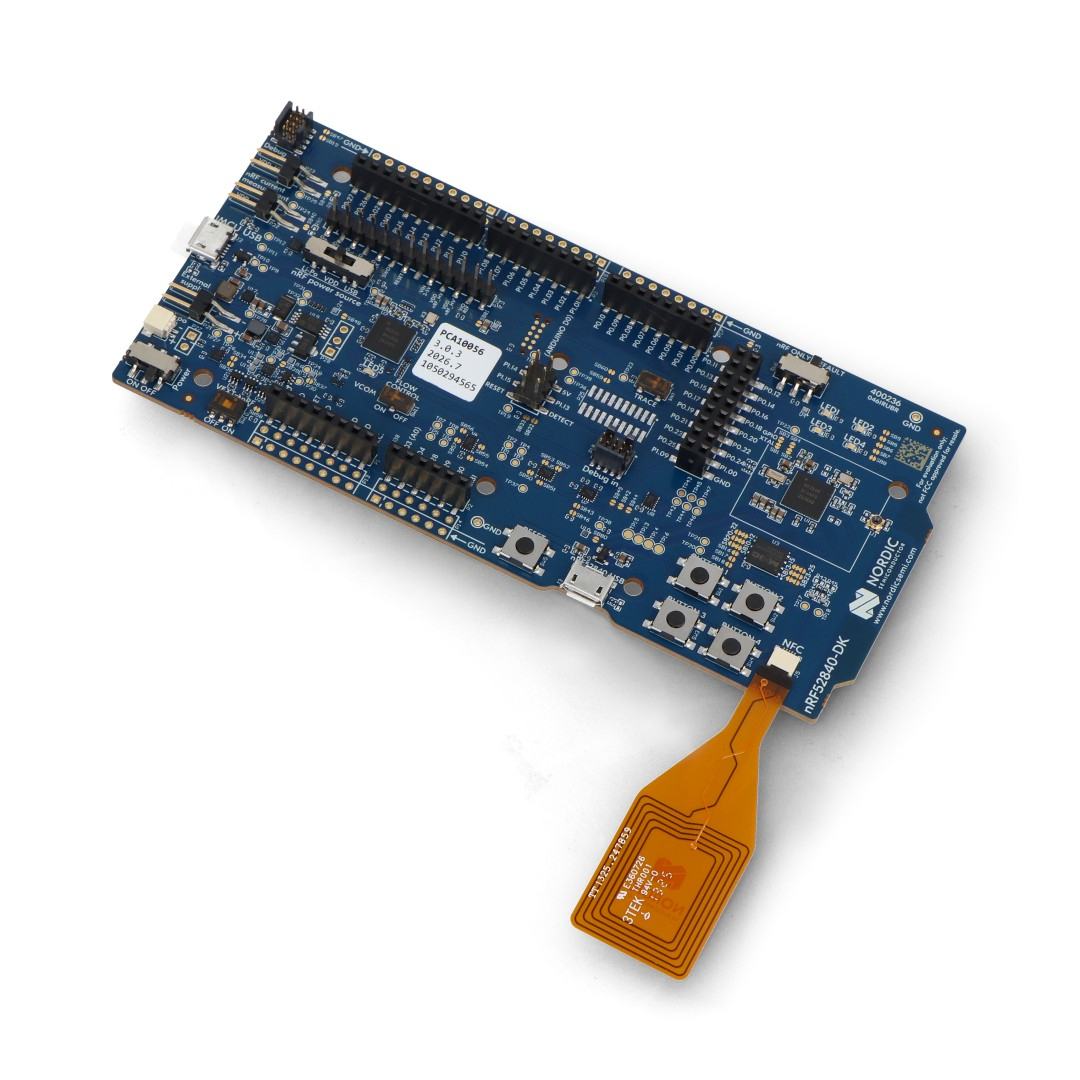

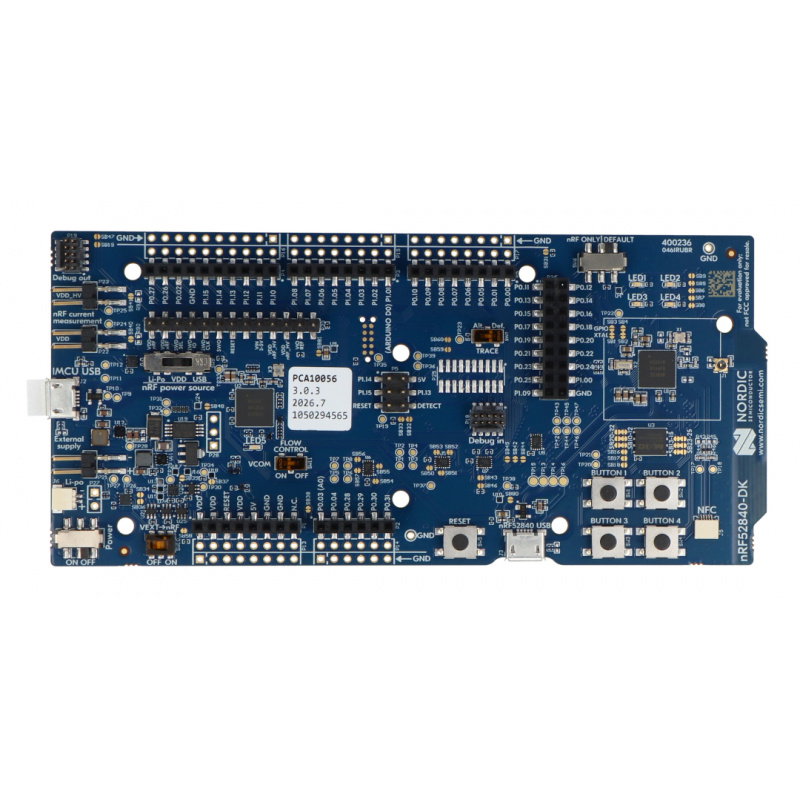

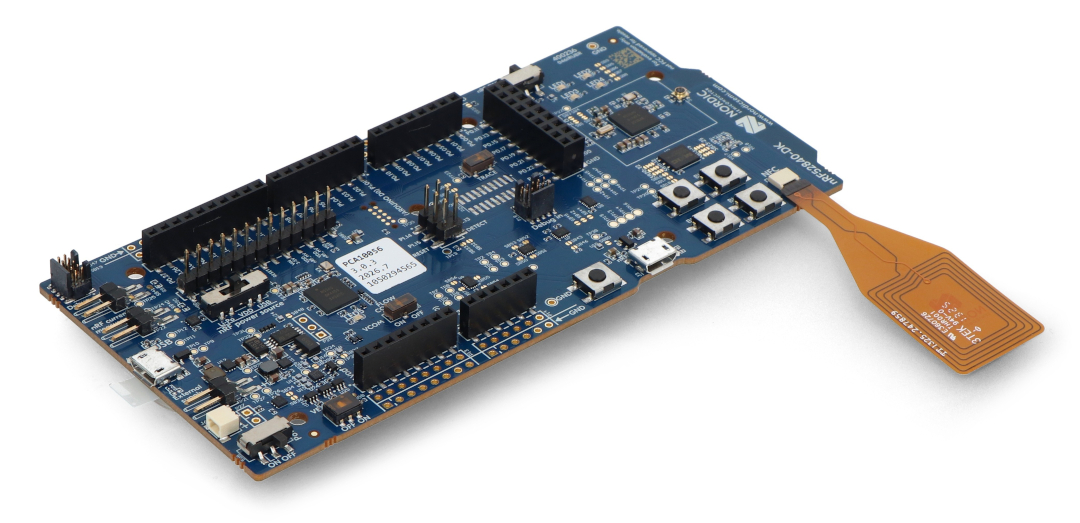

nRF52840-DK - vývojová sada - Bluetooth / Thread / ZigBee / NFC - Nordic Semiconductor.
Deska podporuje širokou škálu protokolů: Bluetooth Low Energy, Bluetooth Mesh, Thread, ZigBee, 802.15.4, ANT a proprietární 2,4 GHz řešení.
Hlavní vlastnosti nRF52840-DK
- SoC nRF52840 : Víceprotokolová čipová sada Arm Cortex-M4F s podporou Bluetooth 5.3
- Podporuje více standardů : Bluetooth Low Energy, Bluetooth Mesh, Thread, ZigBee, ANT, NFC a IEEE 802.15.4
- SEGGER J-Link OB Debugger : umožňuje programování a ladění integrovaných obvodů a externích zařízení
- Kompatibilita s Arduino Uno Rev3 : umožňuje použití populárních rozšiřujících štítů
- 48 linek GPIO : přístup ke všem pinům a rozhraním přes konektory
- Externí paměť QSPI : umožňuje ukládání dat, aplikačních prostředků a firmwaru
- 4 tlačítka a 4 LED diody : usnadňují testování interakcí uživatele
- Měření spotřeby energie : vyhrazené piny umožňují analýzu spotřeby energie
- Podpora OTA-DFU : umožňuje bezdrátové aktualizace softwaru
Rozhraní pinů a komunikační rozhraní nRF52840-DK
Sada nRF52840-DK poskytuje přístup k 48 linkám GPIO , které lze použít k podpoře UART, SPI, I2C, PWM, ADC a standardních digitálních vstupů a výstupů . Všechny klíčové signály jsou připojeny k okrajovým konektorům a goldpinům, což usnadňuje rychlé připojení senzorů, rozšiřujících modulů a prototypových obvodů. Kompatibilita s formátem Arduino Uno Rev3 umožňuje použití mnoha hotových shieldů bez nutnosti navrhovat další adaptéry. Deska umožňuje komunikaci v pásmu 2,4 GHz pomocí Bluetooth 5.3, Bluetooth Low Energy, Thread, ZigBee, ANT a IEEE 802.15.4 . Součástí desky je integrovaná anténa na desce plošných spojů. SWF RF konektor pro rádiová měření a konektor pro externí NFC anténu. Toto zařízení umožňuje testování jak klasického bezdrátového přenosu, tak i párování, identifikace a komunikace na krátkou vzdálenost.

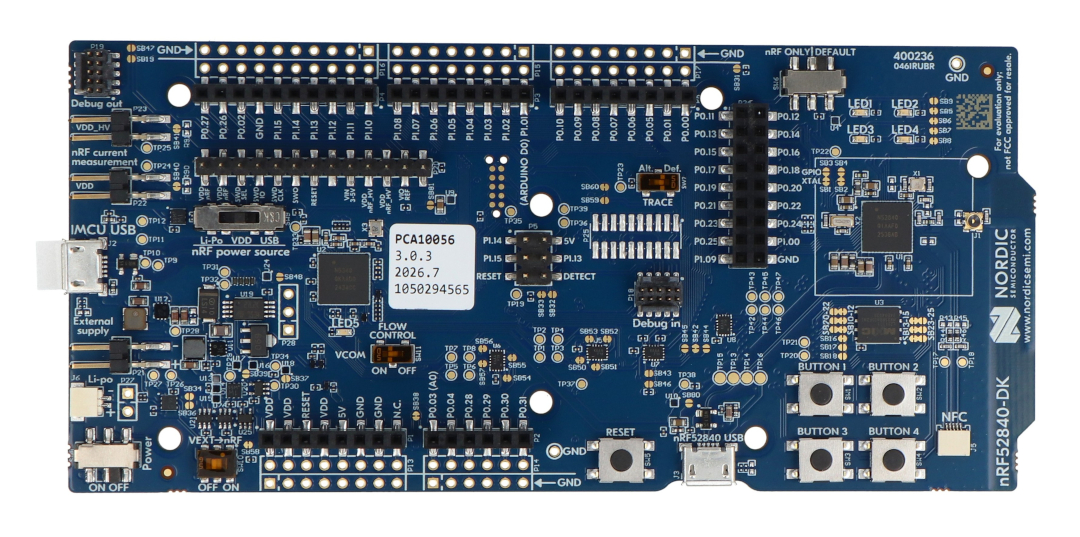

Díky shodě se standardem Arduino Uno Rev3 lze k desce snadno připojit širokou škálu externích modulů (shieldů).
Napájení lze zajistit přes USB nebo externí zdroje s napětím od 1,7 V do 5 V.
Programovací a vývojová prostředí pro nRF52840-DK
Deska nRF52840-DK spolupracuje s oficiální sadou nRF Connect SDK , která je založena na RTOS Zephyr a poskytuje přístup ke knihovnám, příkladům, ovladačům a komunikačním zásobníkům. Sadu lze také programovat pomocí nástrojů Keil, IAR Embedded Workbench a GCC . Díky tomu je deska ideální jak pro učení programování mikrokontrolérů, tak pro profesionální návrh bezdrátových zařízení. Vestavěný programátor SEGGER J-Link OB umožňuje programování a ladění bez dalších hardwarových nástrojů. Podporováno je také programování metodou drag-and-drop prostřednictvím velkokapacitního paměťového zařízení a komunikace UART přes virtuální sériový port USB. Funkce OTA-DFU umožňuje bezdrátové aktualizace firmwaru, což je obzvláště užitečné pro běžně dostupná zařízení IoT pracující v terénu.
Technické specifikace desky nRF52840-DK
- Systém na čipu: nRF52840
- Jádro: Arm Cortex-M4F
- Podporované standardy: Bluetooth 5.3, Bluetooth Low Energy, Bluetooth Mesh, Thread, ZigBee, ANT, ANT+, IEEE 802.15.4, NFC-A
- Provozní pásmo: 2,4 GHz
- Výkon vysílače: až 8 dBm
- Počet GPIO linek: 48
- Rozhraní: UART, SPI, I2C, PWM, ADC, USB
- Debugger: SEGGER J-Link OB
- Externí paměť: QSPI Flash
- Antény: 2,4 GHz anténa na desku plošných spojů, NFC anténa
- RF konektor: SWF RF pro rádiová měření
- Uživatelské prvky: 4 tlačítka, 4 LED diody
- Programování: nRF Connect SDK, Keil, IAR, GCC, drag-and-drop MSD
- Napájení: USB, baterie CR2032, Li-Po baterie, externí zdroj napájení
- Rozsah napájecího napětí: 1,7 V až 5,5 V
- Kompatibilita: Arduino Uno Rev3
- Možnost měření spotřeby proudu: ano
Obsah sady
- Vývojová sada nRF52840-DK
- NFC anténa

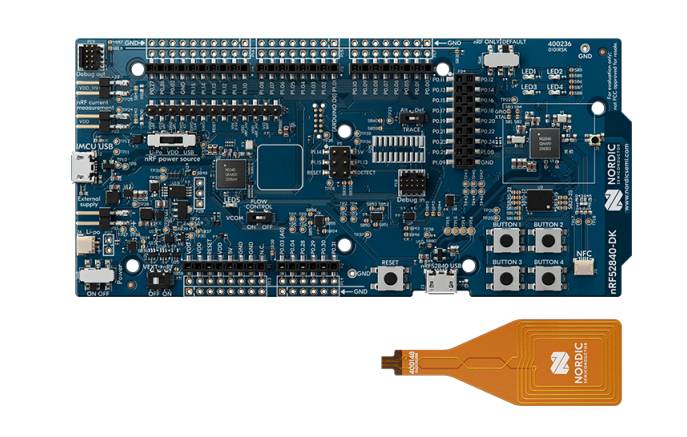

Prvky obsažené v sadě.
