Popis produktu: nRF52-DK - Vývojová sada - Bluetooth / NFC / ANT - Nordic Semiconductor
nRF52-DK je profesionální prototypovací platforma pro rychlý návrh energeticky úsporných zařízení IoT, bezdrátových senzorů, majáků a systémů Bluetooth LE. Sada podporuje Bluetooth 5, Bluetooth mesh, ANT a proprietární komunikaci 2,4 GHz , takže je vhodná pro spotřebitelské i průmyslové projekty. Deska je vybavena čipem nRF52832 Arm Cortex M4F , který podporuje DSP instrukce a operace s plovoucí desetinnou čárkou. Kompatibilita s Arduino Uno Rev3 umožňuje snadnou integraci s oblíbenými rozšiřujícími deskami . Vestavěný debugger SEGGER J-Link umožňuje programování a ladění jak vestavěného SoC, tak externích modulů.

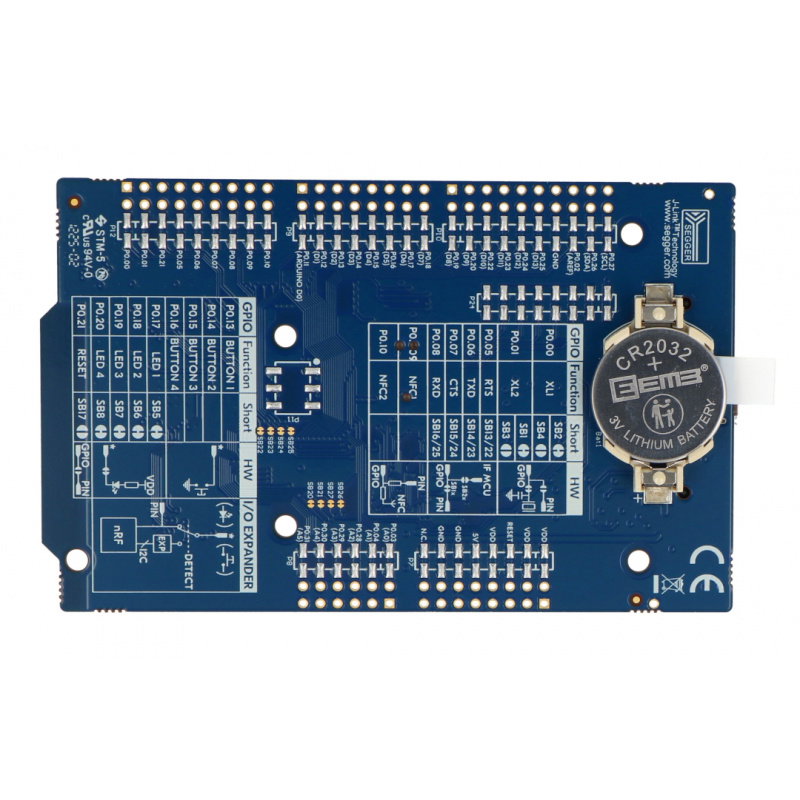

nRF52-DK - vývojová sada - Bluetooth / NFC / ANT - Nordic Semiconductor.

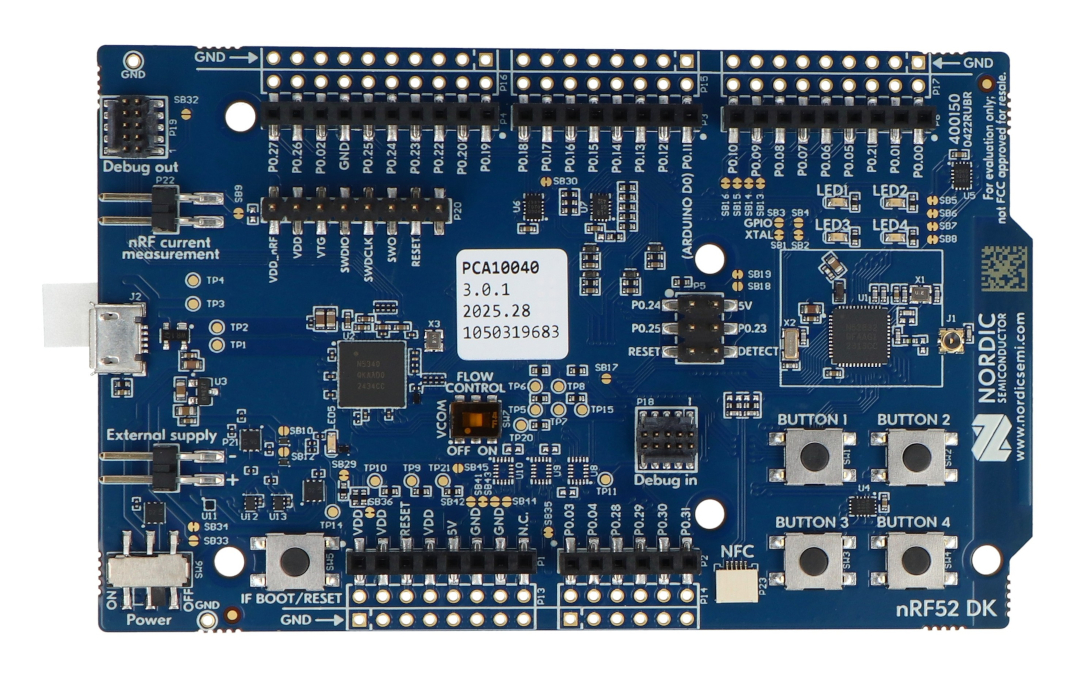

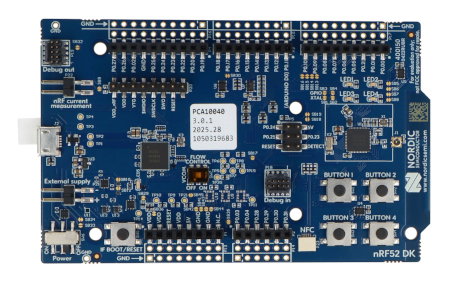

Vývojová deska založená na čipu nRF52832.
Hlavní vlastnosti nRF52-DK
- Podporuje nRF52832 a nRF52810 : Energeticky úspornou platformu pro vývoj bezdrátových aplikací
- Bluetooth 5 : Podpora pro Bluetooth LE, Bluetooth Mesh, přenos 2 Mbps, reklamní rozšíření a CSA #2
- ANT a připojení 2,4 GHz : možnost vytvářet sportovní, měřicí a proprietární komunikační aplikace
- Štítek NFC-A : Součástí balení je anténa NFC, která usnadňuje a rychle aktivuje funkci NFC.
- SEGGER J-Link OB : vestavěný debugger a programátor bez nutnosti dalšího hardwaru
- Arduino Uno Rev3 : mechanická kompatibilita s oblíbenými rozšiřujícími štíty
- 4 LED diody a 4 tlačítka : pohodlné testování uživatelského rozhraní a programové logiky
- Napájení z baterie a USB : Napájení z USB, baterie CR2032 nebo externího zdroje napájení
Piny a komunikační rozhraní nRF52-DK
Deska nRF52-DK poskytuje všechny linky GPIO a rozhraní SoC prostřednictvím konektorů Goldpin a Edge. K dispozici jsou rozhraní UART, SPI, I2C, PWM, ADC a GPIO , což umožňuje připojit senzory, displeje, akční členy a další rozšiřující desky. Kompatibilita se standardem Arduino Uno Rev3 umožňuje rychlé použití kompatibilních shieldů bez nutnosti navrhování dalších adaptérů. Sada obsahuje integrovanou anténu na desce plošných spojů 2,4 GHz, SWF konektor pro měření VF signálu a konektor pro NFC anténu . K dispozici jsou také piny pro měření spotřeby proudu , což je klíčové při návrhu zařízení napájených z baterie. To umožňuje nRF52-DK nejen psát software, ale také důkladně analyzovat výkonové a VF parametry hotového prototypu.

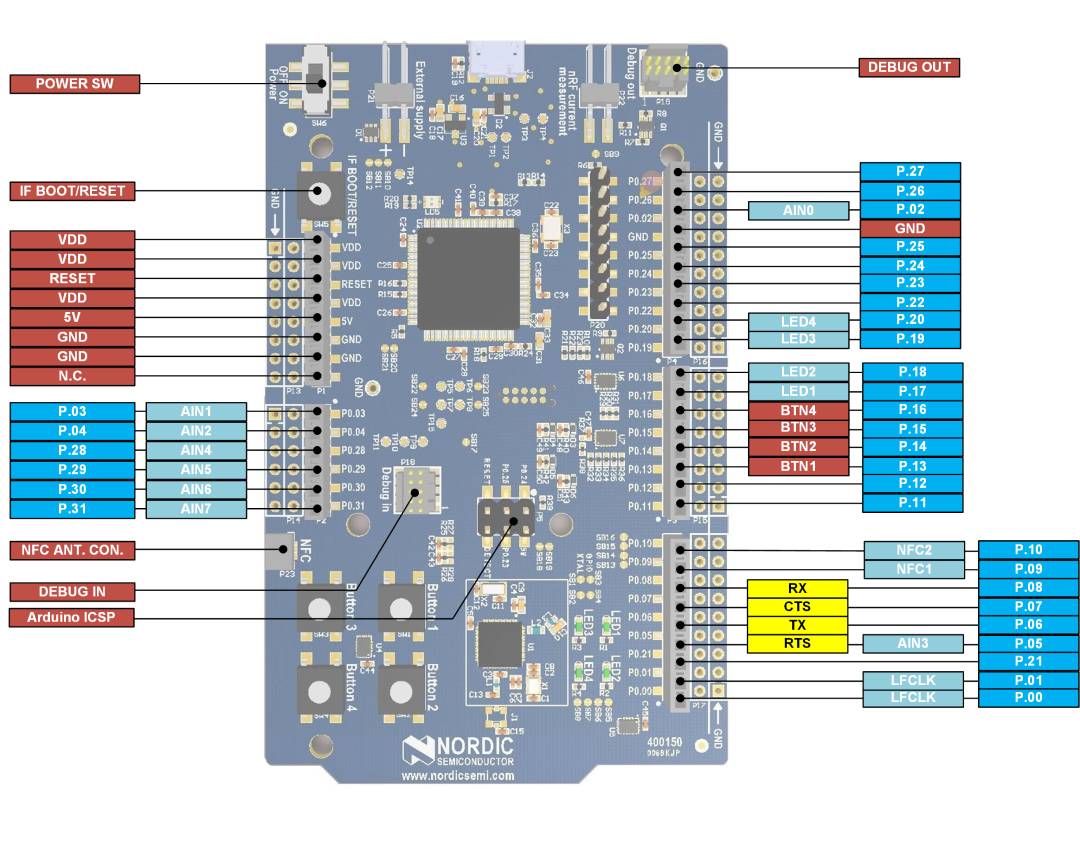

Schéma zapojení pinů.

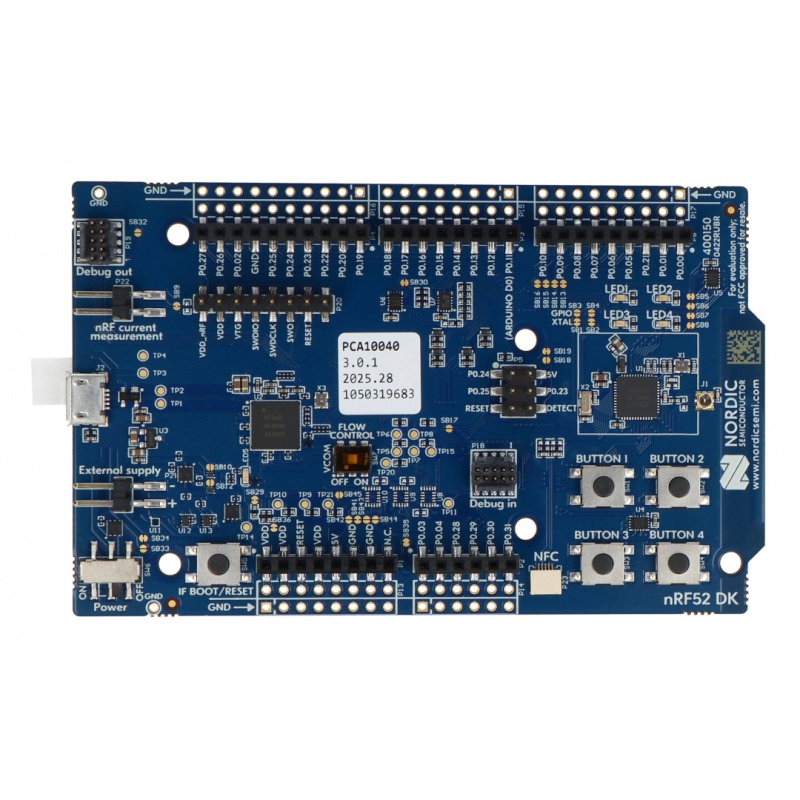

Modul má konektor kompatibilní se shieldy Arduino.
Programovací a vývojové prostředí pro nRF52-DK
nRF52-DK podporuje rozsáhlý ekosystém vývojových nástrojů společnosti Nordic Semiconductor. Programování lze provádět pomocí SEGGER Embedded Studio, Keil, IAR a GCC . Platforma je kompatibilní s nRF5 SDK, nRF Connect SDK a Zephyr RTOS , což umožňuje vývoj jak jednoduchých aplikací Bluetooth LE, tak pokročilých systémů reálného času. Vestavěný programátor/debugger SEGGER J-Link OB umožňuje pohodlné nahrávání firmwaru a ladění aplikací bez nutnosti externího hardwaru. Architektura SoftDevice umožňuje oddělení uživatelské aplikace od komunikačních stacků Bluetooth a ANT, což zjednodušuje vývoj softwaru a aktualizace stacků bez zasahování do kódu aplikace.
Technické specifikace desky
- Výrobce: Nordic Semiconductor
- Model: nRF52-DK
- Podporované SoC: nRF52832, nRF52810, nRF52805
- Jádro: Arm Cortex M4F
- Bezdrátové technologie: Bluetooth Low Energy, Bluetooth Mesh, ANT, NFC, 2,4 GHz
- Podpora Bluetooth 5: 2 Mbps, reklamní rozšíření, CSA #2
- Rozhraní: GPIO, UART, SPI, I2C, PWM, ADC
- Programátor/ladicí program: SEGGER J-Link OB
- Anténa 2,4 GHz: Integrovaná anténa na desce plošných spojů
- NFC: konektor pro NFC anténu, NFC anténa je součástí balení
- RF konektor: SWF pro rádiová měření
- Uživatelské prvky: 4 programovatelné LED diody, 4 programovatelná tlačítka

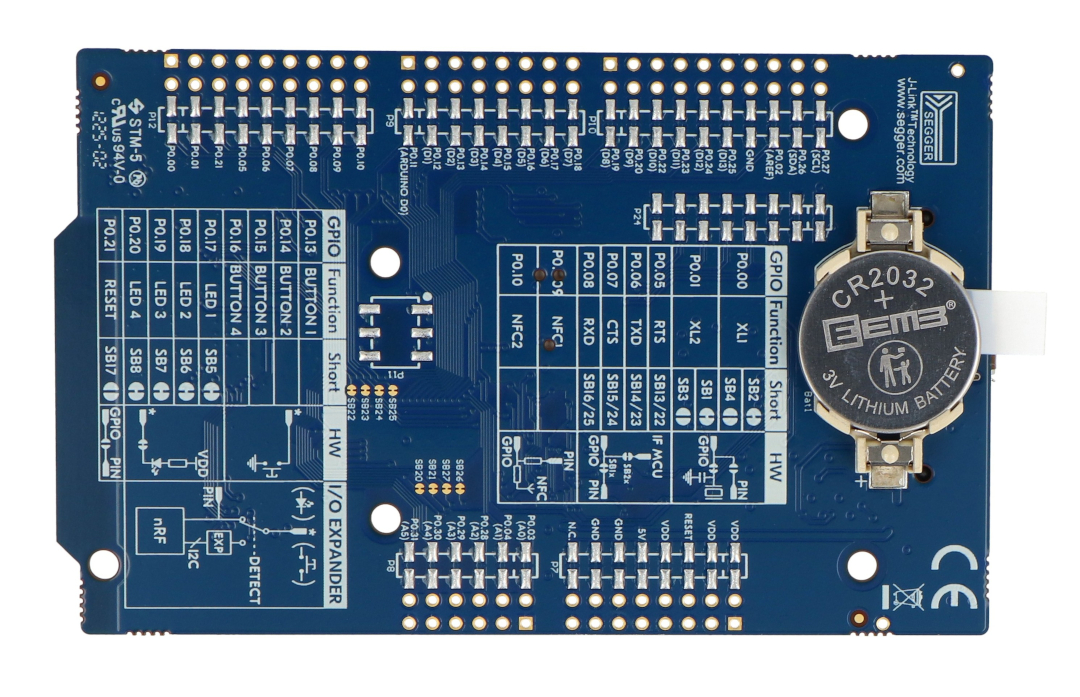

- Napájení: USB, baterie CR2032 nebo externí zdroj
- Napájecí napětí: 1,7 V až 3,6 V
- Mechanická kompatibilita: Arduino Uno Rev3
- Podporovaná prostředí: SEGGER Embedded Studio, Keil, IAR, GCC, Zephyr RTOS
- Rozměry: kompatibilní s formátem Arduino Uno Rev3
- Hmotnost: žádné údaje od výrobce
Obsah sady
- Vývojová deska nRF52-DK
- NFC anténa

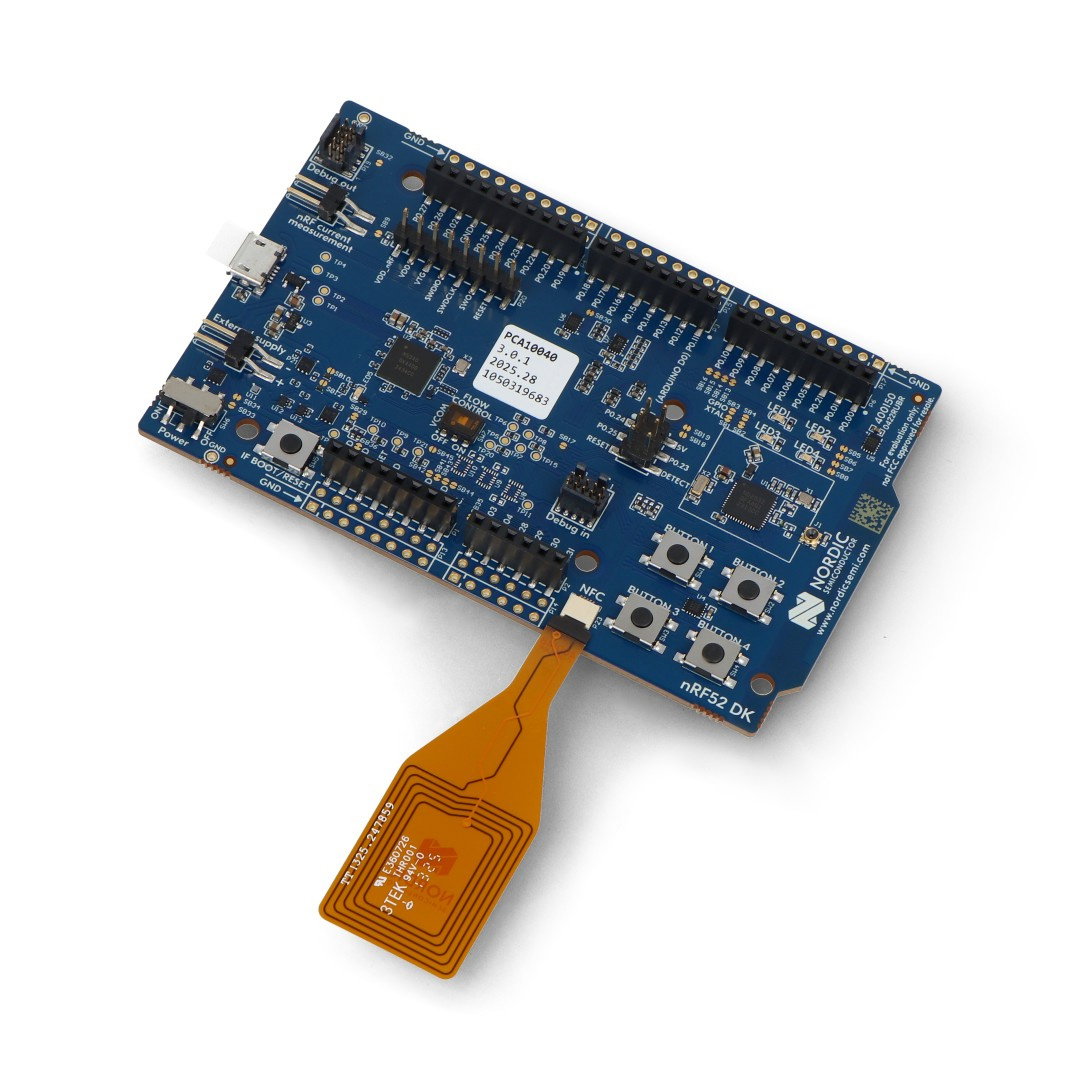

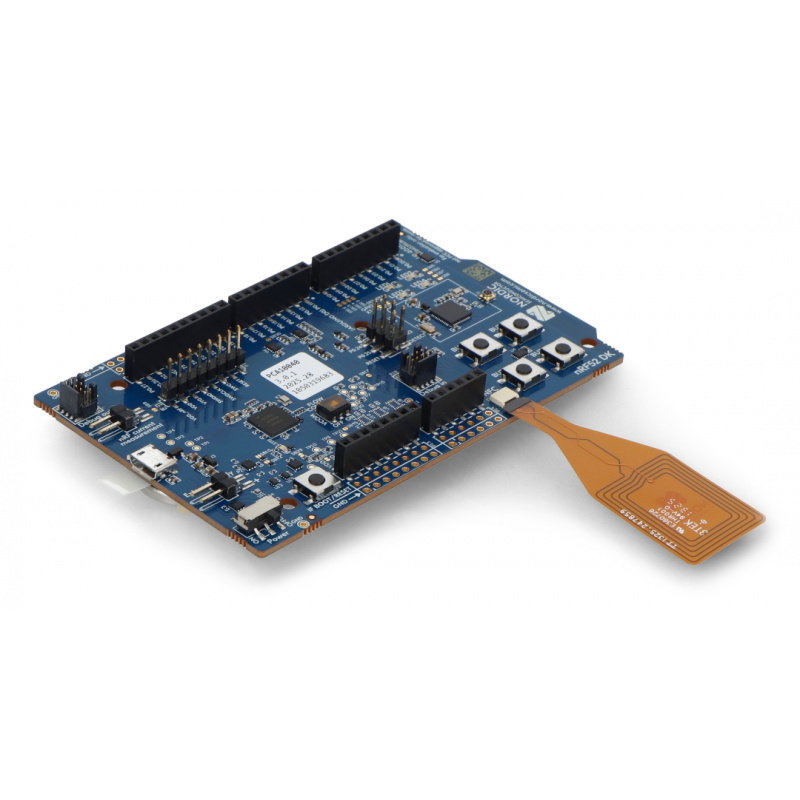

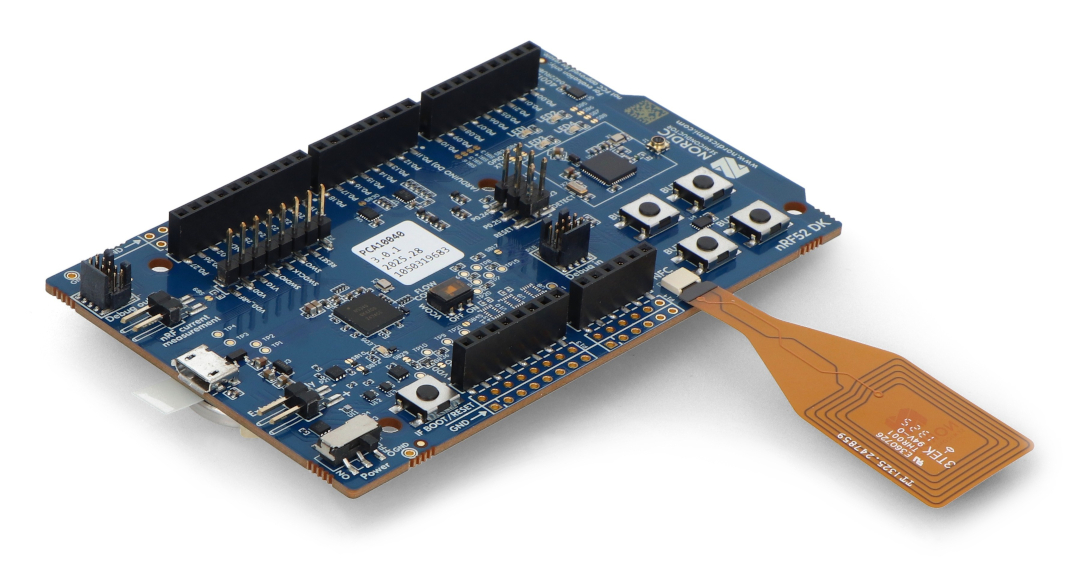

Sada obsahuje NFC anténu.
