Popis produktu: Modul CAN Bus - TJA1051T/3 - Adafruit 5708
Modul je založen na systému TJA1051T/3 , který umožňuje připojení mikrokontroléru s libovolnou nadstavbou komunikující po sběrnici CAN . Modul je napájen napětím 3,3 V / 5 V , pracuje i s deskami napájenými napětím 12 V a 24 V. Vyznačuje se nízkou elektromagnetickou emisí (EME) a vysokou elektromagnetickou odolností (EMI). Byl také vybaven měničem napětí, který mu umožňuje pracovat s deskami 3,3 V bez potřeby dalšího napájení.
Podívejte se také do uživatelské příručky výrobce!
Komponenty obsažené v sadě.

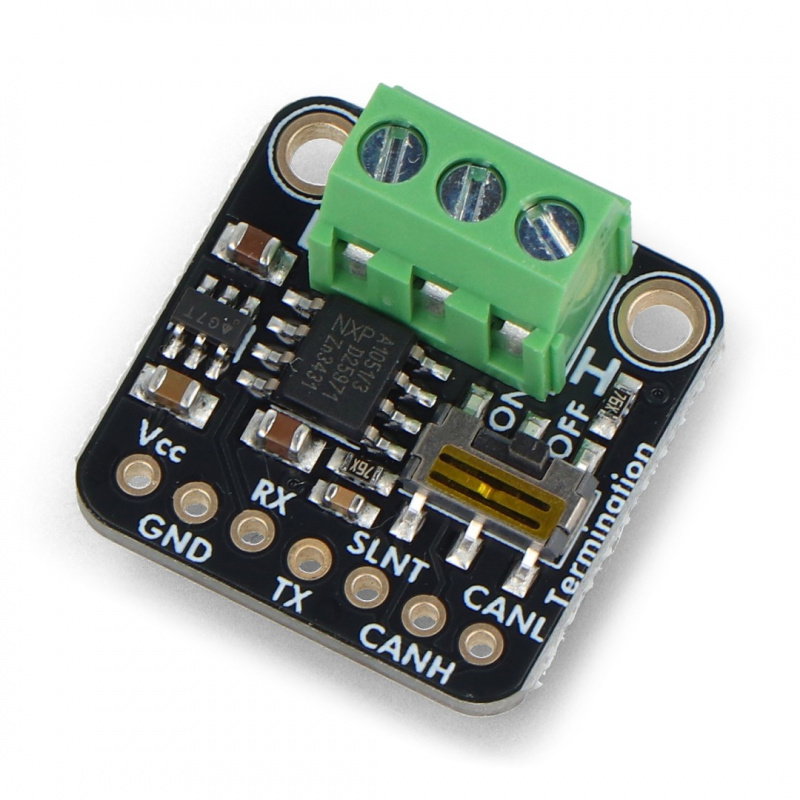

Modul CAN Bus - TJA1051T/3 - Adafruit 5708.
Co je sběrnice CAN?
CAN je zkratka pro Controller Area Network a je to multimaster sériová sběrnice pro obousměrný přenos dat. Poskytuje poloduplexní komunikaci s přenosovou rychlostí až 1 Mbit/s. Díky své spolehlivosti je sběrnice CAN široce používána v motorových vozidlech, zemědělských zařízeních a široce chápané průmyslové automatizaci.

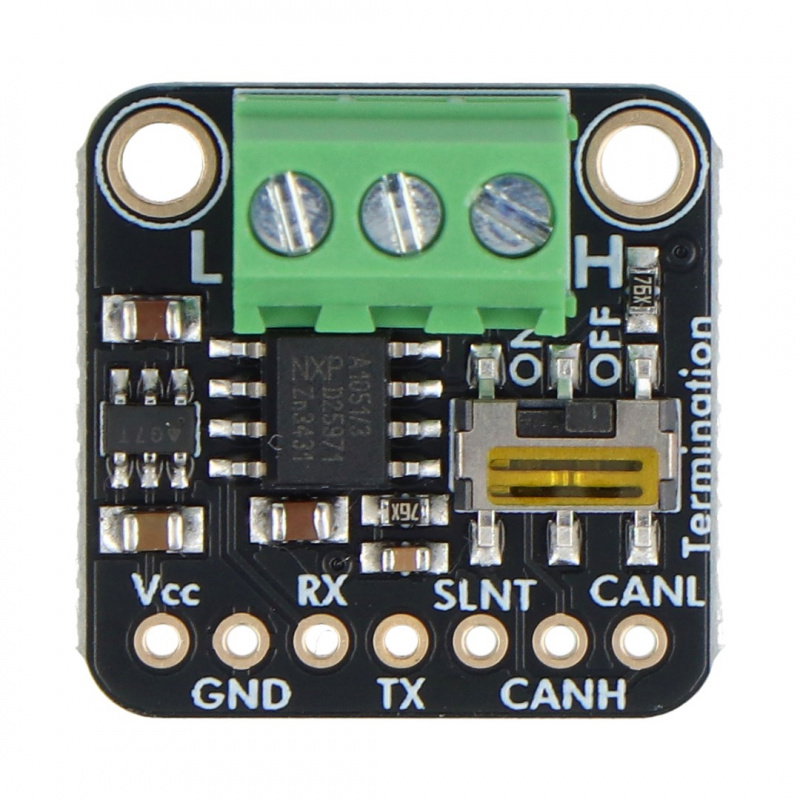

Popis kolíků desky
- Přenosové linky sběrnice H/L - CAN
- GND - systémové uzemnění
- VCC - vstupní napětí v rozsahu od 3V do 5V
- RX - komunikační linka přijímače sériového rozhraní (CAN vstup)
- TX - komunikační linka vysílače sériového rozhraní (výstup CAN)
- SLNT - umožňuje režim spánku TJA1051/3
- CANH - přenosová linka sběrnice CAN (vysoká)
- CANL - přenosová linka sběrnice CAN (nízká)
Technická specifikace modulu CAN
- Vestavěný čip: TJA1051T/3
- Vestavěný převodník logické úrovně: 3,3 V / 5 V
- Přenosová rychlost CAN FD: až 5 Mbit/s
- Napájecí napětí: 3V až 5V
- Normy splněny: ISO 11898-2:2003
- Vestavěné ochrany: tepelná ochrana
- Rozměry modulu: 20,3 x 20,2 x 4 mm
- Hmotnost 1,4g

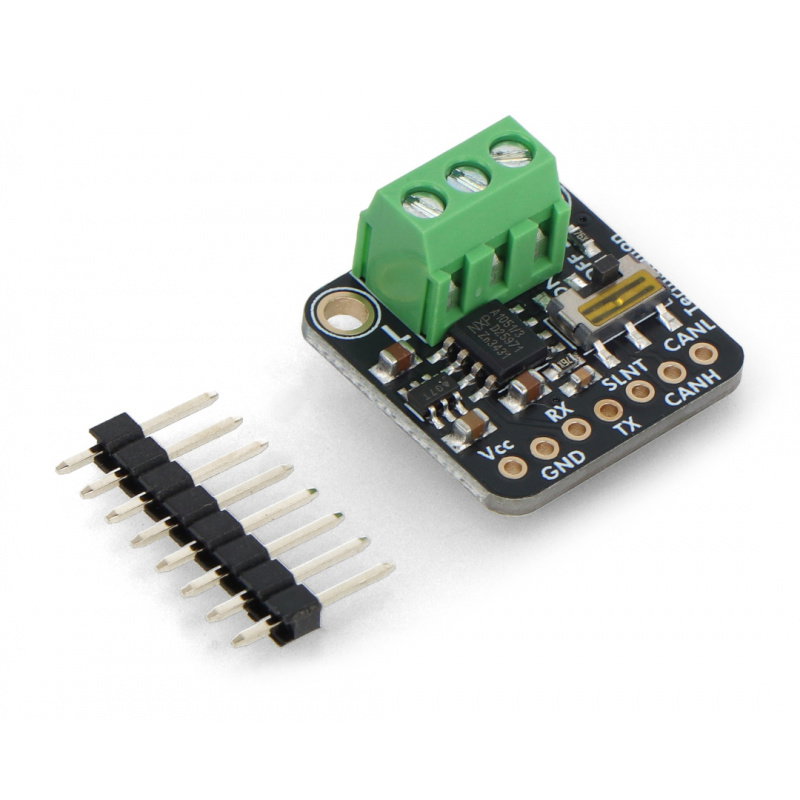

Obsah sady
- Modul CAN Bus - TJA1051T/3 - Adafruit
- Goldpin pásek 1x8 pin - 2,54 mm
- 1x3pinový šroubovací konektor
Deska je napájena napětím od 3V do 5V.
