Popis produktu: Motorino - 16kanálový PWM servo regulátor pro Arduino - Joy-IT ARD-Moto3
Joy-IT Motorino ARD-Moto3 je pokročilý modul pro řízení serv určený pro platformy Arduino a kompatibilní mikrokontroléry. Deska umožňuje simultánní řízení až 16 serv 5 V pomocí PWM signálů generovaných specializovaným krystalovým oscilátorem. To má za následek plynulejší pohyb serv a přesnější polohování než u standardního softwarového řízení. Modul je vybaven dvěma nezávislými napájecími vstupy, které podporují napětí od 4,8 V do 6 V a maximální proud až 11 A. Přídavný kondenzátor stabilizuje napětí, když více serv pracuje současně, čímž snižuje riziko poklesu napětí. Toto řešení je ideální pro robotiku , automatizaci, vzdělávací projekty a návrhy vyžadující řízení více pohonů.

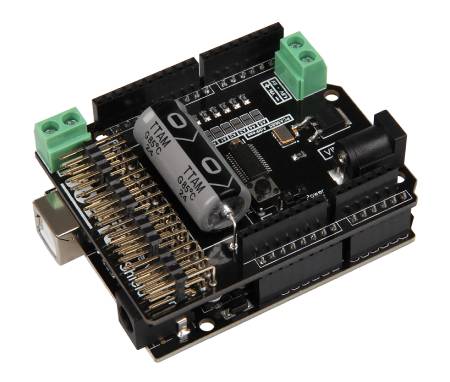

Motorino - 16kanálový PWM servo regulátor pro Arduino - Joy-IT ARD-Moto3.

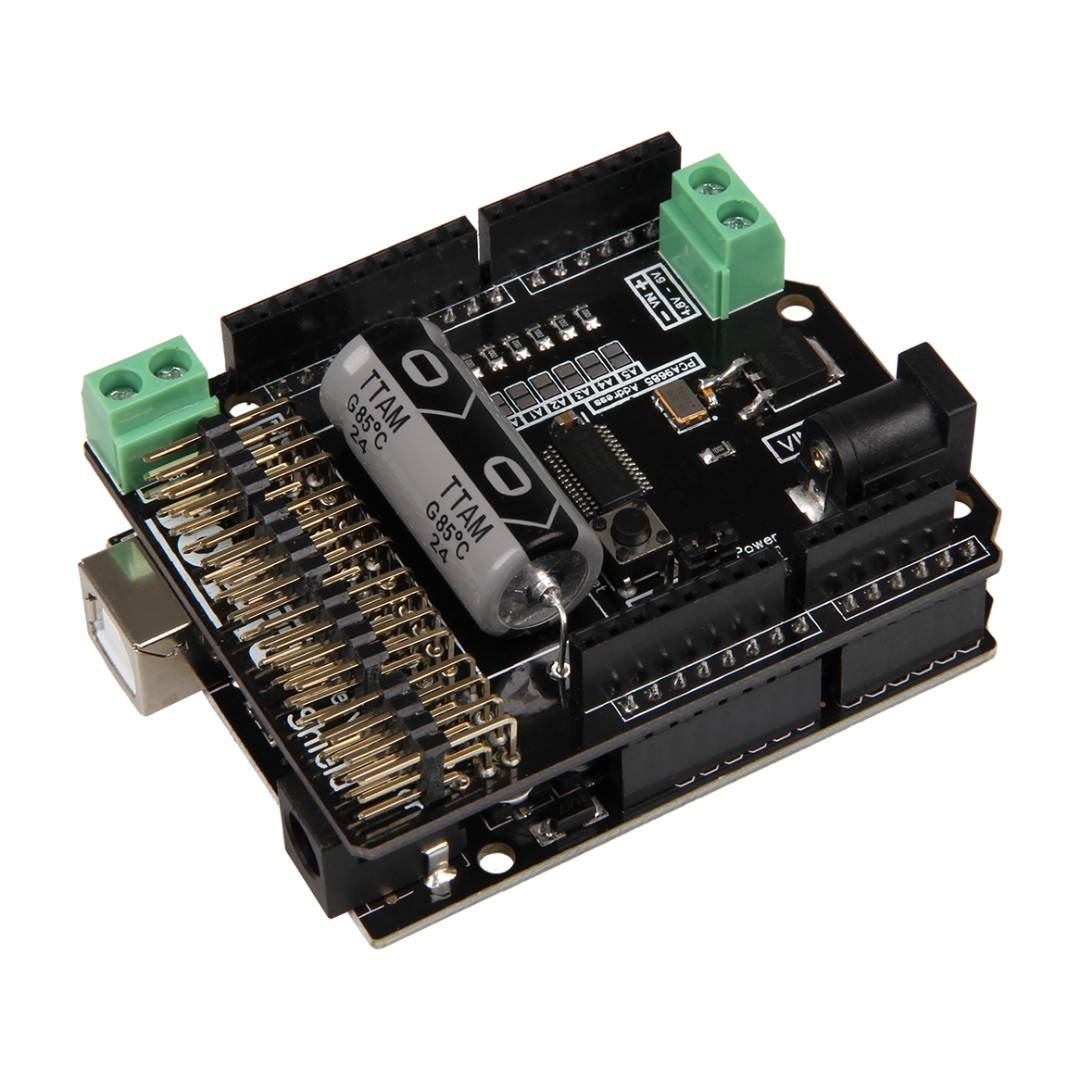

Modul Motorino byl navržen jako shield, což umožňuje jeho přímé připojení k Arduinu Uno a Arduinu Mega 2560.
Hlavní vlastnosti modulu Motorino
- Podpora 16 PWM kanálů : Může ovládat až 16 serv 5V současně
- Vestavěný generátor hodin : zlepšuje přesnost PWM signálu a přesnost polohování
- Efektivní napájení : podporuje až 11 A pro větší robotické projekty
- Dva napájecí vstupy : 5,5/2,1mm DC konektor a šroubovací konektor
- Kompatibilita s Arduinem : přímá montáž na Arduino Uno a Mega2560
- Stabilizace napětí : vestavěný kondenzátor omezuje poklesy napětí během provozu serva

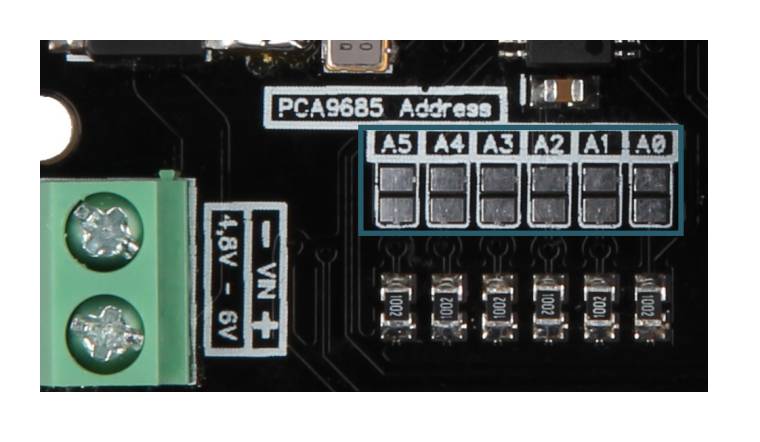

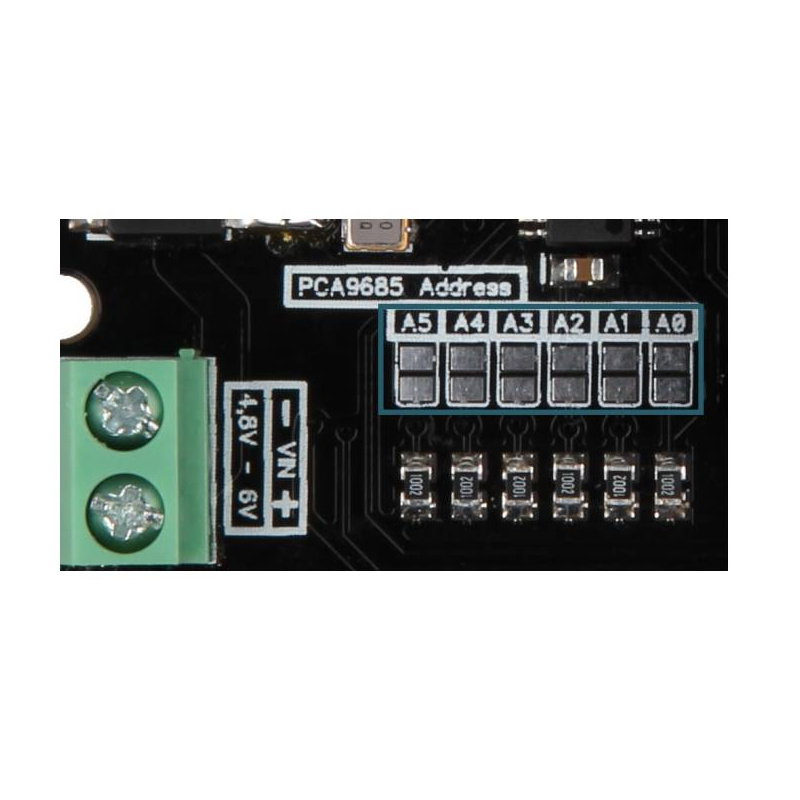

- Rozšiřitelnost : Podpora adresování I2C umožňuje současné použití více modulů
Piny a kompatibilita ovladačů

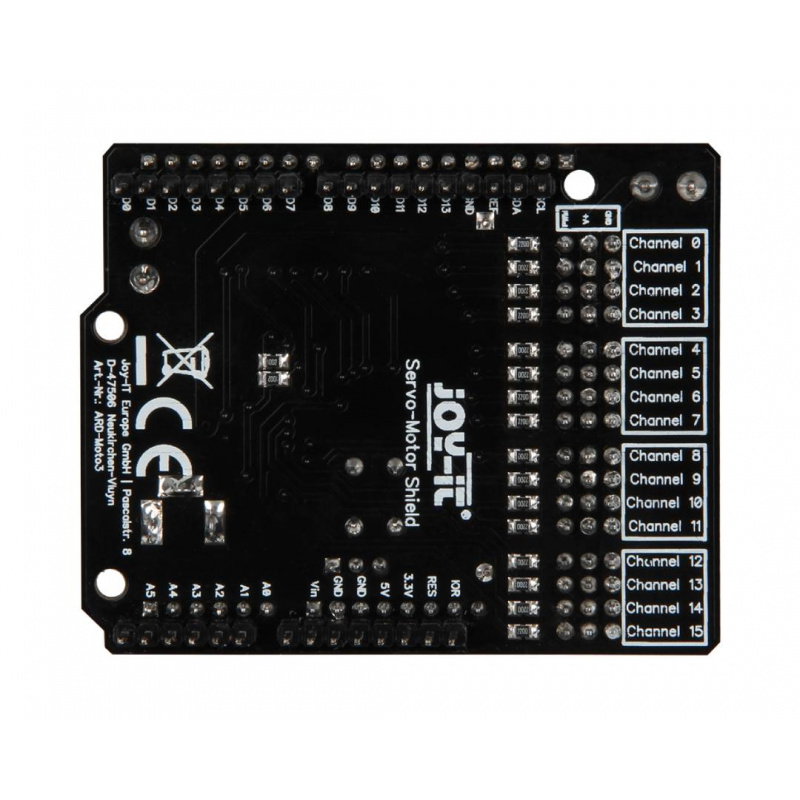

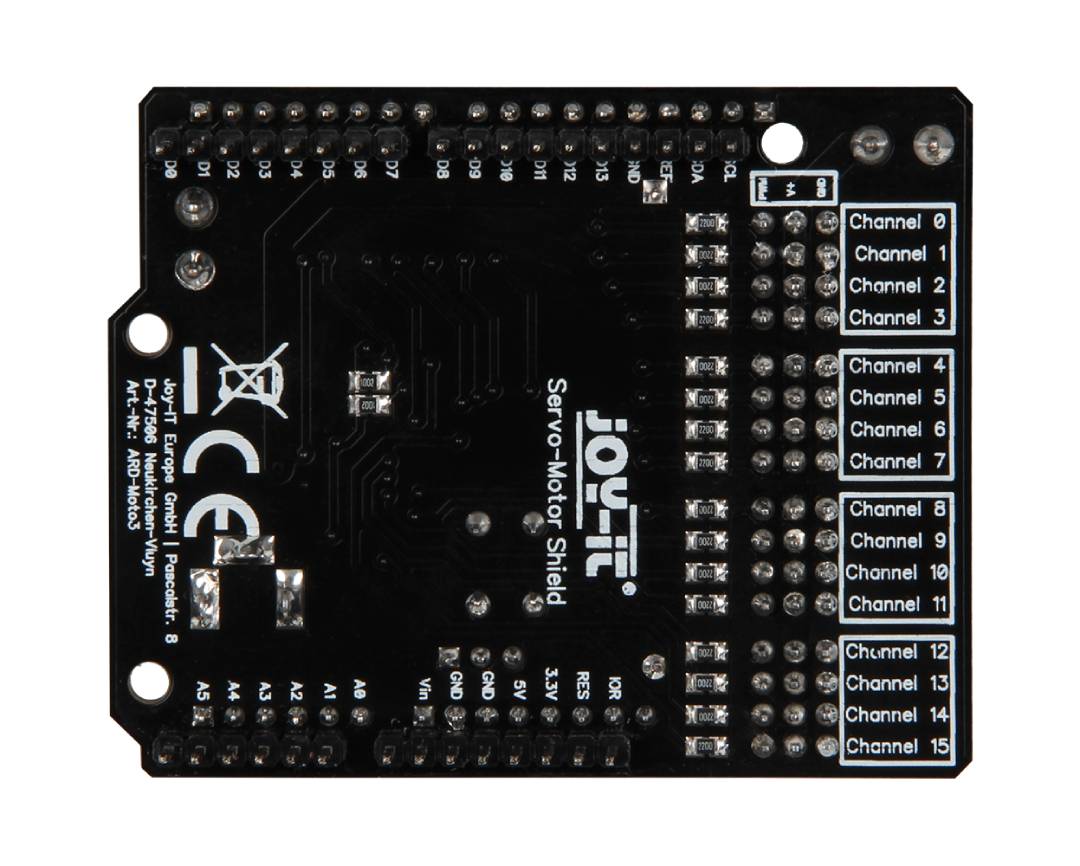

Modul obsahuje 16 servo kanálů s GND, V+ a PWM zapojením. Každý kanál umožňuje přímé připojení standardního 5V serva bez nutnosti dalších adaptérů. Deska má také dva napájecí vstupy – 5,5/2,1mm DC jack a šroubovací konektor pro připojení externího zdroje napájení. Kontrolér je kompatibilní s Arduino Uno , Arduino Mega2560 a dalšími deskami kompatibilními s tímto zapojením Arduina. Modul také umožňuje současné připojení více desek Motorino konfigurací I2C adres pomocí propojek . Výrobce poskytuje upravenou knihovnu založenou na knihovně Adafruit PWM Servo Driver Library, která výrazně zjednodušuje konfiguraci a programování modulu.

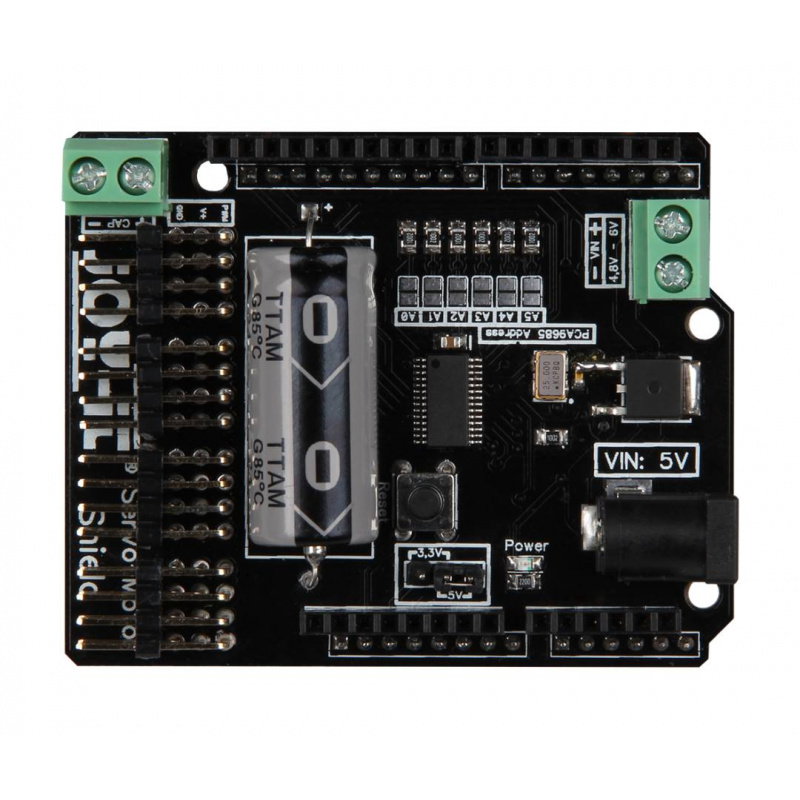

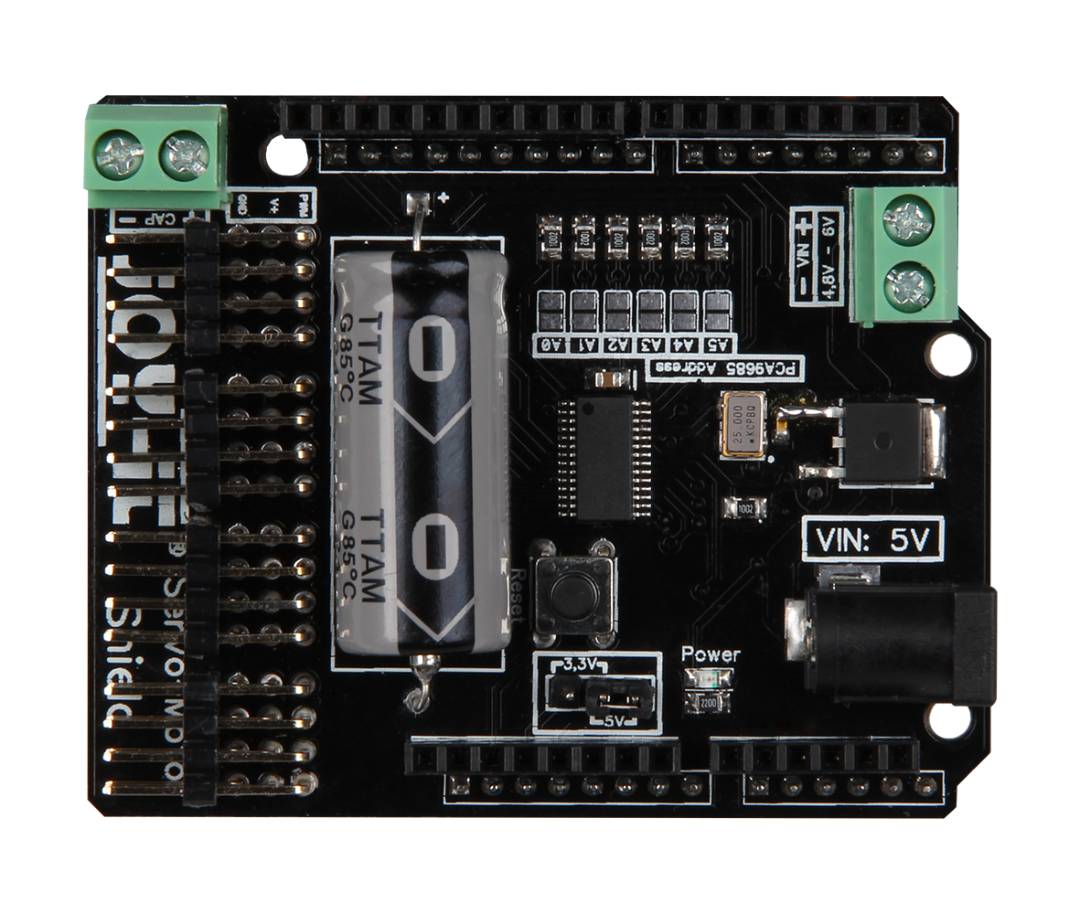

Motorino umožňuje přesné řízení až 16 servomotorů (5V) současně pomocí PWM signálů.
Technické specifikace regulátoru
- Počet kanálů: 16
- Podporované serva: 5V
- Komunikace: 16 x PWM
- Generátor hodin: vestavěný krystalový oscilátor
- Vstup napájení 1: 5,5/2,1mm DC konektor
- Rozsah napětí vstupu 1: 4,8 V až 6 V
- Maximální vstupní proud 1: 5 A
- Napájecí vstup 2: šroubovací konektor
- Rozsah napětí vstupu 2: 4,8 V až 6 V
- Maximální vstupní proud 2: 6 A
- Maximální celkový proud: 11 A
- Kompatibilita: Arduino Uno, Arduino Mega2560 a desky kompatibilní s Arduinem
- Rozměry: 69 × 24 × 56 mm
- Hmotnost: 36 g
Obsah sady
- 1x řídicí modul servomotorů Motorino ARD-Moto3
