Popis produktu: Stavebnice elektronického časovače - Kitronik 2111
Tato vzdělávací elektronická stavebnice od Kitroniku pro kutily vám umožní sestavit jednoduchý časovač . Pomocí sítě rezistor - kondenzátor můžete nastavit zpoždění od 1 sekundy do 4 minut pomocí potenciometru namontovaného na desce plošných spojů. Stisknutím tlačítka se LED dioda změní z červené na zelenou a po uplynutí nastaveného času se vrátí do červené . Malý počet součástek z ní činí vynikající volbu pro začátečníky, kteří se učí pájení a základy elektroniky. Nízké napájecí napětí 2,4 V až 3,5 V činí práci se sadou zcela bezpečnou pro mladé techniky.

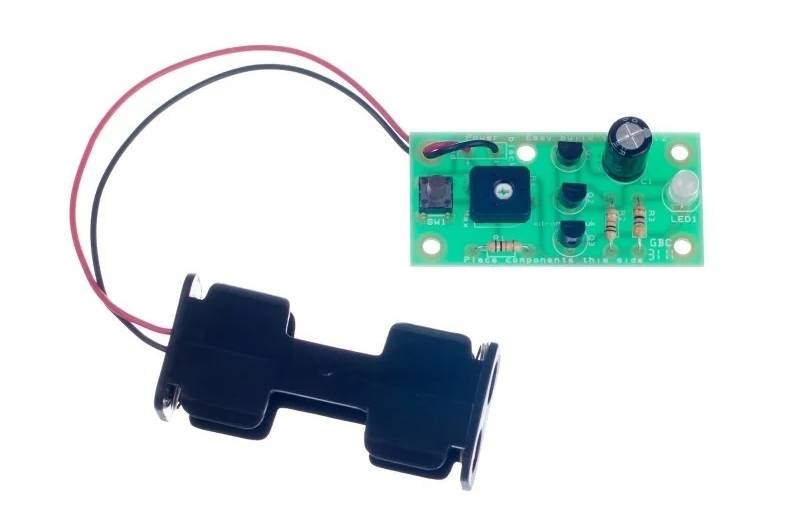

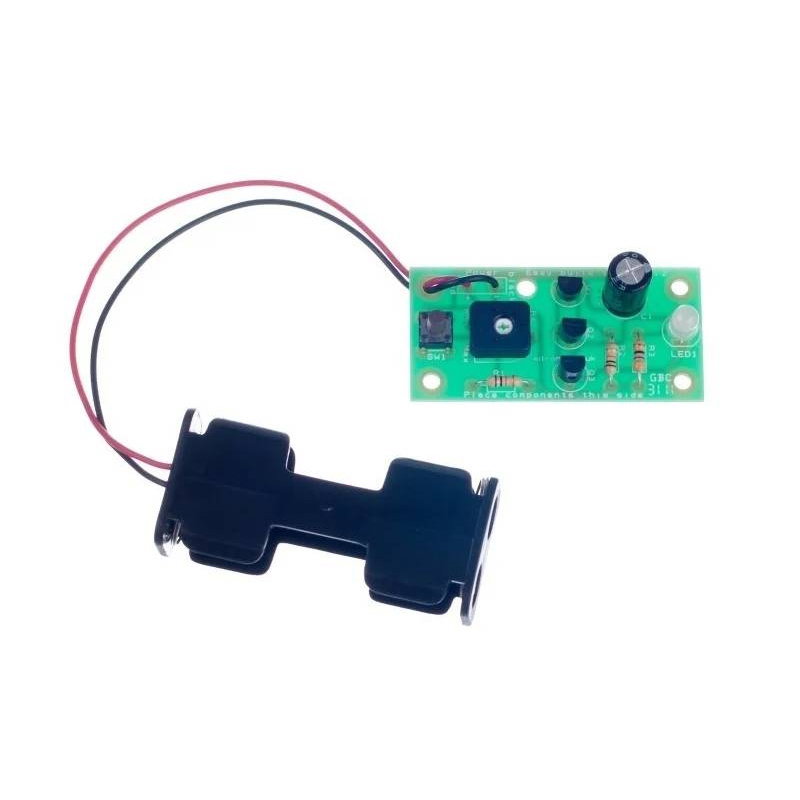

Stavebnice elektronického časovače - Kitronik 2111.

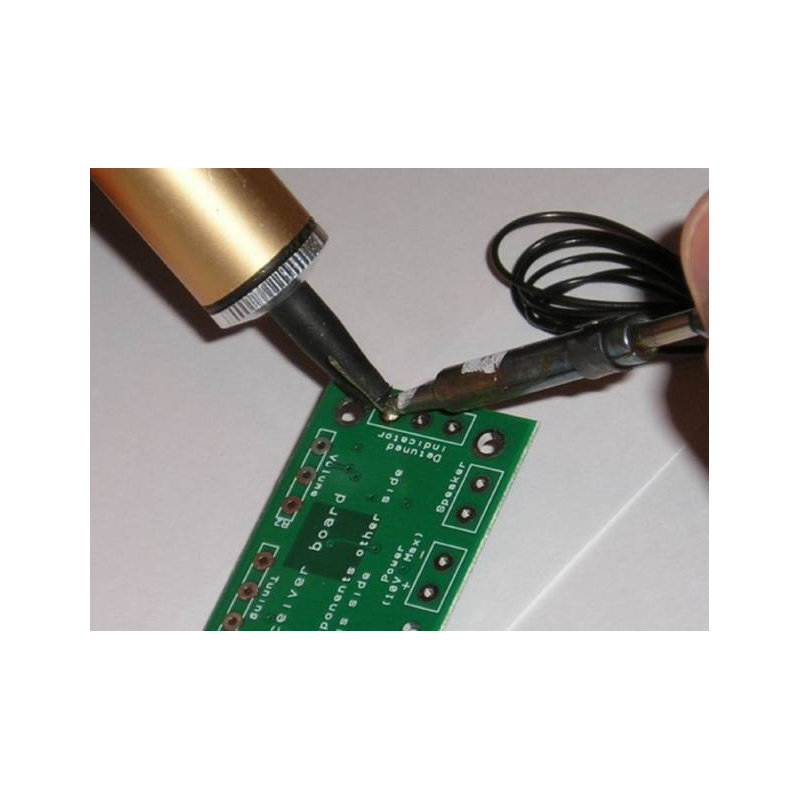

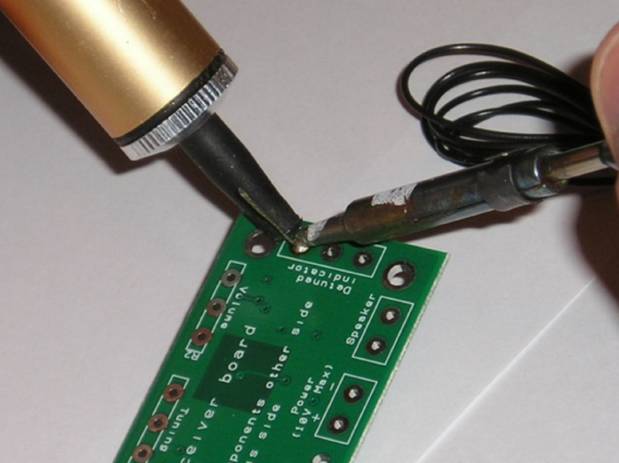

Sada vyžaduje pájení součástek s průchozími otvory na desku plošných spojů.
Hlavní vlastnosti sady časovače pro kutily
- Vzdělávací sada pro kutily : Ideální pro výuku pájení a základů elektroniky
- Nastavitelný čas : zpoždění lze nastavit od 1 s do 4 min
- LED indikace : tříbarevná dioda mění barvu v závislosti na provozním stavu
- Jednoduchý RC obvod : práce s rezistorem a kondenzátorem
- Ovládání tlačítkem : snadné spuštění časovače dotykovým spínačem
- Malý počet komponent : usnadňuje montáž a pochopení systému
- Napájení z baterií : lze napájet 2 x AA (3 V)
Technické specifikace stavebnice časovače
- Typ produktu: Stavebnice pro kutily - elektronický časovač
- Časový rozsah: 1 s až 4 min
- Jmenovité napětí: 3 V
- Rozsah napětí: 2,4 V až 3,5 V
- Spotřeba proudu v klidovém režimu: 11,3 mA
- Maximální odběr proudu: 15,1 mA
- Počet součástek na desce plošných spojů: 11
- Montáž: pájení
- Délka desky plošných spojů: 54 mm
- Šířka desky plošných spojů: 26 mm
Obsah sady
- 1x Košík na 2 AA baterie
- 1x rezistor 47 ohmů
- 2x rezistory 10kΩ
- 1x potenciometr 1 MΩ
- 1x Elektrolytický kondenzátor 10V, 1mF
- 1x tranzistor BC558 (PNP)
- 1x tříbarevná LED 5 mm (650 mCd)
- 1x 6mm taktní spínač
- 1x deska plošných spojů

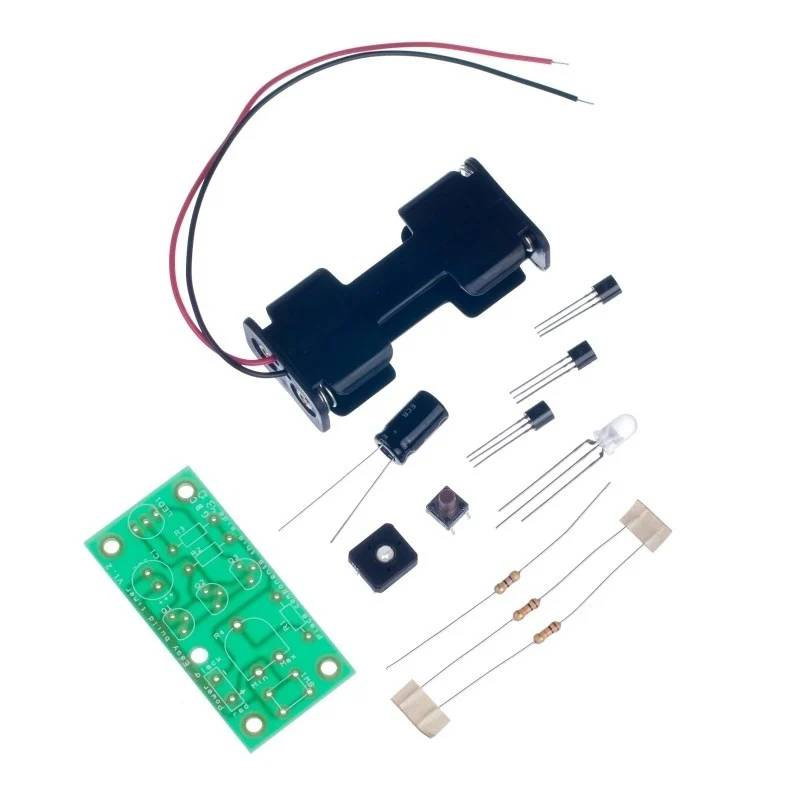

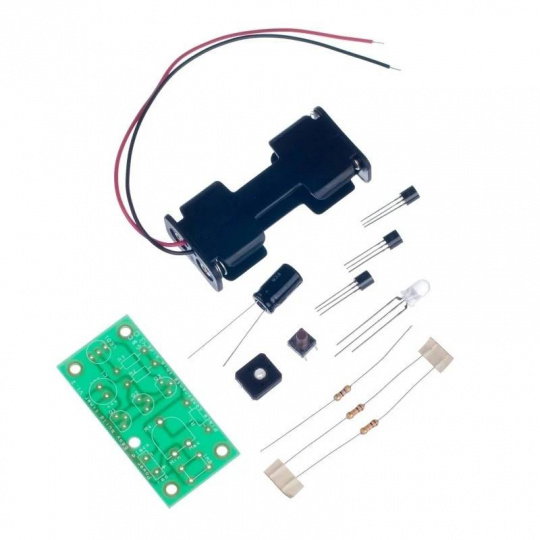

Prvky obsažené v sadě.
