Popis produktu: Atomic Echo Base - modul pro rozpoznávání hlasu s mikrofonem a reproduktorem - rozšiřující modul pro M5Atom - M5Stack A149
Atomic Echo Base je funkční zvuková vrstva určená pro vývojářské moduly M5 Atom . Toto rozšíření umožňuje vytvářet systémy rozpoznávání hlasu, podporu hlasových příkazů a přehrávání zvuku ve vzdělávacích aplikacích a chytrých domácnostech. Díky použití 24bitového kodeku ES8311 a MEMS mikrofonu s vysokým poměrem signálu k šumu získáte velmi dobrou kvalitu nahrávek i přehrávání. Vestavěný reproduktor a zesilovač třídy D poskytují čistý a jasný zvuk. Modul podporuje obousměrný přenos zvuku , což z něj činí ideální řešení pro interaktivní hlasové projekty.
Také si přečtěte uživatelskou příručku připravenou výrobcem!

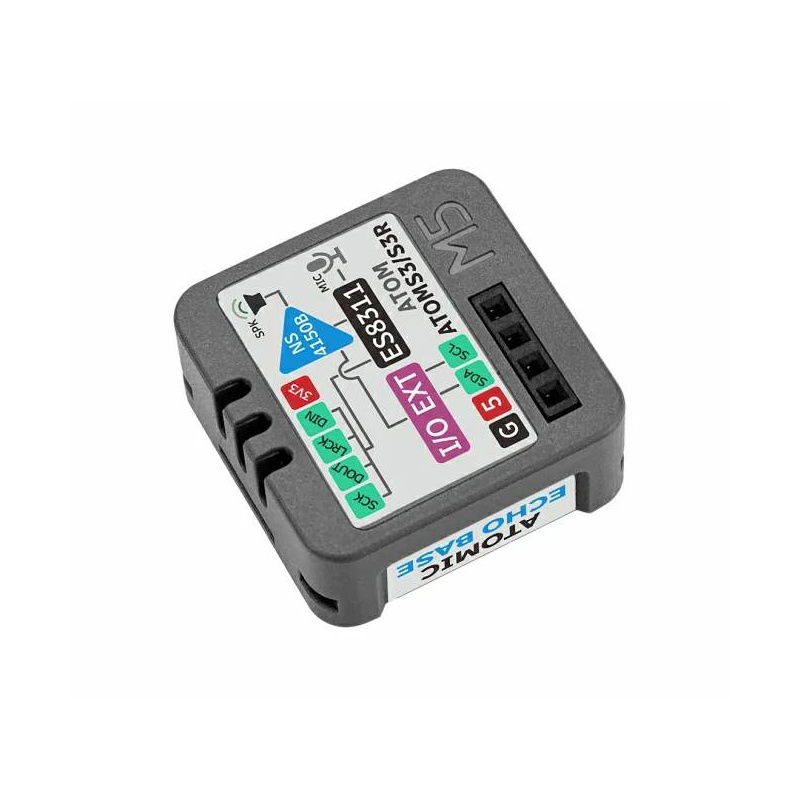

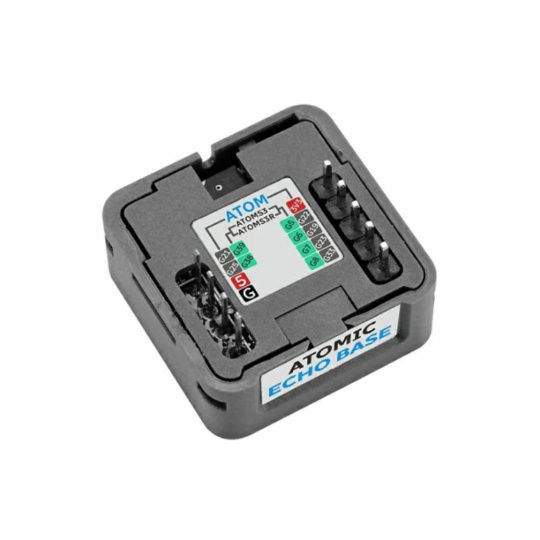

Atomic Echo Base - modul pro rozpoznávání hlasu s mikrofonem a reproduktorem - rozšiřující modul pro M5Atom - M5Stack A149.
Atomic Echo Base využívá integrované řešení s monofonním audio dekodérem ES8311, MEMS mikrofonem a výkonovým zesilovačem NS4150B.Klíčové vlastnosti základního modulu Atomic Echo
- Kompatibilita s řadou M5 Atom : Kompatibilní s Atom Lite, Matrix, S3-Lite, S3R a dalšími modely řady Atom
- Podpora rozpoznávání hlasu : ideální pro interaktivní systémy a systémy hlasového ovládání
- Monofonní audio kodek ES8311 : podporuje I2S, 24bitové rozlišení a vzorkování od 16 kHz do 64 kHz
- MEMS mikrofon : digitální, vysoký odstup signálu od šumu ≥ 65 dB
- Zesilovač NS4150B : 1W @ 8Ω zesilovač třídy D
- Vestavěný reproduktor : efektivní a čistá reprodukce zvuku
- Plně duplexní komunikace : simultánní nahrávání a přehrávání zvuku
- Podpora pro více vývojových platforem : UIFlow 1.0, UIFlow 2.0, Arduino IDE
Kompatibilita a programovatelnost
Základna Atomic Echo Base je plně kompatibilní se zařízeními řady M5 Atom, jako jsou Atom Lite , Matrix , AtomS3 a další. AtomS3R nebo AtomS3R CAM . V závislosti na modelu hostitele se používají příslušné piny I2S , které musí být zahrnuty v programovém kódu. Programování je možné pomocí Arduino IDE, UIFlow 2.0 a ESP-IDF , což umožňuje flexibilní přizpůsobení funkcionality projektu. Pro uživatele hlasových systémů jsou k dispozici hotové knihovny a příklady , například OpenAI Voice Assistant pro AtomS3R.
Modul podporuje komunikaci I2S.

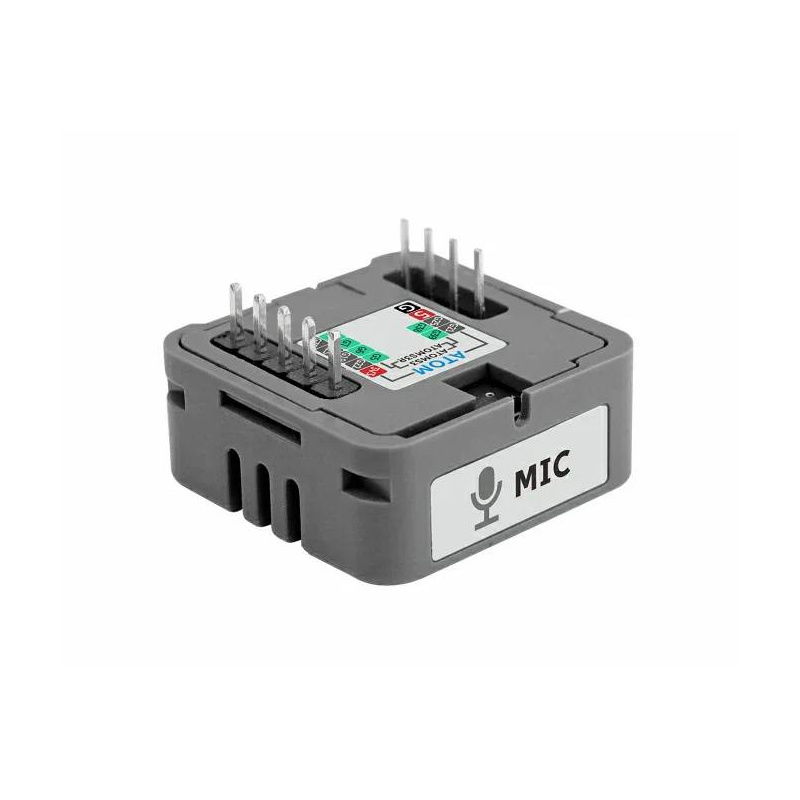

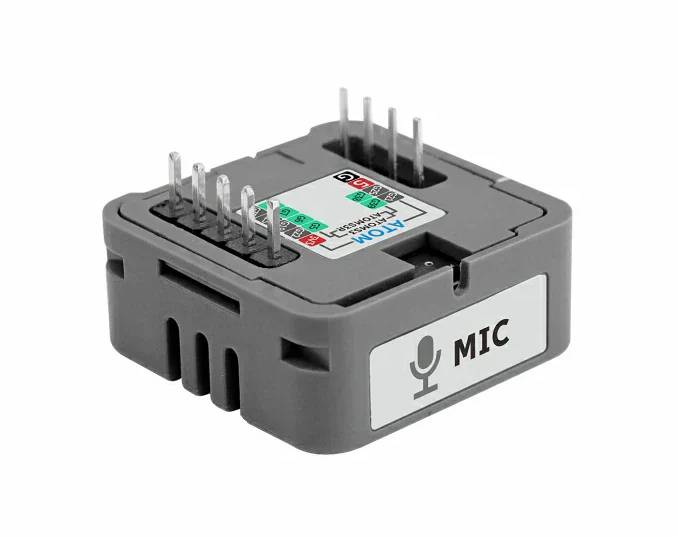

MEMS mikrofon je vhodný pro automatické rozpoznávání řeči.Terminály a způsob připojení

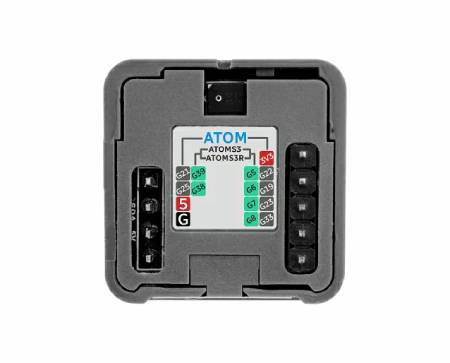

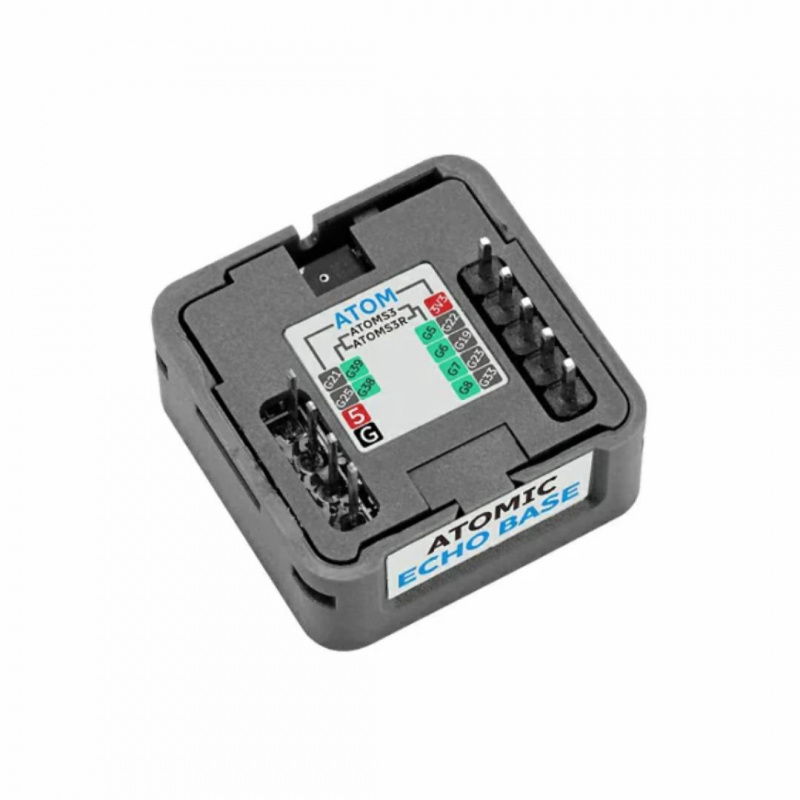

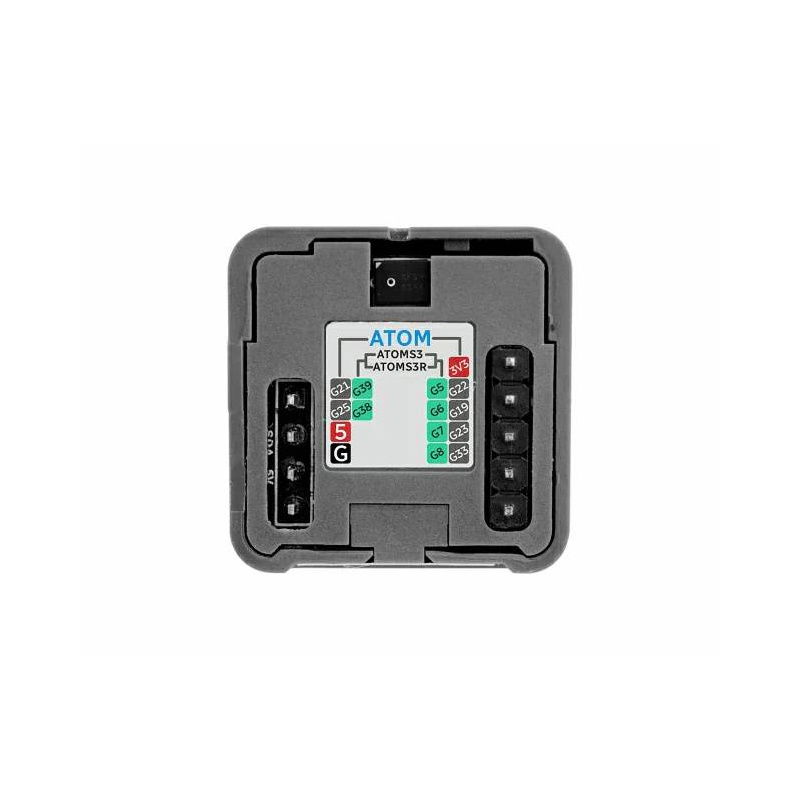

Modul komunikuje s hostitelem přes sběrnici I2S . V závislosti na verzi Atomu (Lite, S3, S3R) je třeba odpovídajícím způsobem přiřadit piny jako SCL, SDA, LRCK, DSDIN nebo SCLK . Připojení mohou být trvalá (Fixed Connect) nebo přepínaná (Switch Connect), což je třeba vzít v úvahu při návrhu systému. U modelů AtomS3 a AtomS3R se používají piny G39, G38, G5, G6, G7 a G8. Příklady konfigurací naleznete v oficiální dokumentaci k M5Stack .
Praktické aplikace
- Inteligentní systémy hlasového ovládání pro domácnosti
- Interaktivní vzdělávací projekty založené na rozpoznávání řeči
- Hlasoví asistenti a multimediální terminály
- Systémy pro záznam a přehrávání zvuku
- Integrovaná řešení pro výuku v oblasti internetu věcí a umělé inteligence
V plně duplexním režimu umožňuje simultánní přenos a příjem hlasu.

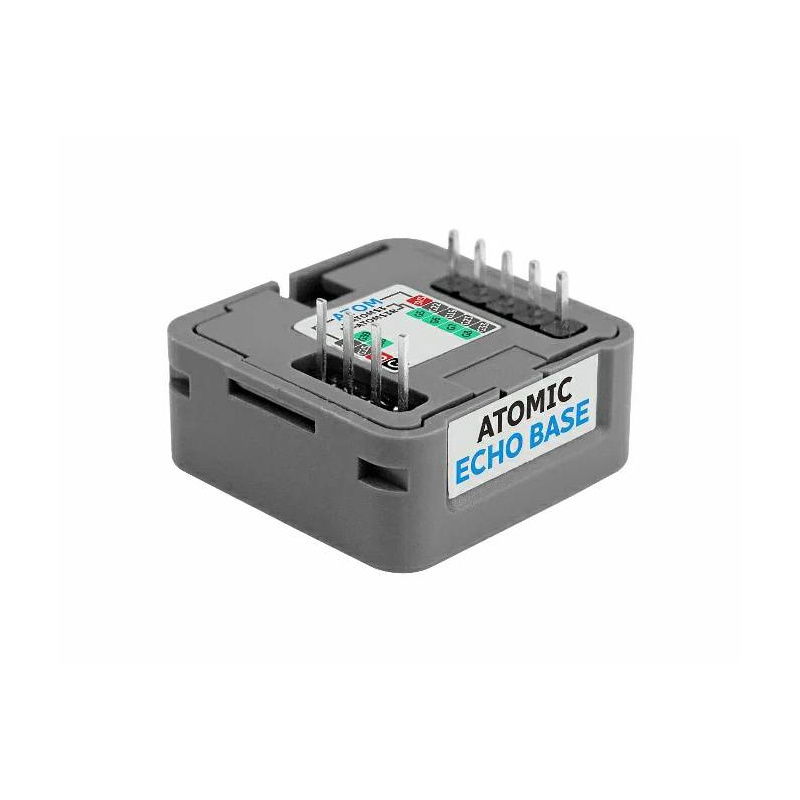

Modul je kompatibilní s řadou M5 Atom.
Technická specifikace modulu
- Zvukový kodek: ES8311, 24bitový, rozhraní I2S
- Mikrofon: MSM381A3729H9BPC, odstup signálu od šumu ≥ 65 dB
- Zesilovač: NS4150B, třída D
- Reproduktor: 1 W při 8 Ω (typ 2014)
- Pohotovostní proud: 3,36 mA při 3,3 V
- Provozní proud: 14,84 mA při 3,3 V
- Provozní teplota: 0 °C až 40 °C
- Rozměry: 24 x 24 x 14,14 mm
- Hmotnost: 6,3 g
Obsah sady
- 1 x Základna Atomic Echo
