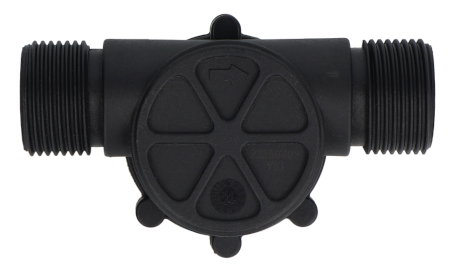

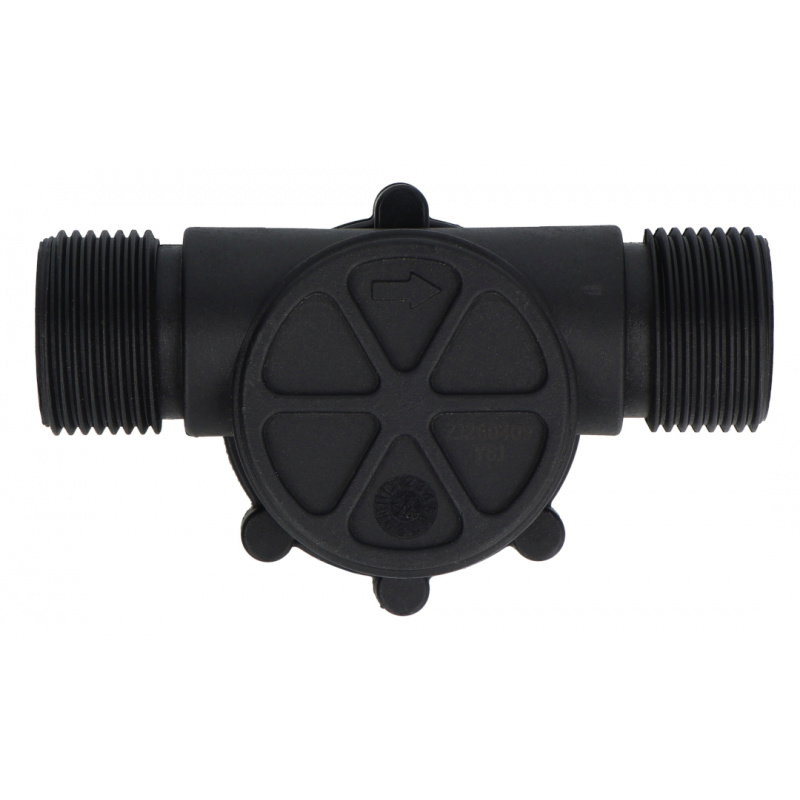

Popis produktu: Snímač průtoku kapaliny ZJ-G1 100 l/m - závit 1''
Jednoduchý senzor pro měření průtoku kapaliny. Skládá se z ventilátoru s magnetem a Hallových senzorů. Počítáním impulsů z rotujícího ventilátoru lze snadno měřit průtok kapaliny. Díky této metodě elektronika senzoru nepřichází do kontaktu s vodou.
Specifikace průtokového senzoru
- Napájecí napětí: 3,5 V až 24 V
- Spotřeba proudu při 3,5 V: 15 mA
- Rozsah měření: 2 až 100 l/min
- Počet pulzů na litr kapaliny: f=(1*Q)±5% - Q=l/min
- Provozní teplota: až 80 °C
- Přípustná vlhkost: 35 % - 90 % relativní vlhkosti
- Přípustný tlak vody: 2 MPa
- Montáž na potrubí o průměru 1"
- Materiál: plast
- Rozměry: 114 × 60 × 48 mm

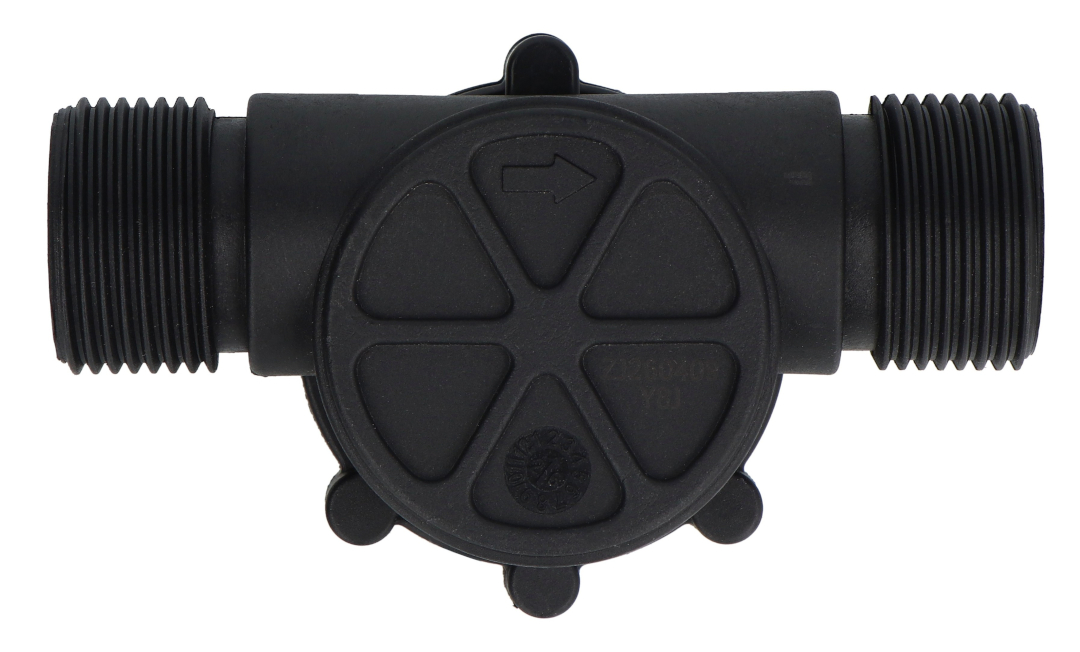

Snímač průtoku kapaliny YF-G1 100 l/m - závit 1''.

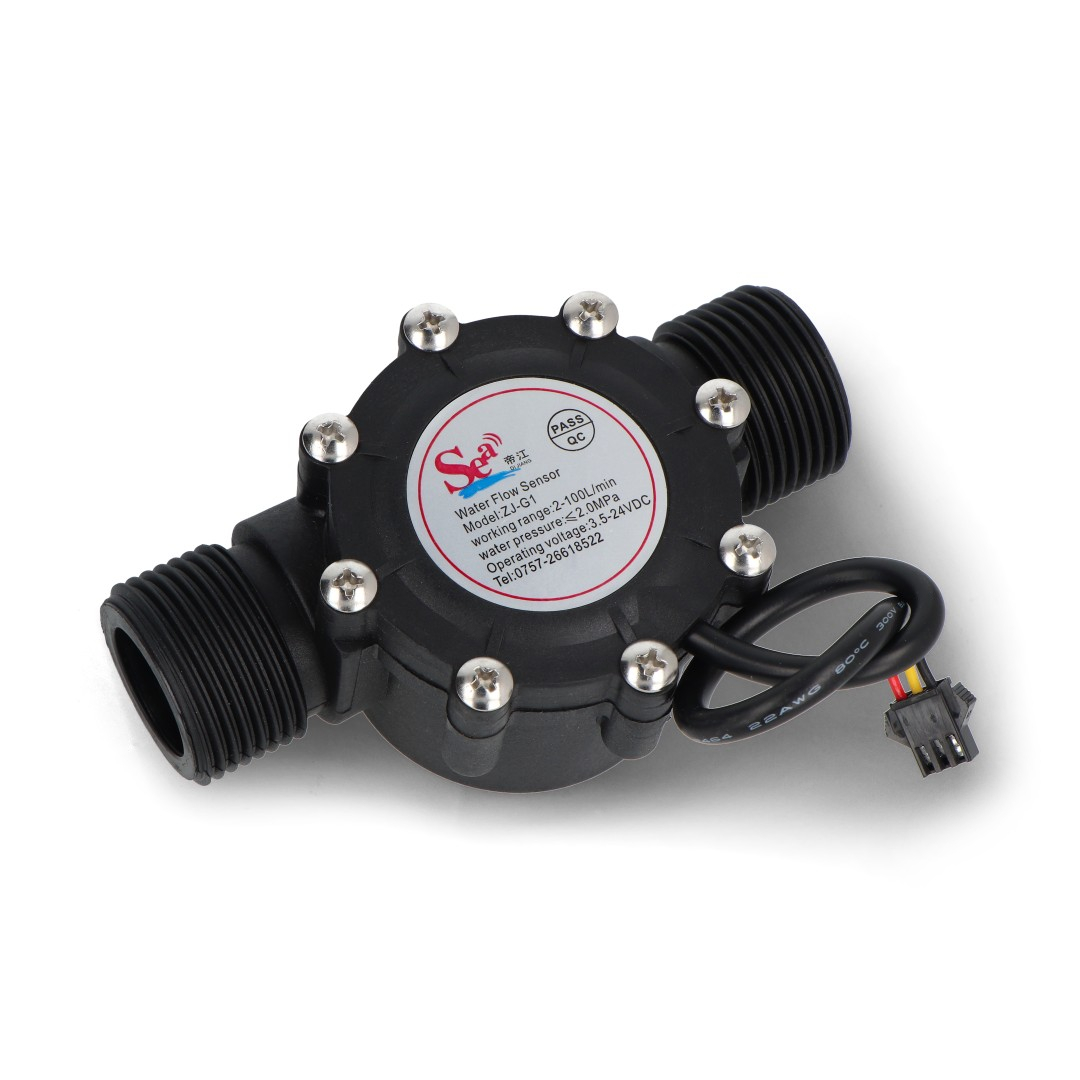

Snímač průtoku kapaliny ZJ-G1 100 l/m - závit 1''.Zařízení má tři vodiče:
- červená - napájecí napětí od 3,5 V do 24 V
- černá - mše
- žlutá - pulzní výstupní signál
Počítáním pulzů můžete snadno sledovat tok kapaliny. Je důležité si uvědomit, že se nejedná o přesný senzor. Je však ideální pro hobby aplikace, kde přesnost není větší než 10 %.
Produkt kompatibilní s Arduinem Výrobce poskytuje vzorový program pro Arduino spolu se schématem zapojení. Projekt je k dispozici v uživatelské příručce . |
