Popis produktu: AtomS3R Dev Kit - vývojový modul s 0,85'' displejem - M5Stack C126
AtomS3R je programovatelný IoT modul založený na ESP32-S3 , který kombinuje kompaktní velikost s vysokým výkonem. Zařízení je vybaveno 0,85palcovým barevným IPS displejem s rozlišením 128 x 128 px , který umožňuje zobrazovat důležité informace v reálném čase. Programovatelné tlačítko umístěné pod obrazovkou umožňuje interakci uživatele, takže je ideální pro ovládání a sledování aplikací. Mezi vestavěné senzory pohybu a geomagnetismu patří 6osý akcelerometr a gyroskop BMI270 a 3osý magnetometr BMM150 , umožňující přesné sledování polohy a orientace. Díky rozhraní USB Type-C lze modul snadno napájet a programovat. Oproti předchozím verzím má AtomS3R vylepšenou 3D anténu , která zvyšuje stabilitu a dosah bezdrátové komunikace.
Podívejte se také na uživatelskou příručku připravenou výrobcem!

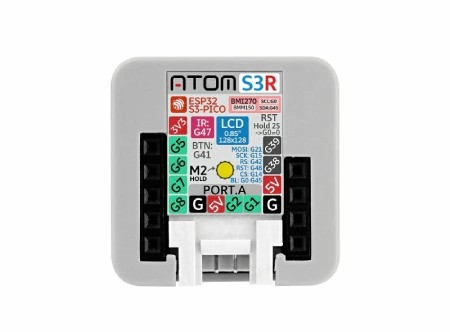

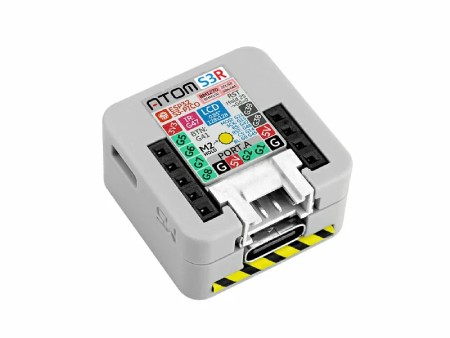

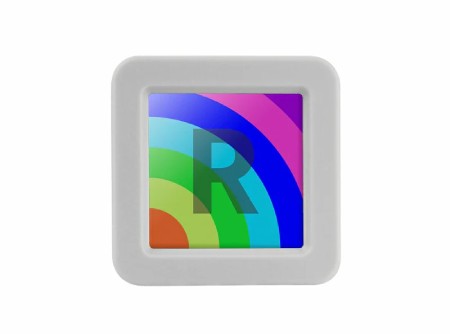

AtomS3R Dev Kit - vývojový modul s 0,85'' displejem - M5Stack C126.
Modul je založen na ESP32-S3-PICO-1-N8R8 s vestavěnou WiFi.
Hlavní vlastnosti AtomS3R
- Čip ESP32-S3 : Dual Xtensa LX7 Core, takt až 240 MHz
- 8 MB Flash a 8 MB PSRAM : více paměti pro složité aplikace
- 9osý senzorový systém : BMI270 (gyroskop a akcelerometr) + BMM150 (magnetometr)
- 0,85'' (128 x 128 px) IPS barevný displej : čistý obraz a čitelnost
- Programovatelné tlačítko : možnost přiřadit vlastní funkce
- Infračervená podpora : schopnost ovládat zařízení na dálku
- Kompaktní rozměry 24 x 24 x 12,9 mm : ideální pro mobilní použití
- Šest GPIO a port Grove : snadné připojení dalších komponent
- Podpora oblíbených programovacích platforem : Arduino, UIFlow, MicroPython
Snadné připojení a všestranné možnosti programování
AtomS3R je navržen pro snadnou integraci a širokou kompatibilitu. Podporuje Arduino IDE, UIFlow a MicroPython , takže je ideální volbou pro začátečníky i pokročilé programátory. Programování se provádí přes port USB Type-C , který zajišťuje rychlý přenos kódu a aktualizace softwaru. Na spodní straně modulu je šest GPIO pinů (G5, G6, G7, G8, G38, G39), které umožňují připojení dalších komponent a rozšíření. 4kolíkový port s roztečí 2 mm navíc umožňuje snadné připojení k dalším zařízením. Chcete-li nahrát nový firmware, jednoduše podržte tlačítko Reset po dobu 2 sekund, dokud se nerozsvítí zelená LED - to je znamení, že zařízení je připraveno blikat.

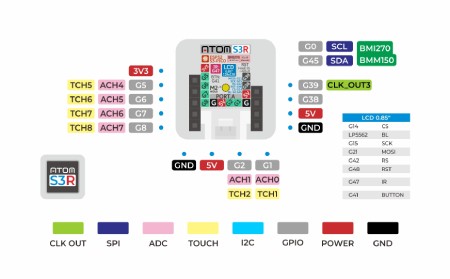

Pinout AtomS3.

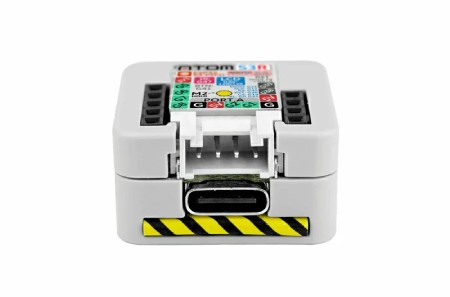

Vybaveno rozhraním USB Type-C pro napájení a stahování softwaru.
Jaký je rozdíl mezi AtomS3R a AtomS3?
AtomS3R je novější a pokročilejší verze AtomS3 , která nabízí několik klíčových vylepšení. V první řadě má více paměti , protože kromě 8 MB Flash paměti přibylo také 8 MB PSRAM paměti, což zvyšuje schopnost zvládat náročnější aplikace. Dalším výrazným vylepšením je sada senzorů – AtomS3R využívá moderní BMI270 (gyroskop a akcelerometr) a BMM150 (magnetometr), které poskytují přesnější měření než starší MPU6886 v AtomS3. Nelze zapomenout ani na vylepšenou 3D anténu , která v AtomS3R poskytuje lepší stabilitu signálu a větší dosah ve srovnání se standardní anténou v AtomS3. Nový model navíc podporuje infračervenou (IR) komunikaci , díky čemuž je všestrannější v aplikacích dálkového ovládání.
Technická specifikace modulu AtomS3R
- Procesor: ESP32-S3-PICO-1-N8R8, dvoujádrový Xtensa LX7, až 240 MHz
- Paměť: 8 MB Flash, 8 MB PSRAM
- Displej: 0,85'' IPS, 128 x 128 px, řadič GC9107
- Senzory:
- BMI270: akcelerometr a gyroskop (přesnost 0,05 %)
- BMM150: Magnetometr (přesnost 0,3 μT)
- Rozhraní:
- USB Type-C – napájení a programování
- 4pinový konektor s roztečí 2 mm - rozšířená funkčnost
- 6 pinů GPIO (G5, G6, G7, G8, G38, G39)
- Infračervená podpora:
- Rozsah: 12,46 m (180°), 1,45 m (90°), 3,88 m (45°)
- Spotřeba energie:
- Režim spánku: 10,75 μA až 92,50 μA
- Provoz IMU: 99,25 mA
- IR provoz: 100,4 mA
- Provoz LCD: 56,69 mA
- Rozměry: 24 x 24 x 12,9 mm
- Hmotnost: 6,7 g

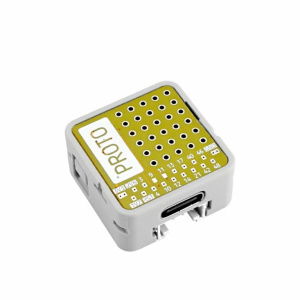

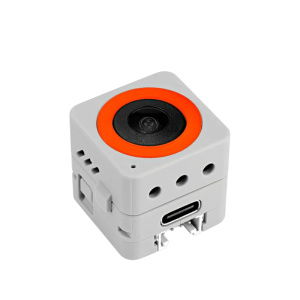

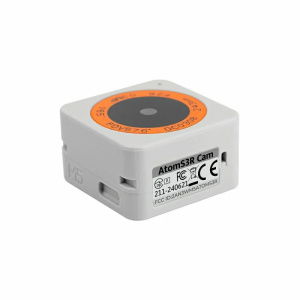

AtomS3R Dev Kit lze rozšířit o další rozšíření pomocí přídavných modulů.
