Popis produktu: Proudový senzor ACS37041KLHBLT-010B3 -10 A až +10 A - Pololu 5440

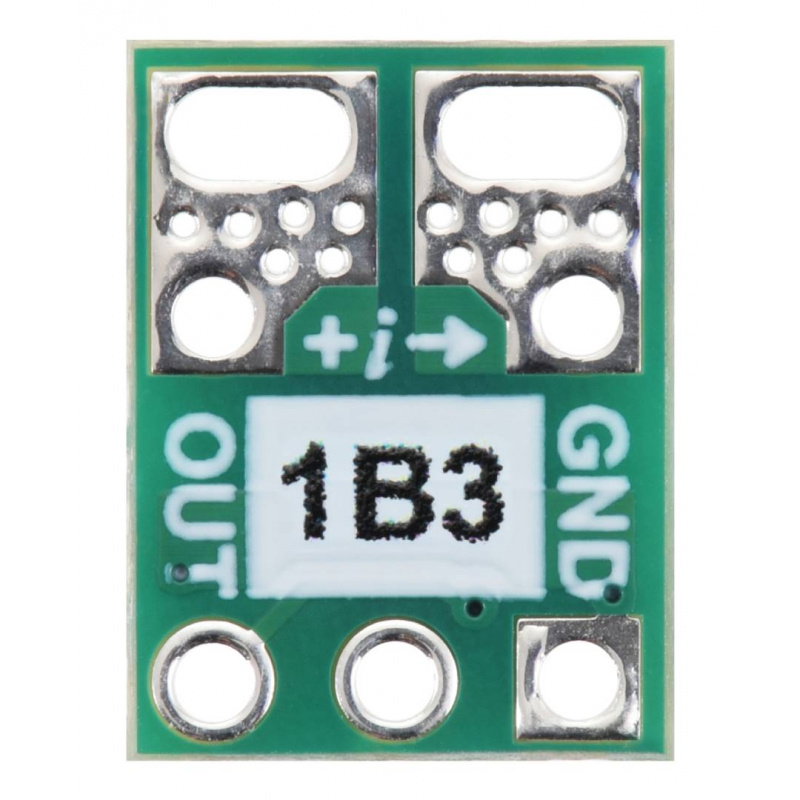

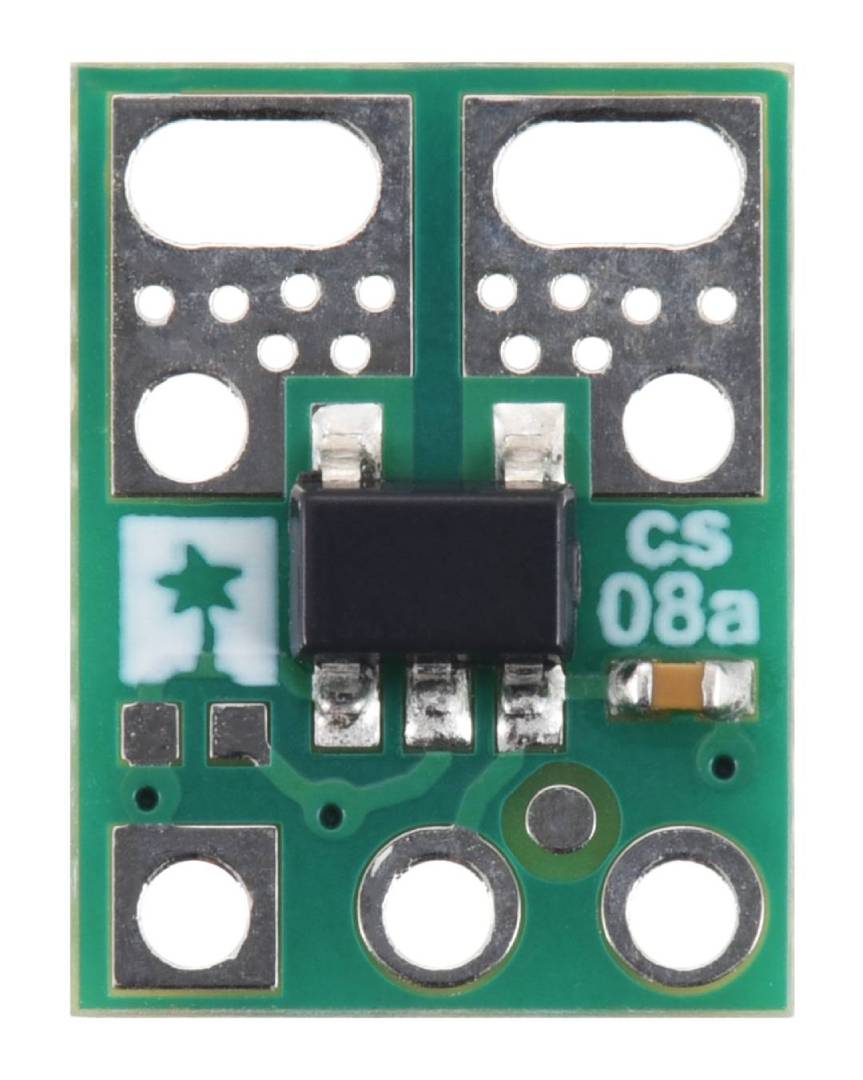

Modul Pololu 5440 je vybaven Hallovým senzorem Allegro ACS37041KLHBLT-010B3 . Nízký odpor proudové dráhy, přibližně 1,6 mΩ, snižuje ztráty výkonu během měření, zatímco měření diferenciálního magnetického pole snižuje vliv vnějších, rovnoměrných magnetických polí na výsledek. Analogové výstupní napětí se mění úměrně směru a velikosti měřeného proudu, což umožňuje snadné propojení senzoru se vstupem ADC mikrokontroléru .

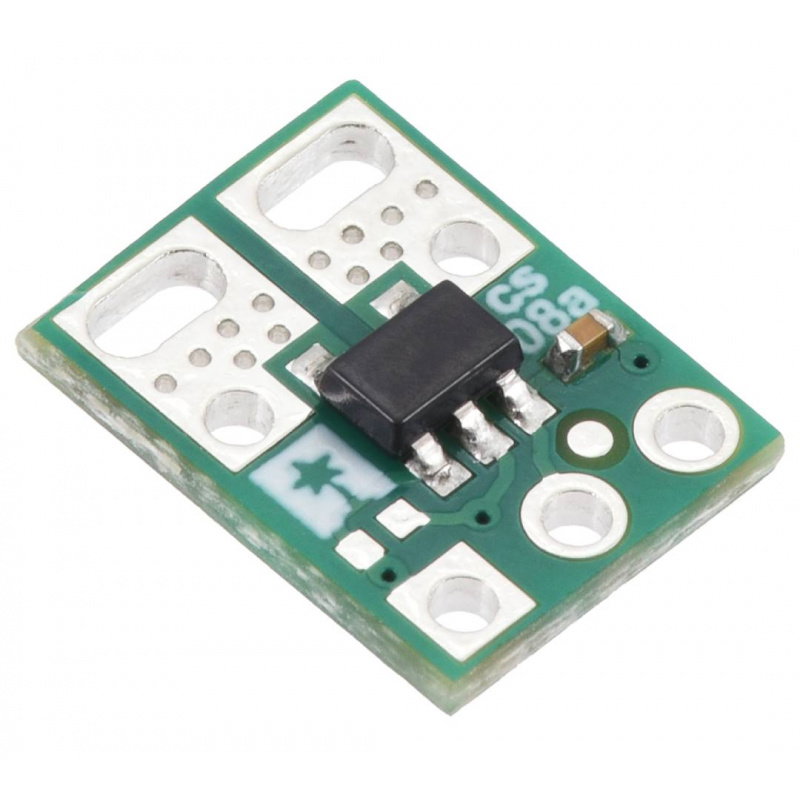

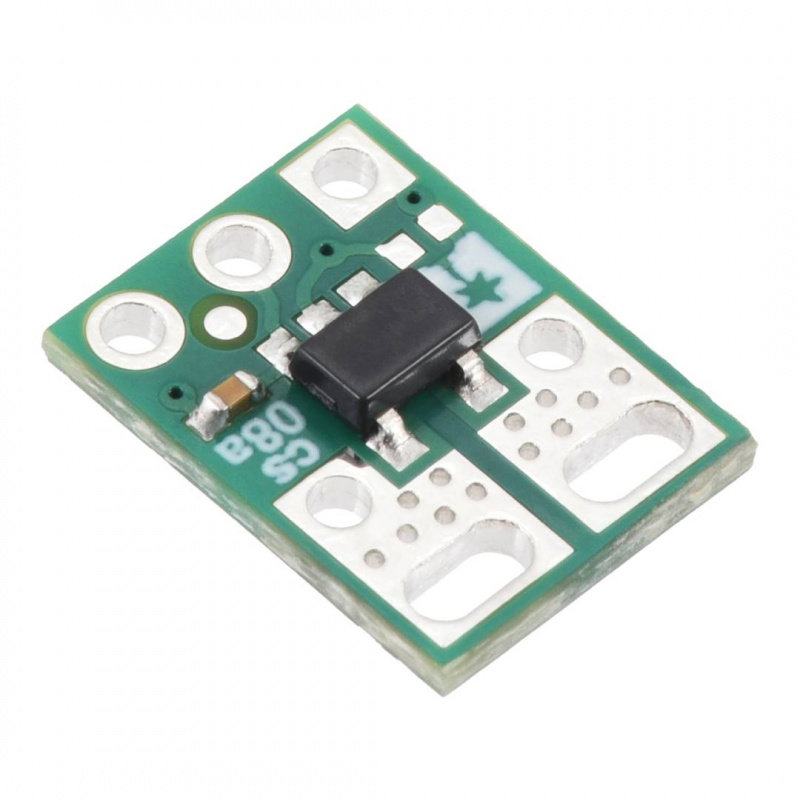

Proudový senzor ACS37041KLHBLT-010B3 -10 A až +10 A - Pololu 5440.
Senzor nabízí obousměrné měření proudu v rozsahu od -10 A do 10 A.
Hlavní vlastnosti senzoru ACS37041
- Rozsah měření : obousměrné měření proudu od -10 A do +10 A
- Měřicí technologie : Měření Hallovým jevem s elektricky izolovanou proudovou cestou
- Citlivost : 132 mV/A
- Nulový bod : výstupní napětí je přibližně 1,65 V při proudu 0 A
- Napájecí napětí : provozní v rozsahu od 3 V do 3,6 V, jmenovité 3,3 V
- Analogový výstup : napětí na výstupu VOUT se lineárně mění s hodnotou a směrem protékajícího proudu.
- Nepoměrový výstup : nulový bod a citlivost jsou mírně ovlivněny kolísáním napájecího napětí v rámci povoleného rozsahu
- Nízký odpor proudové cesty : cca 1,6 mΩ, což snižuje energetické ztráty a zahřívání
- Rychlá odezva : Typická doba odezvy kolem 3 µs, maximální 5 µs
- Široký rozsah provozních teplot : od -40 °C do 125 °C
- Kompaktní deska : rozměry pouze 7,6 x 10,2 mm
- Kompatibilita s nepájivým polem : Piny VDD, GND a VOUT jsou přizpůsobeny konektorům s roztečí 2,54 mm

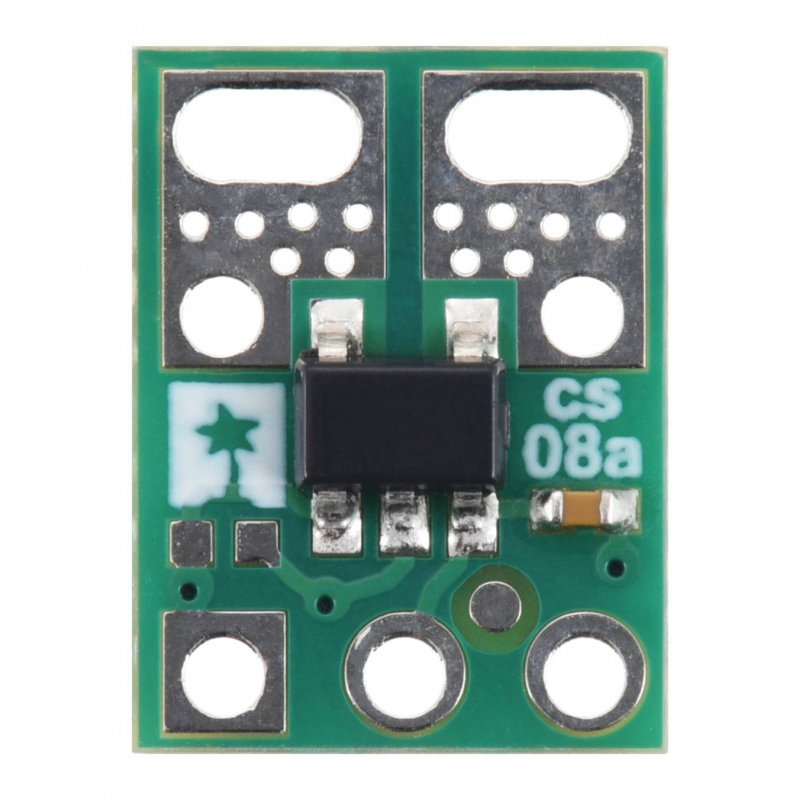

Zapojení pinů a připojení proudového senzoru ACS37041
Pro správnou funkci modul vyžaduje pět připojení: IP+, IP-, VDD, GND a VOUT . Mezi VDD a GND by mělo být připojeno napájení 3 V až 3,6 V a VOUT by měl být připojen k analogovému vstupu mikrokontroléru nebo jiného měřicího systému. Měřený proud protéká svorkami IP+ a IP- a směr označený na desce jako kladný způsobí zvýšení výstupního napětí nad 1,65 V; tok v opačném směru způsobí jeho pokles. Pro proud 0 A je napětí VOUT přibližně 1,65 V a každá změna proudu o 1 A způsobí změnu napětí přibližně o 132 mV . Vztah lze zapsat jako: VOUT = 1,65 V + 0,132 V/A x IP , zatímco hodnotu proudu lze určit podle vzorce: IP = (VOUT - 1,65 V) / 0,132 V/A . Body VDD, GND a VOUT fungují se standardními zlatými piny s roztečí 2,54 mm, zatímco cestu pro vysoký proud lze připojit přímo pájenými vodiči. svorkovnice s roztečí 3,5 mm nebo 5 mm nebo vhodně rozmístěné konektory Goldpin.

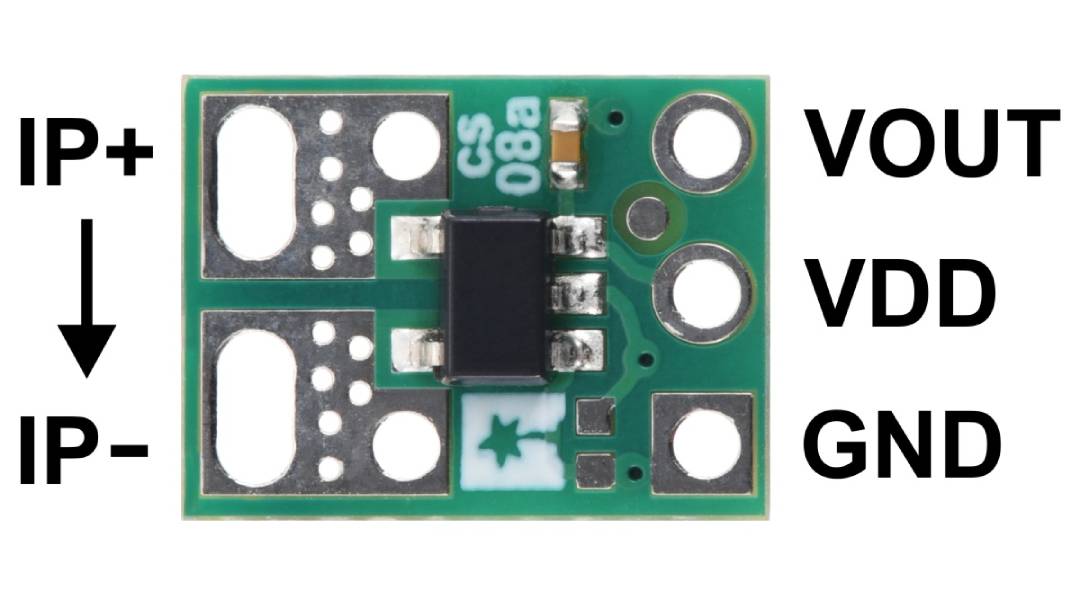

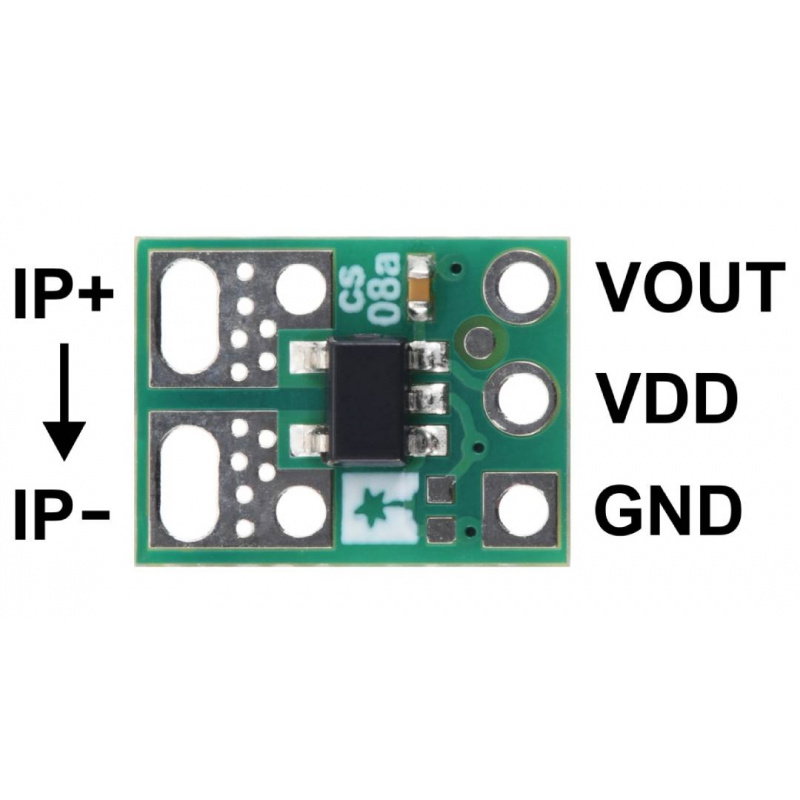

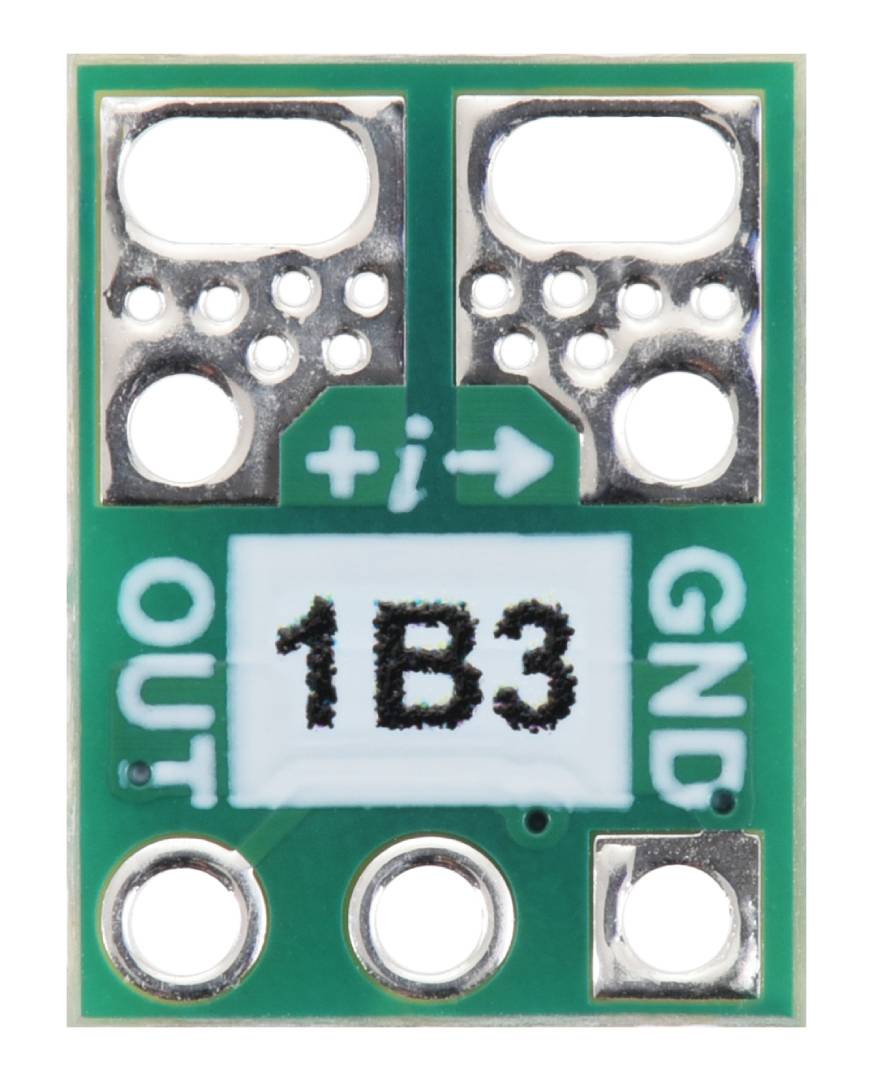

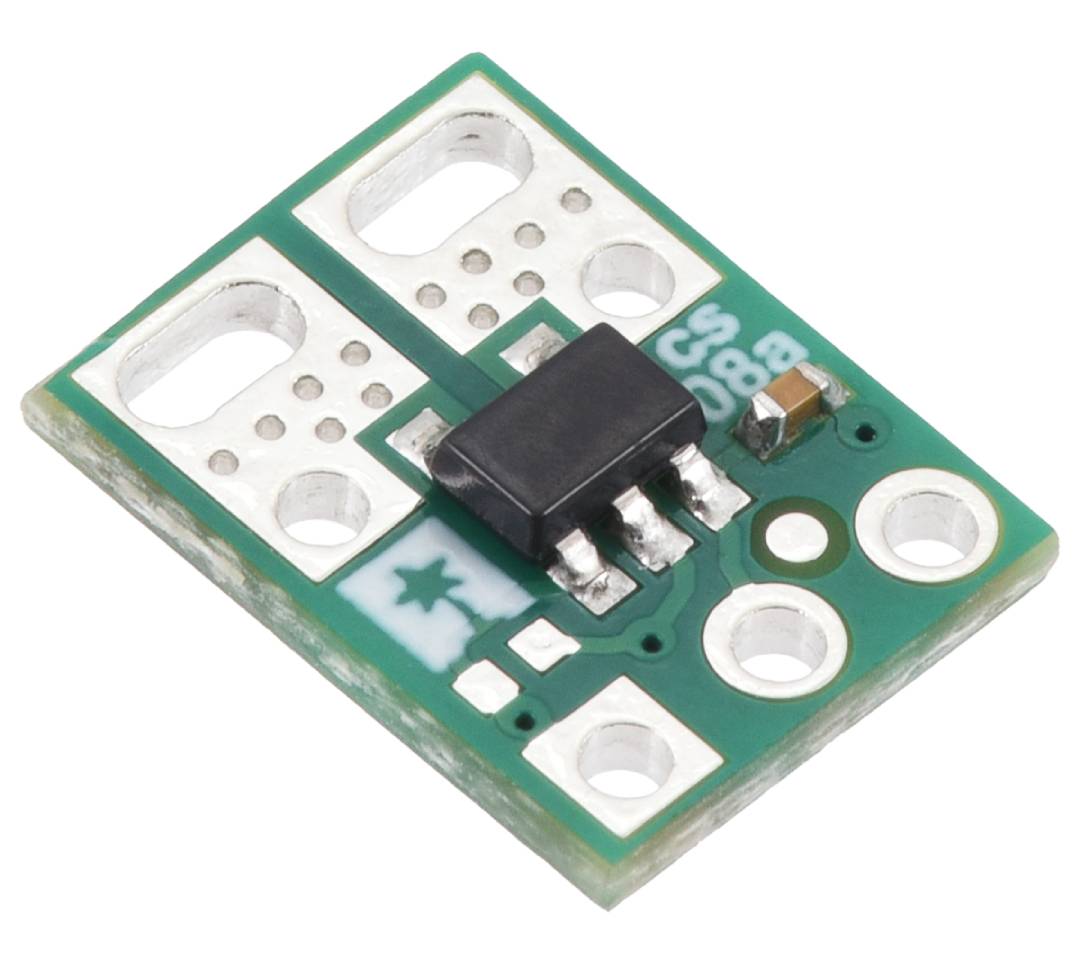

Piny proudového senzoru.
Analogový výstup umožňuje snadné použití senzoru v projektech s mikrokontroléry, automatizačními systémy, robotikou a měřicími zařízeními.
Technické specifikace senzoru ACS37041KLHBLT-010B3
- Měřicí systém: Allegro ACS37041KLHBLT-010B3
- Základní čip: ACS37041
- Měřicí technologie: Hallův jev
- Typ měření: obousměrný
- Rozsah měření proudu: -10 A až 10 A
- Typ měřeného proudu: AC a DC
- Jmenovité napájecí napětí: 3,3 V
- Rozsah napájecího napětí: 3,0 V až 3,6 V
- Typická spotřeba proudu: 8 mA
- Citlivost: 132 mV/A
- Výstupní napětí při 0 A: 1,65 V
- Typ výstupu: analogový, nepoměrový
- Typická šířka pásma analogového signálu: 125 kHz
- Typická doba odezvy: 3 µs
- Maximální doba odezvy: 5 µs
- Odpor proudové cesty systému: cca 1,6 mΩ
- Funkční oddělení ACS37041: 100 V RMS
- Minimální povrchová dráha na desce plošných spojů: 1,6 mm
- Provozní teplotní rozsah: -40 °C až 125 °C
- Rozteč pinů VDD, GND a VOUT: 2,54 mm
- DPS: 2vrstvá, 28 g mědi
- Rozměry: 7,6 × 10,2 mm
- Hmotnost: 0,2 g
