Popis produktu: VL53L5CX Mini Time-Of-Flight Imager - Snímač vzdálenosti - 4000 mm - I2C - Qwiic - SparkFun SEN-19013
Digitální měření vzdálenosti senzorem založené na řešení Time-of-Flight (ToF). Založeno na čipu VL53L5CX , který integruje pole SPAD, fyzické infračervené filtry a difrakční optické prvky (DOE) pro dosažení nejlepšího možného výkonu v různých okolních světelných podmínkách. Modul využívá sběrnici I2C . Dodává se také s konektorem Qwiic pro usnadnění procesu návrhu. Měřicí rozsah snímače je 400 cm , napájecí napětí je 3,3V. (přípustný rozsah od 2,7 V do 3,3 V).
Při napájení přes sběrnici I2C vyžaduje VL53L5CX stažení firmwaru (cca 90 KB). Výrobce doporučuje mikrokontroléry s dostatečným množstvím flash paměti. Zároveň upozorňuje, že oblíbená platforma Arduino Uno nemá dostatek paměti.
VL53L5CX Mini Time-Of-Flight Imager - Snímač vzdálenosti - SEN-19013 .
Prezentace aplikací systému Qwiic .
Co je Qwiic?
Qwiic SparkFun je ekosystém, který zahrnuje četné senzory založené na sběrnici I2C, výkonné moduly a vyhrazené kabely. Hlavním předpokladem tohoto řešení je zlepšení procesu prototypování. Všechny prvky podporující standard Qwiic využívají běžný, 4pinový JST konektor s roztečí 1 mm. To snižuje množství místa potřebného na desce plošných spojů. Chrání také před spojením v rozporu s polaritou.
Příklad aplikace snímače VL53L5CX
- 3D mapování místnosti
- Detekce překážek v robotice
- Rozpoznávání gest
- Projekty IoT a AR / VR
Piny modulu

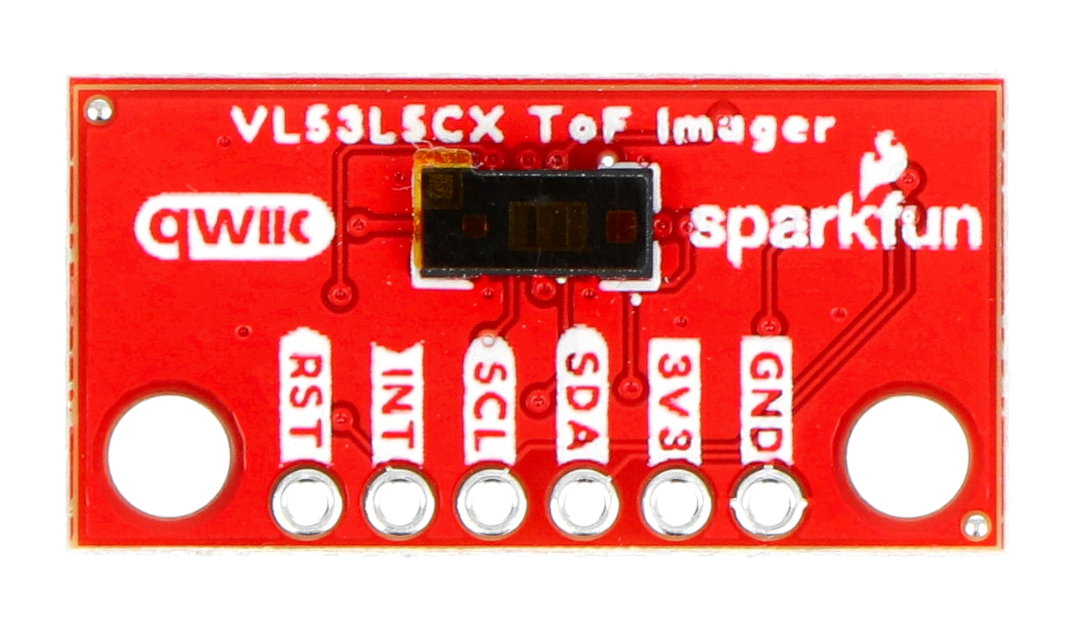

Modul VL53L5CX Mini ToF Imager má vývody ve formě pájecích plošek , které jsou umístěny na delším okraji desky:
- GND - zem systému
- 3v3 - napájení
- SDA - datová linka I2C
- SCL - I2C hodinová linka
- INT - výstup přerušení (výchozí s otevřeným odtokem)
- RST - I2C resetovací kolík, aktivní vysoká. Se zemí je spojen odporem 47 kΩ

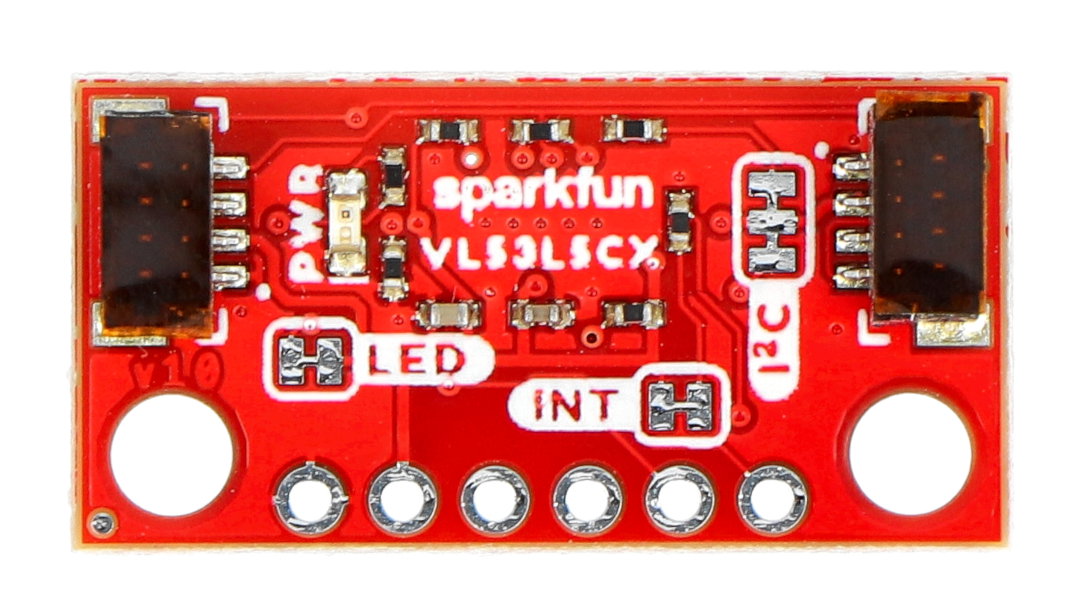

Na desce najdeme také mj dva Qwiic konektory a LED indikující napájení modulu. Podrobnosti jsou k dispozici v uživatelské příručce připravené výrobcem.
Piny modulu .
Charakteristickým rysem modulu jsou jeho malé rozměry .
Specifikace VL53L5CX Mini Time-Of-Flight Imager
- Napájecí napětí: 2,7 V až 3,3 V (výchozí 3,3 V přes konektor Qwiic)
- Vícezónový variabilní výstup se samostatnými zónami 4 x 4 nebo 8 x 8
- Rozsah měření: až 400 cm
- Obnovovací frekvence: 60 Hz
- Zářič: 940 nm laser neviditelného povrchového světla (VCSEL) a integrovaný analogový ovladač
- Zorné pole (FoV): 63° (díky použití difrakčních optických prvků (DOE) na vysílači i přijímači)
- I2C adresa: 0x52
- Propojky: INT, I2C, LED (podrobnosti v uživatelské příručce)
- Rozměry: 25 x 18 mm
