Popis produktu: ESP32-S3 - vývojová deska pro WiFi + Bluetooth s LCD IPS dotykovou obrazovkou 7'' 800 x 480 px - Waveshare 27078
Tato 7palcová vývojová deska s dotykovou obrazovkou je perfektním řešením pro tvorbu uživatelských rozhraní (HMI) a systémů IoT. Je vybavena IPS LCD displejem s rozlišením 800 x 480 px a podporuje připojení 2,4 GHz WiFi a Bluetooth 5.0 . Nabízí také možnost vytvářet pokročilá grafická rozhraní pomocí knihovny LVGL . Tato deska je ideální pro rychlé prototypování a projekty vyžadující interakci s uživatelem. Díky procesoru ESP32-S3 , který poskytuje výkon až 240 MHz, a 8 MB PSRAM a 16 MB Flash paměti je tato platforma připravena zvládnout i ty nejnáročnější aplikace. Podporuje řadu rozhraní, jako jsou UART, CAN, I2C, RS485 , a nabízí podporu SD karet.

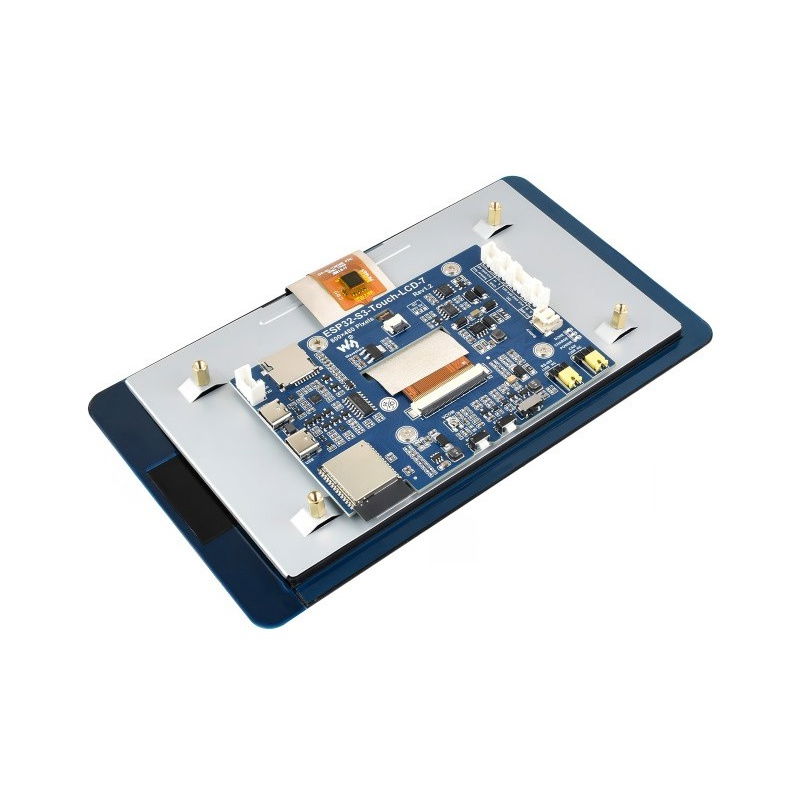

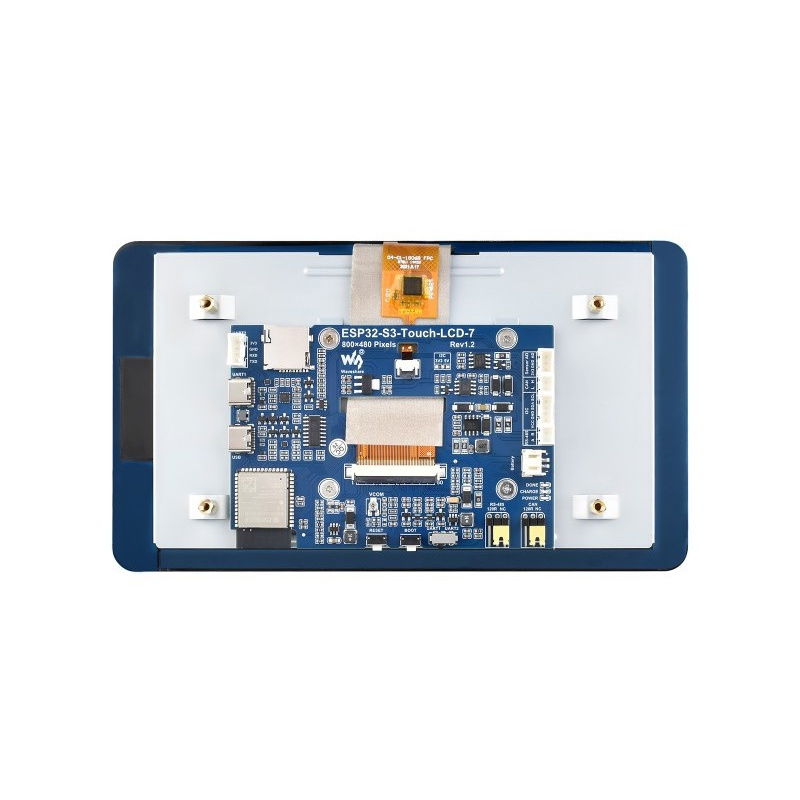

ESP32-S3 - Vývojová deska pro WiFi + Bluetooth s LCD IPS dotykovou obrazovkou 7'' 800 x 480 px - Waveshare 27078.
Deska je vybavena dvoujádrovým 32bitovým procesorem Xtensa LX7.
Hlavní vlastnosti vývojové desky s displejem
- Procesor ESP32-S3 : 32bitový dvoujádrový procesor Xtensa LX7 s taktem až 240 MHz poskytuje vysoký výkon pro aplikace IoT a HMI
- Paměť : 512 kB SRAM, 384 kB ROM, 8 MB PSRAM a 16 MB Flash, nabízí velký úložný prostor pro data a rychlé zpracování
- Připojení : WiFi 2,4 GHz a Bluetooth 5.0 (LE) umožňují bezdrátovou komunikaci se zařízeními a sítí
- LCD displej : 7palcový IPS displej s rozlišením 800 x 480 px a 65 tisíci barvami, jasný a čistý obraz s pozorovacím úhlem 170°
- Dotykový panel : 5bodový kapacitní dotykový displej umožňuje přesnou interakci s uživatelem
- Napájení : 5V přes port USB typu C s možností připojení 3,7V Li-Po baterie pro flexibilitu v různých aplikacích
- LED indikátory : Vestavěné indikátory stavu (napájení, nabíjení), které vás informují o aktuálním stavu zařízení
- Rozhraní: CAN, RS485, I2C a UART konektory, které nabízejí širokou kompatibilitu s externími zařízeními a senzory
Kompatibilita a software

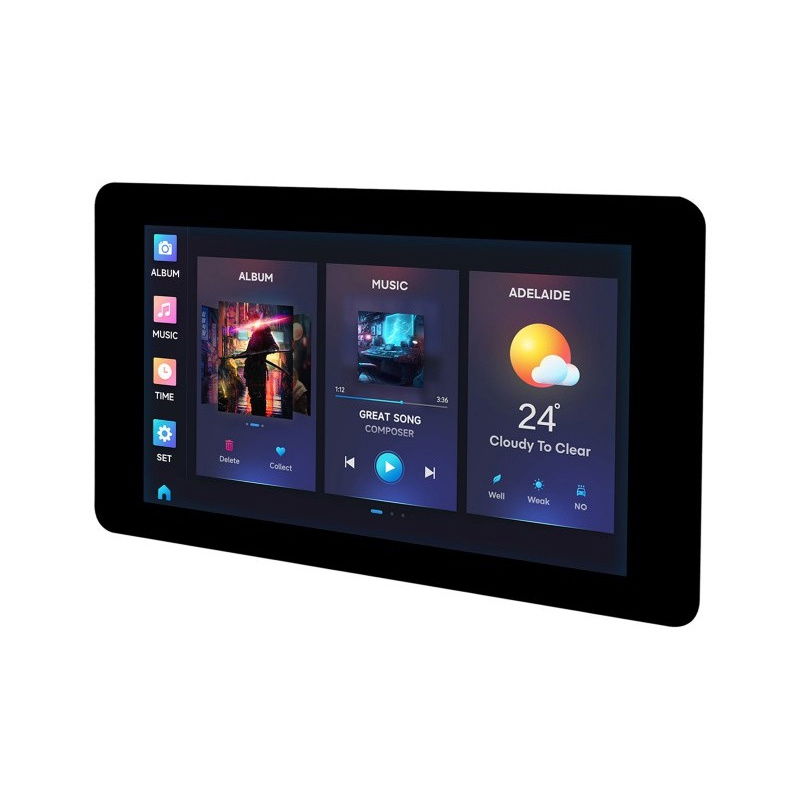

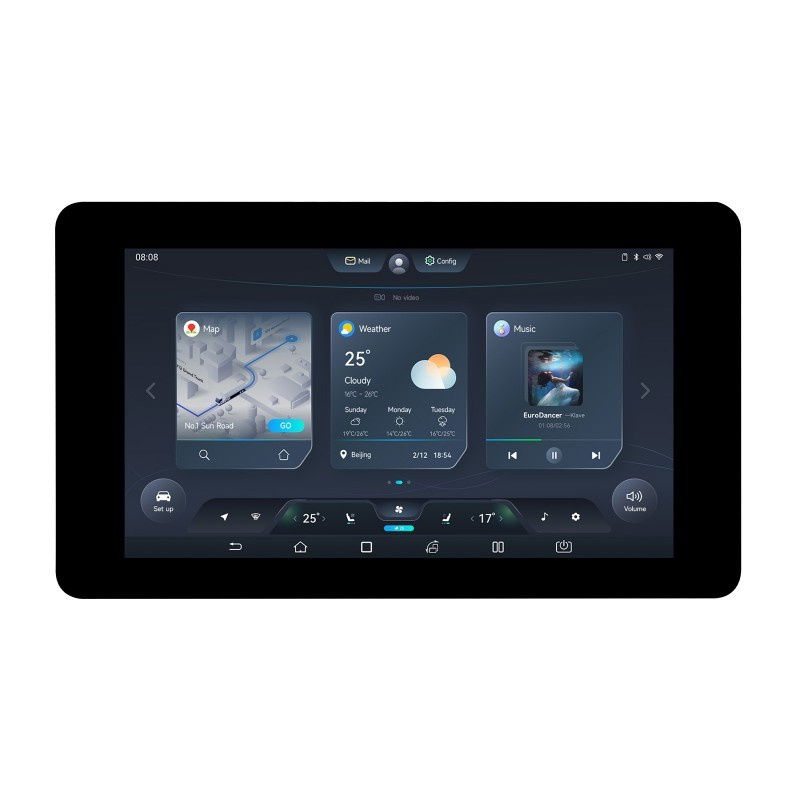

Vývojová deska je kompatibilní se dvěma hlavními vývojovými prostředími: Arduino IDE a ESP-IDF . Díky podpoře Arduino IDE je vynikající volbou pro začátečníky , kteří chtějí rychle začít vyvíjet své aplikace. Pro pokročilejší uživatele , kteří vyžadují plnou kontrolu nad kódem a optimalizací, je k dispozici profesionální prostředí ESP-IDF. Deska navíc podporuje populární knihovnu LVGL (Light and Versatile Graphics Library ), což umožňuje... Vytváření dynamických a poutavých grafických rozhraní. To je obzvláště užitečné pro projekty vyžadující vizuální interakci s uživatelem, jako jsou multimediální zařízení, automatizace, ovládací panely a systémy IoT.

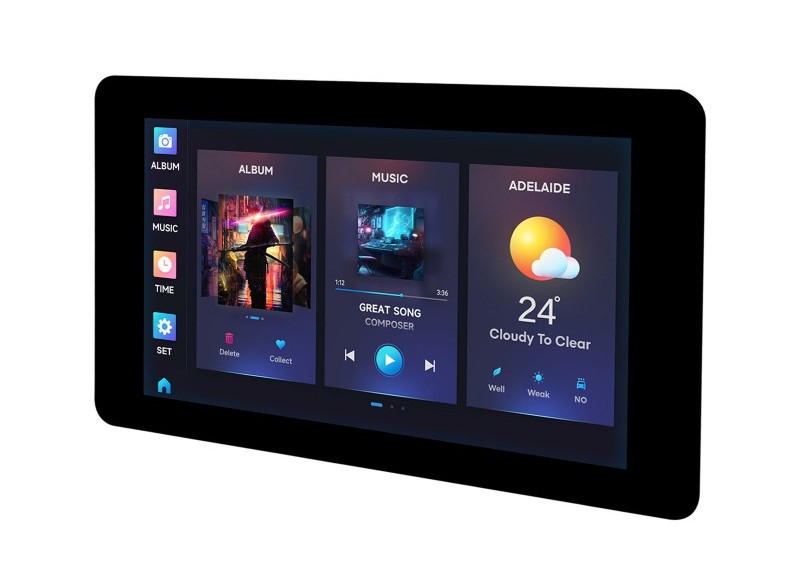

Displej podporuje 5bodové kapacitní dotykové ovládání přes rozhraní I2C.

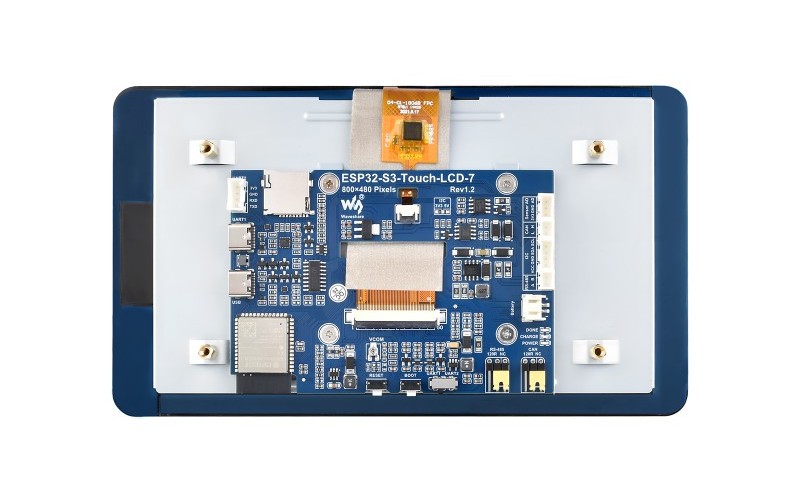

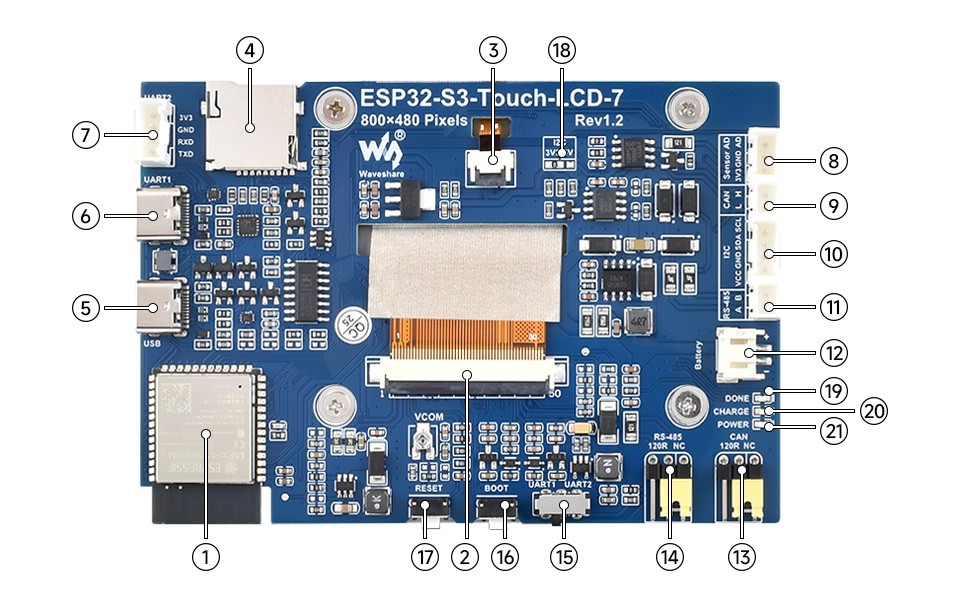

Uspořádání prvků.
Co je na tabuli?
Vývojová deska obsahuje následující komponenty:
- ESP32-S3N16R8: Systém na čipu (SoC) s podporou WiFi a Bluetooth, běžící na frekvenci až 240 MHz, s integrovanými 8 MB PSRAM a 16 MB Flash
- Konektor 7" displeje: používá se k připojení 7" LCD displeje
- Konektor dotykového panelu: pro připojení dotykového displeje
- Slot pro TF kartu: možné rozšíření paměti pomocí SD karty
- Port USB typu C: používá se pro napájení a komunikaci s počítačem
- Port UART1: USB na port UART - konektor typu C
- Konektor UART2: UART1 a UART2 jsou stejné UART, volitelné přepínačem
- Konektor senzoru: umožňuje připojení senzorů nebo jiných periferií
- CAN konektor: pro komunikaci se zařízeními přes sběrnici CAN
- I2C konektor: pro připojení I2C zařízení
- Konektor RS485: pro komunikaci přes protokol RS485
- Konektor baterie 3,7 V (PH2.0): pro připojení Li-Pol baterie
- Výběr zakončovacího rezistoru CAN: Možnost výběru rezistoru pro komunikaci CAN.
- Výběr zakončovacího rezistoru RS485: možnost výběru rezistoru pro komunikaci RS485
- Výběr UART: Umožňuje vybrat mezi UART1 a UART2
- Tlačítko BOOT: používá se k programování, musí být stisknuté při zapínání zařízení
- Tlačítko RESET: používá se k resetování desky
- Výběr úrovně I2C: možnost nastavení úrovně napětí pro I2C (3,3 V / 5 V)
- Indikátor DONE: indikuje dokončení nabíjení baterie
- Indikátor CHG: indikuje, že se baterie nabíjí
- Indikátor PWR: indikátor napájení zařízení
Praktické aplikace
Tato vývojová deska je ideální pro projekty rozhraní člověk-stroj (HMI) , jako jsou ovládací panely a interaktivní systémy. Díky možnosti dotykové obrazovky a bezdrátové podpoře je vhodná pro aplikace IoT pro monitorování a dálkové ovládání . Připojení CAN a RS485 z ní také činí skvělé řešení pro průmyslové a automobilové systémy vyžadující pokročilá komunikační řešení. Deska je také kompatibilní se systémy automatizace budov, multimediálními zařízeními a vývojovými projekty mobilních zařízení vyžadujícími displeje a dotykovou interakci. Je to ideální platforma. pro inženýry a amatéry, kteří chtějí snadno implementovat své projekty do plně funkčních zařízení.

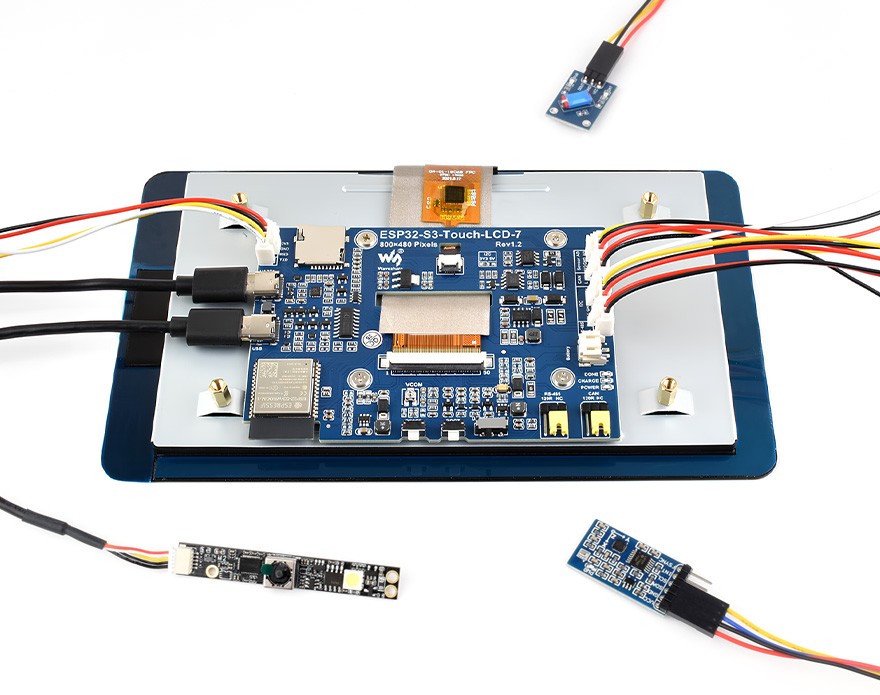

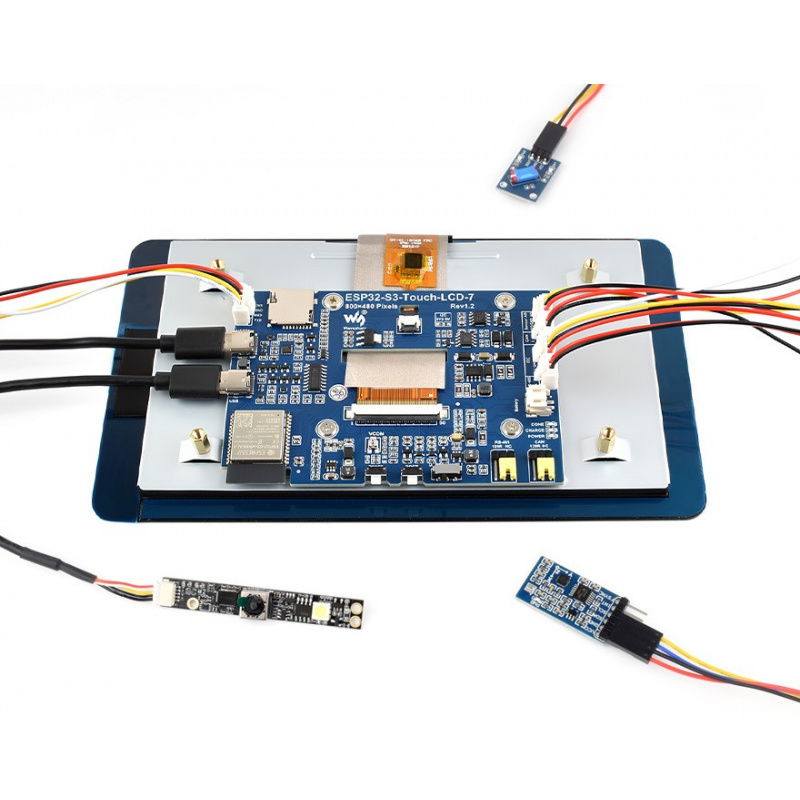

Deska podporuje rozšíření o více periferií.

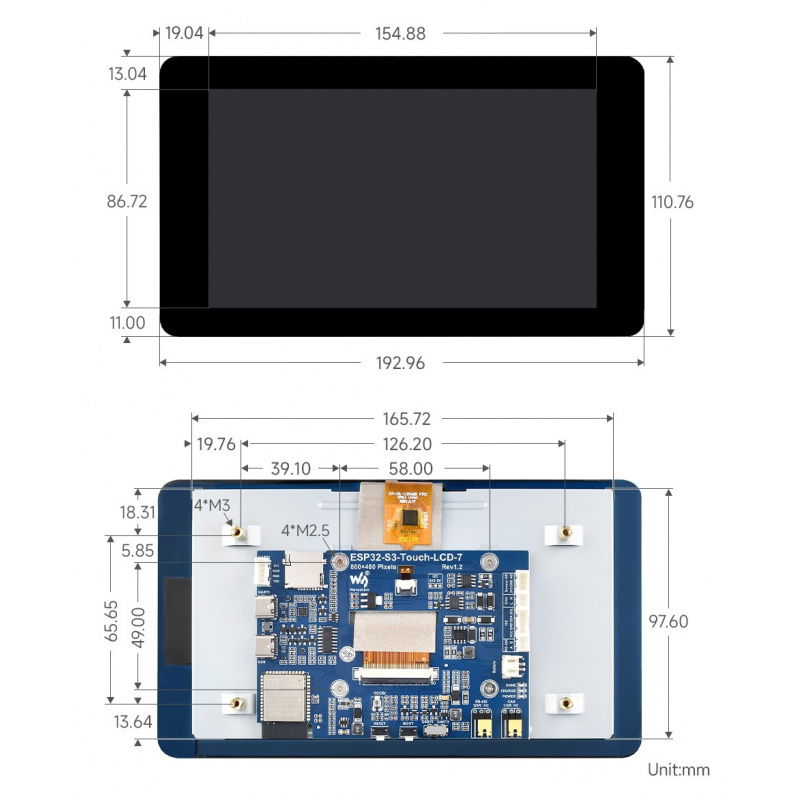

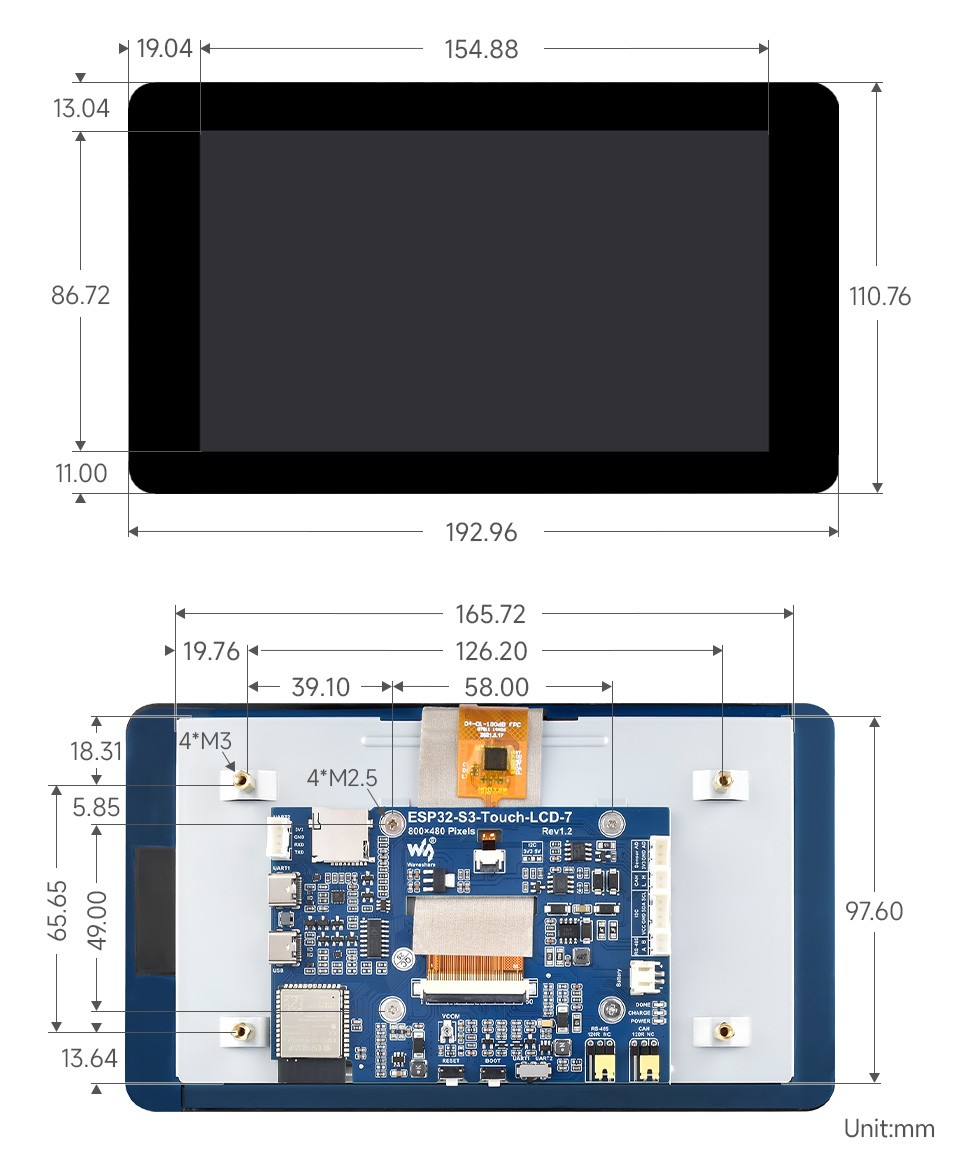

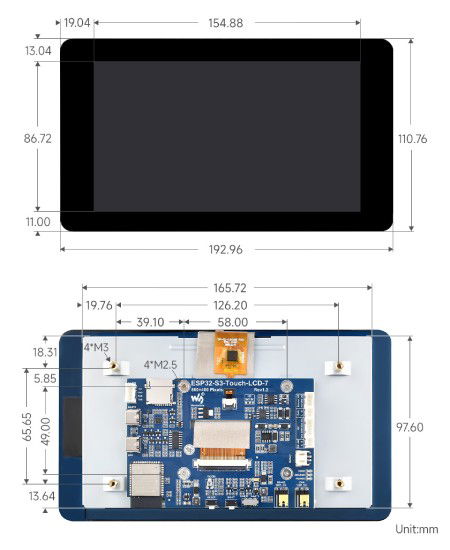

Podrobné rozměry obrazovky.
Technické specifikace desky
- Procesor: ESP32-S3, LX7 dvoujádrový, až 240 MHz
- Připojení: WiFi 2,4 GHz, Bluetooth 5.0
- Displej: 7palcový IPS LCD, rozlišení 800 x 480 px, 65 tisíc barev
- Pozorovací úhel: 170°
- Dotek: 5bodový
- Paměť: 512 KB SRAM, 384 KB ROM, 8 MB PSRAM, 16 MB Flash
- Rozhraní: CAN, RS485, I2C, UART, slot pro TF kartu
- Napájení: 5 V přes port USB typu C, možnost připojení 3,7 V Li-Pol baterie
- Tlačítka: BOOT (pro programování) a RESET
- LED indikátory: nabíjení (CHG), dokončení nabíjení (DONE), indikátor napájení (PWR)
- Kompatibilita: Podporuje vývojová prostředí Arduino IDE a ESP-IDF
- Rozměry: 192,96 x 97110,76 mm
Obsah sady
- 1x vývojová deska ESP32-S3 se 7" dotykovým displejem
- 2x 2pinový kabel samec s roztečí 2 mm, 10 cm
- 1x 3pinový kabel samec s roztečí 2 mm, 10 cm
- 2x 4pinový kabel samec s roztečí 2 mm, 10 cm
- 1x Sada šroubů
