Popis produktu: Digitální 1-Wire teplotní senzor DS18B20 - Joy-IT KY-001
KY-001 je kompaktní teplotní modul vybavený oblíbeným digitálním senzorem DS18B20 , který poskytuje přesné a stabilní měření teploty. Senzor nabízí rozlišení 9 až 12 bitů a přesnost ±0,5 °C v rozsahu -10 °C až 85 °C. Pomocí sběrnice 1-Wire lze k jedné datové lince připojit více senzorů a jedinečný 64bitový identifikátor každého modulu umožňuje individuální rozpoznání v rámci systému. Modul lze napájet napětím 3,3 V a je vhodný jak pro jednoduché vzdělávací projekty, tak pro pokročilejší systémy monitorování teploty , automatizaci budov a řešení pro inteligentní domácnosti . Jeho malá velikost usnadňuje integraci s prototypovými zařízeními a vestavěnými systémy.

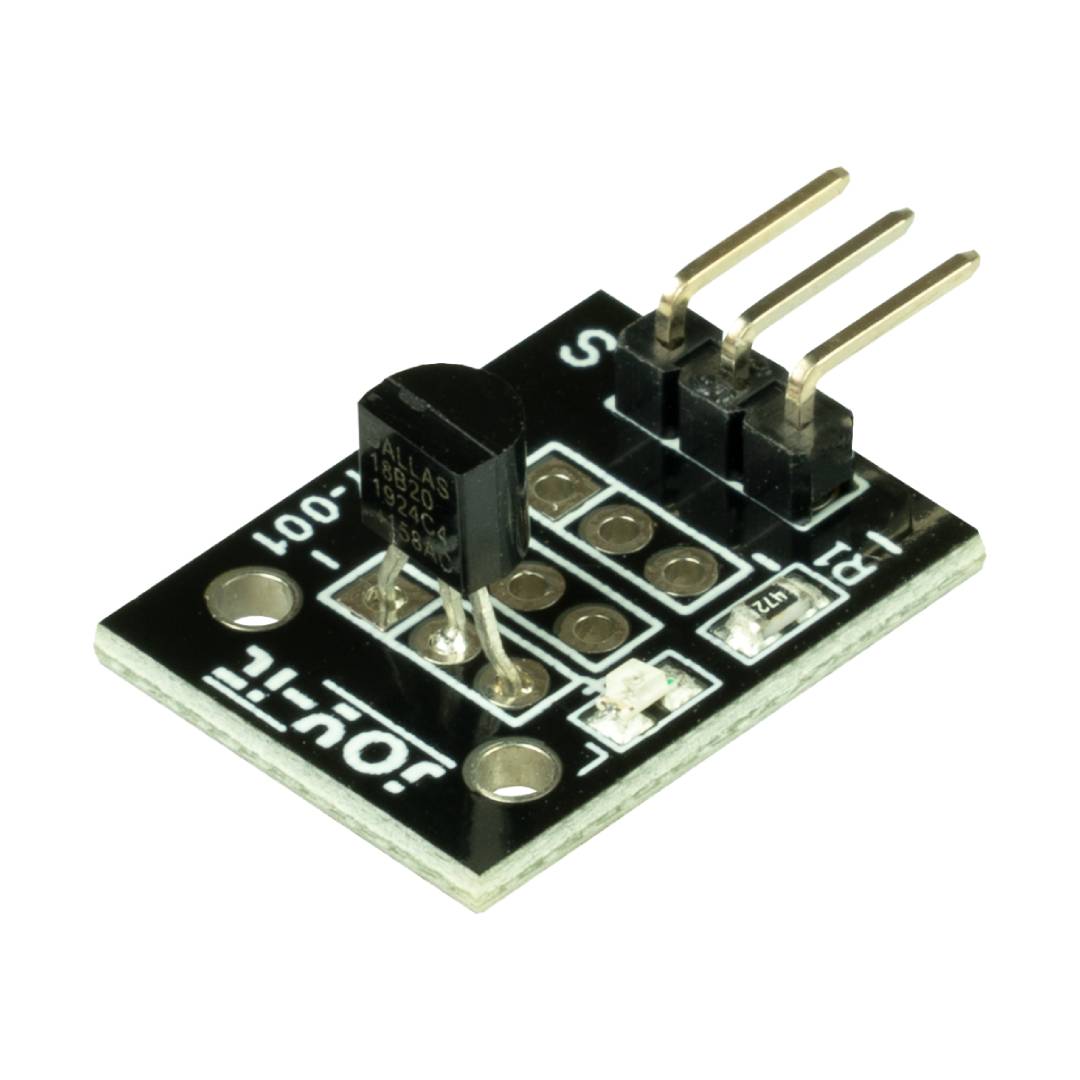

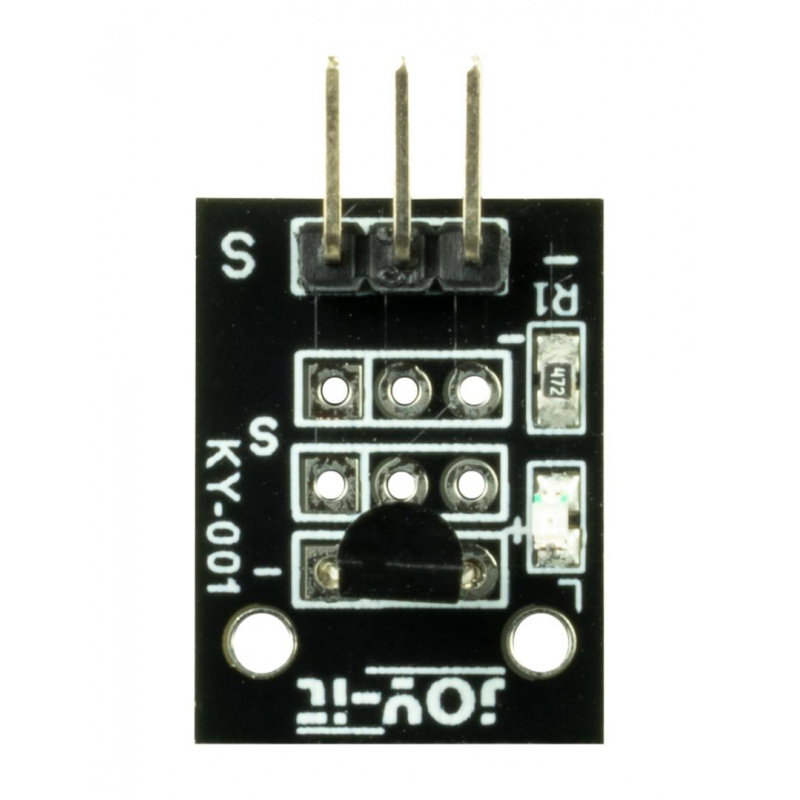

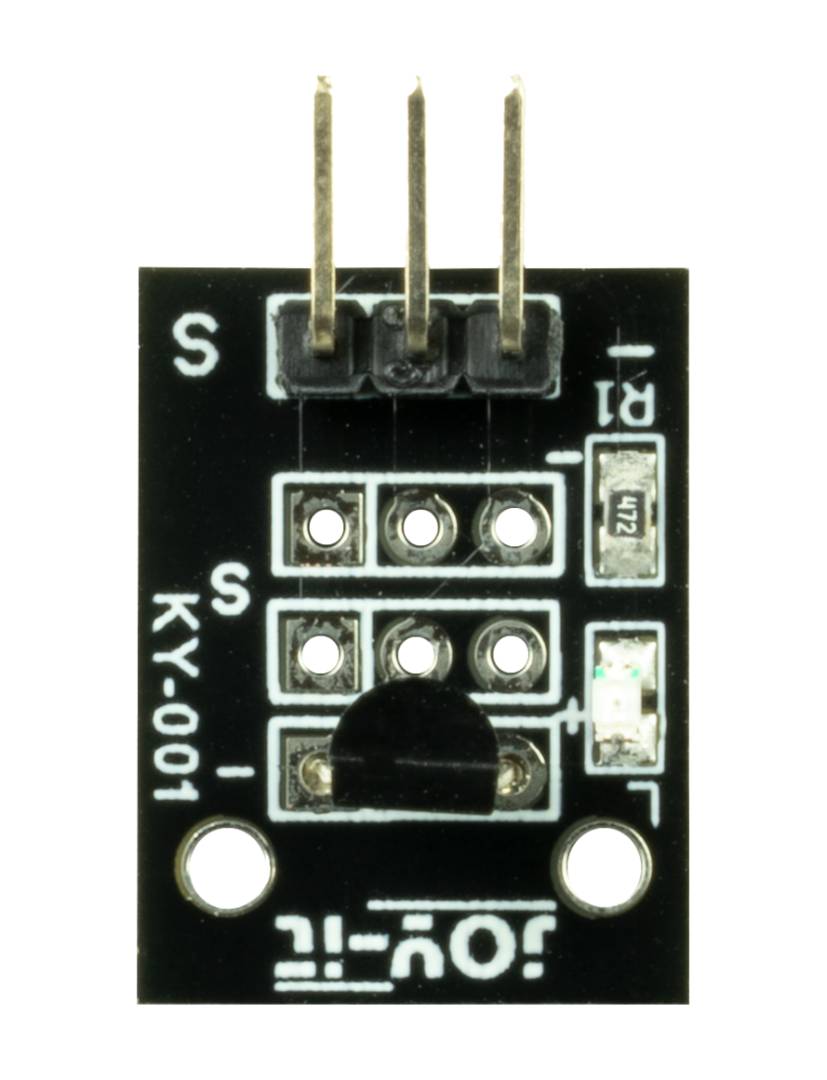

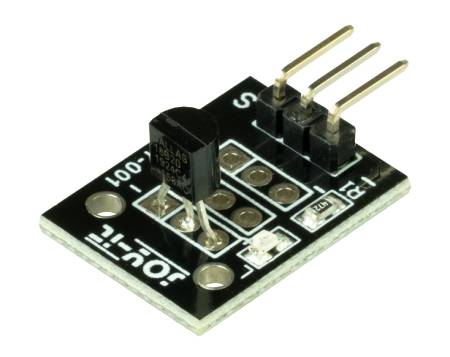

Digitální 1-Wire teplotní senzor DS18B20 - Joy-IT KY-001.

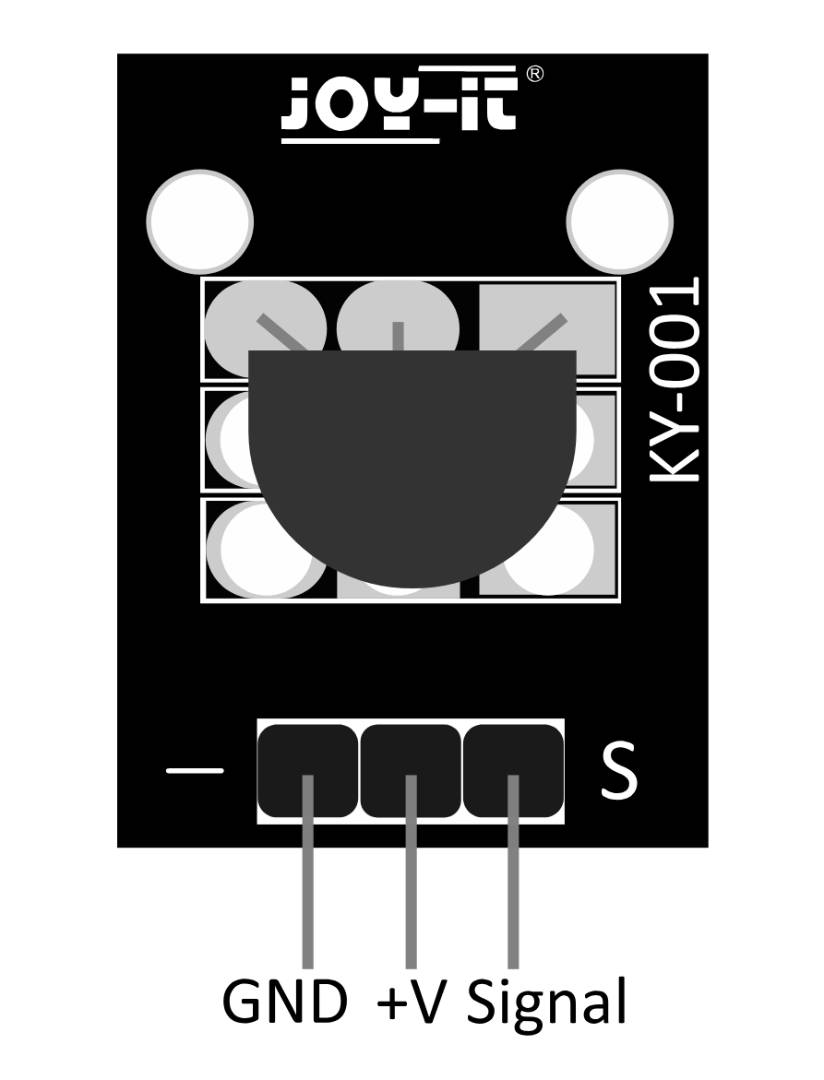

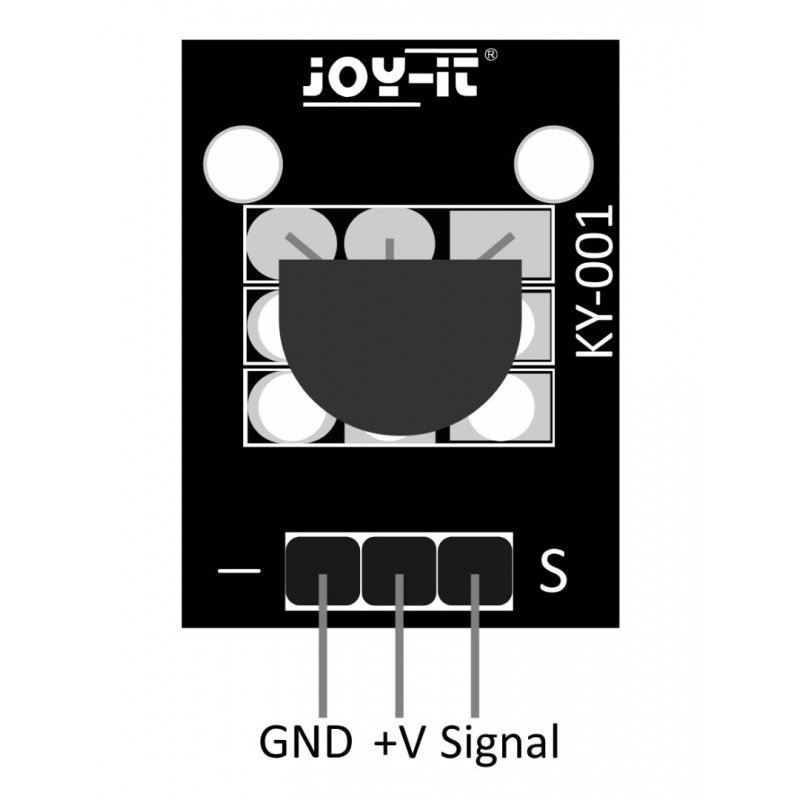

Modul je vybaven třemi základními piny.
Hlavní vlastnosti modulu KY-001
- Čip DS18B20 : digitální teplotní senzor zajišťující stabilní a přesné měření
- 1-Wire komunikace : přenos dat pouze pomocí jednoho signálního vedení
- Měřicí rozsah od -55 °C do 125 °C : schopnost pracovat v širokém teplotním rozsahu
- Rozlišení od 9 do 12 bitů : možnost získání velmi přesných výsledků měření
- Přesnost ±0,5 °C : vysoká přesnost od -10 °C do 85 °C
- Unikátní 64bitová adresa : podpora více senzorů na jedné sběrnici
- Kompaktní design : malé rozměry usnadňují instalaci do elektronických zařízení
- Nízké provozní napětí 3,3 V : kompatibilní s oblíbenými embedded platformami
Zapojení a zapojení senzoru KY-001
Modul KY-001 má tři základní piny pro rychlé připojení k mikrokontroléru nebo jednodeskovému počítači. Pin Signal je zodpovědný za komunikaci přes sběrnici 1-Wire, zatímco piny +V a GND slouží k napájení modulu. Jednoduchá konfigurace umožňuje rychlé a snadné připojení senzoru k platformám Arduino nebo Raspberry Pi , a to i pro začátečníky. Senzor může také pracovat v režimu parazitního napájení , kdy je napájení odebíráno přímo z datových linek. Toto řešení snižuje počet vodičů v projektu a usnadňuje integraci do složitějších měřicích systémů.

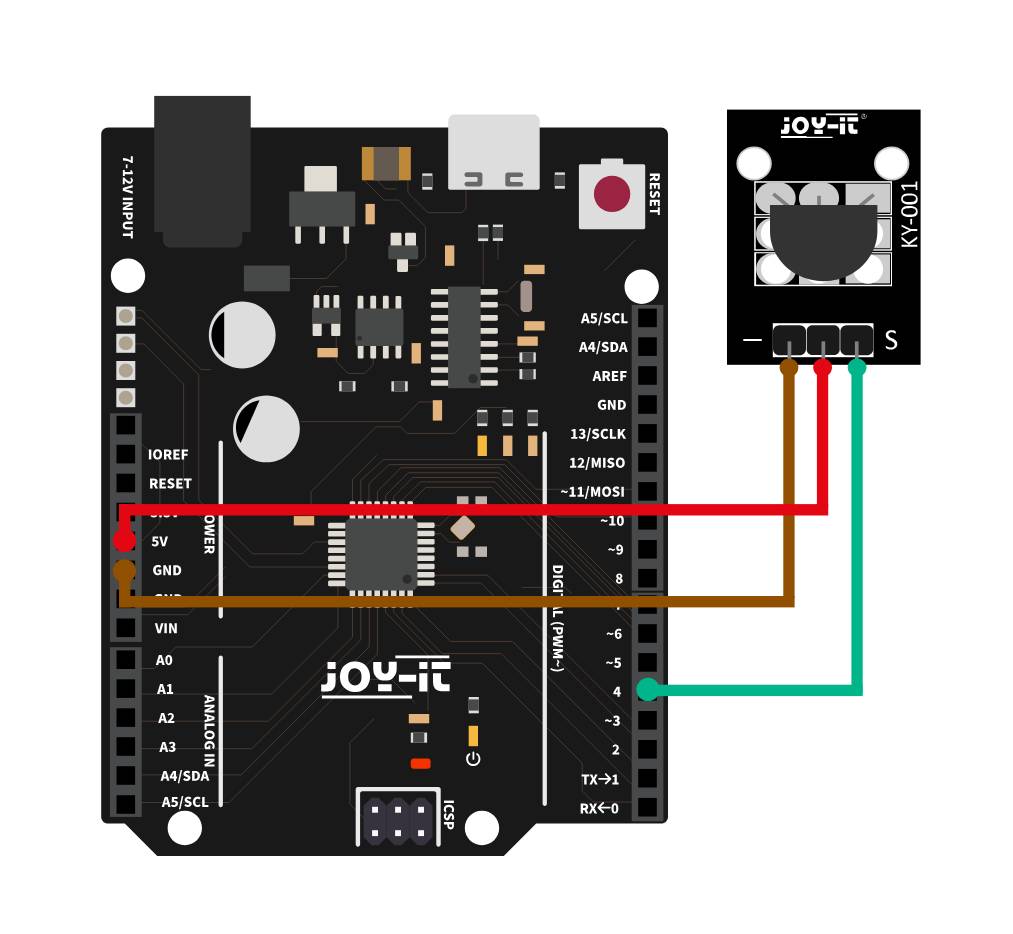

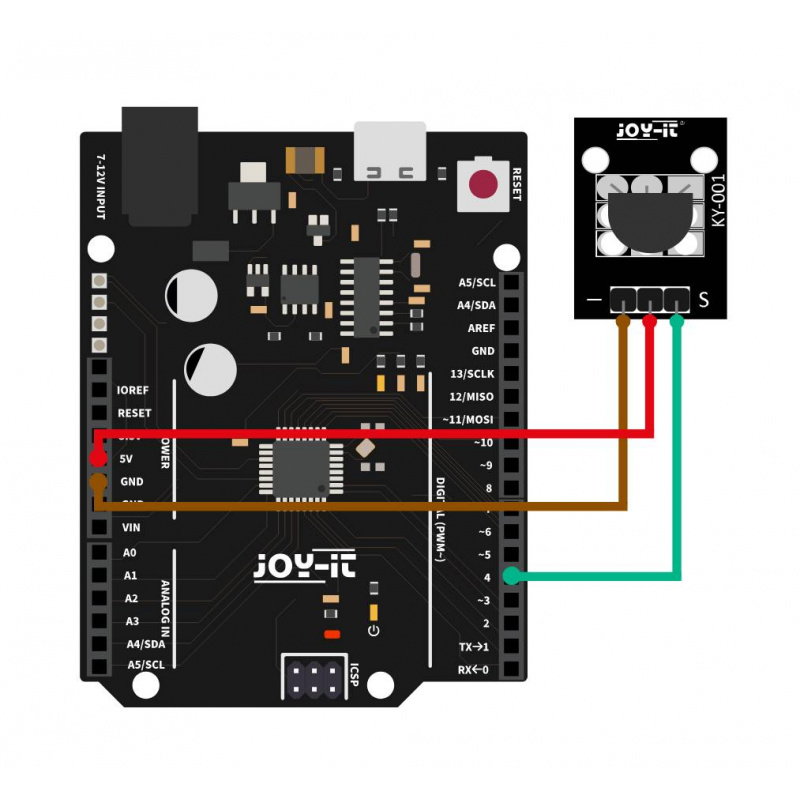

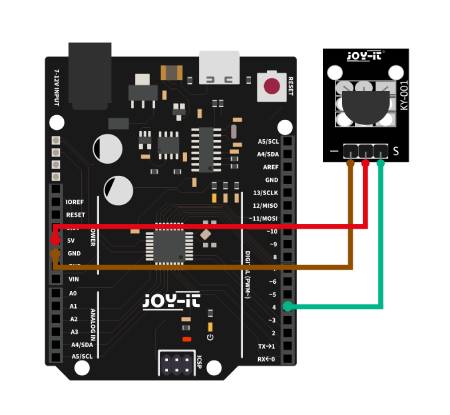

Schéma zapojení Arduina.

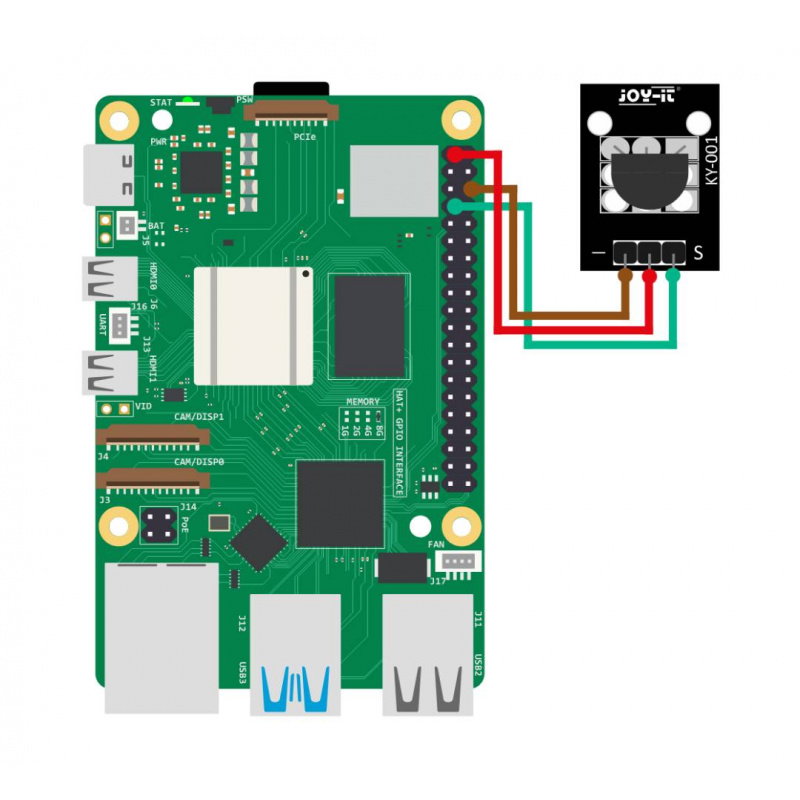

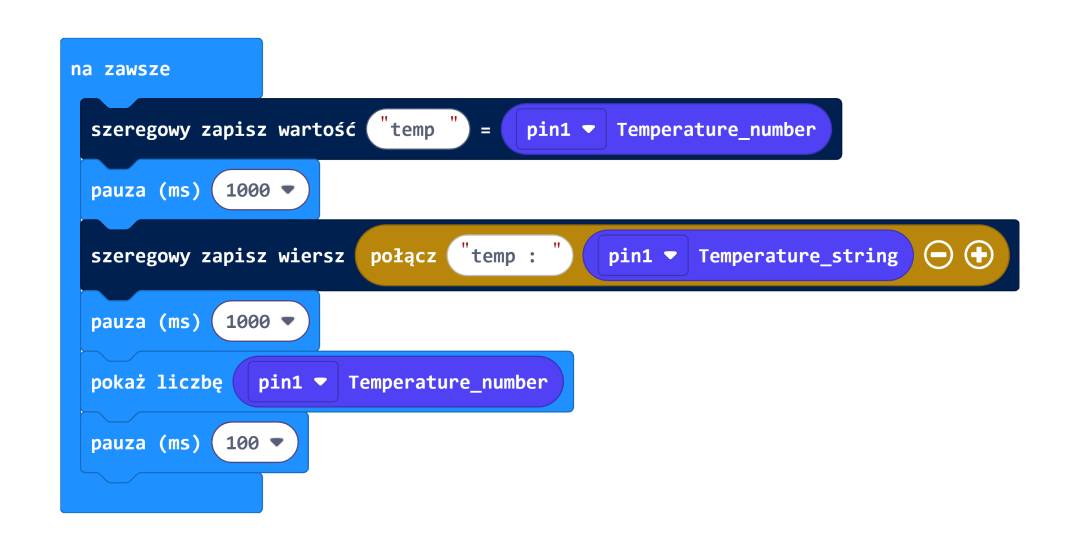

Senzor funguje s platformami Arduino, Raspberry Pi, Raspberry Pi Pico a BBC micro:bit.
Kompatibilita a programování senzorů DS18B20
Senzor KY-001 je kompatibilní s oblíbenými programovacími platformami, jako jsou Arduino, Raspberry Pi, Raspberry Pi Pico a BBC micro:bit . Díky standardní 1-Wire sběrnici lze modul snadno integrovat s projekty IoT, domácí automatizací, meteorologickými stanicemi a systémy pro monitorování teploty. Programování senzoru je velmi jednoduché díky široké dostupnosti knihoven pro Arduino IDE a systémy Linux . Výrobce poskytuje ukázkový kód pro Arduino a Raspberry Pi s využitím knihoven OneWire a DallasTemperature. Možnost připojit více senzorů k jedné sběrnici činí modul ideálním pro budování komplexních měřicích systémů.
Technické specifikace KY-001
- Čip: DS18B20
- Komunikační protokol: 1-Wire
- Rozlišení měření: 9 až 12 bitů
- Rozsah měření: -55 °C až 125 °C
- Přesnost měření: ±0,5 °C v rozsahu od -10 °C do 85 °C
- Provozní napětí: 3,3 V
- Kompatibilita: Raspberry Pi, Arduino, BBC micro:bit, Raspberry Pi Pico
- Režim parazitického napájení: ano
- Rozměry: 15 x 25 x 8 mm
- Hmotnost: 1 g
Obsah sady
- 1x Teplotní senzor KY-001
Díky kompaktním rozměrům a jednoduché komunikaci je modul vhodný pro vzdělávací projekty a návrhy založené na Arduinu a Raspberry Pi.
