Teplotní senzor DS18B20 + - modrý modul

Index: MOD-01506 EAN: 5904422358976

Modul s digitálním teploměrem DS18B20 + vybavený 1vodičovým rozhraním. Rozsah měření je od -55 ° C do 125 ° C, napájecí napětí je od 3,0 V do 5,5 V

Teplotní senzor DS18B20 + - modrý modul
67,00 Kč
55,37 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: OEM

Popis produktu: Teplotní senzor DS18B20 + - modrý modul

Modul s digitálním teplotním senzorem DS18B20 +, vybavený 1-vodičovým komunikačním rozhraním. Závěrem jsou populární konektory typu Goldpin, které umožňují připojení senzoru k hlavnímu modulu (např. Raspberry Pi , STM32Discovery nebo Arduino ) pomocí vodičů .

Produkt je kompatibilní s Arduino a Raspberry Pi

Uživatelská příručka pro Arduino je k dispozici na této adrese .

Technická specifikace systému se snímačem DS18B20 +

  • Napájecí napětí: 3,0 V až 5,5 V
  • Rozsah měření: -55 ° C až 125 ° C
  • Přesnost: +/- 0,5 ° C v rozsahu -10 ° C až 85 ° C
  • Rozlišení: 9 až 12 bitů
  • Rozměry modulu: 22 x 10 mm

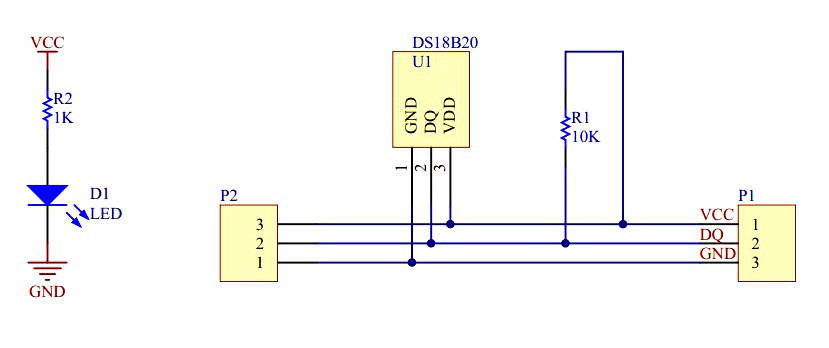

Schéma napájení modulu se senzorem DS18B20 +

Na desce, kromě teploměru, je LED indikující správné připojení napájení a 10 kΩ rezistor, který táhne datové linky na napájecí napětí VCC.

Schemat modułu z czujnikiem temperatury DS18B20+.

Schéma modulu s teplotním senzorem DS18B20 +.

Rozhraní 1-vodič
Modul - Teplota do 125 ° C
Modul - Přesnost teploty +/- 0,5 ° C
Modul - Teplota z -55 ° C
Test 3
Šířka balení 5 cm
Výška balení 9 cm
Hloubka balení 0.9 cm
Váha balení 0.001 kg

Michal

09/20/21

Otázka: Dobrý den, mohou tyto senzory fungovat ve sběrnici (20 senzorů)?
Odpovědět: Senzory DS18B20 tuto konfiguraci umožňují, ale s tímto modulem jsme takové řešení netestovali.

Recenze produktu

Teplotní senzor DS18B20 + - modrý modul

5/5

Průměrná známka

3

Názor zákazníků
Sbíráme následující názory
a ověřujeme je pomocí externího
partnera Trustmate a pocházejí
z procesu po zakoupení.

Recenze:

Marcin 18.06.2023 Potvrzený nákup Přeložená recenze
Všechno je v pořádku!
Paweł K. 14.04.2022 Potvrzený nákup Přeložená recenze
Změřím s ním teplotu.
Adrian L. 15.02.2022 Potvrzený nákup Přeložená recenze
Funguje, velmi pohodlné použití díky přidání rezistoru na desce.
