Index: TNC-28840
EAN: 5907333395061

Tinycontrol INA740 - digitální monitor výkonu I2C pro měření proudu, napětí, výkonu a energie - montáž na DIN lištu

Digitální monitor výkonu INA740 pro montáž na DIN lištu je pokročilý měřicí modul vybavený integrovaným bočníkem a 16bitovým delta-sigma analogově-digitálním převodníkem. Umožňuje přesné obousměrné měření proudu až do ±24 A a měření napětí od 0 V do 85 V. Monitor hlásí klíčové parametry výkonu, jako je výkon, energie, napětí sběrnice a teplota systému . Komunikace přes sběrnici I2C a RJ konektor činí senzor plně kompatibilním s řídicí jednotkou LK4 a dalšími platformami, jako je Arduino .

Cena:
Cena bez DPH:
Množství

Důvěřuje nám již více než 500 000 zákazníků. U nás máte:



odeslání ještě tentýž den u produktů s označením „Odeslání do 24 h“



vlastní servis v Polsku



30 dní na vrácení a dopravu zdarma v Polsku od 500 PLN



4,9/5 na TrustMate a 4,9/5 na Google (téměř 4 000 hodnocení)



fakturu s DPH, leasing a splátky pro firmy

Pro firmy



individuální cenová nabídka při větším množství



daňový doklad (faktura)

Pro školy a univerzity



objednávky na základě poptávky



pomoc s výběrem sad do laboratoře

Popis produktu: Tinycontrol INA740 - digitální monitor výkonu I2C pro měření proudu, napětí, výkonu a energie - pro DIN lištu

INA740 je digitální monitor výkonu vybavený integrovaným snímacím prvkem proudu a vysoce výkonným 16bitovým delta-sigma převodníkem , který zajišťuje přesné měření elektrických parametrů. Modul je určen pro přímou montáž na standardní 35mm DIN lištu . Umožňuje obousměrné měření proudu až do ±24A a napětí až do 85V a zároveň vypočítává výkon a energii spotřebovanou zátěží. Monitor dále umožňuje měření teploty integrovaného obvodu a komunikace I2C zajišťuje snadnou integraci s řadičem LK4 , Arduinem a dalšími systémy vybavenými tímto rozhraním. Čtyřpolohový přepínač umožňuje změnu adresy I2C a provoz až čtyř modulů na jedné sběrnici.

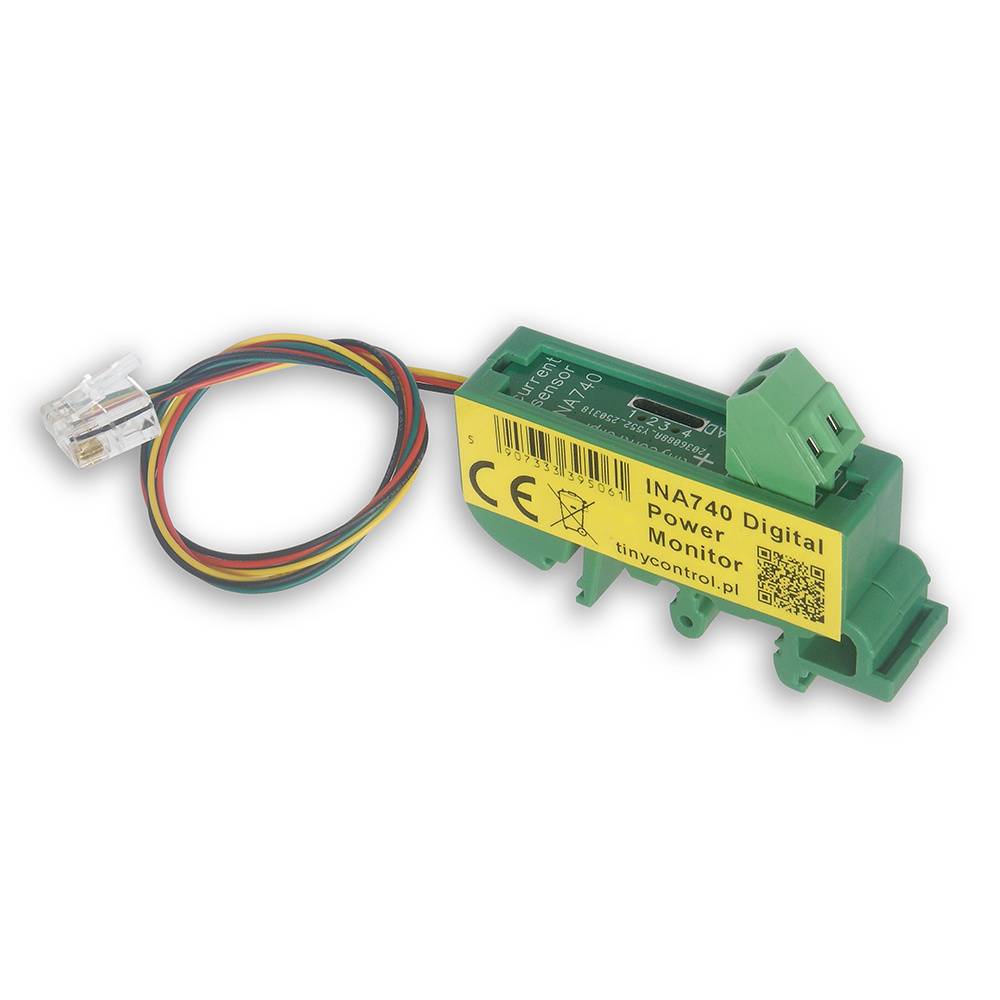

INA740 - Digitální monitor výkonu I2C pro měření proudu, napětí, výkonu a energie - montáž na DIN lištu

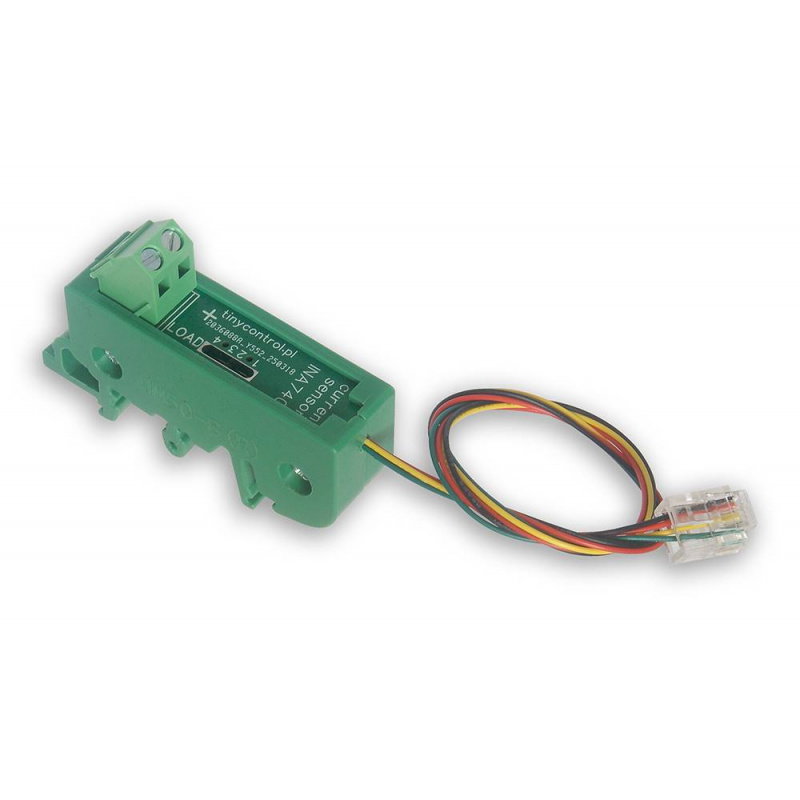

Tinycontrol INA740 - digitální monitor výkonu I2C pro měření proudu, napětí, výkonu a energie - pro montáž na DIN lištu.

INA740 - Digitální monitor výkonu I2C pro měření proudu, napětí, výkonu a energie - montáž na DIN lištu

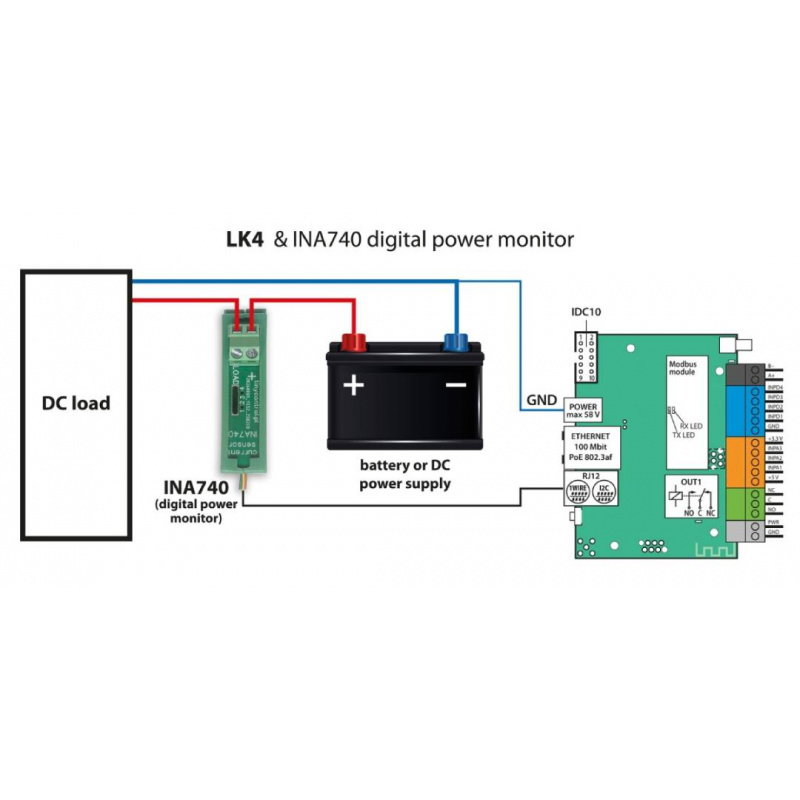

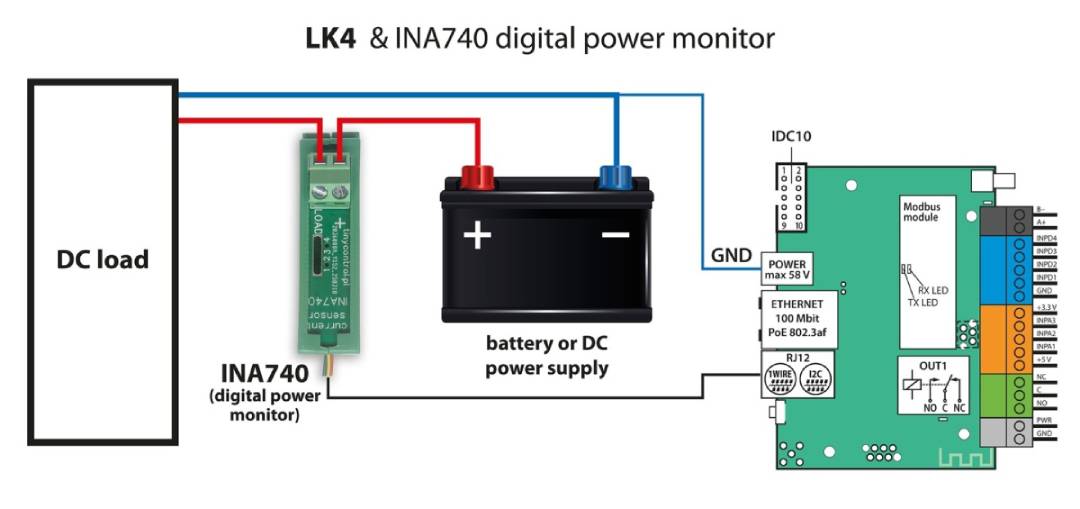

Schéma zapojení.

Hlavní vlastnosti monitoru výkonu INA740

  • Měření více parametrů : simultánní měření proudu, napětí, výkonu, energie a teploty systému
  • Obousměrné měření proudu : přesné monitorování proudu až ±24 A (s limitem integrovaného obvodu až ±35 A)
  • Široký rozsah napětí : podporuje napětí sběrnice od 0 V do 85 V
  • 16bitový ADC : měření s vysokým rozlišením a přesností
  • Rozhraní I2C : snadná integrace s řadičem LK4, Arduinem a dalšími systémy vybavenými sběrnicí I2C
  • Konfigurovatelná adresa I2C : 4polohový DIP přepínač umožňuje snadnou změnu adresy I2C a provoz až 4 senzorů na jedné sběrnici (funkce dostupná s LK4)
  • Montáž na DIN lištu : pohodlná instalace do rozvaděčů a automatizačních systémů
  • Vestavěný teplotní senzor : monitoruje teplotu systému s vysokou přesností
  • Nízký boční odpor : 800 µΩ snižuje ztráty výkonu během měření

Technické specifikace senzoru

  • Rozsah měření proudu: ±24 A (obousměrný)
  • Rozsah měření napětí: 0 V až 85 V
  • Rozlišení převodníku: 16 bitů
  • Komunikační rozhraní: I2C
  • Odpor bočníku: 800 µΩ
  • Offsetový proud: max. ±62,5 mA
  • Přesnost měření výkonu: max. ±1,6 %
  • Přesnost měření energie: max. ±2,1 %
  • Přesnost teplotního senzoru: max. ±1,5 °C při 25 °C
  • Napájecí napětí: 3,3 V
  • Podporované vodiče: 12 AWG až 24 AWG (průměr 0,5 mm až 2 mm)
  • Montáž: DIN lišta 35 mm
  • Délka kabelu: 27 cm
  • Rozměry: 63 × 16 × 44 mm

Obsah sady

  • Digitální monitor výkonu INA740 - verze DIN

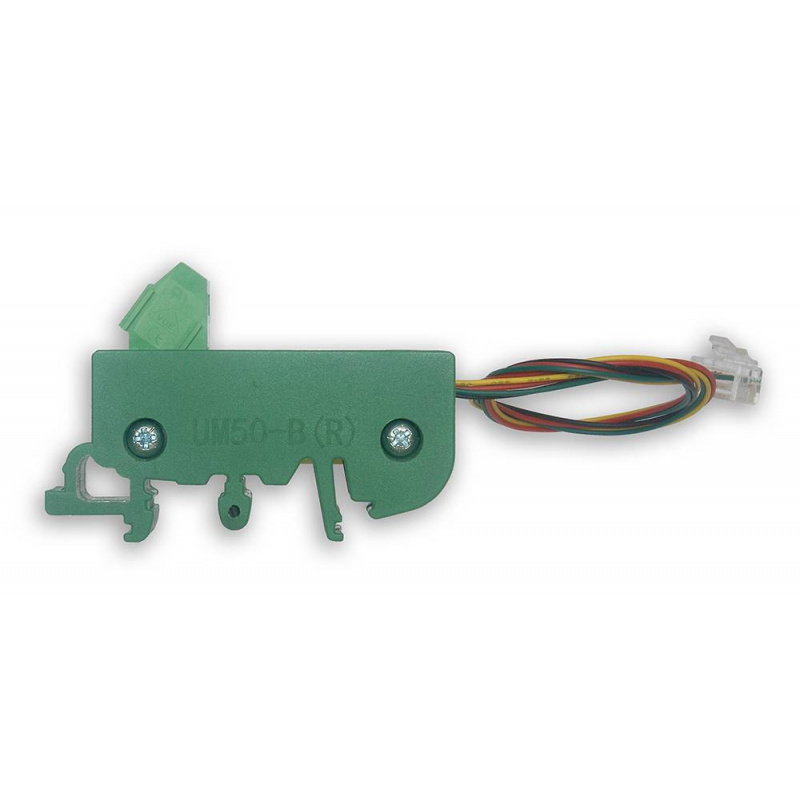

INA740 - Digitální monitor výkonu I2C pro měření proudu, napětí, výkonu a energie - montáž na DIN lištu

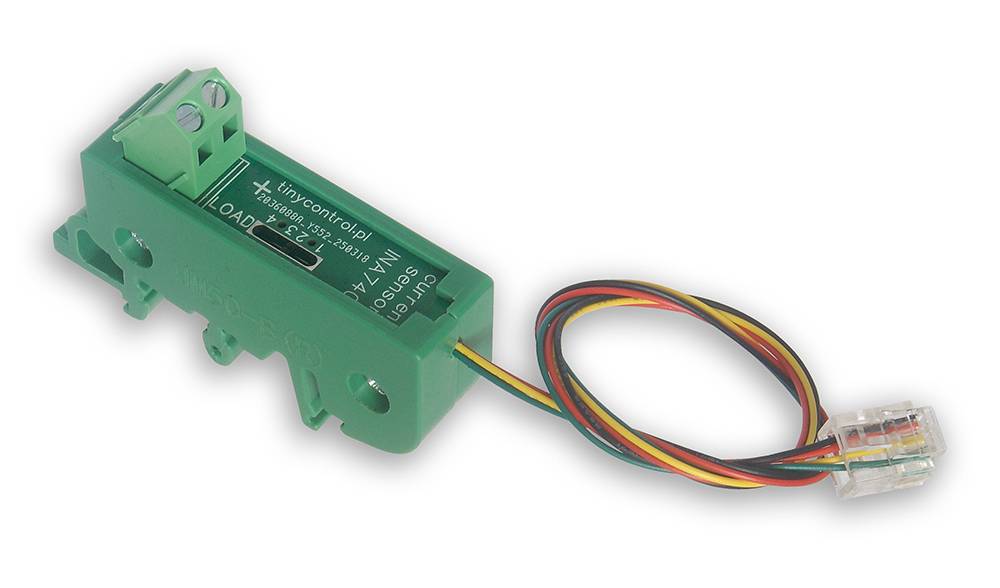

Modul má 4polohový přepínač, který umožňuje změnit adresu I2C.

Název Hodnota
Šířka 9,5 cm
Výška 13,5 cm
Hloubka 2,5 cm
Hmotnost 0,021 kg
