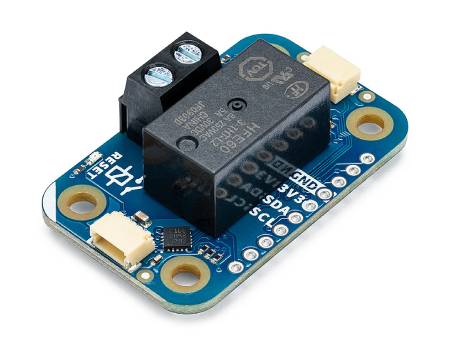

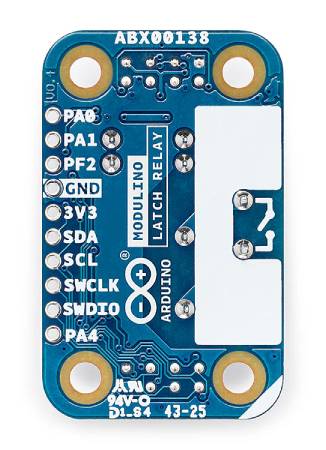

Popis produktu: Arduino Modulino Latch Relay - bistabilní reléový modul - Qwiic - ABX00138

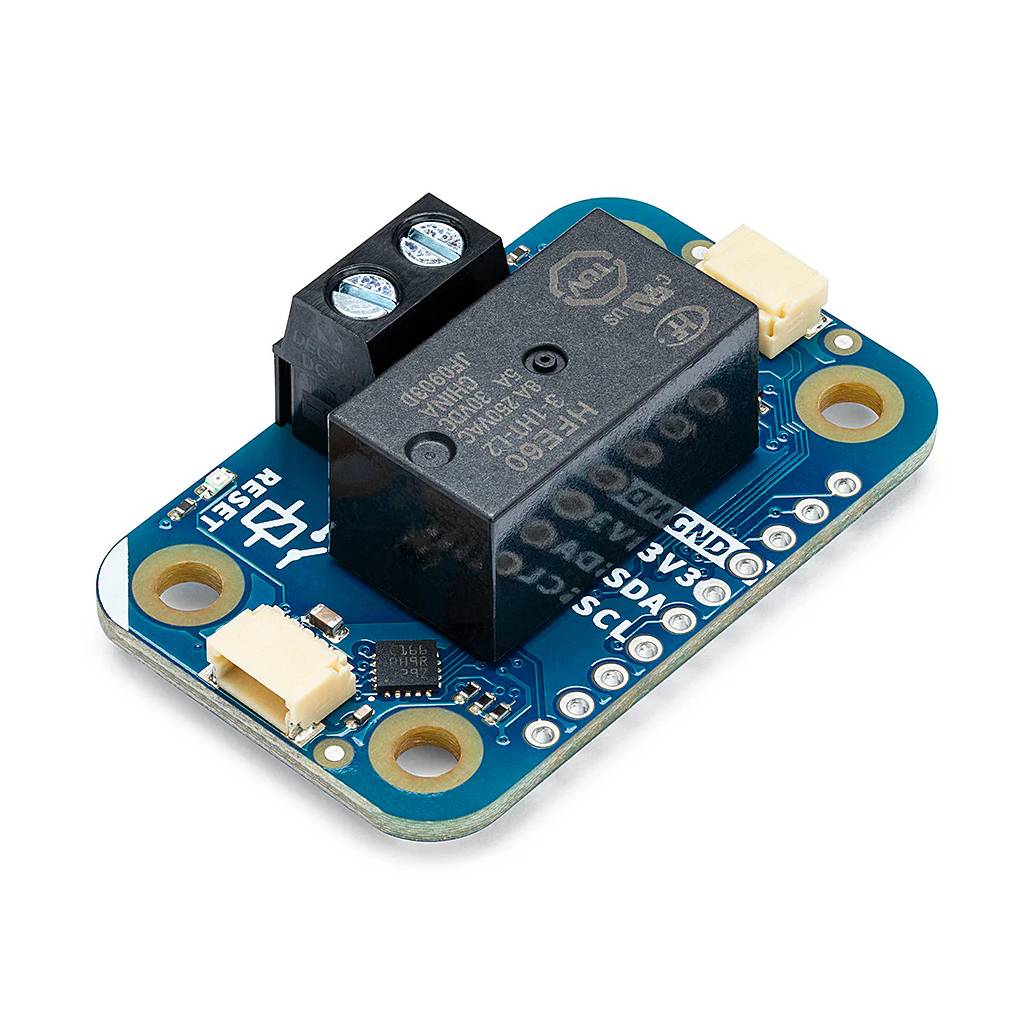

Modulino Latch Relay je součástí řady hotových modulů Arduino Modulino , které zjednodušují konstrukci interaktivních projektů bez nutnosti navrhovat obvody od nuly. Modul je vybaven bistabilním relé , které si po přepnutí zachová svůj stav, i když není nepřetržitě napájeno . Toto řešení snižuje spotřebu energie a je vhodné pro systémy, kde k přepínání dochází periodicky. Komunikaci se základní deskou zajišťuje mikrokontrolér STM32C011F4 , který řídí cívky relé a zajišťuje provoz přes sběrnici I2C . Modulo Latch Relay dokáže spínat stejnosměrné zátěže až do 30 V DC a 2 A. Modul není určen pro provoz se síťovým napětím ani střídavými zátěžemi.
Západkové relé Modulino je vhodné pro projekty vyžadující bezpečné spínání stejnosměrných zátěží.
Hlavní vlastnosti
- Bistabilní relé : udržuje stav bez nepřetržitého napájení cívky
- Řízení stejnosměrného zatížení : podporuje napětí až 30 V DC a proudy až 2 A
- Komunikace I2C : snadná integrace s deskami Arduino a dalšími řídicími jednotkami
- Konektory Qwiic : rychlé připojení bez pájení
- Kontakty COM, NO a NC : mohou fungovat jako normálně otevřený nebo normálně zavřený obvod
- Programovatelná I2C adresa : možnost provozu několika modulů na jedné sběrnici
- Provozní napětí 3,3 V : kompatibilní s Qwiic
- Podpora Arduina a MicroPythonu : podpora oficiálních knihoven výrobce
- Kompaktní rozměry : malá deska pro automatizaci a IoT projekty

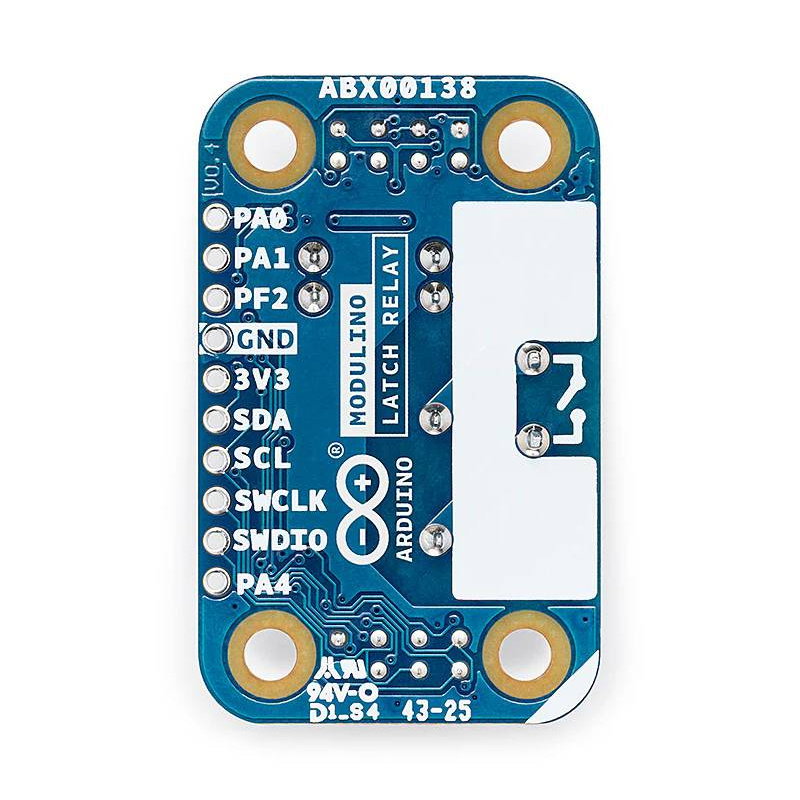

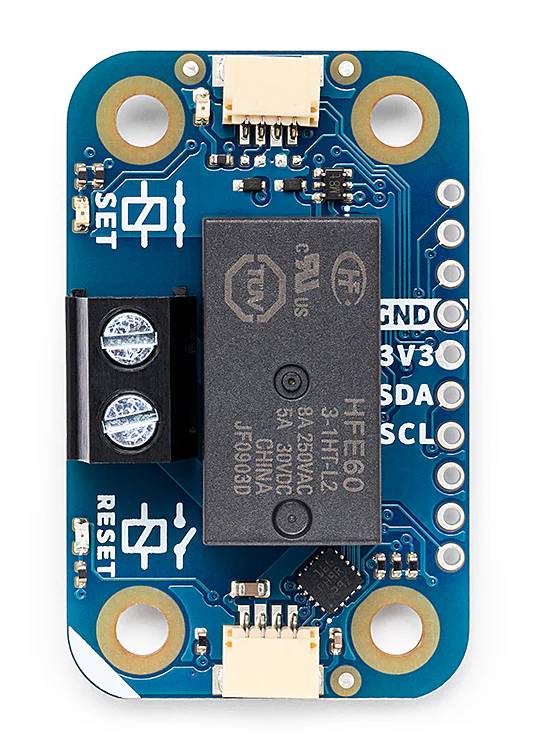

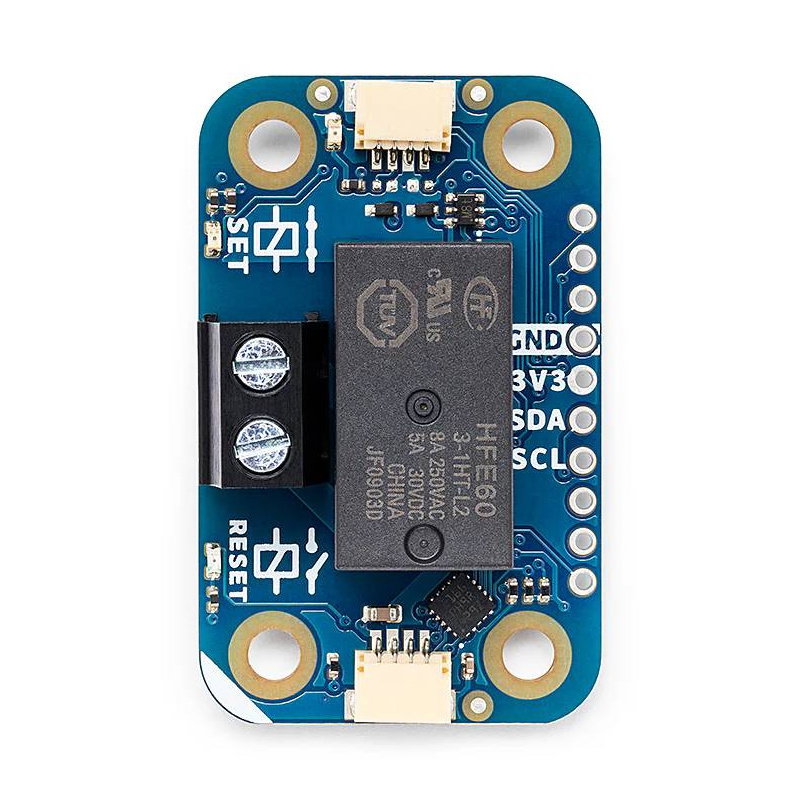

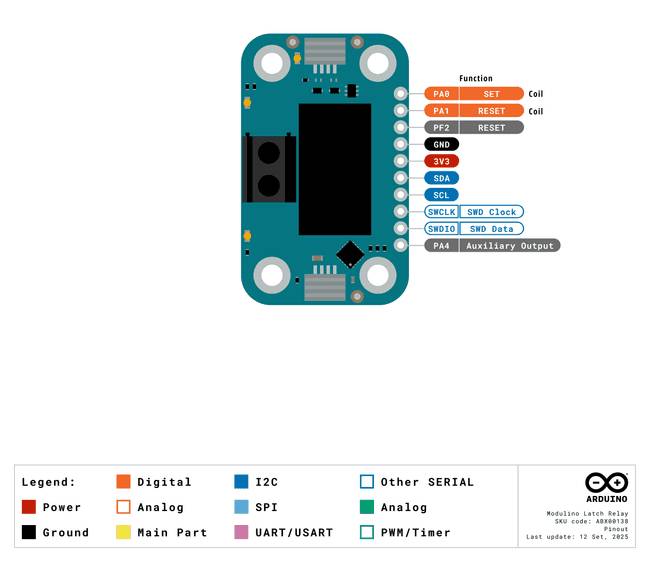

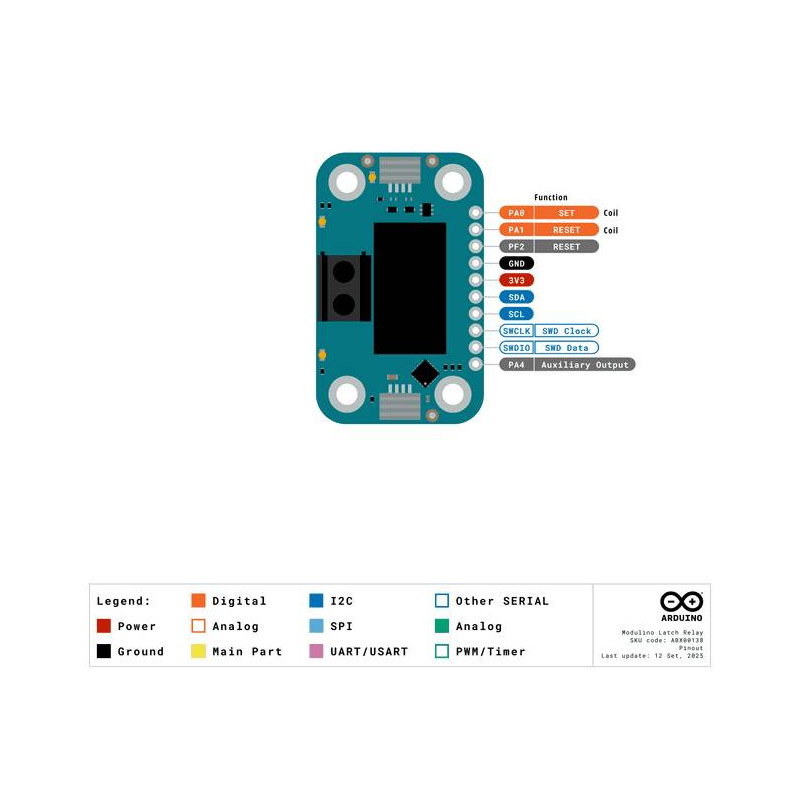

Zapojení pinů, konektivita a kompatibilita západkového relé Modulino

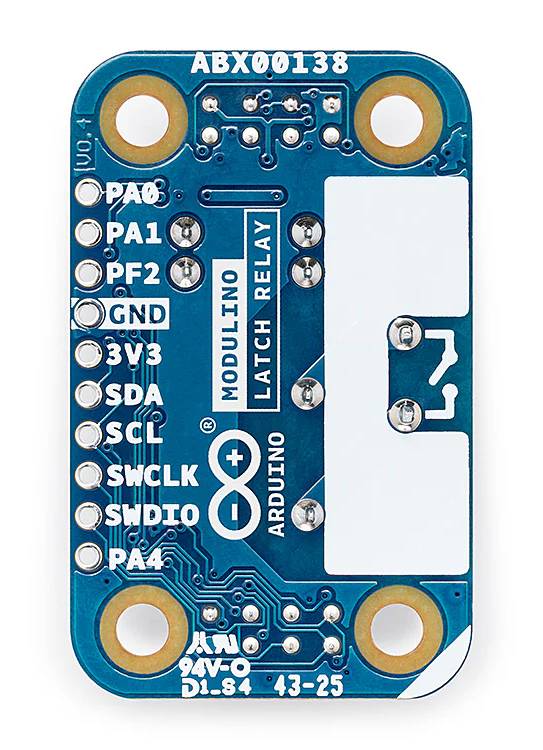

Modul komunikuje přes sběrnici I2C , přístupnou přes konektory Qwiic a pájené piny SDA a SCL. Modul je napájen napětím 3,3 V , které je dodáváno kabelem Qwiic nebo pinem 3V3. Dva konektory Qwiic umožňují zapojit více modulů Modulino do jednoho řetězce , což zjednodušuje rozšiřování projektu bez dalšího zapojení. Kontakty relé COM, NO a NC se používají k ovládání zátěže. COM se připojuje ke zdroji napájení zátěže, NO sepne obvod, když je relé aktivováno, a NC zůstává připojeno v klidovém stavu. Západkové relé Modulino je kompatibilní s deskamiArduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano RP2040 Connect, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense a Nano Matter a dalšími.
Dokáže ovládat DC LED osvětlení, čerpadla, ventilátory, elektrické zámky, sirény alarmu, motory a další zařízení v rámci parametrů 30 V DC a 2 A.
Programování západkového relé Arduino Modulino
Západkové relé Modulino lze naprogramovat v Arduino IDE pomocí oficiální knihovny Arduino Modulino . Knihovna poskytuje jednoduché funkce, jako je set() , reset() a getStatus() , které umožňují zapínat, vypínat relé a číst jeho stav. To vám umožňuje přidat do projektu řízení zátěže pomocí několika řádků kódu. Modul také podporuje MicroPython , což usnadňuje učení se programování a rychlý vývoj prototypů. MicroPython obsahuje metody on() , off() a is_on , takže je vhodný jak pro vzdělávání, tak pro vytváření jednoduchých systémů domácí automatizace, regulátorů čerpadel, stejnosměrného osvětlení a časovačů.
Technické specifikace západkového relé Modulino
- Komunikace: I2C
- Komunikační porty: 2x Qwiic
- Provozní napětí: 3,3 V
- Maximální spínací napětí: 30 V DC
- Maximální spínací proud: 2 A
- Typ relé: bistabilní, aretační
- Reléové kontakty: COM, NO, NC
- Výchozí adresa I2C: 0x2A
- Možnost změny I2C adresy: ano
- Komunikační mikrokontrolér: STM32C011F4
- Akční člen: bistabilní relé HFE60/3-1HT-L2
- Typická spotřeba proudu: přibližně 3,4 mA
- Kompatibilita: Desky Arduino s Qwiic nebo I2C 3.3V
- Rozměry: 25,36 × 41 mm
- Hmotnost: 4,4 g

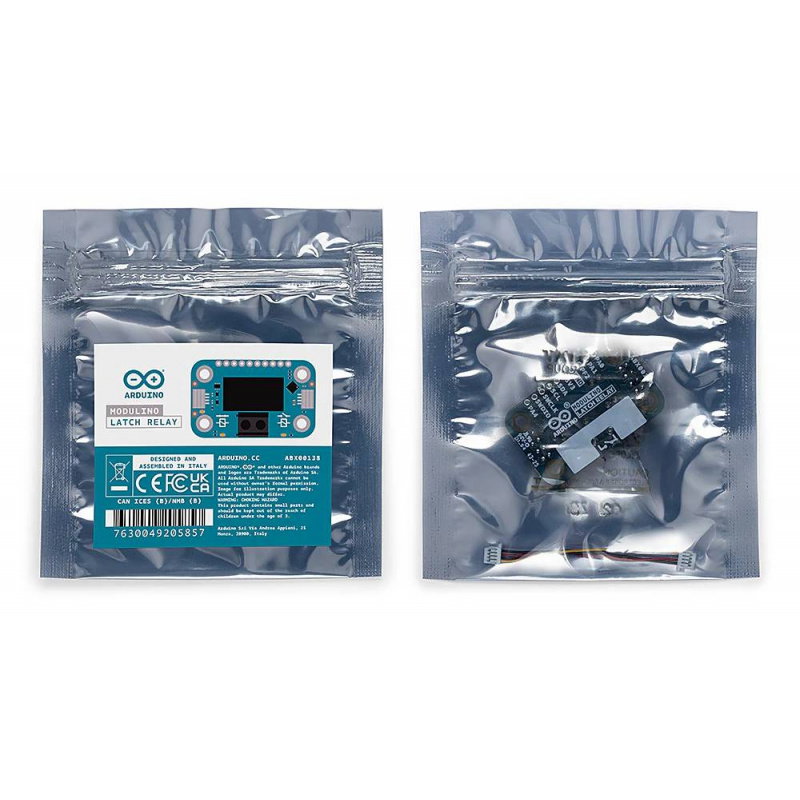

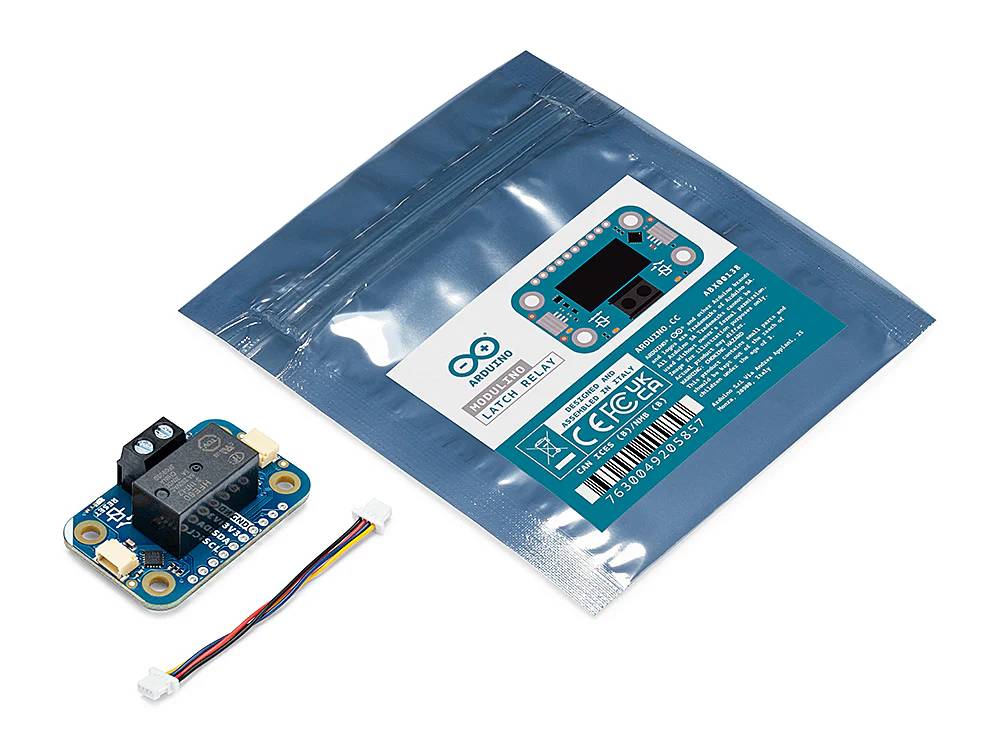

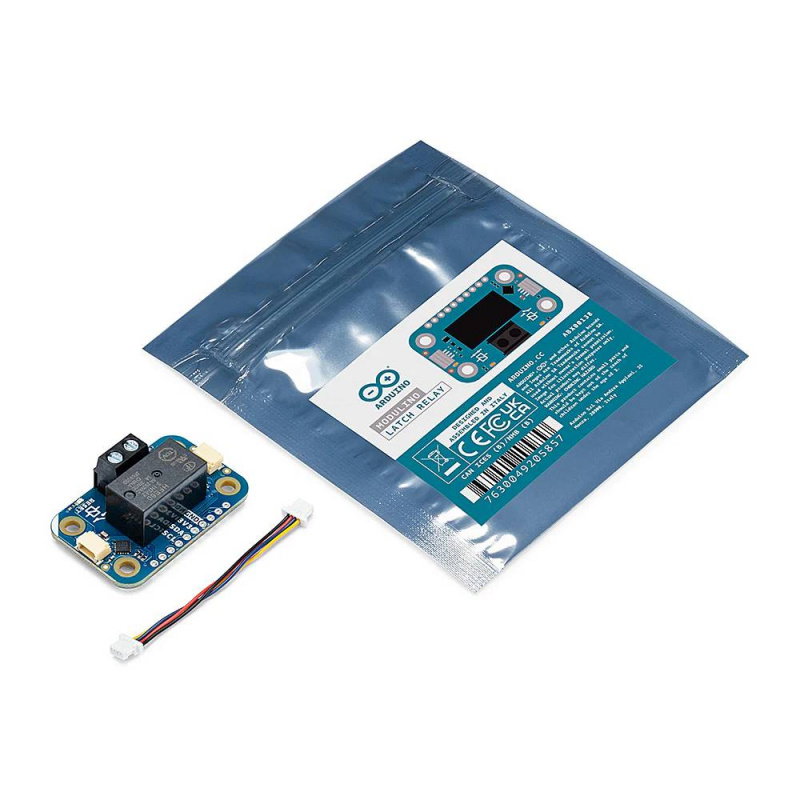

Obsah sady
- Modulární západkové relé ABX00138
- 5cm dlouhý kabel Qwiic
Prvky obsažené v sadě.
