Popis produktu: Arduino Modulino Vibro - vibrační motor - Qwiic - ABX00130
Modulino Vibro je řada inteligentních modulů určených pro rychlé prototypování a vývoj pokročilých systémů IoT. Modul využívá vibrační motor schopný dosáhnout rychlosti až 12 000 ot./min , který poskytuje jasnou a snadno cítelnou haptickou zpětnou vazbu. Komunikace probíhá přes sběrnici I2C , která vyžaduje pouze dva signální vodiče pro ovládání. Vestavěný mikrokontrolér STM32C011F4 umožňuje PWM regulaci intenzity vibrací a softwarové změny adresy I2C . Modul je plně integrován s ekosystémem Arduino a spolupracuje s Arduino IDE i MicroPythonem.

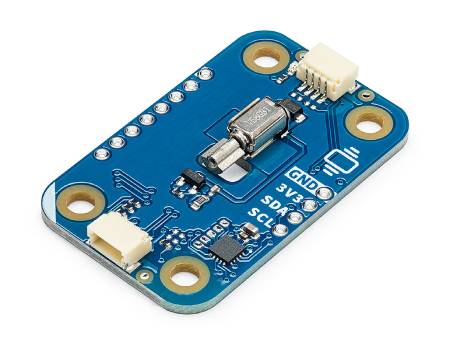

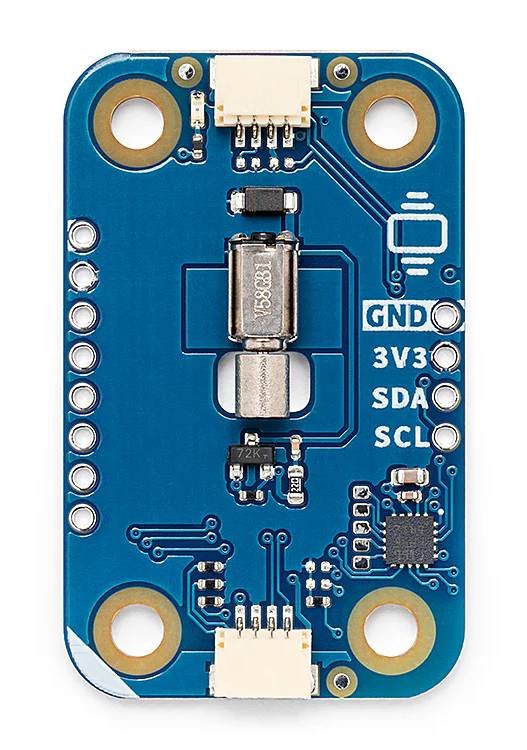

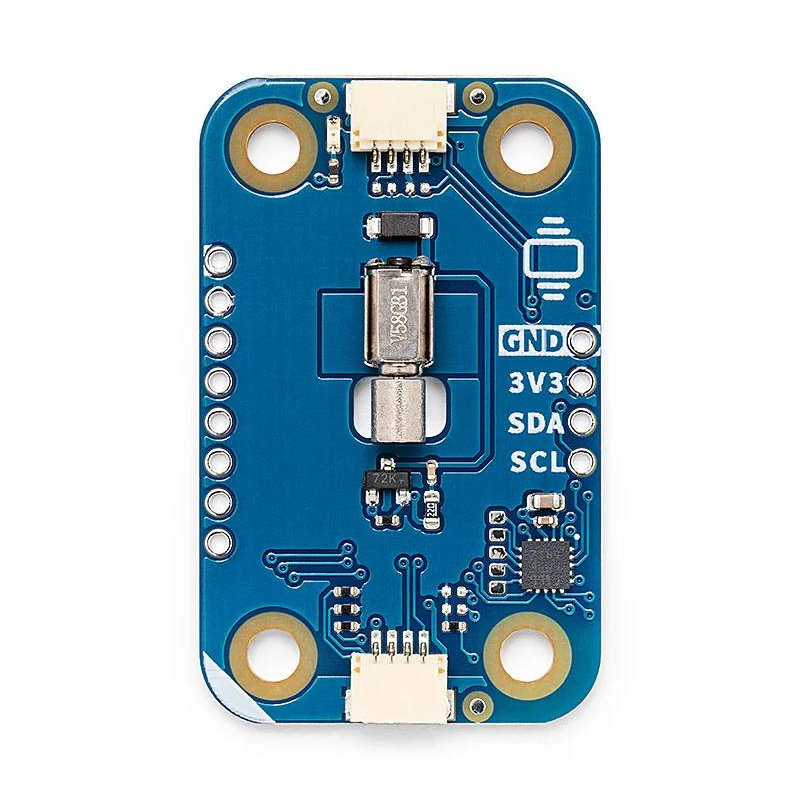

Arduino Modulino Vibro - vibrační motor - Qwiic - ABX00130.
Modul využívá vibrační motor, který dosahuje rychlosti až 12 000 ot./min.
Hlavní vlastnosti modulu Modulino Vibro
- Vibrační motor VZ43FM1B8230001L : generuje jasnou haptickou zpětnou vazbu při rychlostech až 12 000 ot/min
- Komunikace I2C : jednoduché ovládání sběrnice I2C přes konektory Qwiic
- Nastavitelná intenzita vibrací : umožňuje vytvářet různé vzory a úrovně signálu
- Vestavěný mikrokontrolér STM32C011F4 : podporuje komunikaci a PWM řízení motoru
- Programová změna I2C adresy : možnost provozu více modulů na jedné sběrnici
- Kompaktní design : malé rozměry usnadňují integraci se stávajícími zařízeními
- Technologie Plug and Play : rychlé spuštění bez nutnosti návrhu další elektroniky
- Kompatibilita s Arduino IDE a MicroPythonem : pohodlné programování pro začátečníky i pokročilé uživatele

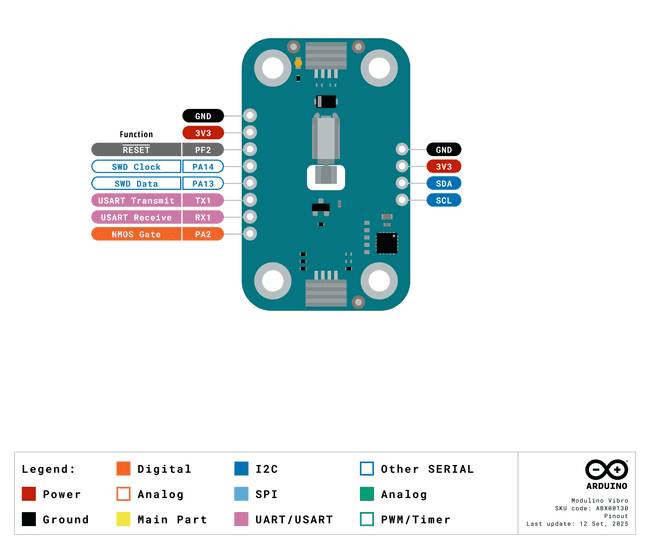

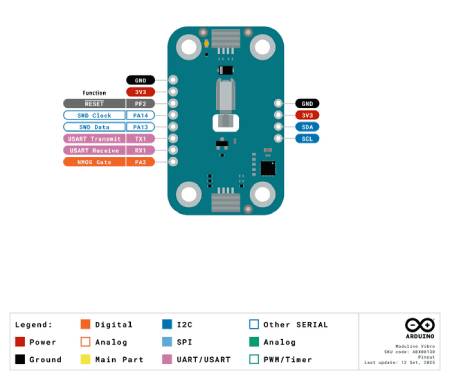

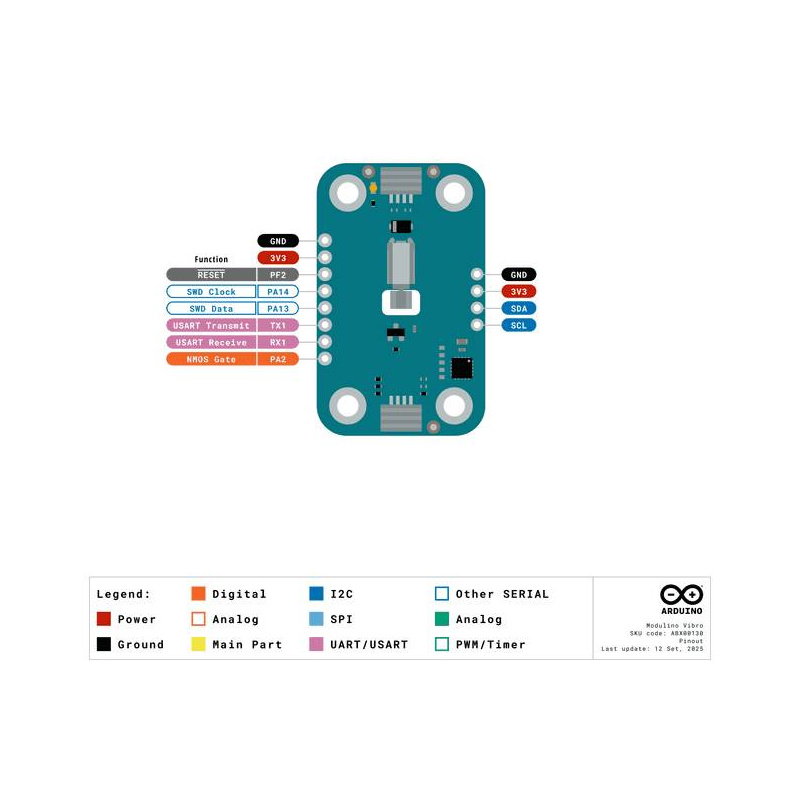

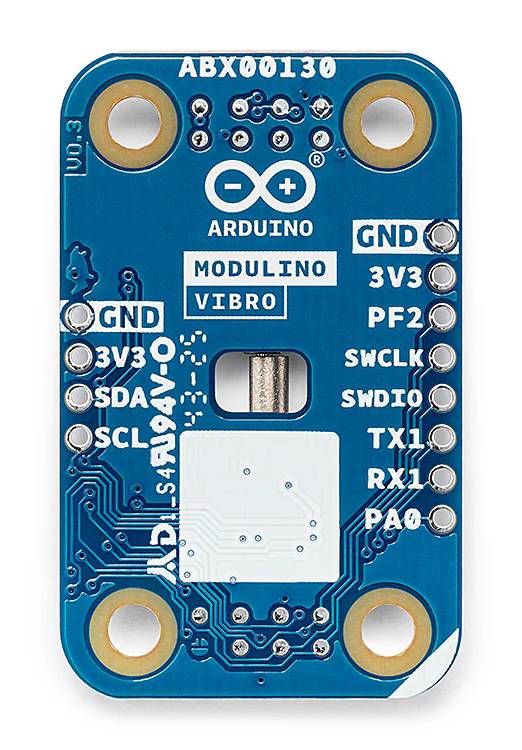

Rozložení pinů, konektivita a kompatibilita vibračního modulu
Modulino Vibro komunikuje přes sběrnici I2C, která je přístupná přes dva konektory Qwiic a další pájecí plošky . Rozhraní využívá linky SDA a SCL, napájecí zdroj 3,3 V a zem , což umožňuje snadné vytváření složitých systémů senzorů a akčních členů připojených na jednu sběrnici. Výchozí adresa zařízení je 0x3A , ale lze ji softwarově změnit , což umožňuje současné připojení více modulů Vibro k jednomu mikrokontroléru . Modul spolupracuje s Arduino UNO R4 WiFi, Arduino UNO Q, Nano ESP32, Nano 33 IoT, Nano RP2040 Connect, Nano Matter a dalšími zařízeními kompatibilními s Qwiic, která pracují na 3,3 V. Další piny poskytují přístup k rozhraním SWD a UART a také k signálům mikrokontroléru STM32C011F4, což může být užitečné při pokročilých úpravách nebo vašich vlastních hardwarových projektech.

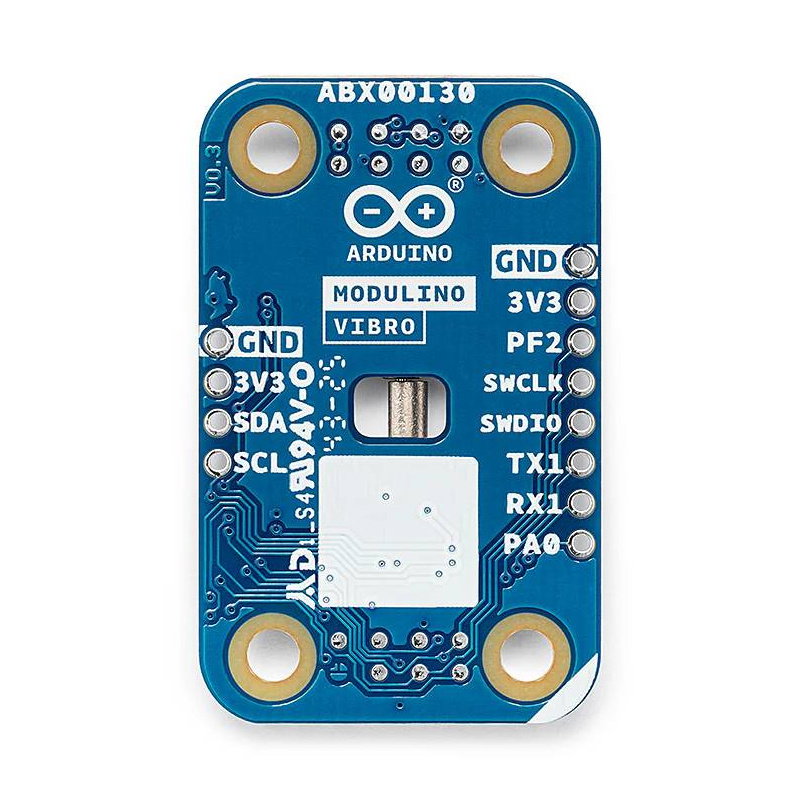

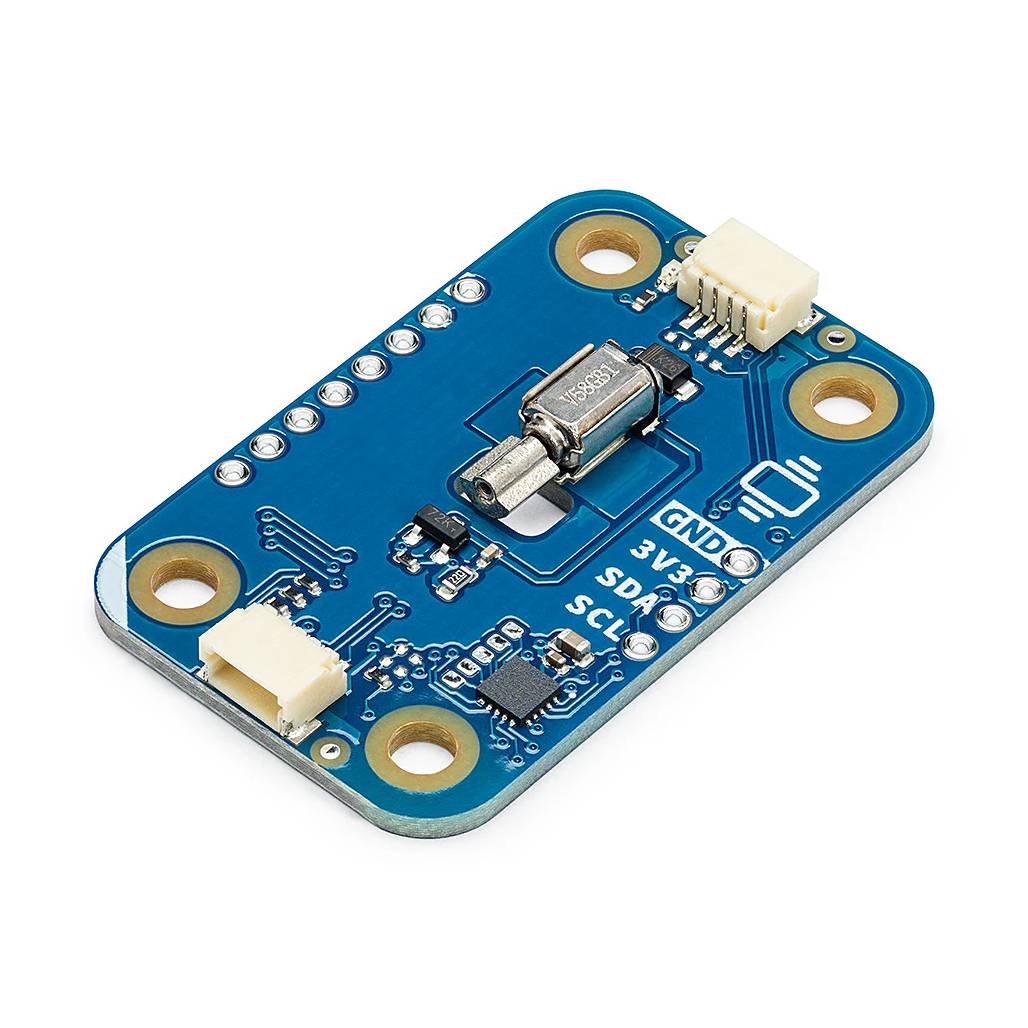

Díky malým rozměrům lze modul snadno integrovat do mobilních projektů.
Programování modulu Modulino Vibro
Používání modulu je extrémně jednoduché díky specializované knihovně Arduino Modulino . Po instalaci knihovny můžete ovládat dobu provozu a úroveň výkonu motoru a pomocí několika jednoduchých funkcí vytvářet vlastní haptické sekvence. Modulino Vibro také podporuje prostředí MicroPython , takže je vhodný pro vzdělávací i profesionální prototypovací projekty. Vývojáři mohou vytvářet krátká vibrační upozornění, alarmy, varovné signály nebo složité vzory zpětné vazby používané v uživatelských rozhraních. Přiložené příklady kódu vám umožní rychle začít s modulem a dozvědět se o komunikaci I2C, PWM řízení a návrhu interaktivních elektronických zařízení.
Technické specifikace modulu vibračního motoru
- Pohon: vibrační motor VZ43FM1B8230001L
- Mikrokontrolér: STM32C011F4
- Komunikační rozhraní: I2C
- Konektory: 2x Qwiic
- Výchozí adresa I2C: 0x3A
- Možnost změny I2C adresy: ano, programově
- Provozní napětí: 3,3 V
- Otáčky motoru: 12000 ot/min
- Spotřeba proudu v klidovém režimu: cca 3,4 mA
- Typická spotřeba provozního proudu: 67 mA
- Maximální odběr proudu: 85 mA
- Kompatibilita: Arduino UNO R4 WiFi, UNO Q, Nano ESP32, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano MatterNosič nano konektorů
- Rozměry: 41 × 25,36 mm
- Hmotnost: 4,4 g

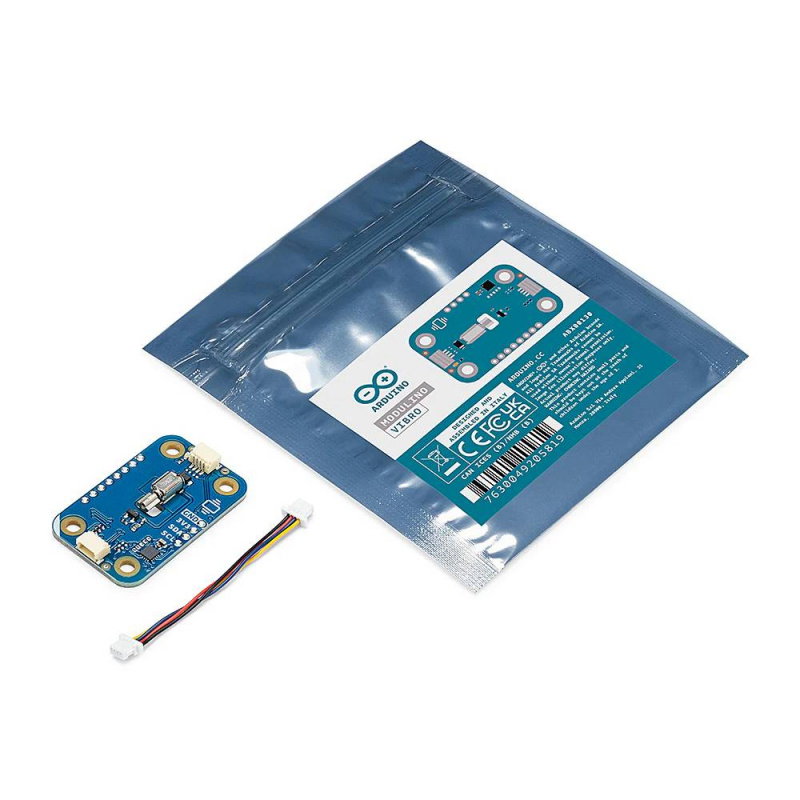

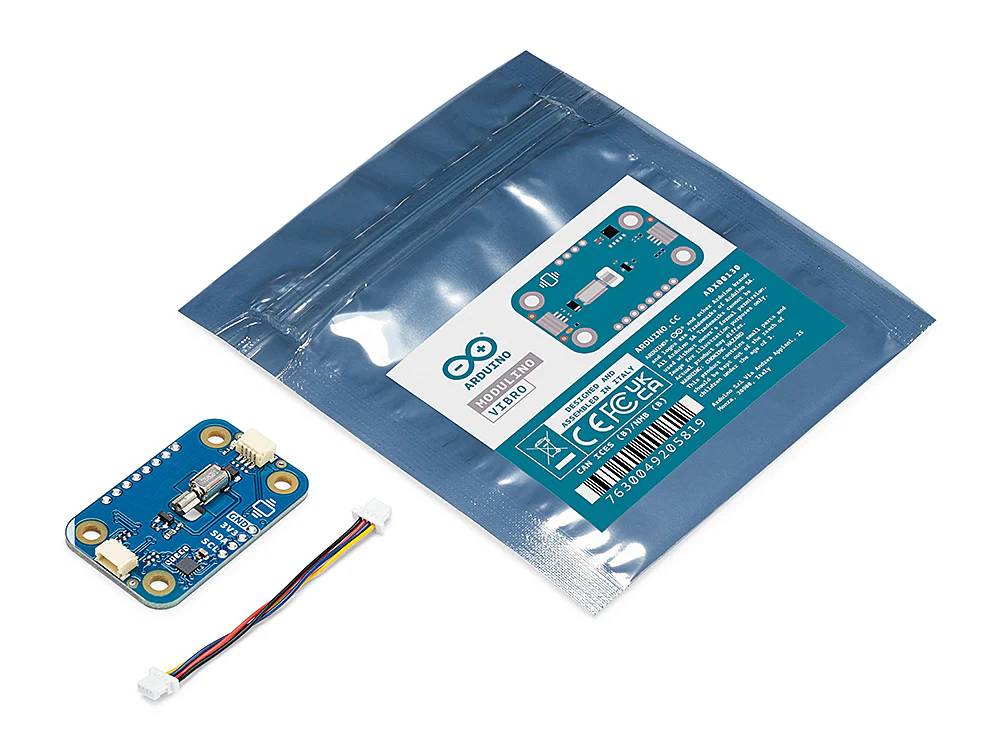

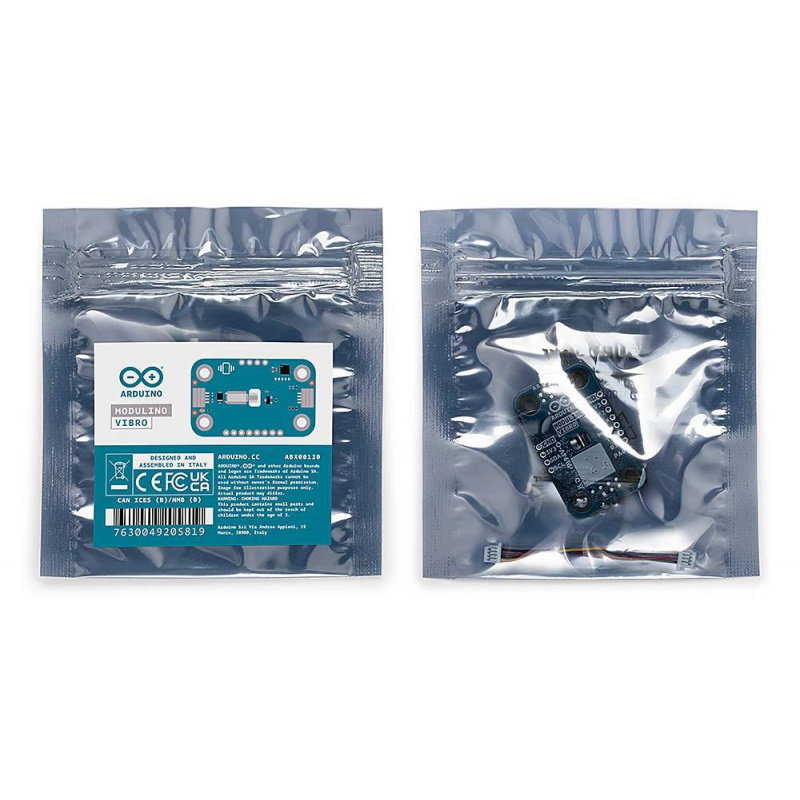

Obsah sady
- Vibrační modul Modulino
- 5cm dlouhý kabel Qwiic
Prvky obsažené v sadě.
