Popis produktu: Rozšiřovač Arduino Modulino - zesilovač signálu I2C - LTC4311 - Qwiic - ABX00174

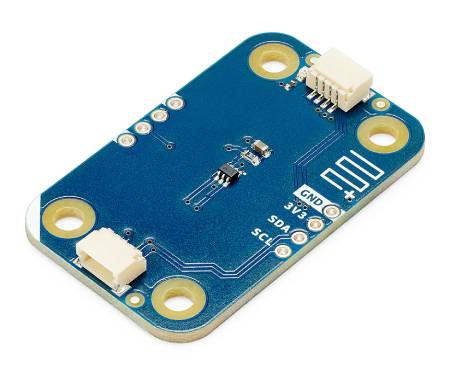

Modulino Extender je modul z rodiny Arduino Modulino připravený k použití, navržený pro rozšíření I2C komunikace nad typická omezení krátkých spojení. Je založen na akcelerátoru I2C LTC4311 a zlepšuje kvalitu signálu na linkách SDA a SCL, což umožňuje stabilní spojení mezi vzdálenými uzly, senzory a akčními členy. Modul pracuje výhradně hardwarově – nemá žádnou I2C adresu, nevyžaduje žádnou konfiguraci a nepoužívá žádné speciální příkazy. Pro zvýšení spolehlivosti přenosu jej jednoduše umístěte na sběrnici, nejlépe poblíž řídicí jednotky nebo před delší kabeláž. Jedná se o pohodlné řešení pro projekty Arduino , kde senzory nebo moduly Modulino musí pracovat v různých částech skříně, makety, vzdělávací instalace nebo IoT systému.
Pro zlepšení kvality signálu jednoduše umístěte Modulino Extender na sběrnici I2C.
Hlavní vlastnosti prodlužovače Modulino
- Akcelerátor I2C LTC4311 : Zlepšuje kvalitu signálu SDA a SCL a podporuje stabilní komunikaci na delších kabelových trasách.
- Dosah až 30 m : Modul byl testován s kabely Cat5e a Cat6 STP/FTP až do délky 30 m
- Bez I2C adresy : funguje transparentně na sběrnici a neobsazuje žádnou adresu, takže nezpůsobuje konflikty s jinými zařízeními
- Provoz s nulovou konfigurací : nejsou vyžadovány žádné další knihovny, nastavení ani změny v kódu projektu
- Připojení Qwiic : Rychlé připojení modulu k deskám Arduino a zařízením kompatibilním s Qwiic
- Kompatibilita s Modulino : Funguje s dalšími moduly Arduino Modulino v konfiguracích daisy chain
- Nízká spotřeba energie : typická spotřeba proudu je kolem 200 µA
- Kompaktní design : malá velikost desky 41 x 25,36 mm pro snadnou instalaci do skříní, instalací a prototypů
Konektivita, piny a kompatibilita s Arduinem
Modulino Extender funguje jako transparentní průchozí sběrnicový prvek I2C , takže nevyžaduje samostatné adresování a nemění způsob komunikace s připojenými zařízeními. Pro připojení k základní desce a modulům lze použít konektory Qwiic nebo pájecí plošky s vodiči 3,3 V, GND, SDA a SCL. Modul je kompatibilní s deskami Arduino UNO R4 WiFi , Arduino UNO Q a vybranými deskami Arduino Nano , včetně Nano 33 IoT, Nano 33 BLE, Nano RP2040 Connect, Nano ESP32 a Nano Matter. Pro Nano desky poskytuje pohodlné připojení nosič konektorů Arduino Nano . Výrobce doporučuje pro prodloužení sběrnice kabely Cat5e nebo Cat6 STP/FTP , které pomáhají udržovat integritu signálu ve větších instalacích. Modul také pracuje se standardními zařízeními I2C a Qwiic pracujícími na logice 3,3 V.

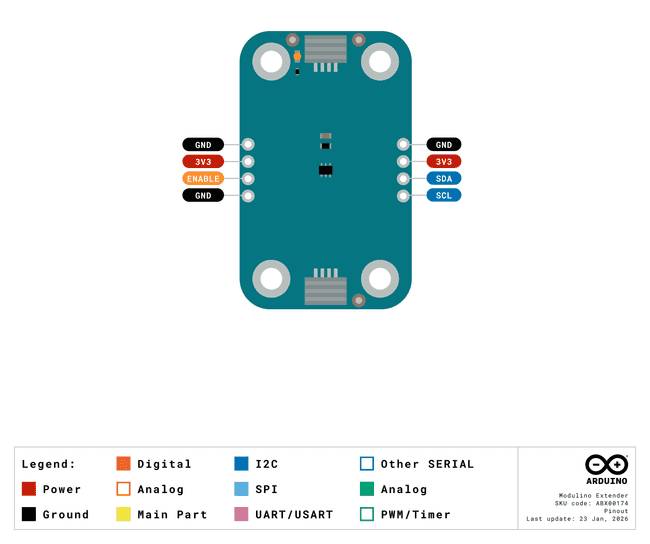

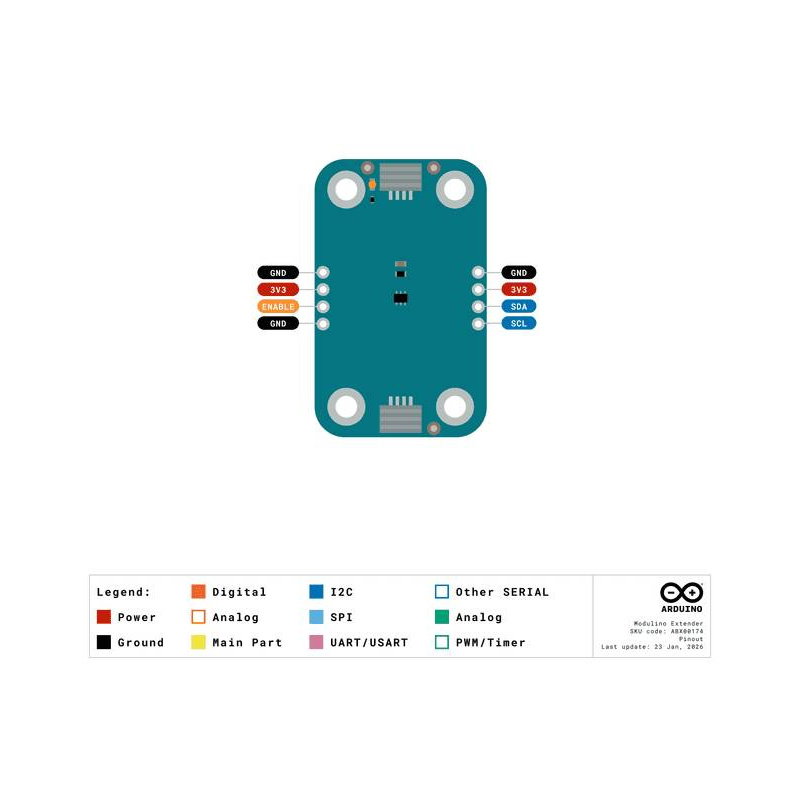

Schéma zapojení pinů.

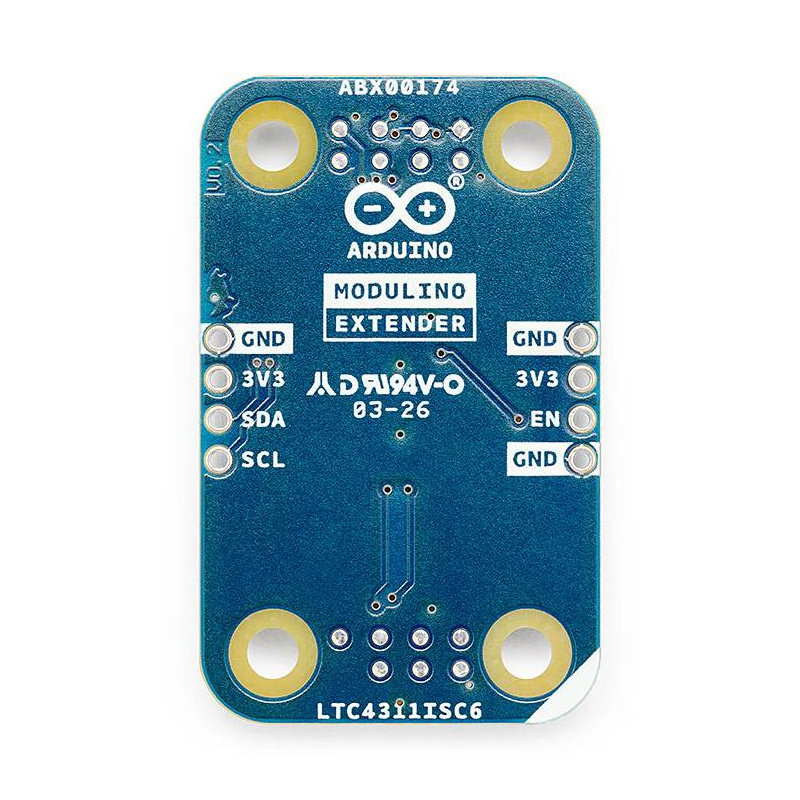

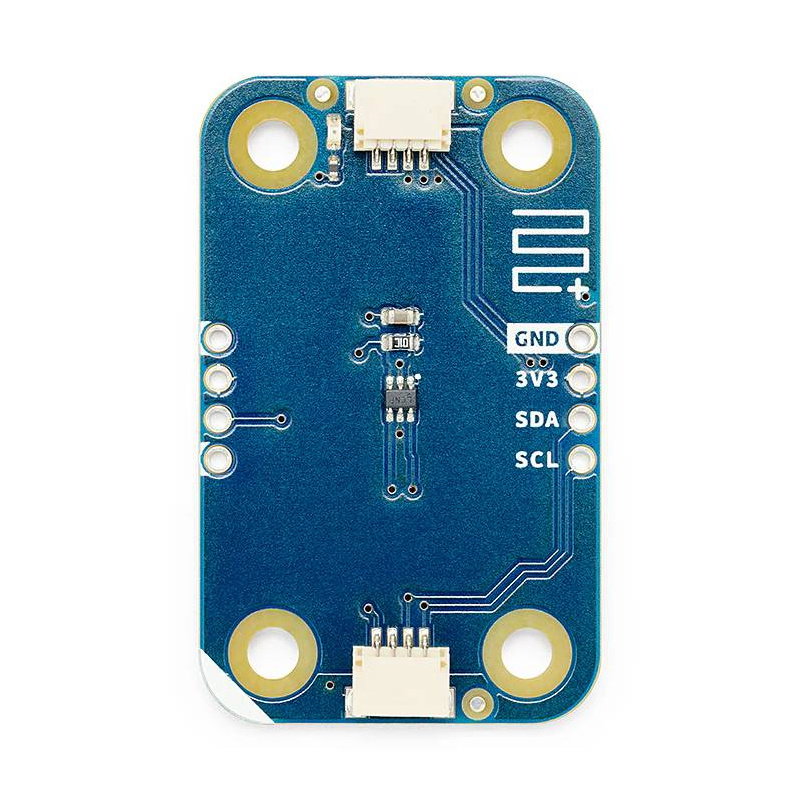

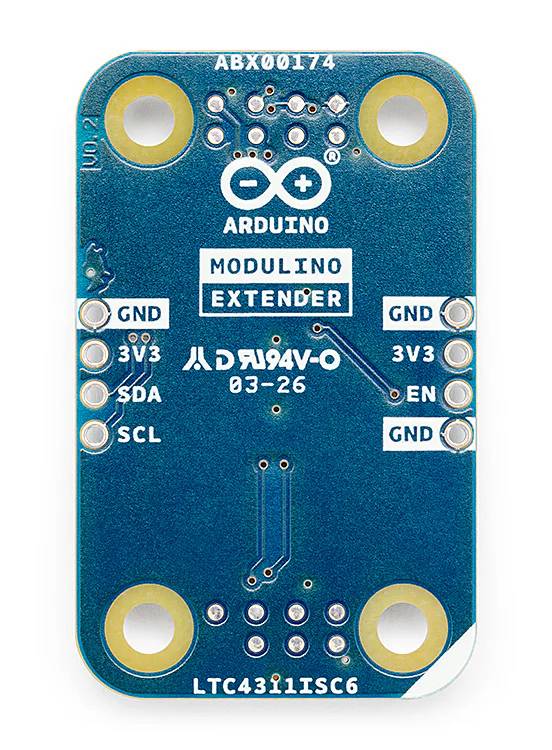

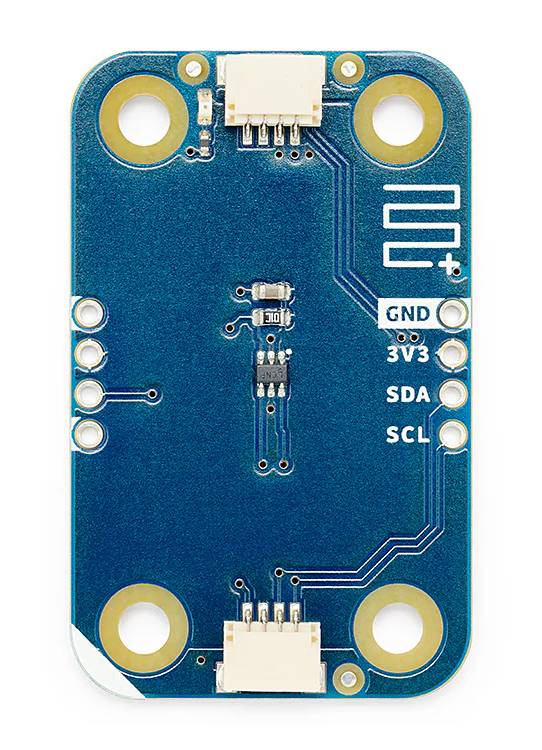

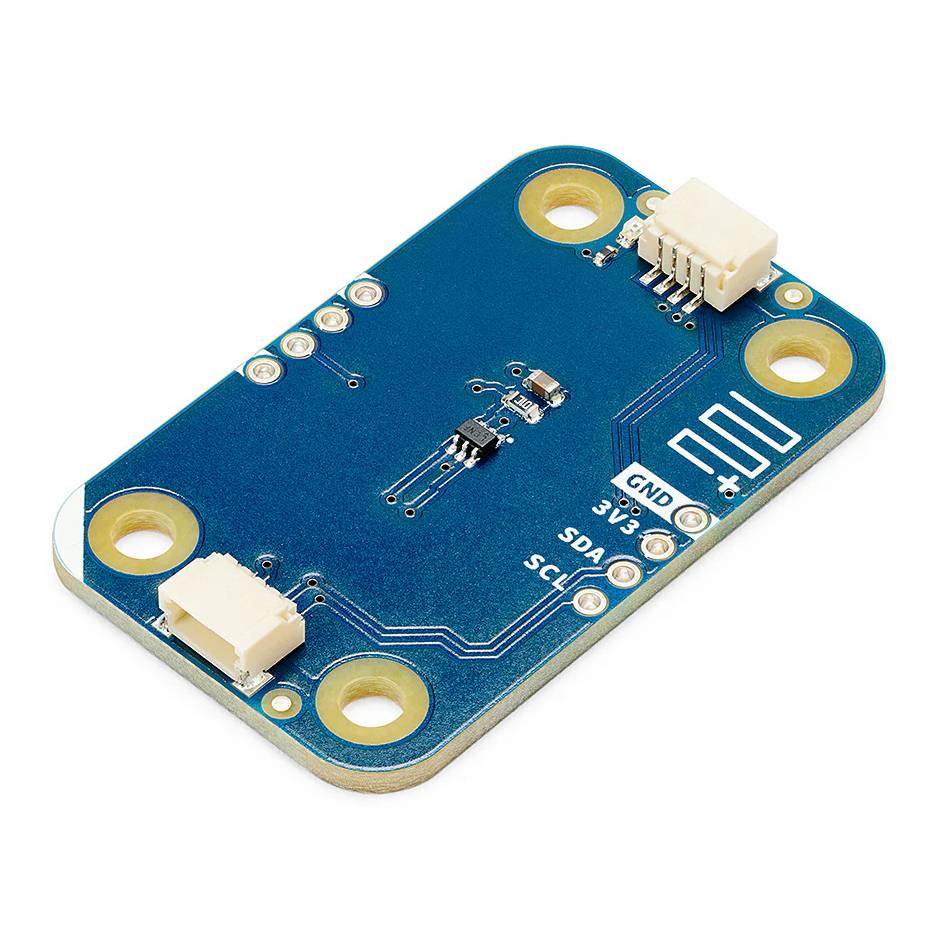

Modul je vybaven čipem LTC4311.
Programování a spuštění I2C zesilovače
Modulino Extender je plně hardwarový modul, takže nevyžaduje programování, instalaci knihoven ani přidávání speciálních funkcí kódu . Nemá vlastní I2C adresu a není viditelný jako klasická periferie na sběrnici, protože jeho účelem je zlepšit elektrické parametry signálu. V praxi jej jednoduše připojíte ke sběrnici I2C, nejlépe blízko řadiče nebo před dlouhým vedením kabelu , a poté používejte ostatní moduly jako dříve. Projekty lze stále vytvářet v Arduino IDE, Arduino CLI, Arduino Cloudu nebo prostředí podporujícím MicroPython, v závislosti na použité základní desce a připojených modulech . Knihovnu Arduino Modulino lze použít k ovládání dalších uzlů v této řadě, ale samotný Extender ji k fungování nevyžaduje.
Technické specifikace prodlužovače Modulino
- Hlavní čip: LTC4311ISC6
- Komunikace: I2C průchod přes Qwiic nebo pájecí plošky
- Adresa I2C: žádná
- Provozní režim: transparentní, nevyžaduje konfiguraci
- Podporovaná frekvence I2C: až 400 kHz
- Maximální délka kabelu: až 30 m
- Doporučené kabely pro dlouhé trasy: Cat5e nebo Cat6 STP/FTP
- Provozní napětí: 3,3 V
- Napájení: konektor Qwiic nebo 3,3V piny
- Typická spotřeba proudu: přibližně 200 µA
- Komunikační konektor: Qwiic
- Piny: 3,3 V, GND, SDA, SCL
- Kompatibilní desky: Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano ESP32, Nano Matter, UNO R4 WiFi, UNO Q, nosič konektorů Arduino Nano
- Rozměry: 41 × 25,36 mm
- Hmotnost: 4,4 g

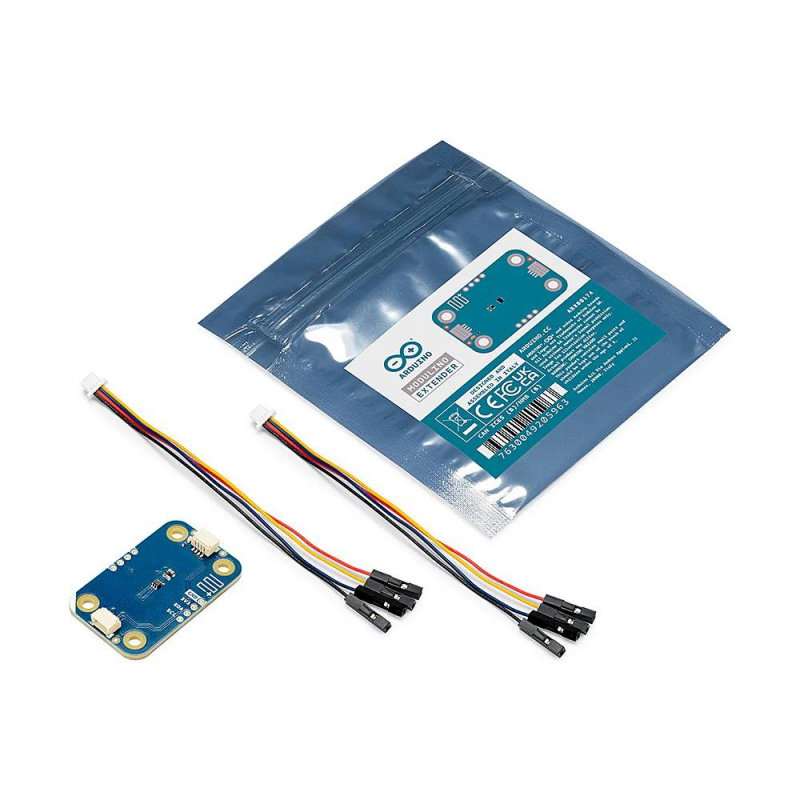

Obsah sady
- Modulino Extender
- Kabel Qwiic - samice, délka 10 cm x2

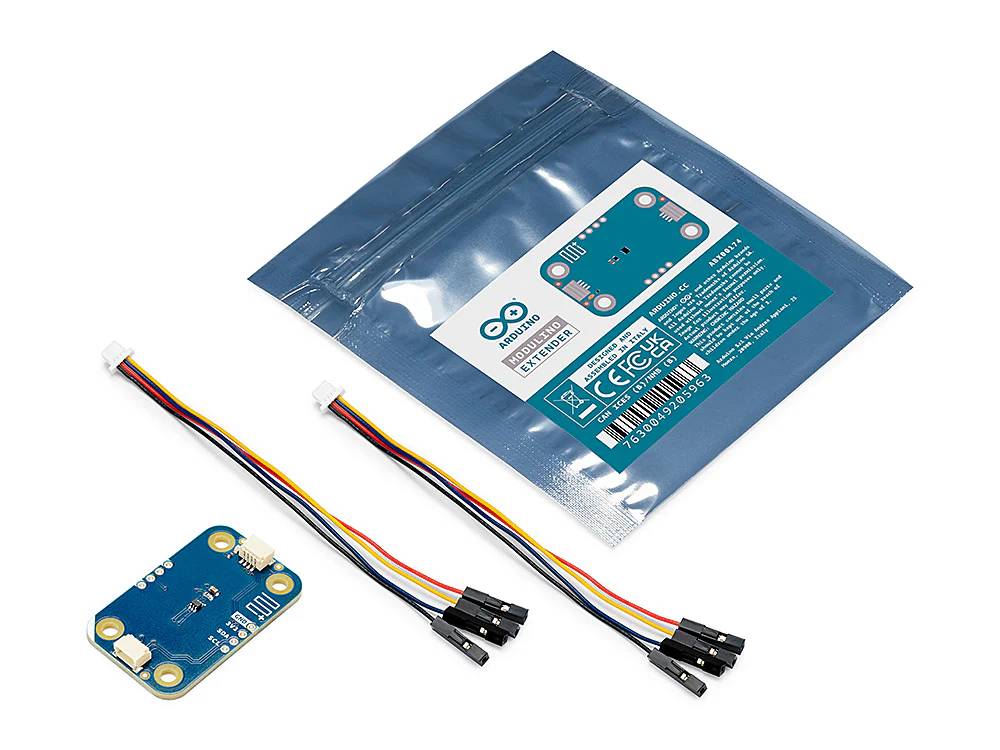

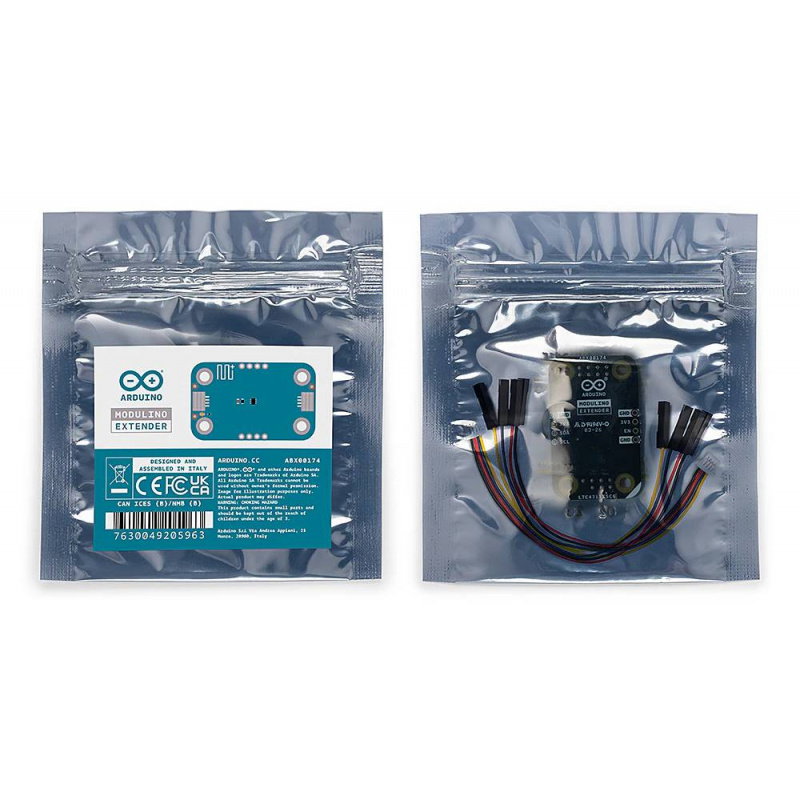

Prvky obsažené v sadě.
