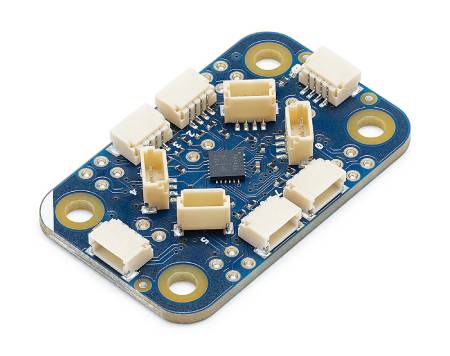

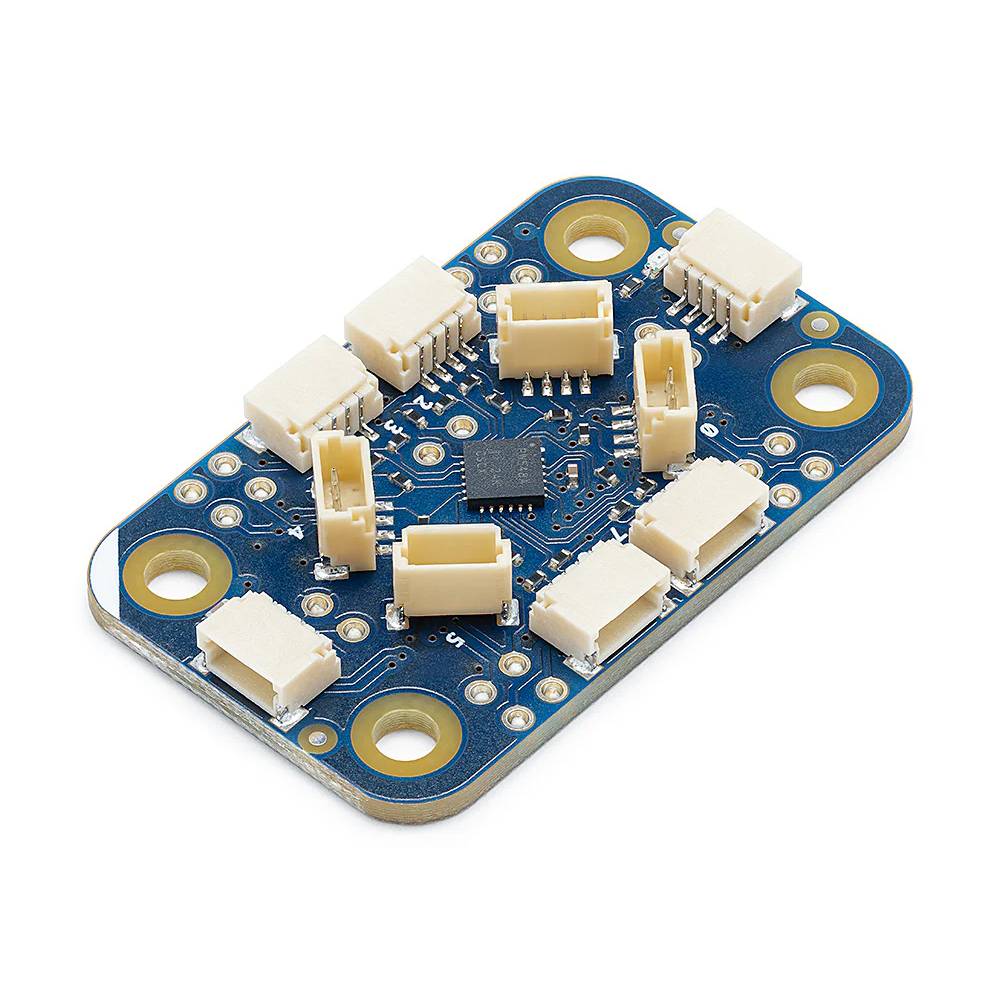

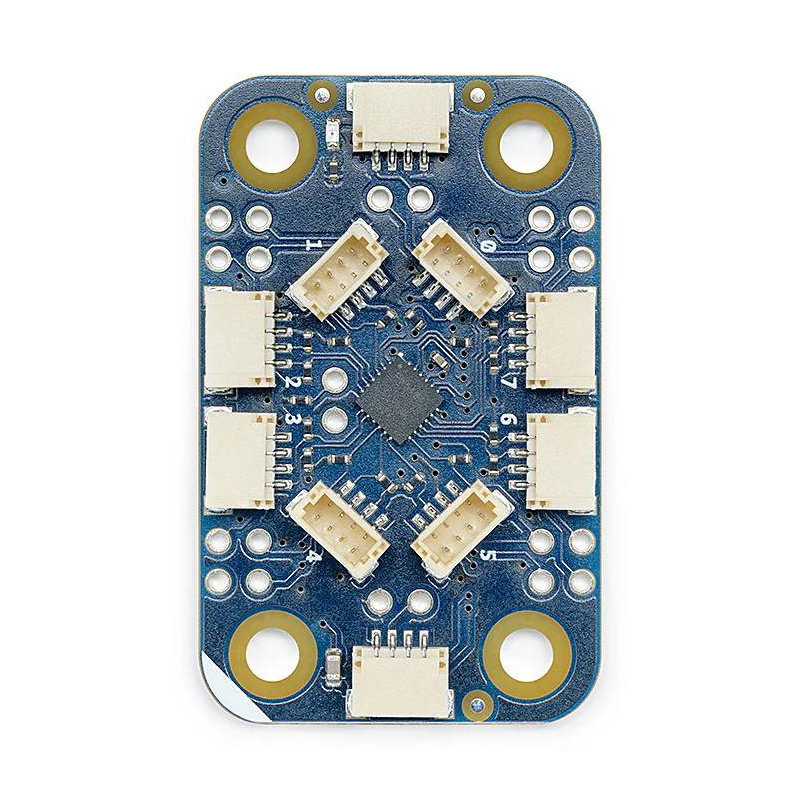

Popis produktu: Arduino Modulino Hub - 8kanálový I2C multiplexor - TCA9548ARGER - Qwiic - ABX00100
Modulino Hub je praktický modul, který rozšiřuje sběrnici I2C o osm nezávislých kanálů . Díky čipu TCA9548ARGER může každý připojený senzor nebo modul pracovat na samostatné lince I2C, což umožňuje pohodlné vytváření složitých projektů bez potíží s duplicitními adresami . Modul využívá konektory Qwiic , které zajišťují rychlé a úhledné připojení bez nutnosti pájení signálních vodičů. Je ideální pro vzdělávací projekty, prototypy IoT, měřicí systémy a pokročilé návrhy více senzorů. Hub spolupracuje s knihovnou Modulino pro Arduino a MicroPython , takže je snadné začít jak začátečníkům, tak i zkušenějším uživatelům.
Arduino Modulino Hub - 8kanálový I2C multiplexor - TCA9548ARGER - Qwiic - ABX00100.
Modulino Hub bude fungovat všude tam, kde je potřeba v jednom projektu propojit několik nebo tucet I2C zařízení.
Hlavní vlastnosti Modulino Hubu
- 8 nezávislých I2C kanálů : umožňuje připojit více zařízení Qwiic k jednomu projektu Arduino
- Čip TCA9548ARGER : zodpovědný za přepínání I2C kanálů a oddělení zařízení na samostatných sběrnicích
- Řešení konfliktů adres : umožňuje používat více identických senzorů se shodnými adresami I2C
- Konektory Qwiic : umožňují rychlé připojení bez nutnosti pájení a ručního směrování vodičů SDA, SCL, 3,3V a GND

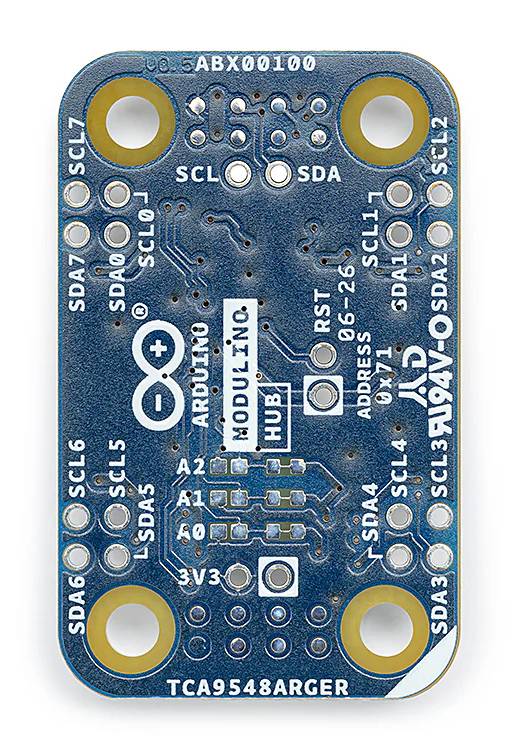

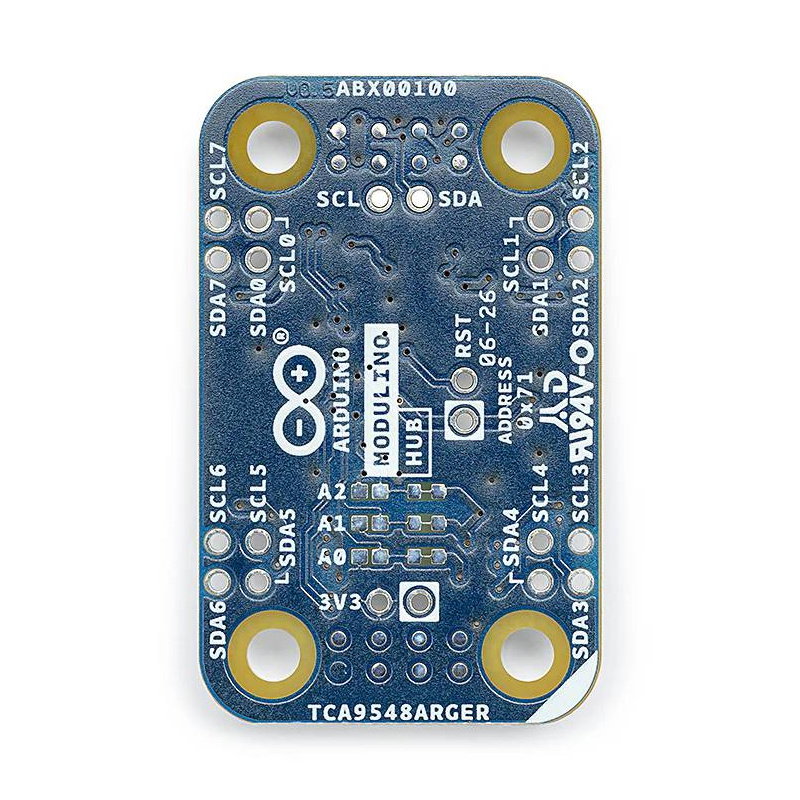

- Konfigurovatelnost adresy I2C : adresu modulu lze nastavit pomocí pájecích propojek v rozsahu od 0x70 do 0x77
- Škálovatelný design : umožňuje připojit až osm Hub modulů na jednu sběrnici, čímž získáte až 64 nezávislých I2C kanálů
- Kompatibilita s Arduino Modulino : Funguje s moduly Modulino, Arduino IDE, Arduino CLI a Arduino Cloud
- Kompaktní rozměry : malá deska s délkou 41 mm a šířkou 25,36 mm se snadno vejde do pouzder a prototypů
Piny, konektivita a kompatibilita Modulino Hubu

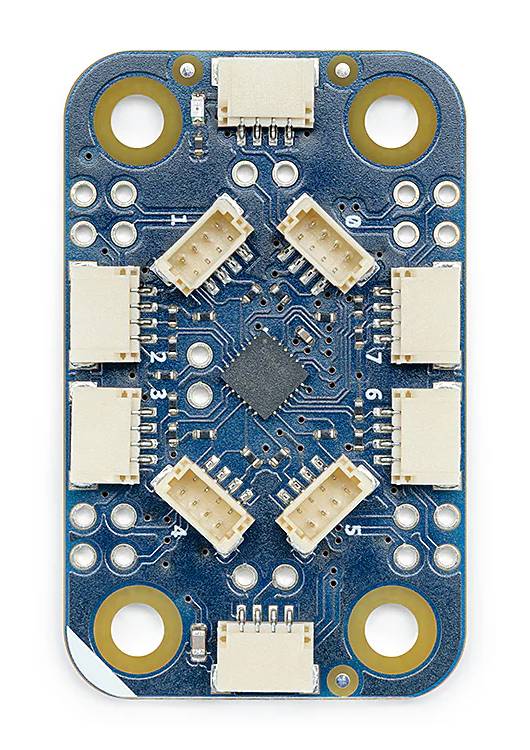

Modulino Hub je vybaven celkem 10 konektory Qwiic – 2 vstupy a 8 výstupy . Vstupní konektory slouží k připojení modulu k základní desce, jako jsou desky Arduino UNO R4 WiFi , Arduino UNO Q nebo Arduino Nano , pomocí nosiče konektorů Arduino Nano . Osm výstupních konektorů umožňuje připojit senzory, akční členy a další I2C moduly, přičemž každé zařízení pracuje na samostatném kanálu. Komunikace probíhá přes sběrnici I2C s logickou úrovní 3,3 V. Všechny kanály využívají pull-up rezistory 4,7 kΩ, které zvyšují stabilitu komunikace a zjednodušují integraci s kompatibilními zařízeními Qwiic. Adresa I2C multiplexeru je hardwarově konfigurovatelná pomocí pájecích propojek umístěných na desce. Rozsah adres je 0x70 až 0x77 , což umožňuje použití více modulů Modulino Hub v jednom projektu. Toto řešení umožňuje vytvoření rozsáhlé, strukturované senzorové sítě I2C bez konfliktů adres.

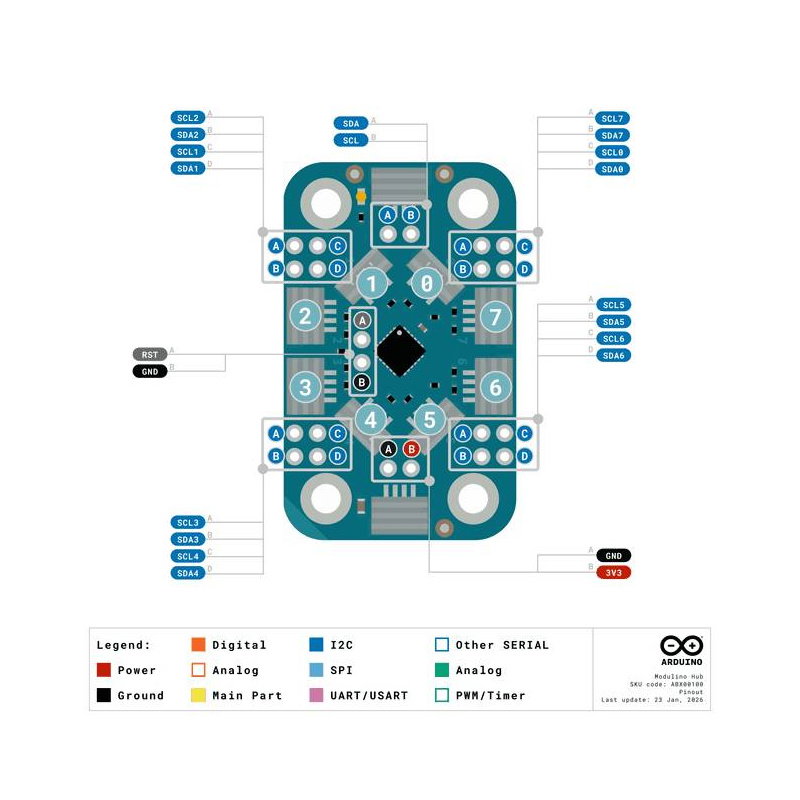

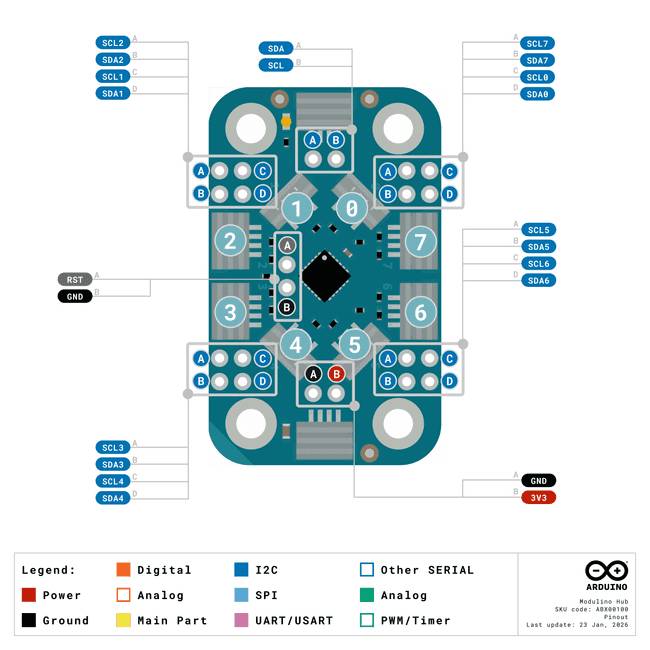

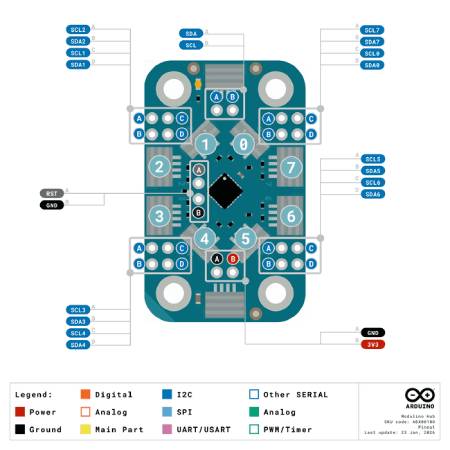

Schéma zapojení pinů.
Modul usnadňuje rozšíření stávajících projektů bez nutnosti změny celé hardwarové architektury.
Programování multiplexoru I2C pro Arduino Modulino Hub
Modulino Hub lze programovat v Arduino IDE , pomocí Arduino CLI a pomocí nástrojů dostupných v ekosystému Arduino. Výrobce poskytuje knihovnu Modulino , která podporuje jazyky Arduino a MicroPython . Knihovna zjednodušuje správu jednotlivých I2C kanálů a umožňuje rychle začít pracovat s více senzory. V praxi programování zahrnuje výběr vhodného multiplexního kanálu a následnou komunikaci se zařízením I2C připojeným k tomuto kanálu. Začátečníci mohou použít hotové příklady a dokumentaci k Arduinu , zatímco pokročilejší vývojáři si mohou přizpůsobit hardwarovou konfiguraci a adresy modulů tak, aby vyhovovaly individuálním požadavkům jejich projektu.
Technické specifikace Modulino Hubu
- Hlavní čip: TCA9548ARGER
- Komunikační rozhraní: I2C přes konektory Qwiic
- Počet kanálů: 8 nezávislých sběrnic I2C
- Počet konektorů Qwiic: 10, včetně 2 vstupů a 8 výstupů
- Provozní napětí: 3,3 V
- Adresa I2C: 0x70 až 0x77, hardwarově konfigurovatelná pomocí pájecích propojek
- Adresa dle dat z úložiště Arduino: 0x71
- Pull-up rezistory: 4,7 kΩ na všech kanálech
- Spotřeba proudu s neaktivními kanály: 1,5 mA
- Spotřeba proudu s aktivními kanály: 3,5 mA
- Kompatibilní desky: Arduino UNO R4 WiFi, Arduino UNO Q, Arduino Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense, Nano RP2040 Connect, Nano ESP32, Nano Matter, Arduino Nano Connector Carrier
- Podporovaná prostředí: Arduino IDE, Arduino CLI
- Podporované knihovny: Arduino Modulino, Arduino Modulino MicroPython
- Rozměry: 41 × 25,36 mm
- Hmotnost: 4,4 g

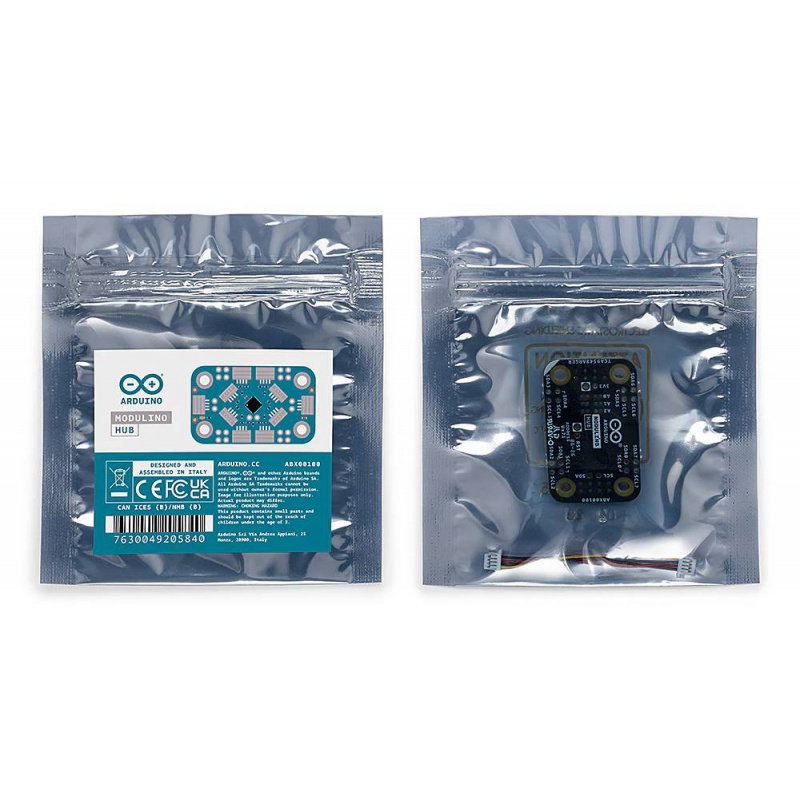

Obsah sady
- Modulino Hub
- 5cm dlouhý kabel Qwiic

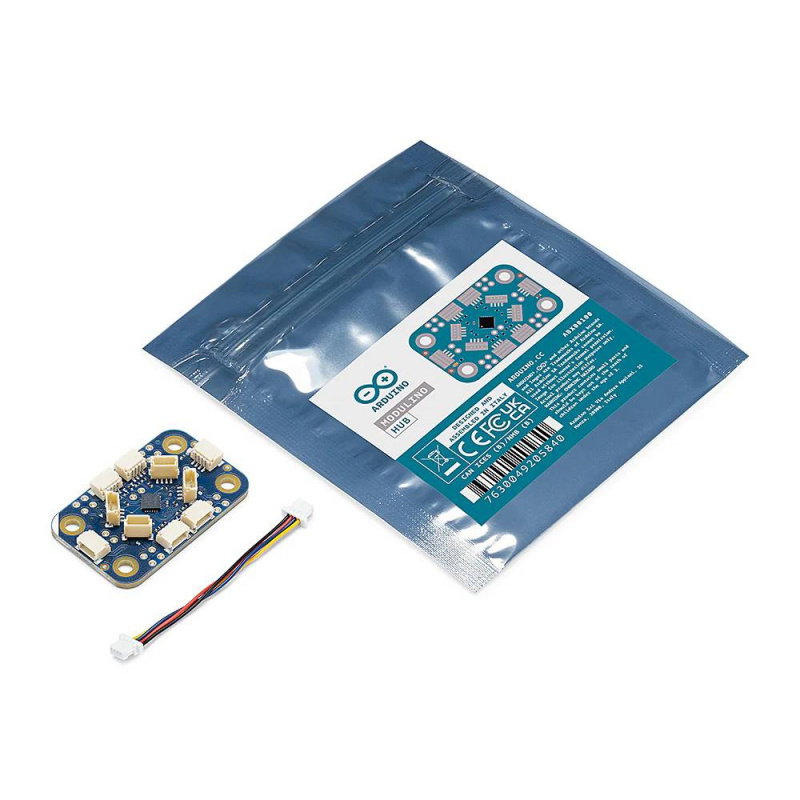

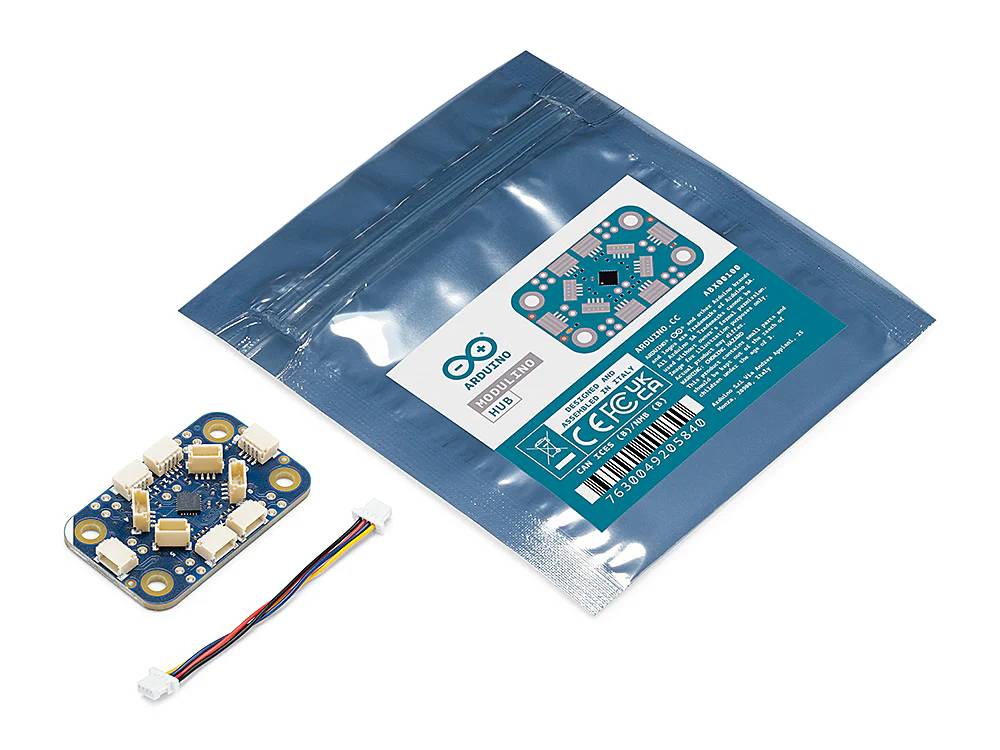

Prvky obsažené v sadě.
