Popis produktu: Joystick Arduino Modulino - joystick s tlačítkem - Qwiic - ABX00135
Joystick Modulino je součástí rodiny inteligentních modulů Arduino Modulino , které umožňují vytvářet interaktivní projekty bez nutnosti složitého návrhu elektroniky. Modul využívá vysoce kvalitní analogový joystick , který zajišťuje plynulý pohyb napříč dvěma osami , a integrované tlačítko aktivované stisknutím joysticku. Komunikaci zajišťuje mikrokontrolér STM32C011F4 , který zpracovává analogové signály a poskytuje je přes rozhraní I2C . To umožňuje snadno číst polohu joysticku a stav tlačítka pomocí předpřipravených knihoven Arduino a MicroPython. Jeho kompaktní design, konektory Qwiic a možnost změny adresy I2C činí modul ideálním jak pro vzdělávací projekty, tak pro profesionální řídicí aplikace.

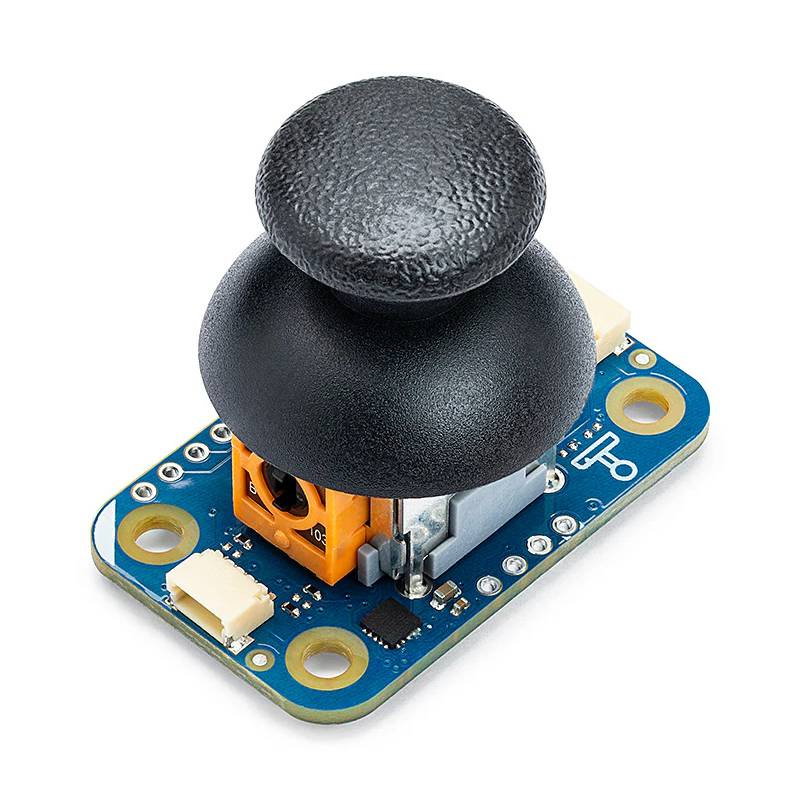

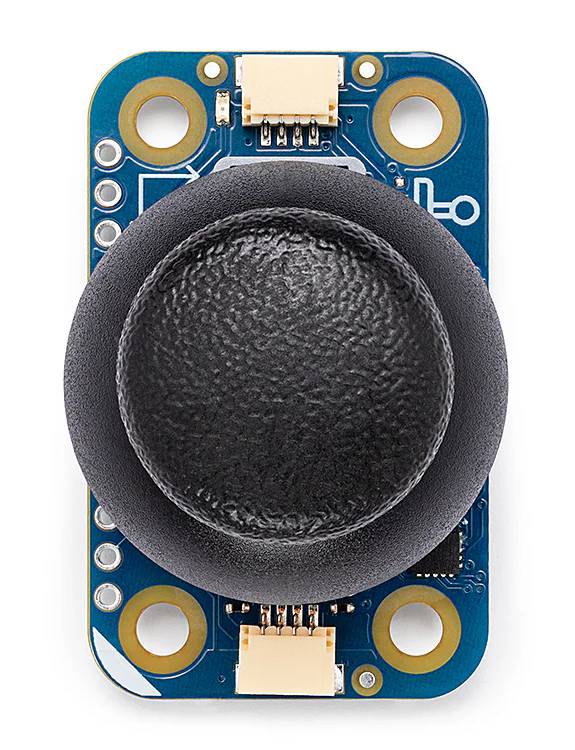

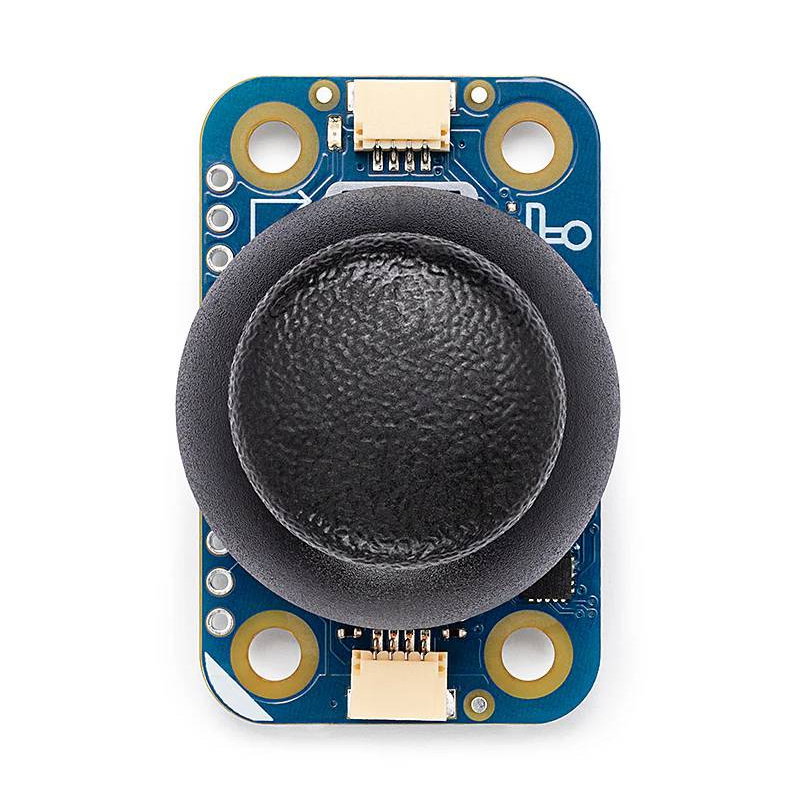

Joystick pro Arduino Modulino - joystick s tlačítkem - Qwiic - ABX00135.
Mikrokontrolér STM32C011F4 je zodpovědný za komunikaci, zpracování analogových signálů a jejich zpřístupnění prostřednictvím rozhraní I2C.
Hlavní vlastnosti joysticku
- Dvousměrný joystick : plynulé odečítání pohybu v osách X a Y
- Integrované tlačítko : další ovládací funkce aktivovaná stisknutím joysticku
- 12bitové rozlišení : přesné měření polohy v rozsahu 0 až 4095
- Komunikace I2C : snadná integrace s mikrokontroléry přes sběrnici I2C
- Konektory Qwiic : rychlé připojení bez nutnosti pájení
- Programovatelná I2C adresa : adresu lze přizpůsobit složitým systémům
- Připraveno k použití : modul smontovaný ve výrobě nevyžaduje žádnou další hardwarovou konfiguraci
- Kompatibilita s Arduinem a MicroPythonem : podporováno oficiálními knihovnami výrobce
- Nízká spotřeba energie : typická spotřeba proudu kolem 3,4 mA
Zapojení pinů, konektivita a kompatibilita joysticku Modulino
Modul využívá sběrnici I2C pracující na 3,3 V. Pro komunikaci se používají dva konektory Qwiic , které umožňují vytvořit řetězec více modulů Modulino bez nutnosti dalších rozbočovačů. Můžete také použít pájené piny pro SDA, SCL, napájení 3,3 V a zem. Joystick Modulino funguje s deskami Arduino UNO R4 WiFi a Arduino UNO Q a lze jej použít i s dalšími deskami vybavenými rozhraním Qwiic nebo I2C. Kompatibilní je také Arduino Nano ESP32. Nano RP2040 Connect, Nano 33 BLE, Nano 33 BLE Sense, Nano 33 IoT a Nano Matter. Možnost změny adresy I2C umožňuje bezproblémový provoz více modulů v jednom projektu.

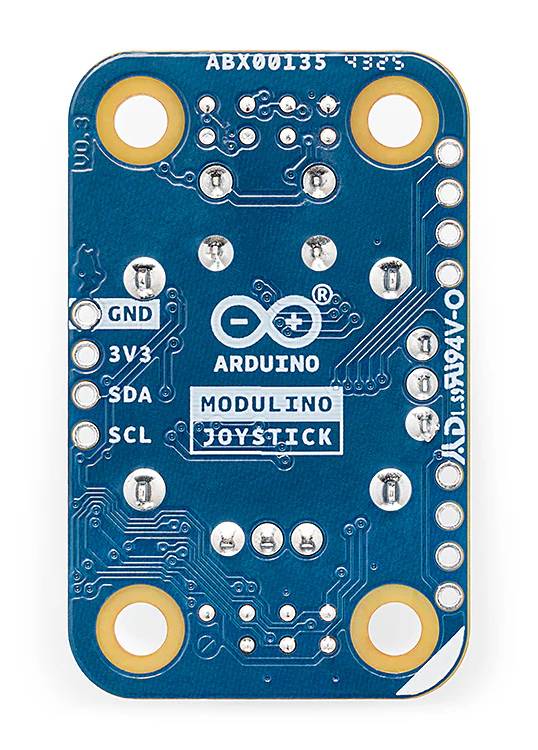

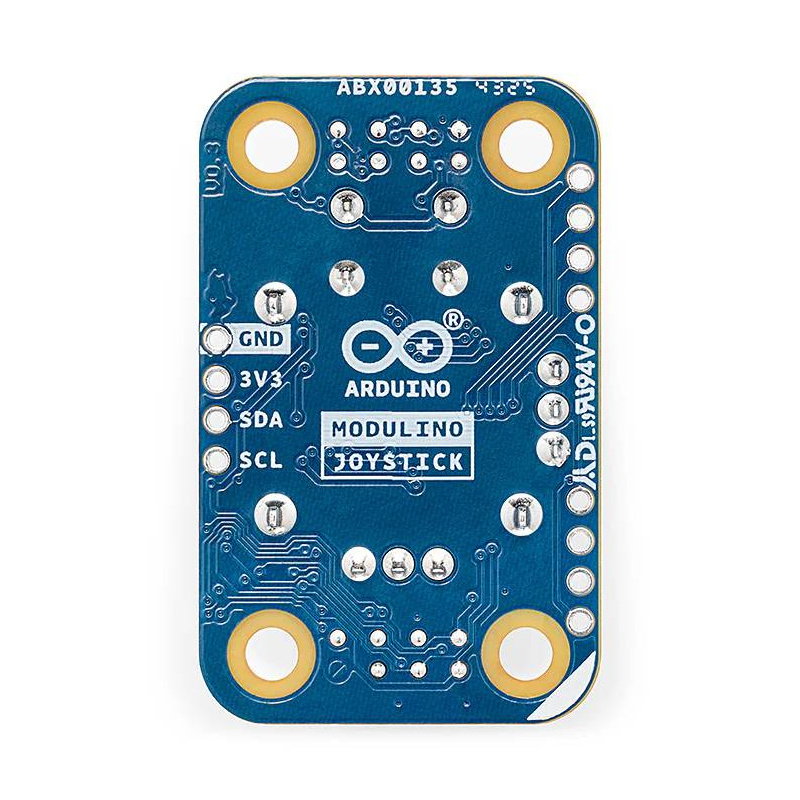

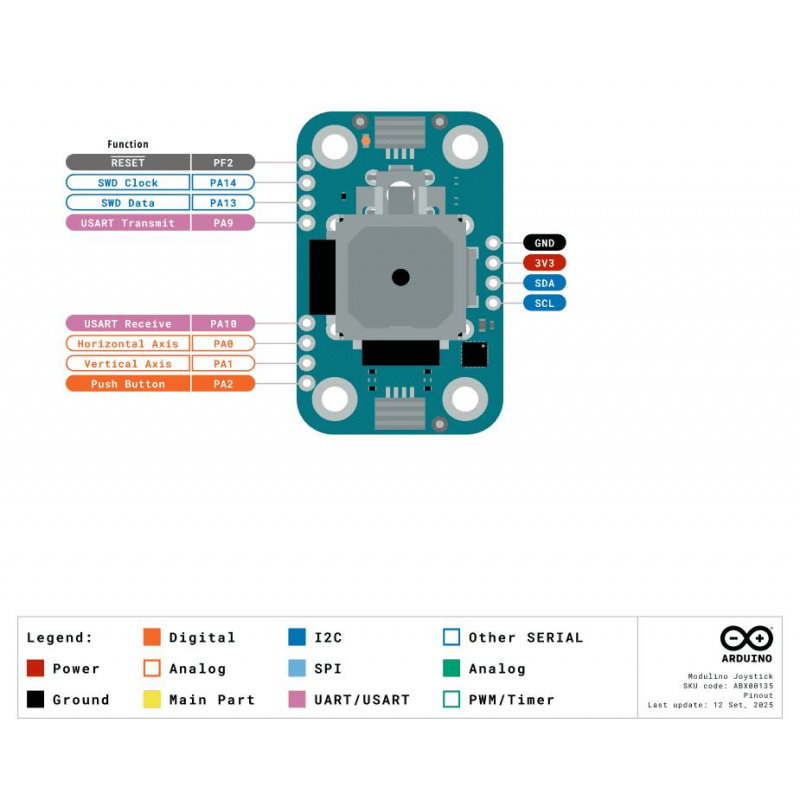

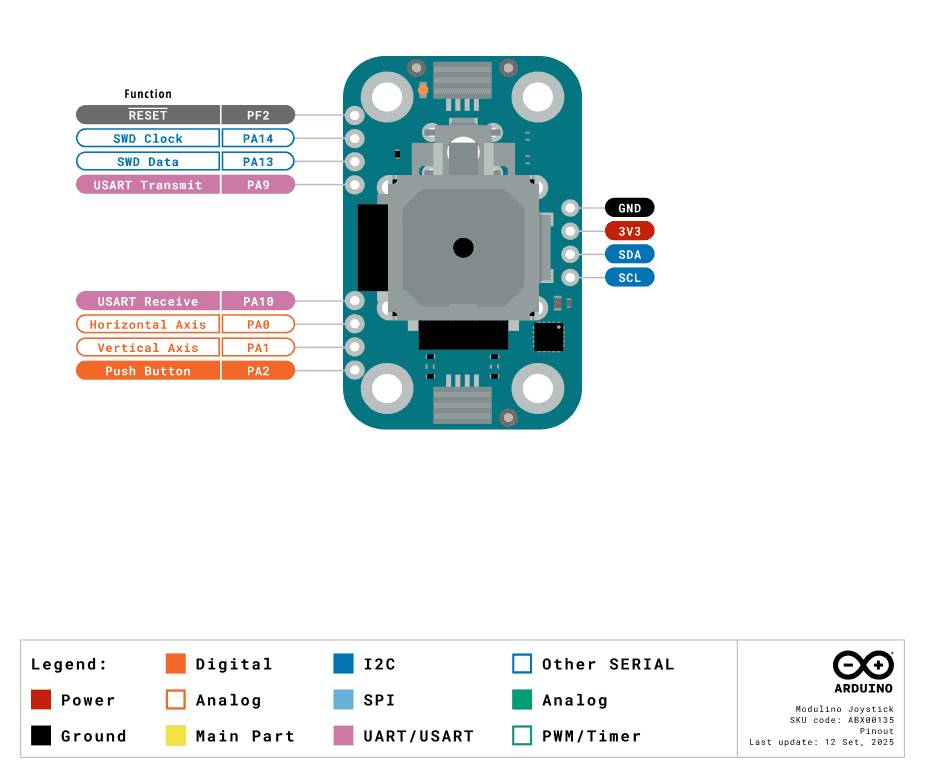

Schéma zapojení pinů.
Pro komunikaci se používají dva konektory Qwiic, ale můžete také použít připájené piny, které poskytují signály SDA, SCL, napájení 3,3 V a zem.
Programování joysticku v Arduino IDE a MicroPythonu
Modul byl navržen pro snadné programování s využitím oficiální knihovny Arduino Modulino . Po instalaci knihovny můžete pomocí několika jednoduchých funkcí odečítat polohu joysticku a stav tlačítek. Pro větší pohodlí uživatele můžete také nakonfigurovat mrtvou zónu joysticku. Výrobce také poskytuje podporu pro prostředí MicroPython . Díky tomu je modul vhodný jak pro učení programování, tak pro tvorbu pokročilých řídicích jednotek, mobilních robotů, uživatelských rozhraní a zařízení IoT s analogovým řízením.
Technické specifikace joysticku Modulino
- Komunikace: I2C
- Konektory: 2x Qwiic
- Provozní napětí: 3,3 V
- Výchozí adresa I2C: 0x40
- Možnost změny I2C adresy: ano
- Komunikační mikrokontrolér: STM32C011F4
- Měřicí prvek: analogový joystick FJN10K-S1B10KD0N
- Rozsah osy X: 0 až 4095
- Rozsah osy Y: 0 až 4095
- Rozlišení měření: 12 bitů
- Centrální poloha: přibližně 2048
- Typická spotřeba proudu: přibližně 3,4 mA
- Rozsah pohybu joysticku: 60°
- Rozměry: 41 × 25,36 mm
- Hmotnost: 4,4 g

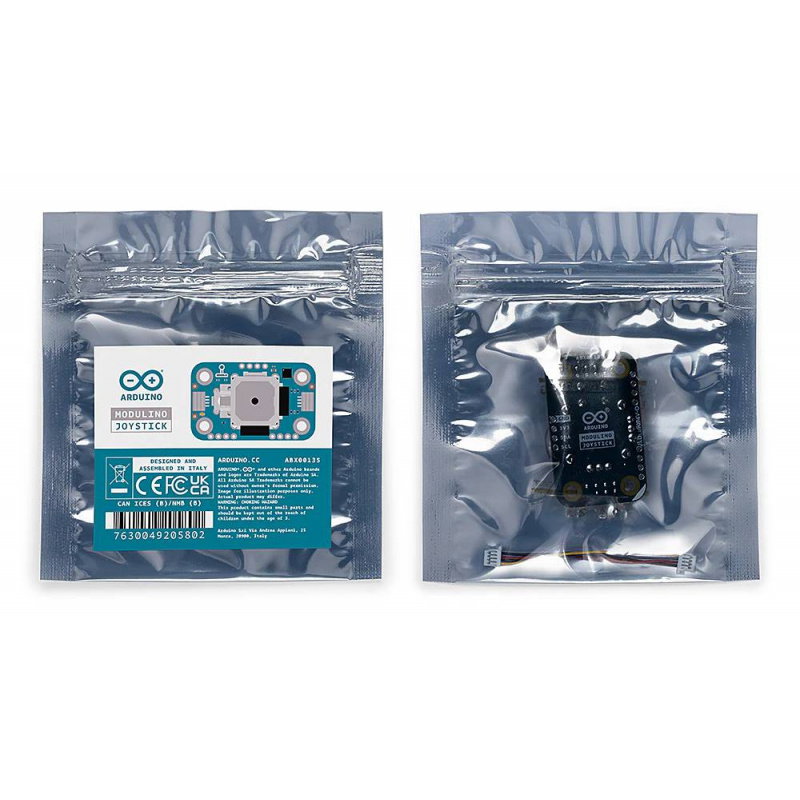

Obsah sady
- Modulový joystick ABX00135
- 5cm dlouhý kabel Qwiic

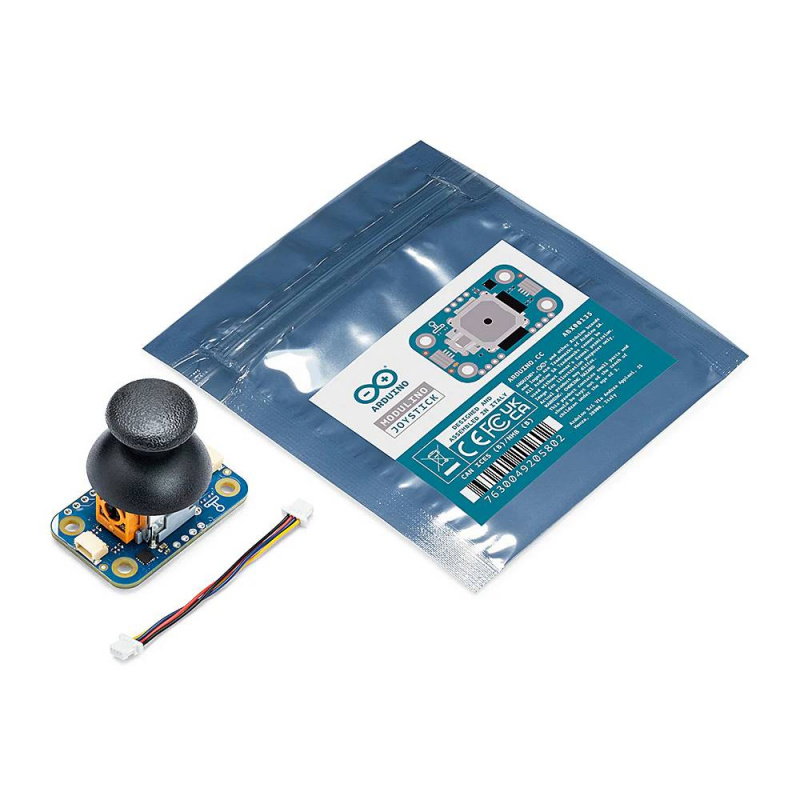

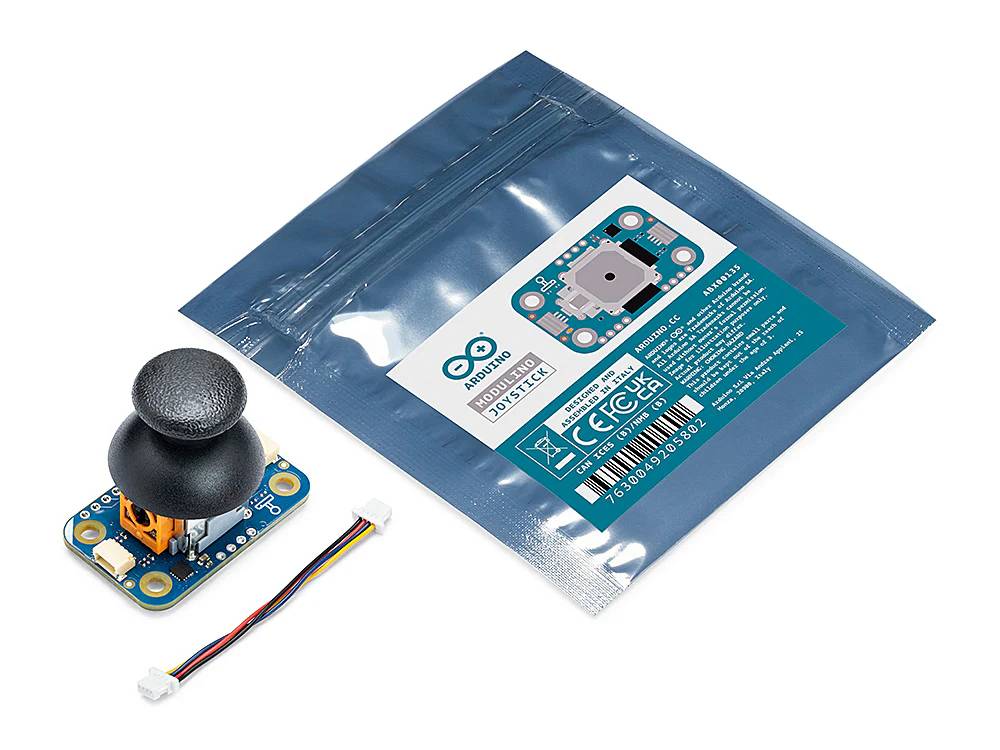

Prvky obsažené v sadě.
