Popis produktu: LCD displej 4x20 znaků modrý - justPi
Tento alfanumerický LCD displej od justPi zobrazuje hodnoty na čtyřech řádcích, každý s 20 znaky . Je napájen 5V a je mimořádně snadno ovladatelný. Lze jej použít s mnoha mikrokontroléry, zejména s Arduinem. Znaky se zobrazují na modrém pozadí. Modul má také pájené konektory. Ovladač je kompatibilní s HD44780.
Zobrazit piny

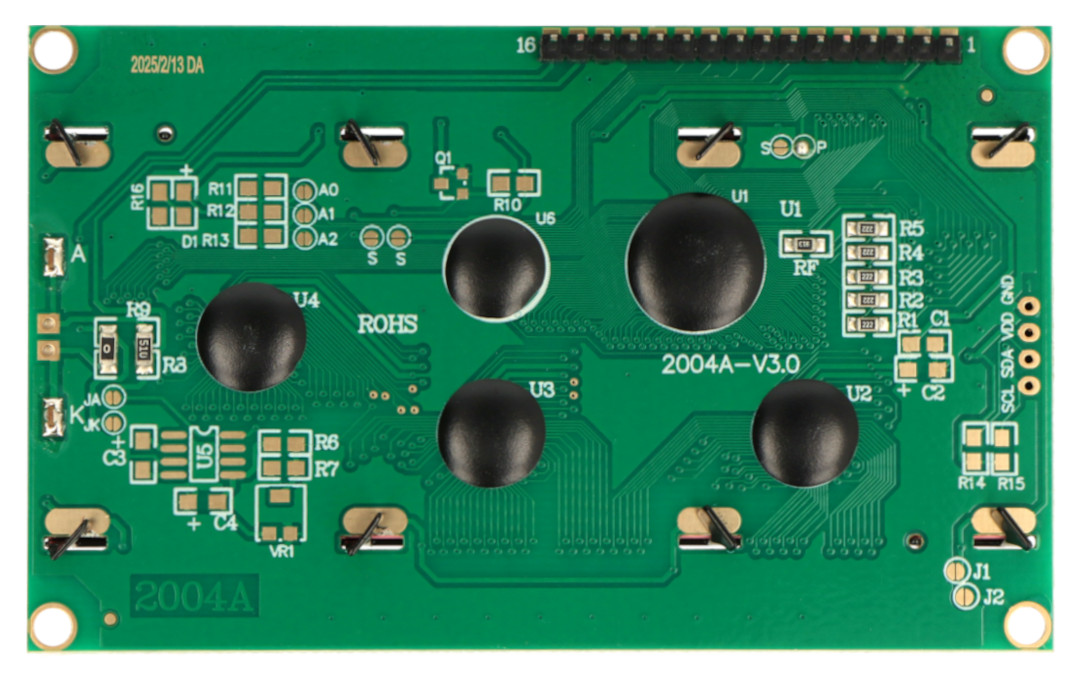

Alfanumerický displej má 12 neoznačených pinů na desce. Každý pin odpovídá:
- 1 - VSS - uzemnění systému
- 2 - VDD - napájení 5V
- 3 - V0 - kontrast
- 4 - RS - výběr registru instrukcí zobrazení (nízký stav) nebo datového registru (vysoký stav)
- 5 - R/W - čtení (nízký stav) / zápis (vysoký stav)
- 6 - E - odemčení displeje
- 7...14 - DB0...DB7 - datová sběrnice
- 15 - LEDA - napájení podsvícení 5 V
- 16 - LEDK - uzemnění systému podsvícení
LCD displej 4x20 znaků modrý s konektory - justPi.
Produkt kompatibilní s Arduinem
Standardní sada knihoven a vzorových programů stažených s Arduino IDE obsahuje knihovnu LiquidCrystal, která umožňuje ovládat prezentovaný displej.
LCD displej má pájené konektory.
Technické specifikace displeje
- Typ: LCD alfanumerický displej
- LCD displej 4 x 20 znaků
- Barva znaku: bílá
- Podsvícení: modré
- Rozteč otvorů: 93 x 55 mm
- Napájecí napětí: 5 V
- Rozměry modulu: 98 x 60 mm
