Popis produktu: LCD displej 2x16 znaků modrý s konektory - justPi
Tento alfanumerický LCD displej od justPi zobrazuje hodnoty na dvou řádcích, každý s 16 znaky . Je napájen 5V . Vyznačuje se mimořádně jednoduchým ovládáním, vysokou dostupností a rozsáhlou podporou mnoha mikrokontrolérů. Znaky se zobrazují na modrém pozadí.
Produkt kompatibilní s Arduinem
Standardní sada knihoven a vzorových programů stažených s Arduino IDE obsahuje knihovnu LiquidCrystal, která umožňuje ovládat prezentovaný displej.

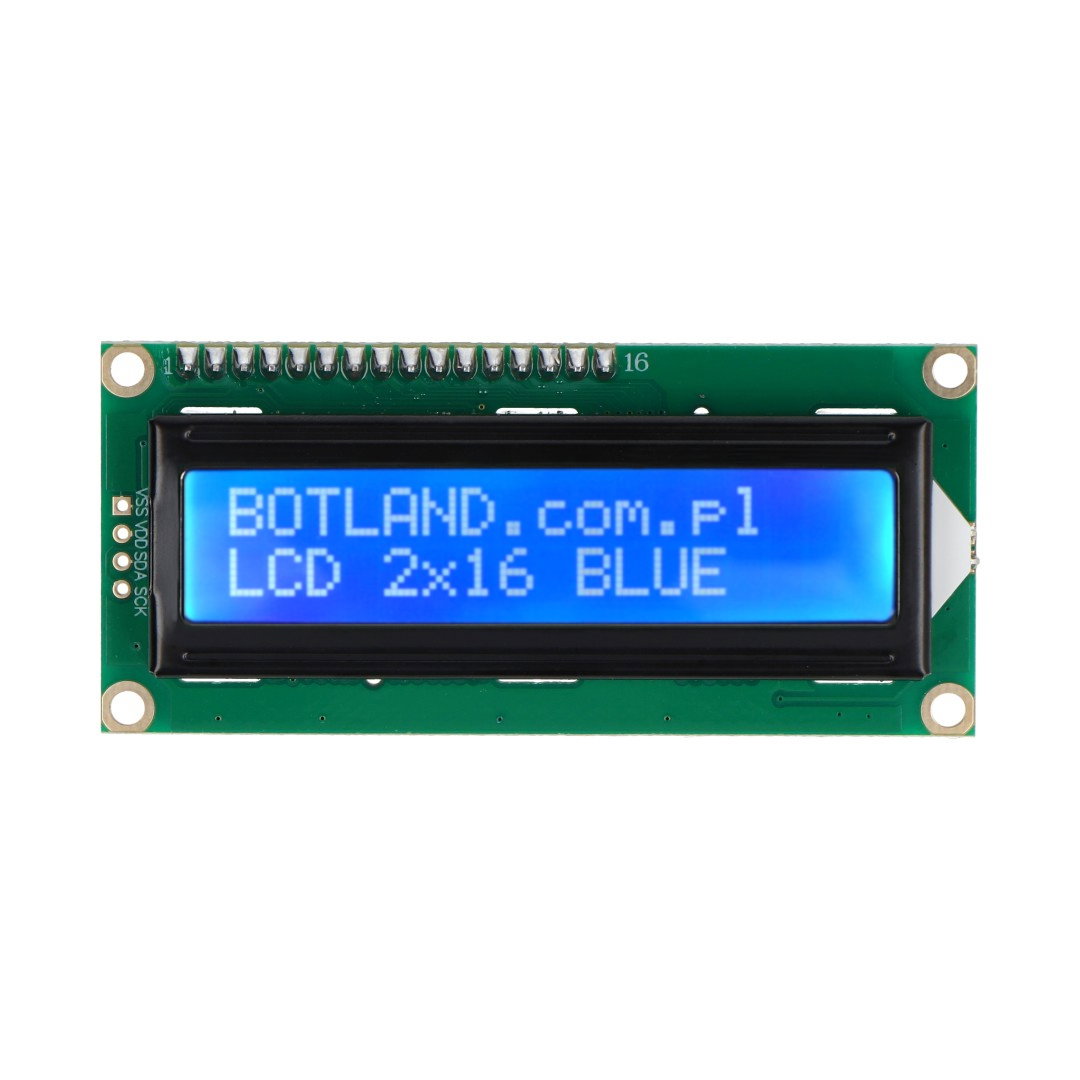

LCD displej 2x16 znaků modrý s konektory - justPi.

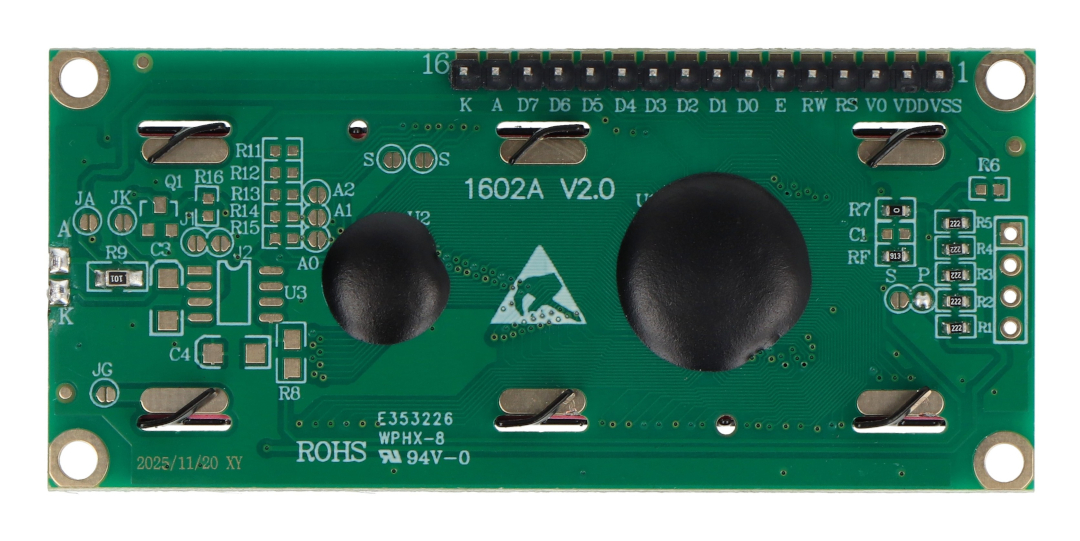

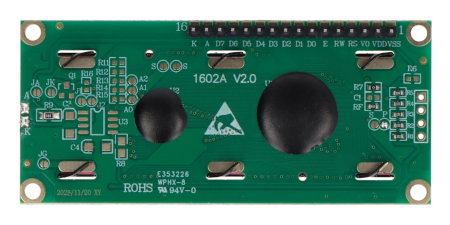

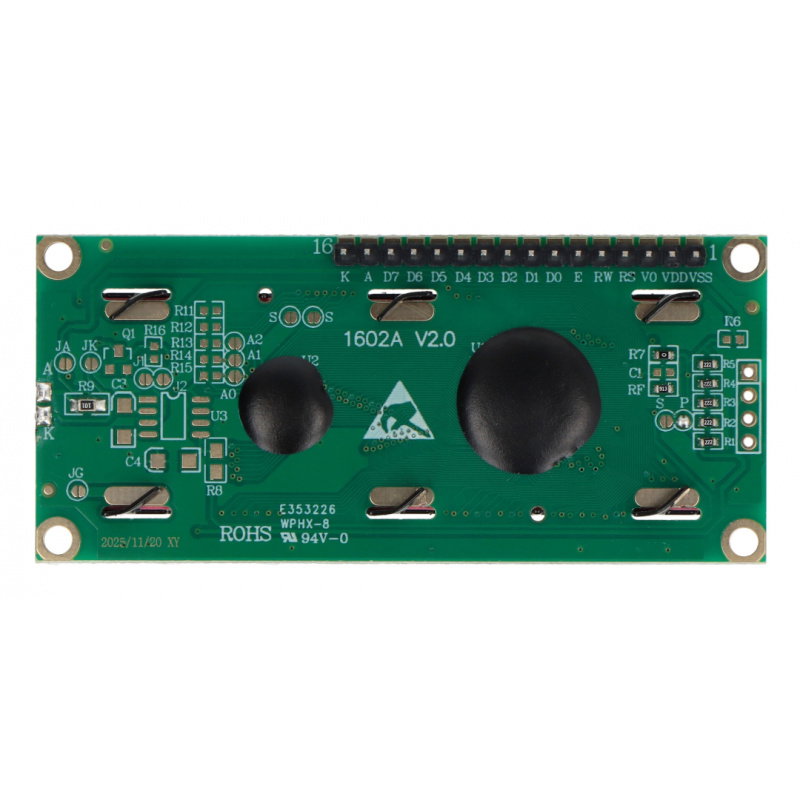

Popis zapojení pinů.
Popis zapojení pinů displeje
Alfanumerický displej má 12 pinů, které nejsou na desce označeny. Každý pin odpovídá:
- 1 - VSS - uzemnění systému
- 2 - VDD - napájení 5V
- 3 - V0 - kontrast
- 4 - RS - výběr registru instrukcí zobrazení (nízký stav) nebo datového registru (vysoký stav)
- 5 - R/W - čtení (nízký stav) / zápis (vysoký stav)
- 6 - E - odemčení displeje
- 7...14 - DB0...DB7 - datová sběrnice
- 15 - LEDA - napájení podsvícení 5 V
- 16 - LEDK - uzemnění systému podsvícení
Ovládání 2x16 LCD modulu
Displej justPi lze ovládat ve čtyřech režimech:
- 8bitový bez čtení příznaku obsazenosti - pro přenos je potřeba osm datových sběrnicových linek a dvě řídicí linky (RS, E - RW připojené k zemi),
- 8bitová s čtením příznaků obsazenosti - pro přenos je potřeba osm datových sběrnicových linek a tři řídicí linky (RS, E, RW),
- 4bitová s čtením příznaku obsazenosti - pro přenos jsou potřeba čtyři datové sběrnice a tři řídicí linky (RS, E, RW),
- 4bitový bez čtení příznaku obsazenosti - pro přenos jsou potřeba čtyři datové sběrnicové linky a dvě řídicí linky (RS, E - RW připojené k zemi).
Nejčastěji volenou metodou komunikace je 4bitový režim bez čtení příznaku zaneprázdněnosti. Odeslání půl bajtu šetří cenné I/O piny mikrokontroléru – používají se pouze čtyři datové linky (v 8bitovém režimu je obsazeno osm). Nečtení příznaku zaneprázdněnosti sice zavádí softwarové zpoždění, ale šetří další linku – R/W. Tento pin může být trvale připojen k zemi, protože data budou přenášena pouze jedním směrem – na displej.

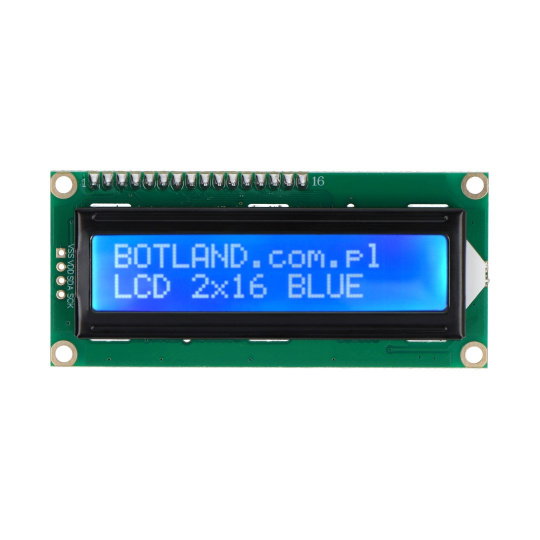

Modrý LCD displej s konektory - justPi.

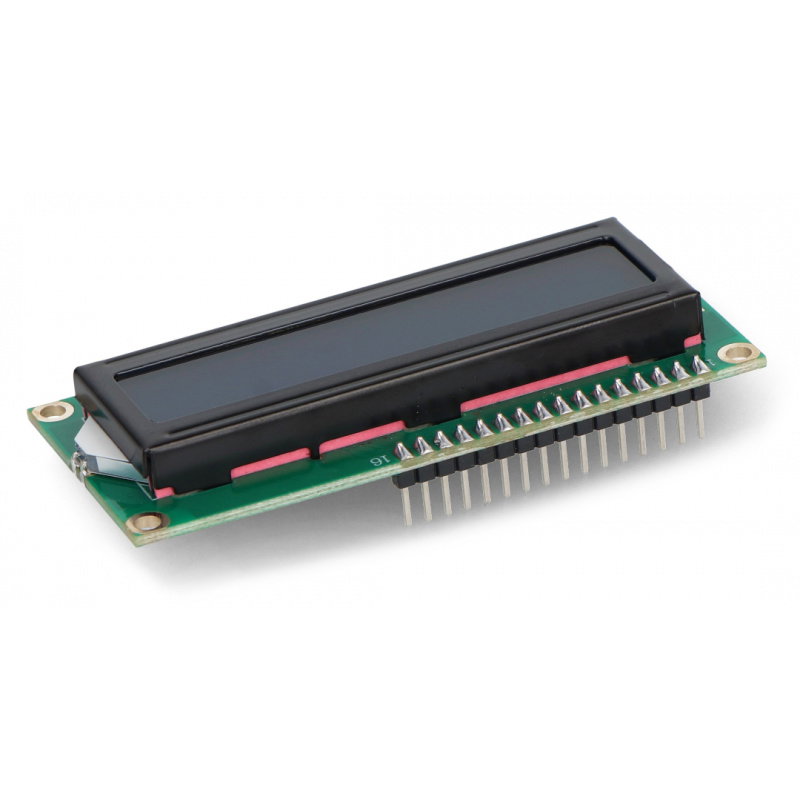

LCD displej má pájené konektory.
Technické specifikace displeje
- Typ: LCD alfanumerický displej
- Napájecí napětí: 5 V
- Ovladač kompatibilní s HD44780
- Zvýraznění: bílé znaky
- Modré pozadí
- Provozní teplotní rozsah: -20 °C až 70 °C
- Rozměry jednoho znaku: 2,45 x 5 mm
- Rozměry modulu: 80 x 36 mm
