LCD displej 2x16 znaků - zelený - justPi

Index: JUS-19738 EAN: 5903351243063
Alfanumerický LCD displej výrobce justPi. Zobrazuje hodnoty na dvou řádcích , každý po 16 znacích . Je napájen napětím 5 V. Vyznačuje se extrémně jednoduchým ovládáním, vysokou dostupností a četnou podporou mnoha mikrokontrolérů.
LCD displej 2x16 znaků - zelený - justPi
82,00 Kč
66,67 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení
Výrobce: justPi
Compatibility: Arduino

Popis produktu: LCD displej 2x16 znaků - zelený - justPi

Alfanumerickýdisplej LCD výrobce justPi . Zobrazuje hodnoty na dvou řádcích, každý po 16 znacích . Je napájen napětím 5 V. Vyznačuje se extrémně jednoduchým ovládáním, vysokou dostupností a četnou podporou mnoha mikrokontrolérů.

Produkt je kompatibilní s Arduino

Standardní sada knihoven a ukázkových programů stažených s prostředím Arduino IDE obsahuje knihovnu LiquidCrystal, která vám umožňuje ovládat prezentované zobrazení.

LCD displej 2x16 znaků - zelený - justPi.

LCD displej 2x16 znaků - zelený - justPi.

Rozměry a popis svodů.

Rozměry a popis svodů.

Popis zobrazovacích pinů

Alfanumerickýdisplej má 12 pinů, které nejsou na desce označeny. Každý z nich postupně odpovídá:

  • 1 - VSS - základ systému
  • 2 - VDD - 5V napájení
  • 3 - V0 - kontrast
  • 4 - RS - výběr registru instrukcí displeje (dolní stav) nebo datového registru (vysoký stav)
  • 5 - R / W - čtení (dolní stav) / zápis (vysoký stav)
  • 6 - E - odblokování displeje
  • 7 ... 14 - DB0 ... DB7 - datová sběrnice
  • 15 - LEDA - 5V napájení podsvícení
  • 16 - LEDK - hmotnost systému podsvícení

Ovládání modulu 2x16 LCD

Displej od justPi lze ovládat ve čtyřech režimech:

  • 8bitový bez čtení příznaku zaneprázdnění - přenos vyžaduje osm linek datové sběrnice a dvě řídicí linky (RS, E - RW připojené k zemi),
  • 8bitový s načteným příznakem - přenos vyžaduje osm linek datové sběrnice a tři řídicí linky (RS, E, RW),
  • 4bitové se čtením příznaku zaneprázdnění - přenos vyžaduje čtyři datové sběrnice a tři řídicí linky (RS, E, RW),
  • 4bitové bez čtení příznaku zaneprázdnění - přenos vyžaduje čtyři datové sběrnice a dvě řídicí linky (RS, E - RW připojené k zemi).

Nejčastěji voleným způsobem komunikace je 4bitový režim bez čtení příznaku zaneprázdnění. Odeslání půl bajtu vám umožní uložit cenné I / O piny mikrokontroléru - používají se pouze čtyři datové linky (v 8bitových je jich osm). Neschopnost přečíst příznak zaneprázdnění zavádí nutnost zpoždění softwaru, ale ukládá další řádek - R / W. Tento pin lze trvale připojit k zemi, protože data budou přenášena pouze jedním způsobem - na displej.

Univerzálnost displeje vám umožňuje zvolit nejvhodnější způsob ovládání.

Univerzálnost displeje vám umožňuje zvolit nejvhodnější způsob ovládání.

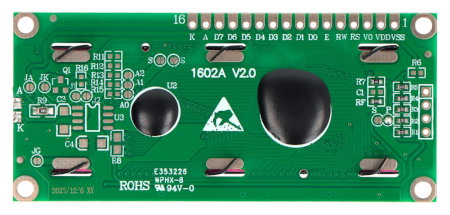

Displej - pohled zezadu.

Displej - pohled zezadu.

Technická specifikace displeje

  • Typ: alfanumerický LCD displej
  • Napájecí napětí: 5V
  • Ovladač je kompatibilní s HD44780
  • Podsvícení: žlutozelené, černé znaky
  • Rozsah pracovních teplot: -20 ° C až 70 ° C
  • Rozměry jednoho znaku: 2,45 x 5 mm
  • Rozměry modulu: 80 x 36 mm
Typ obrazovky alfanumerické
Obrazovka - úhlopříčka 2,60 ''
Obrazovka - rozhraní GPIO
Obrazovka - dotyk Ne
Rozlišení obrazovky 2x16 znaků
