Popis produktu: Panelový/nástěnný ovladač s napájením pro elektrické pohony 24 V DC + dálkové ovládání - Elektrobim STE-03
Řídicí jednotka STE-03 od společnosti Elektrobim je kompaktní směrový spínač s vestavěným zdrojem napájení , napájený přímo ze sítě 230 V AC . Je určen k ovládání pohonů 24 V DC s odběrem proudu až 3 A , jako je řada FDI a vybrané modely LAD a CAR+. Díky možnosti ovládání tlačítkem nebo dálkovým ovladačem nabízí spínač všestrannost. Instalace je rychlá a snadná – stačí vám standardní elektrická krabice. Jeho elegantní design navíc umožňuje integraci do moderního interiéru.

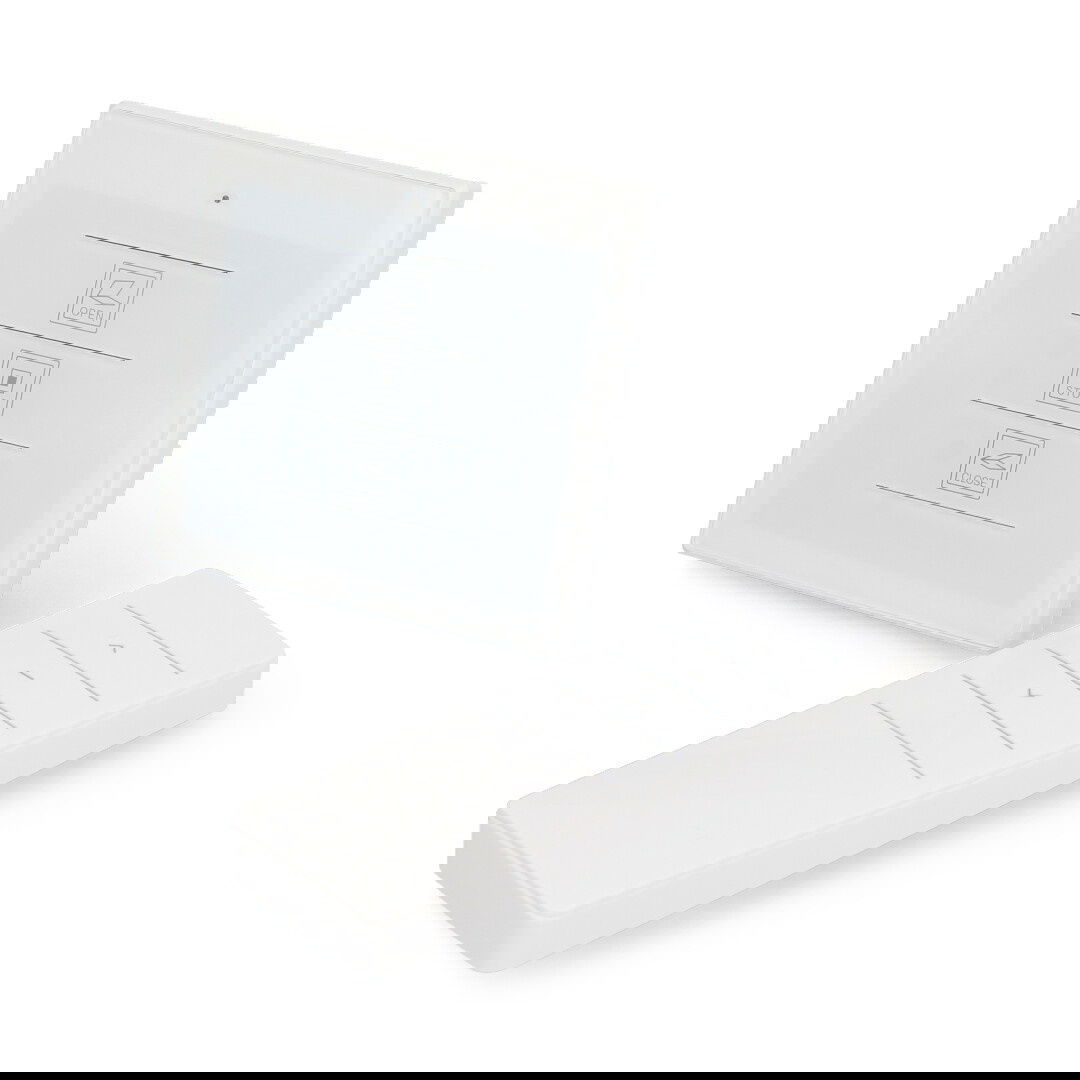

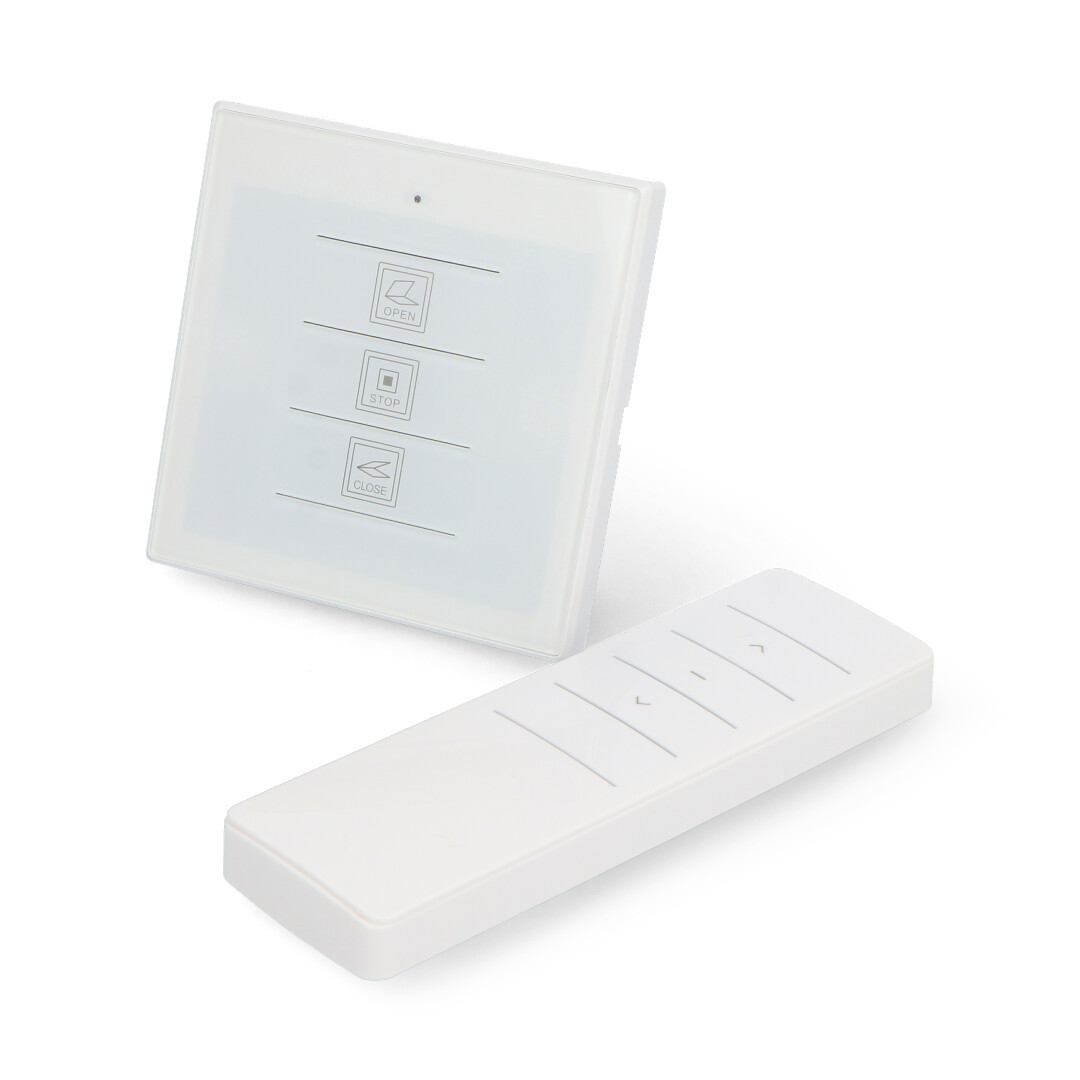

Panelový/nástěnný ovladač s napájením pro elektrické pohony 24 V DC + dálkové ovládání - Elektrobim STE-03.
Řídicí jednotka je určena pro ovládání pohonů s napětím 24 V DC a spotřebou proudu až 3 A.
Hlavní vlastnosti regulátoru
- Napájení 230 V AC, výstup 24 V DC : vestavěný zdroj eliminuje potřebu externího zdroje napájení
- Místní a dálkové ovládání : ovládání tlačítkem nebo dálkovým ovládáním 433,92 MHz
- Podpora až 20 dálkových ovladačů : možné rozšíření systému
- Bistabilní režim : během provozu není nutné držet tlačítko
- Ochrana proti přetížení : chrání zařízení a pohon před poškozením
- Kompaktní rozměry : ideální pro instalaci do elektroinstalačních krabic
- Moderní design : vhodný pro bytové i komerční interiéry
Praktické aplikace
STE-03 je vynikajícím řešením pro domácí a průmyslovou automatizaci, které umožňuje ovládání pohonů střešních oken, větracích klapek, poklopů a dalších pohyblivých částí . Je ideální pro instalace chytrých domů, dílen, komerčních a průmyslových budov.

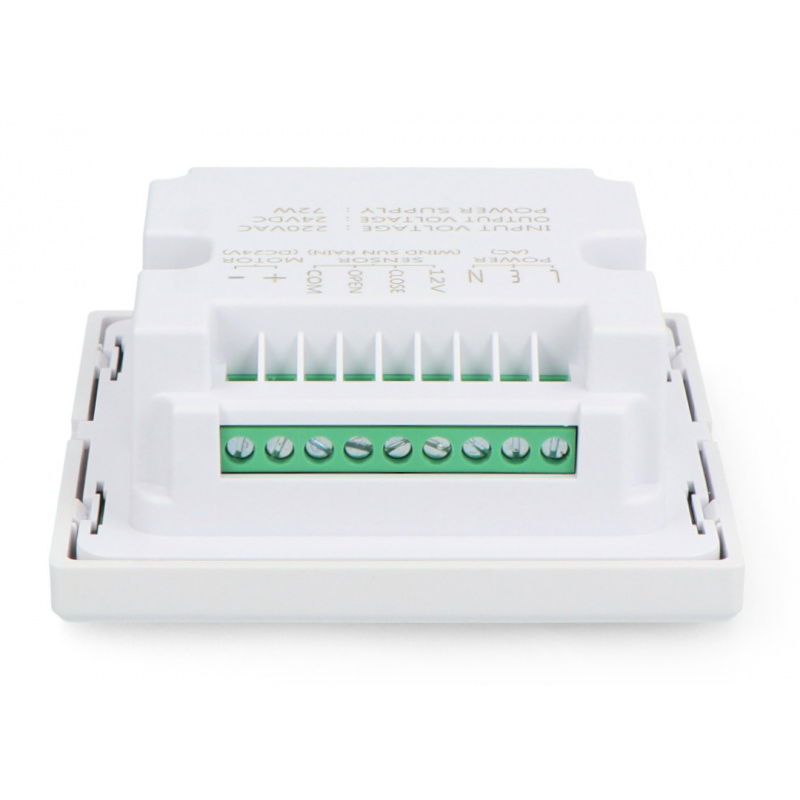

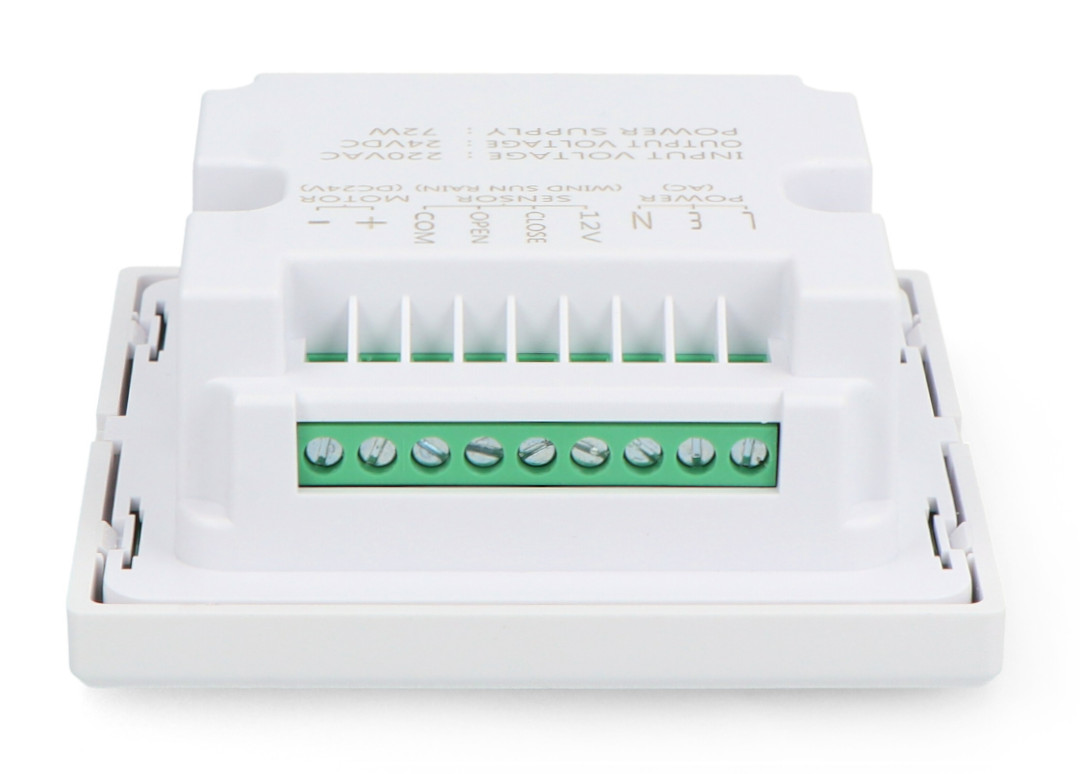

Připojení a ovládání pohonu 24 V DC

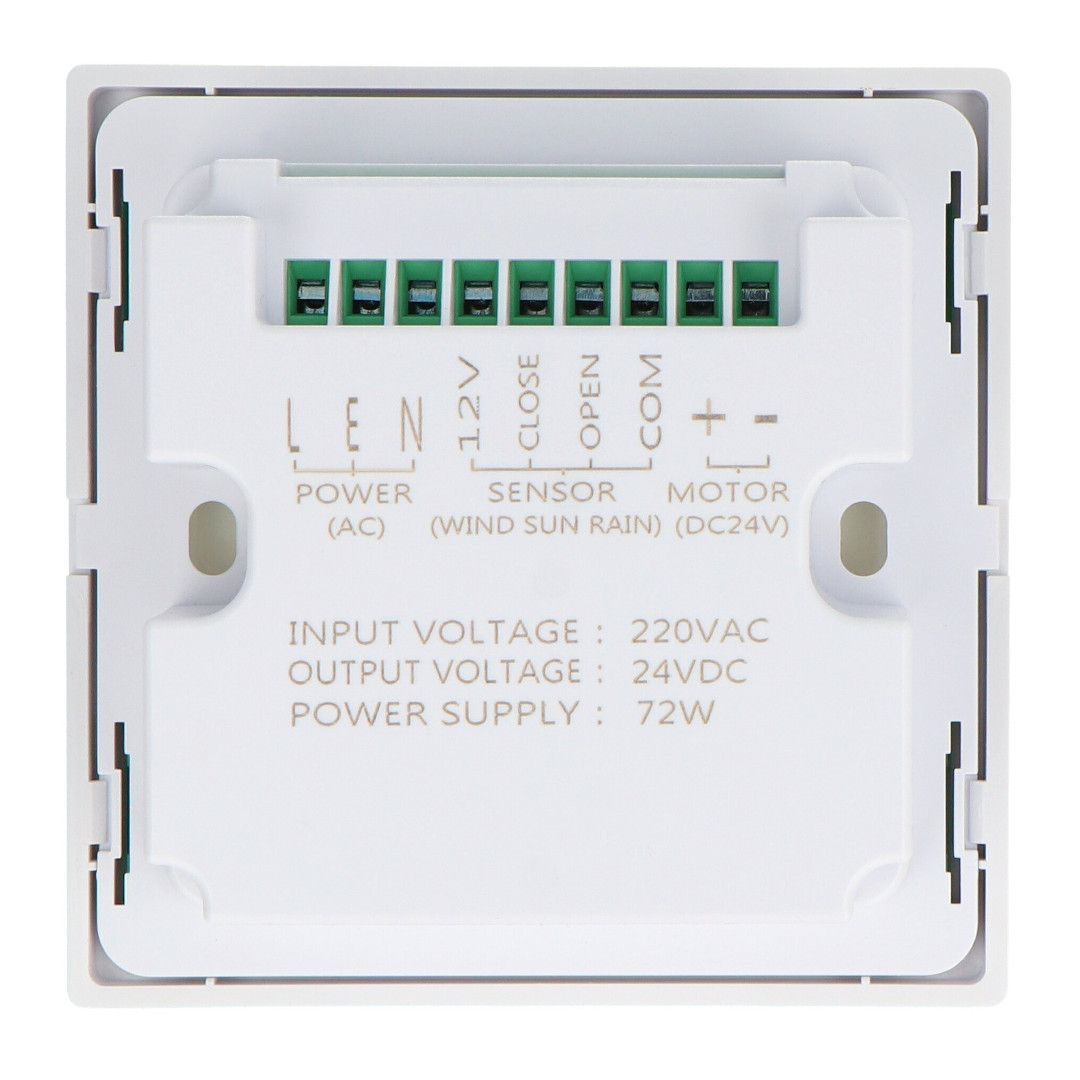

Regulátor STE-03 je určen k instalaci do standardní elektroinstalační krabice a je napájen napětím 230 V AC. Jsou vyžadována následující připojení: třížilový napájecí kabel 230 V (3 x 1 mm²) a dvoužilový kabel pro akční člen (2 x 1 mm²) . Při použití externích ovládacích tlačítek by měly být použity samostatné dvoužilové signální kabely s průřezem 0,5 mm². Před instalací odpojte napájení a proveďte všechna zapojení dle schématu v návodu. Po montáži a připojení vodičů se zařízení namontuje do krabice a poté se připevní přední panel.
Ovládání se provádí pomocí tří tlačítek na přední straně ovladače :
- Horní tlačítko - otevřít
- Prostřední tlačítko - zastavit
- Spodní tlačítko - zavřít
Regulátor pracuje v bistabilním režimu , což znamená, že není nutné držet tlačítko stisknuté – k aktivaci pohonu stačí jedno stisknutí. STE-03 navíc podporuje dálkové rádiové ovládání s frekvencí 433,92 MHz .
Regulátor je napájen přímo ze sítě 230 V.
Prvky obsažené v sadě.
Technické specifikace regulátoru
- Napájecí napětí: 230 V AC, 50 Hz
- Výstupní napětí: 24 V DC
- Maximální výstupní proud: 3 A
- Spotřeba energie: 28,8 W
- Frekvence dálkového ovládání: 433,92 MHz
- Maximální počet pilotů: 20
- Provozní teplota: -5 °C až 45 °C
- Stupeň krytí: IP30
- Provozní režim: bistabilní
- Instalace: do elektroinstalační krabice
- Ochrana: ochrana proti přetížení
- Rozměry: 86 x 86 x 35 mm

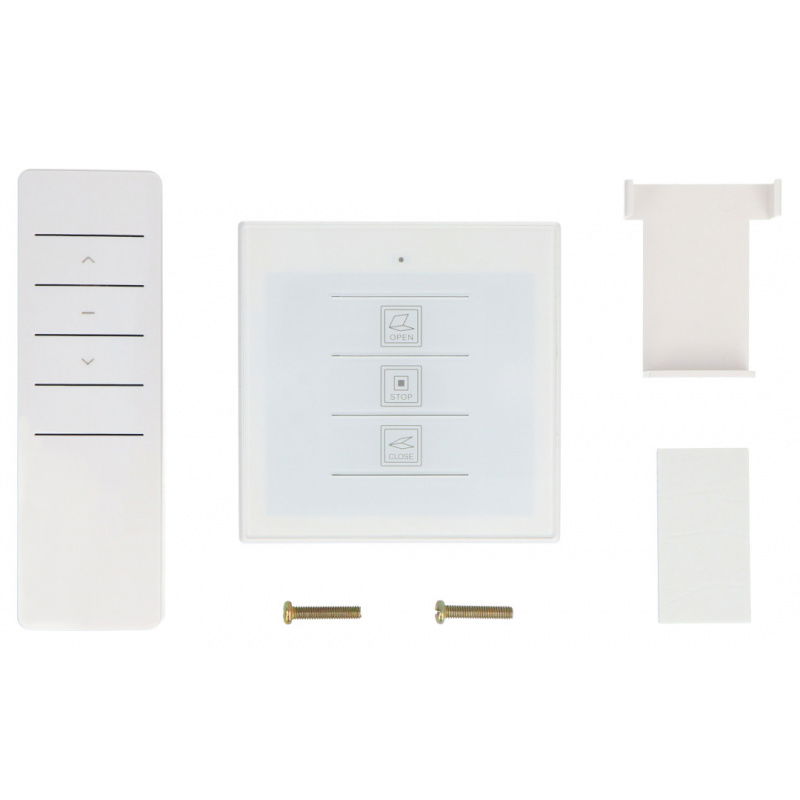

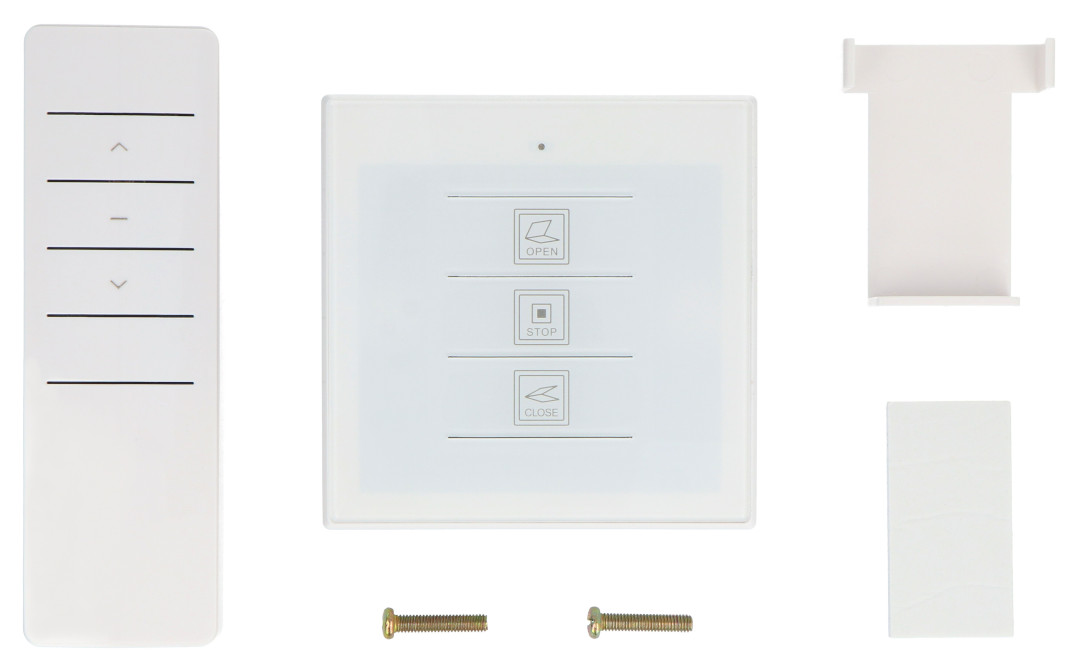

Obsah sady
- Řídicí jednotka STE-03 s vestavěným napájecím zdrojem
- Pilot
