BleBox ProxiSwitch V2 - bezdotykový spínač 12-24V

Index: BOX-13725 EAN: 5900168580237

Připraveno modul, který umožňuje zapínat a vypínat zařízení pomocí dotyků a gest. Pracuje s napětím od 12 V do 24 V s proudovou účinností do 5 A. Má ochranu proti přepólování. Zařízení je kalibrováno automaticky, stačí pouze řádně připojit napájecí zdroj a ovládané zařízení. Výrobek může pracovat ve 4 režimech: bistabilní, bistabilní se stavovou pamětí, monostabilní NO a monostabilní NC.

BleBox ProxiSwitch V2 - bezdotykový spínač 12-24V
389,00 Kč
321,49 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: BleBox

Popis produktu: BleBox ProxiSwitch V2 - bezdotykový spínač od 12 V do 24 V

Připraveno modul, který umožňuje zapínat a vypínat zařízení pomocí dotyků a gest. Pracuje s napětím od 12 V do 24 V s proudovou účinností až 5 A. Má ochranu proti přepólování. Zařízení je kalibrováno automaticky , stačí pouze řádně připojit napájecí zdroj a ovládané zařízení. Modul má šroubovací konektory pro upevnění vodičů, na zadní straně jsou samolepicí pásky, které usnadňují instalaci modulu. ProxiSwitch může pracovat ve 4 režimech: bistabilní (přepíná stav po každém dotyku nebo přiblížení ruky), bistabilní s pamětí (přepíná stav po každém přiblížení nebo dotyku, pamatuje si stav po výpadku napájení), monostabilní NO (zapne výstup při detekci přiblížení nebo dotyku ruky Maximální doba pulzu je cca 5 sekund), monostabilní NC (vypne výstup při detekci přiblížení nebo dotyku ruky. Maximální doba trvání pulzu je cca 5 sekundy).

BleBox ProxiSwitch - dotykowy włącznik 12-24V

Zařízení má šroubovací konektory pro upevnění kabelů.

BleBox ProxiSwitch - dotykowy włącznik 12-24V

Po připojení napájení nedávejte na krátkou dobu ruce, tělo ani žádné elektricky vodivé předměty, protože by to mohlo ovlivnit proces kalibrace.

Spojení

Modul má tři vstupy ve formě šroubových spojů, ke kterým můžete vodiče připojit pomocí šroubováku:

  • + - napájecí napětí sdílené s ovládaným zařízením
  • hmotnost systému -.
  • Výstup O - ovládání pro připojení k zemi ovládaného zařízení

Schémata zapojení naleznete zde.

Pozornost!

Ujistěte se, že napájecí zdroj a řízené zařízení splňují elektrické a environmentální požadavky a že máte dostatečné znalosti pro instalaci zařízení sami.

Shromáždění

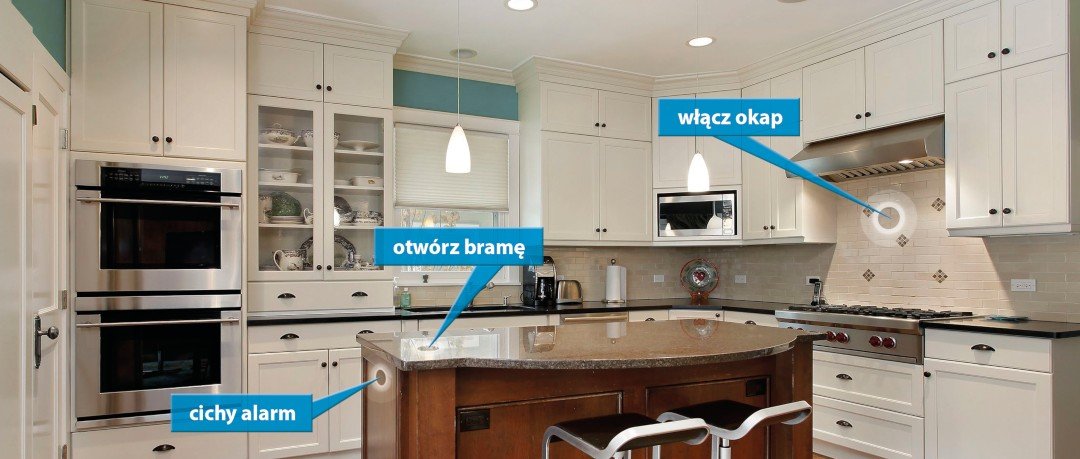

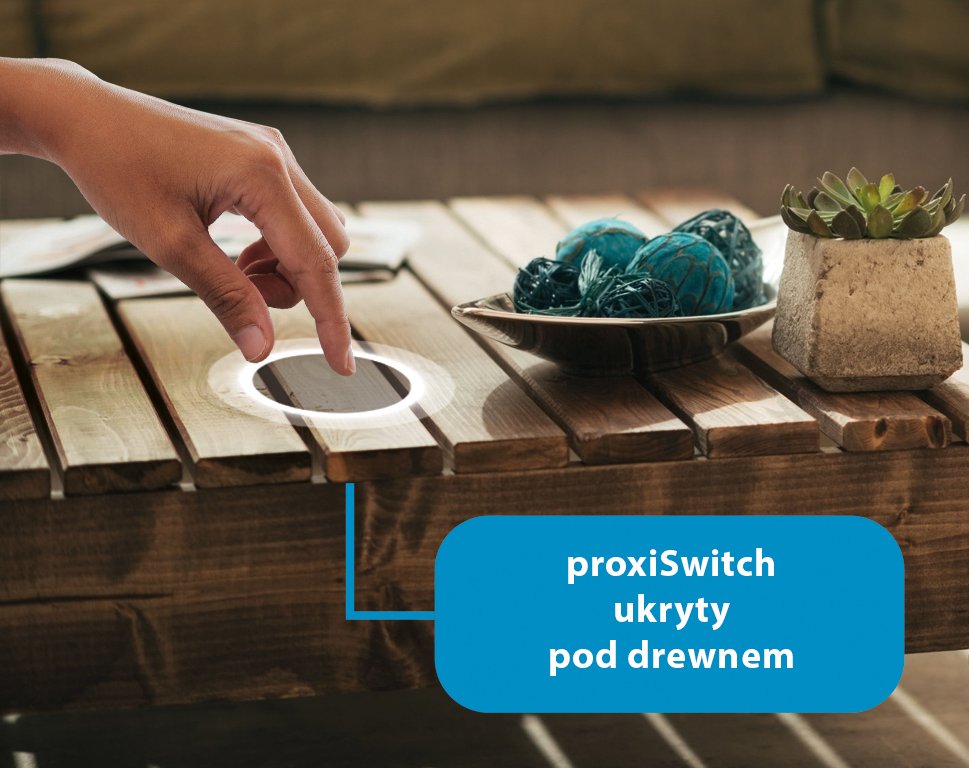

Modul by měl být namontován pod nevodivým povrchem, například dřevem, pod kuchyňskou desku. Před přilepením ovladače povrch osušte a očistěte. Po odstranění fólie z lepicí pásky stiskněte a podržte modul na konečném místě. Pamatujte, že zařízení detekuje zblízka ruku pouze ze strany lepicí pásky .

Při připojení k nízkonapěťovým zařízením BleBox, např. SwitchBoxDC , ShutterBoxDC , může modul doplňovat ovládání bezdrátových zařízení.

BleBox ProxiSwitch - dotykowy włącznik 12-24V

Na zadní straně jsou samolepicí pásky, které usnadňují montáž modulu.

Specifikace BleBox ProxiSwitch

  • Napájecí napětí: 12 V až 24 V
  • Maximální proud: až 5 A.
  • Maximální výkon: 120 W.
  • Pracovní teplota: -20 ° C až 50 ° C
  • Ochrana: obrácená polarita, ESD
  • Senzor: blízkost, kapacitní
  • Stupeň krytí: IP20
  • Kalibrace: automatická
  • Způsob montáže: pod nevodivý povrch
  • Samolepicí pásky na zadní straně pro montáž modulu
  • Rozměry: 38 x 38 x 19 mm

BleBox - polská zařízení pro domácí automatizaci

BleBox je polská společnost s globálním dosahem, která se specializuje na inovativní produkty v podobě automatizačních zařízení určených pro potřeby inteligentních instalací v obytných a zaměstnaneckých budovách. Automatizační zařízení BleBox jsou vyráběna s maximální péčí, díky čemuž fungují bez selhání po mnoho let. Nabídka společnosti zahrnuje mimo jiné 230V Wi-Fi relé, teplotní senzory, ovladače rolet a bezdotykové spínače, jako je BleBox ProxiSwitch.

Princip činnosti přibližovacího snímače ProxiSwitch

Bezdotykový spínač ProxiSwitch je kapacitní snímač, který využívá vestavěný kondenzátor. Takový senzor může reagovat jak tím, že k sobě přibližuje kovové, tak nekovové prvky, za předpokladu, že dielektrická konstanta tohoto prvku je větší než dielektrická konstanta vzduchu. Integrovaný oscilátor generuje střídavé elektrické pole. Pokud je do tohoto pole umístěn objekt narušující rozložení intenzity pole, detekuje vnitřní detektor tuto změnu a vyšle spouštěcí signál na výstup senzoru, pomocí kterého můžeme například zapnout osvětlení.

UC - mikrokontrolér BleBox
Šířka balení 4.5 cm
Výška balení 2 cm
Hloubka balení 5.5 cm
Váha balení 0.02 kg
