Popis produktu: DAC - AD5693R - 16-bit - I2C - STEMMA QT / Qwiic - Adafruit 5811
Produkt od Adafruit vybavený 16bitovým digitálně-analogovýmpřevodníkem AD5693R, který je zodpovědný za převod digitálního signálu z libovolného mikrokontroléru vybaveného komunikačním rozhraním I2C (např. Arduino) na analogový signál . Vyznačuje se vysokou relativní přesností (INL), která je maximálně ±2 LSB při 16bitovém rozlišení. Modul má také STEMMA QT / Qwiic konektory a pájecí plošky, které vyžadují nezávislé pájení goldpin konektorů (součástí balení).
Výrobce připravil podrobný návod k použití . Najdete tam mimo jiné popis systému, uspořádání pinů a ukázkový programový kód.

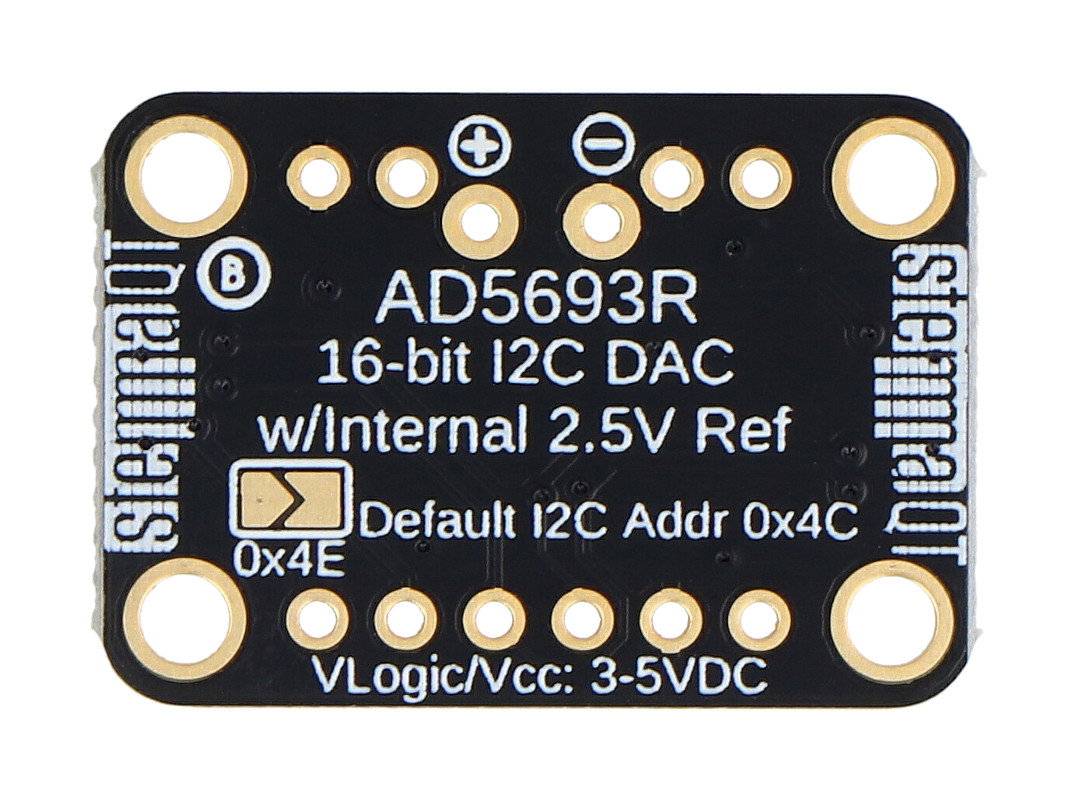

DAC - AD5693R - 16bitový - I2C - STEMMA QT / Qwiic - Adafruit 5811.
Deska má vývody ve formě pájecích plošek.

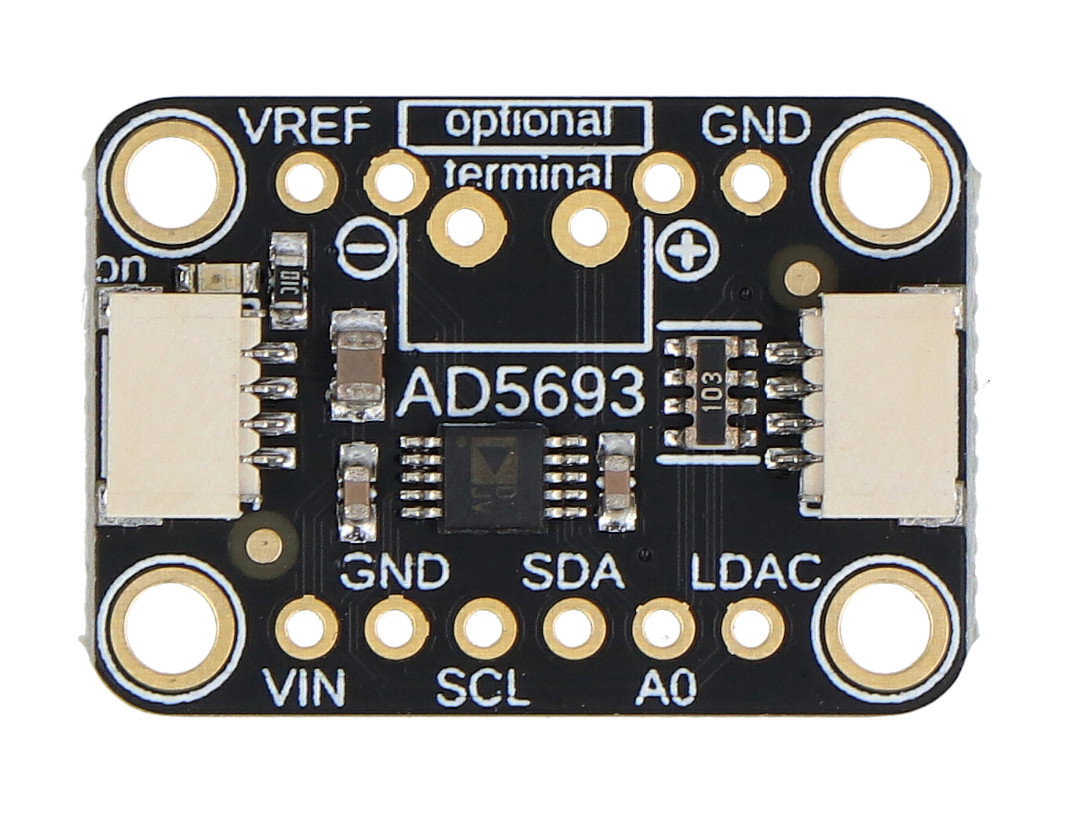

Popis pinů desky
Deska má dvě možnosti připojení - pomocí standardních pájecích plošek, ke kterým by měly být připájeny zlaté proužky obsažené v sadě, nebo pomocí konektorů STEMMA QT / Qwiic , které nevyžadují pájení.
- VIN - napájecí napětí od 3 V do 5 V,
- VREF - referenční kolík napětí,
- GND - systémové uzemnění,
- SDA - datová linka sběrnice I2C,
- SCL - hodinová linka sběrnice I2C,
- LDAC - zátěžový kolík DAC; odešle obsah vstupního registru,
- A0 - adresní pin pro nastavení I2C adresy.
Technické specifikace modulu
- Typ modulu: převodník
- Typ: DAC digitálně-analogový převodník
- Vestavěný čip: AD5693R
- Rozlišení: 16-bit
- Vysoká relativní přesnost (INL): maximálně ±2 LSB při 16 bitech
- Nízký drift, referenční napětí 2,5 V: typické 2 ppm/°C
- Volitelný výstupní rozsah: 2,5 V nebo 5 V
- Total Uncorrected Error (TUE): ±0,06 % maximální hodnoty FSR
- Chyba offsetu: maximálně ±1,5 mV
- Chyba zesílení: ±0,05 % maximální FSR
- Komunikační rozhraní: I2C sběrnice
- Adresa sběrnice I2C:
- výchozí: 0x4C
- nakonfigurováno: 0x4E
- Rozsah provozních teplot: od -40°C do 105°C
- Provozní napětí: 3 V až 5 V (při napájení přes konektor Qwiic: 3,3 V)
- Piny: pájecí plošky, 2x konektor STEMMA QT / Qwiic
- Rozměry modulu: 25,2 x 17,6 x 4,8 mm
- Hmotnost: 1,8 g
Provozní napětí se pohybuje od 3 V do 5 V DC.
Prvky obsažené v sadě.
Nastavte obsah
- DAC digitálně-analogový převodník - AD5693R - 16bitový - I2C - 1 kus

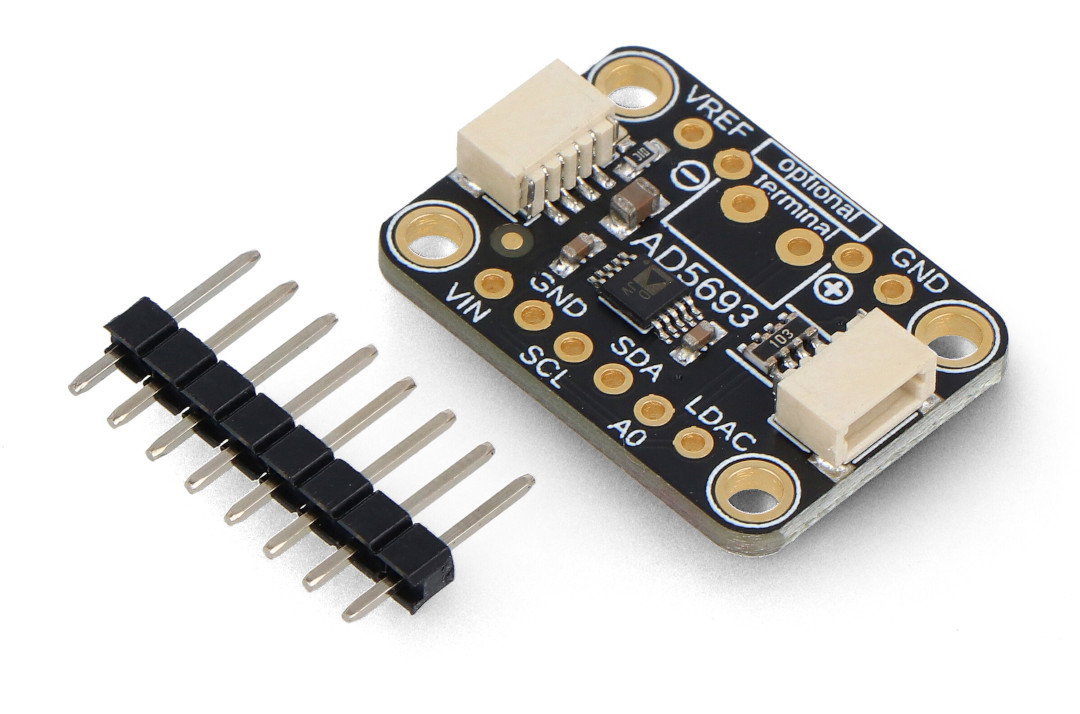

- Proužek Goldpin - rastr 2,54 mm - 1 kus
