Popis produktu: Arduino Modulino Pixels - 8 RGB LED modul - Qwiic - ABX00109
Modulino Pixels jsou součástí inteligentní rodiny komponent Arduino , které umožňují rychlou a intuitivní konstrukci funkčních systémů bez nutnosti pájení nebo psaní složitého kódu . S osmi plně adresovatelnými RGB LED diodami můžete generovat dynamické světelné efekty, zobrazovat stav systému a vizuálně reagovat na vstupní data. Komunikace probíhá přes sběrnici I2C a specializovaná knihovna Modulino umožňuje plnou kontrolu nad každou LED diodou v prostředí Arduino i MicroPython.

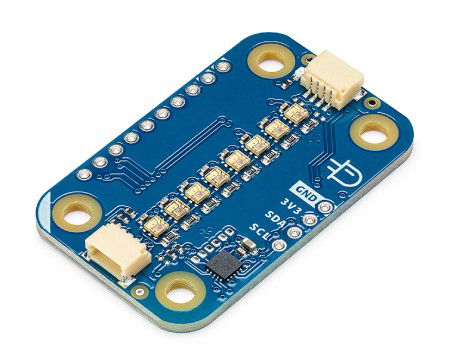

Arduino Modulino Pixels - 8 RGB LED modul - Qwiic - ABX00109.

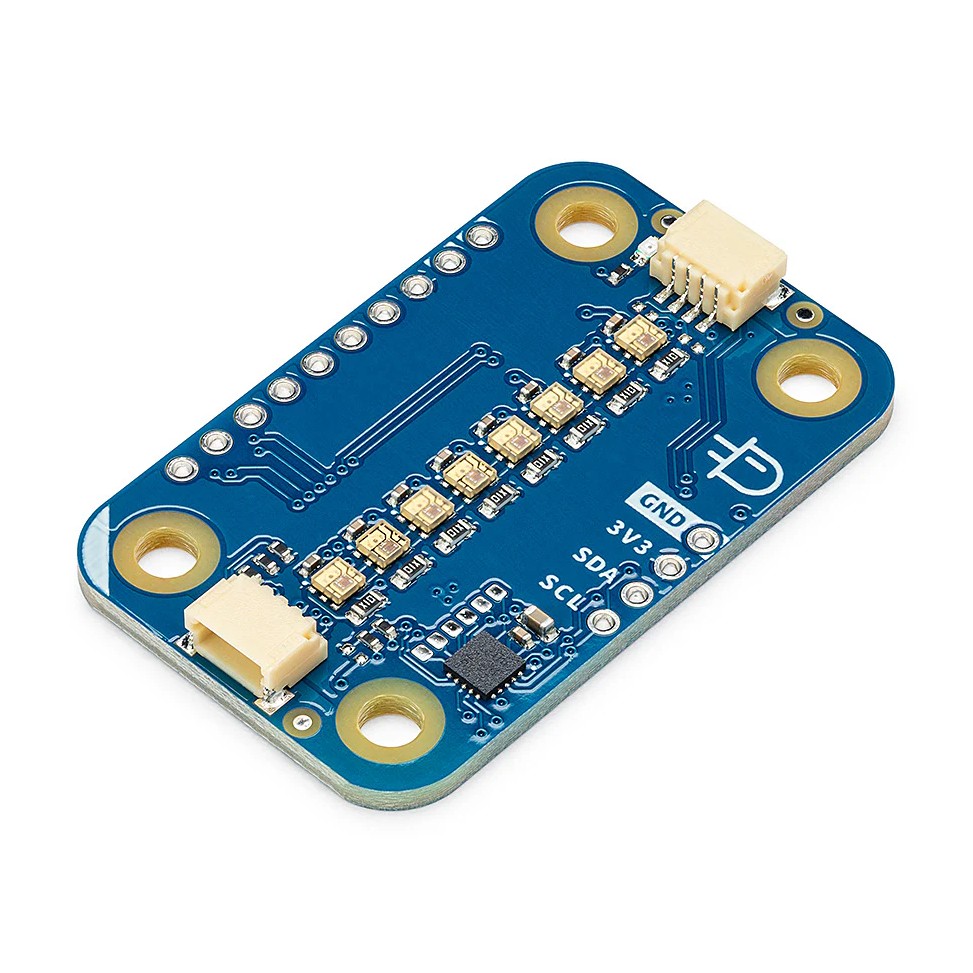

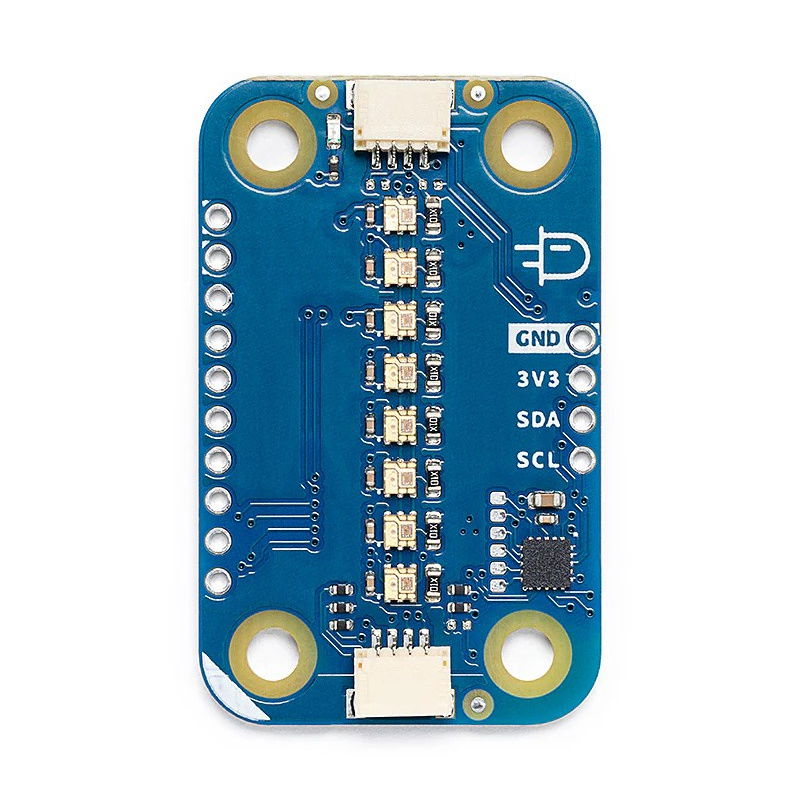

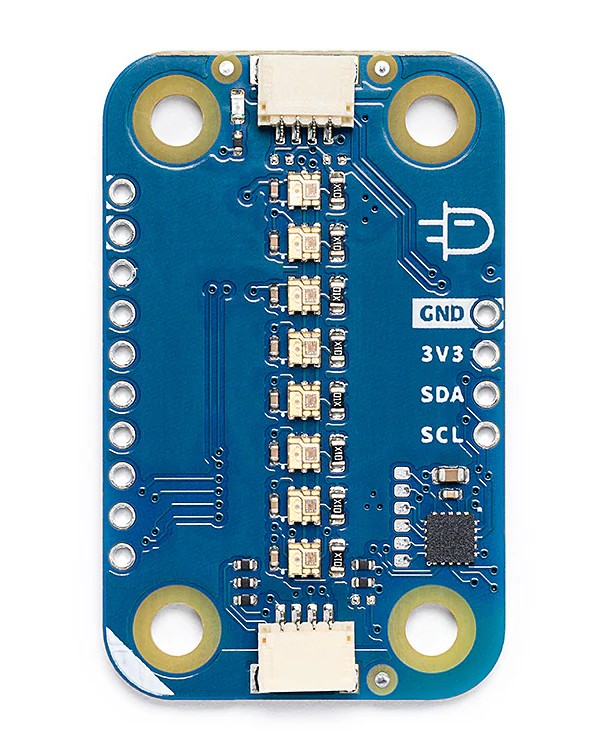

Modul má 8 konfigurovatelných RGB LED diod LC8822-2020.
Hlavní vlastnosti modulu
- 8 adresovatelných RGB LED (LC8822-2020) : barvu a jas každé LED lze ovládat nezávisle
- Konektor Qwiic : rychlé připojení k deskám Arduino bez nutnosti pájení
- Komunikace I2C : výchozí adresa 0x6C, měnitelná softwarově
- Řetězové zapojení : možnost propojení více modulů v jednom systému
- Mikrokontrolér STM32 : řídí přenos dat a synchronizaci LED
- Kabel Qwiic je součástí balení : ihned po vybalení z krabice ihned připraven k použití
- Připravené šablony a knihovny : pro Arduino IDE, Arduino Cloud a MicroPython
Dostupné konektory a snadná integrace
Modulino Pixels je vybaven standardním konektorem Qwiic , který umožňuje rychlé připojení ke kompatibilním deskám Arduino, jako jsou Uno R4 WiFi , Nano 33 IoT nebo Nano RP2040 . Komunikace probíhá přes sběrnici I2C , což umožňuje současné připojení více modulů na jedné lince . K dispozici jsou také pájené piny: GND, 3,3 V, SDA a SCL , což umožňuje připojení k prototypovým systémům nebo zakázkovým základním deskám. Tato možnost výrazně zvyšuje všestrannost a umožňuje přizpůsobit systém pokročilejším projektům.

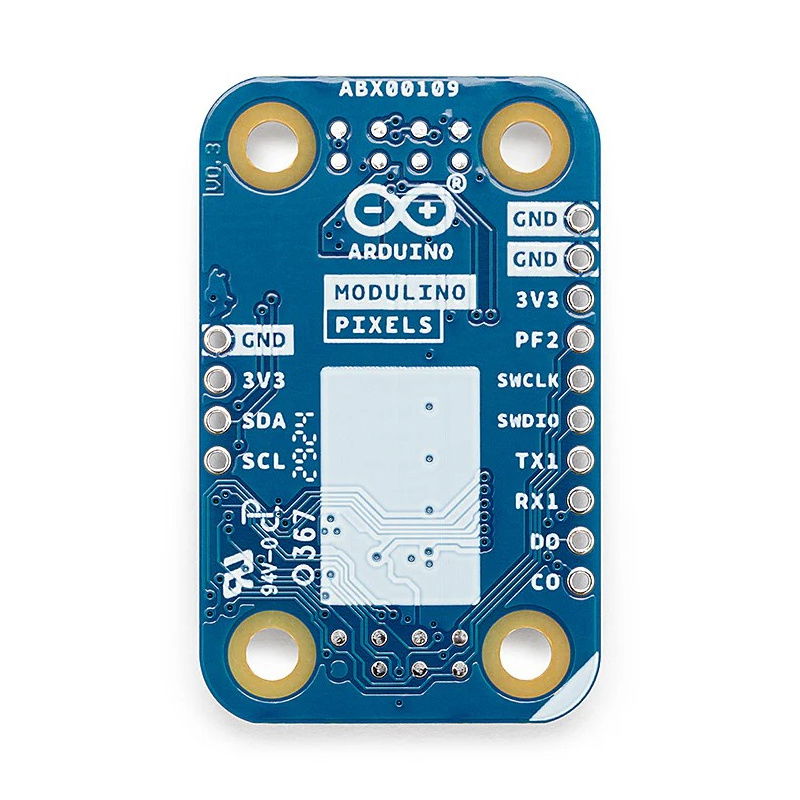

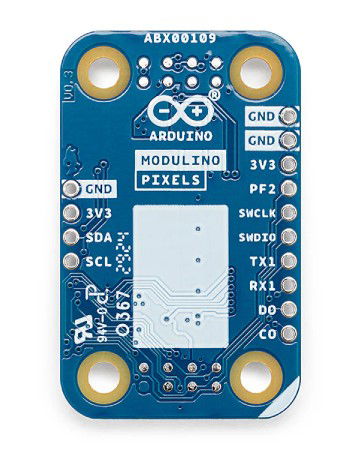

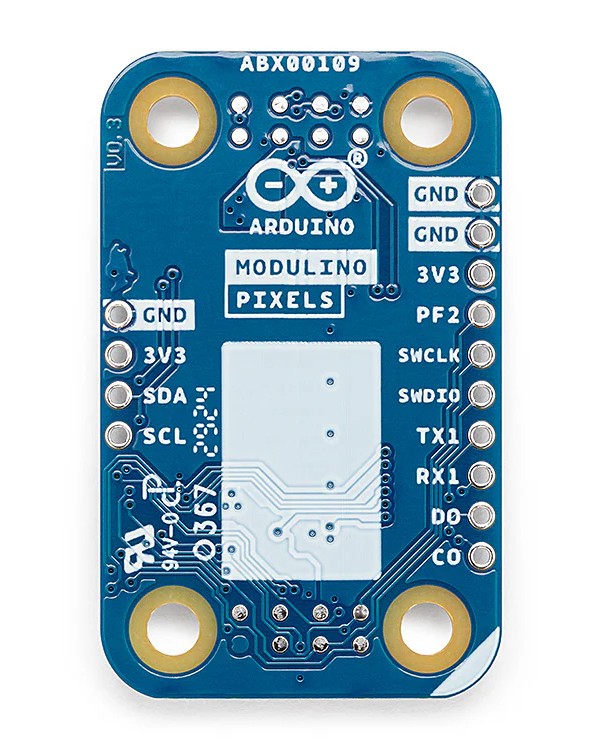

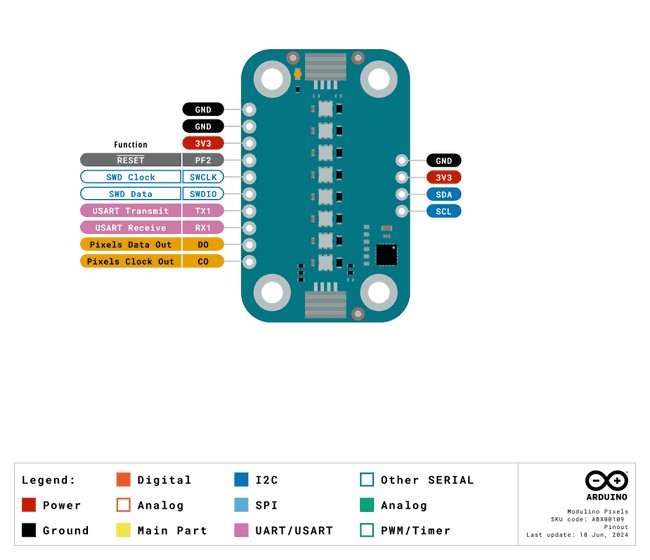

Schéma zapojení pinů.
Modul je kompatibilní s Arduino Uno R4 WiFi nebo jakoukoli deskou s rozhraním Qwiic.
Jednoduché ovládání a široká kompatibilita
Modulino Pixels je plně kompatibilní s ekosystémem Arduino , a to jak v klasické verzi (IDE), tak v Arduino Cloudu. Díky specializované knihovně Modulino umožňuje přesné ovládání LED, včetně nastavení barev RGB, jasu a světelných efektů. Modul také podporuje MicroPython , což z něj činí vynikající volbu pro pedagogy a vývojáře pracující v různých prostředích. Dostupnost hotových skic a šablon výrazně urychluje proces implementace a experimentování.
Praktické aplikace
Modulino Pixels je ideální pro projekty vyžadující vizuální zpětnou vazbu – od jednoduchých světelných animací a indikátorů stavu systému až po působivé vizualizace dat . Je ideální volbou pro vzdělávací aplikace, prototypování IoT, projekty nositelné elektroniky a interaktivní světelné instalace. Jeho snadná integrace a adresovatelné LED diody nabízejí neomezené kreativní možnosti.
Technické specifikace modulu
- Mikrokontrolér: STM32C011F4
- LED diody: 8 x adresovatelné RGB LC8822-2020
- Komunikační rozhraní: I2C (výchozí adresa 0x6C, softwarová proměnná)
- Konektory: Qwiic + pájecí piny (GND, 3,3 V, SDA, SCL)
- Napájecí napětí: 3,3 V
- Kompatibilita: UNO R4 WiFi, Nano 33 IoT, Nano RP2040 Connect, Nano ESP32, Nano BLE a další
- Rozměry: 41 × 25,36 mm
- Hmotnost: 3,8 g

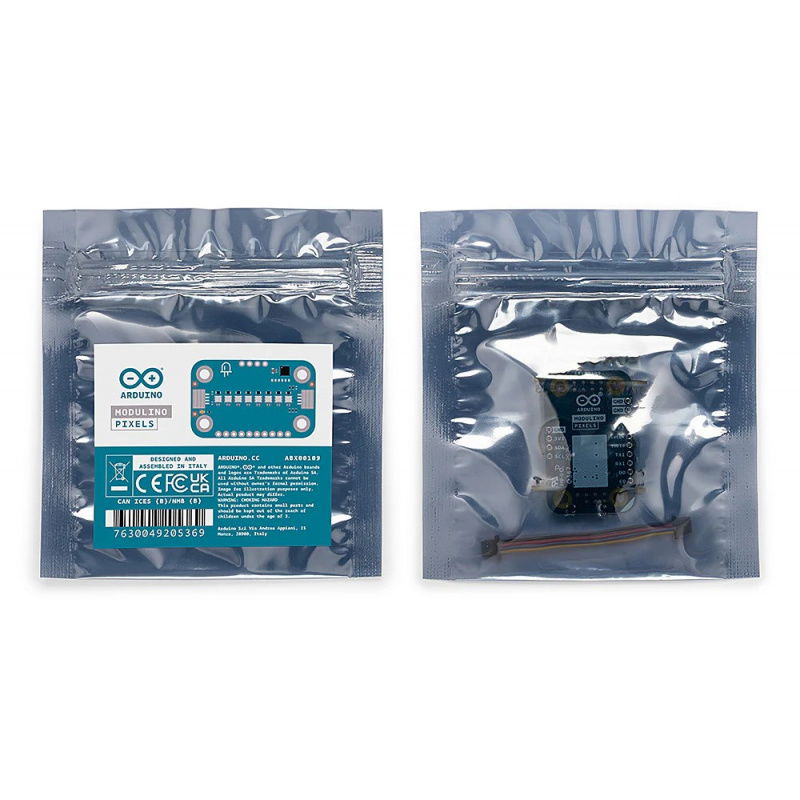

Obsah sady
- Modulino pixely ABX00109
- Kabel Qwiic 5 cm

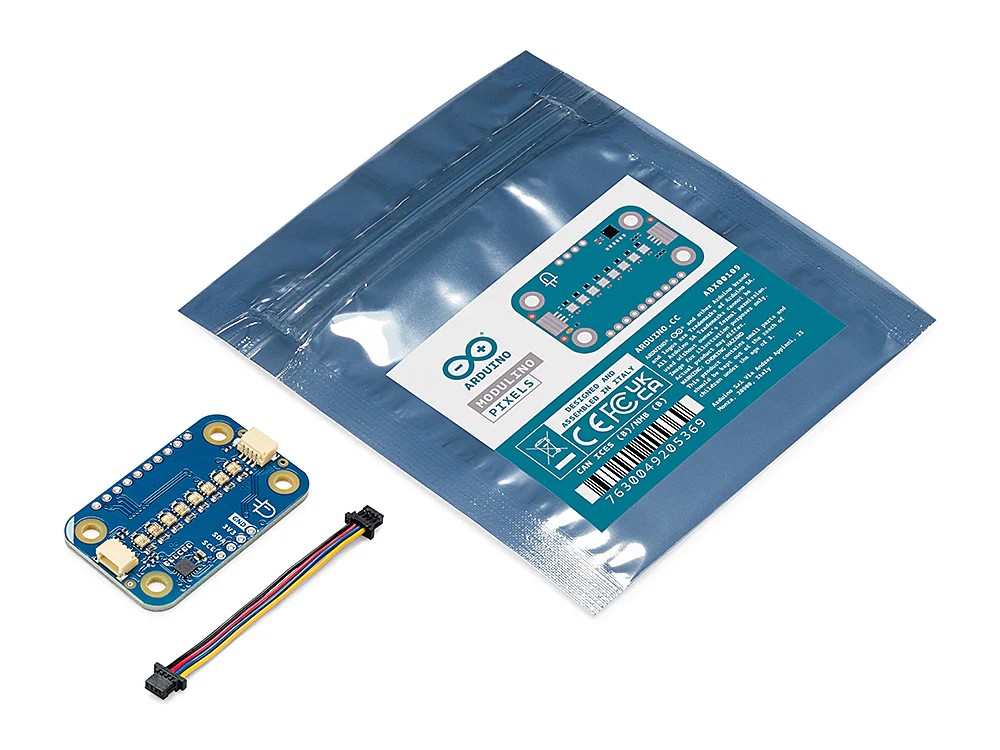

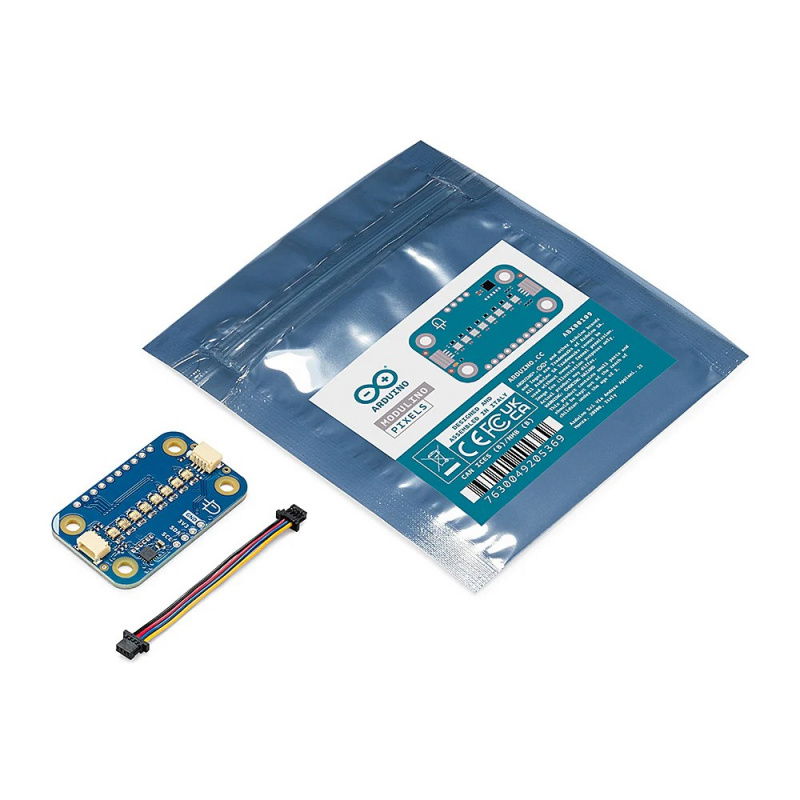

Prvky obsažené v sadě.
