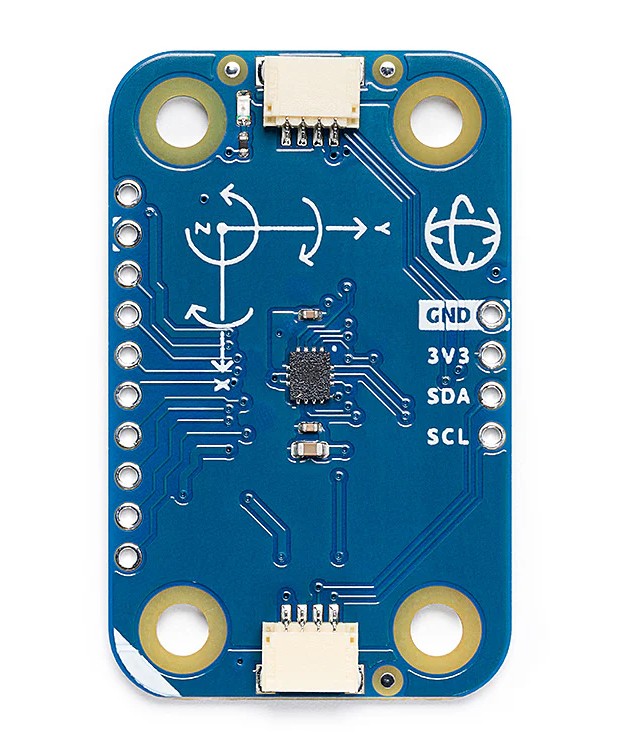

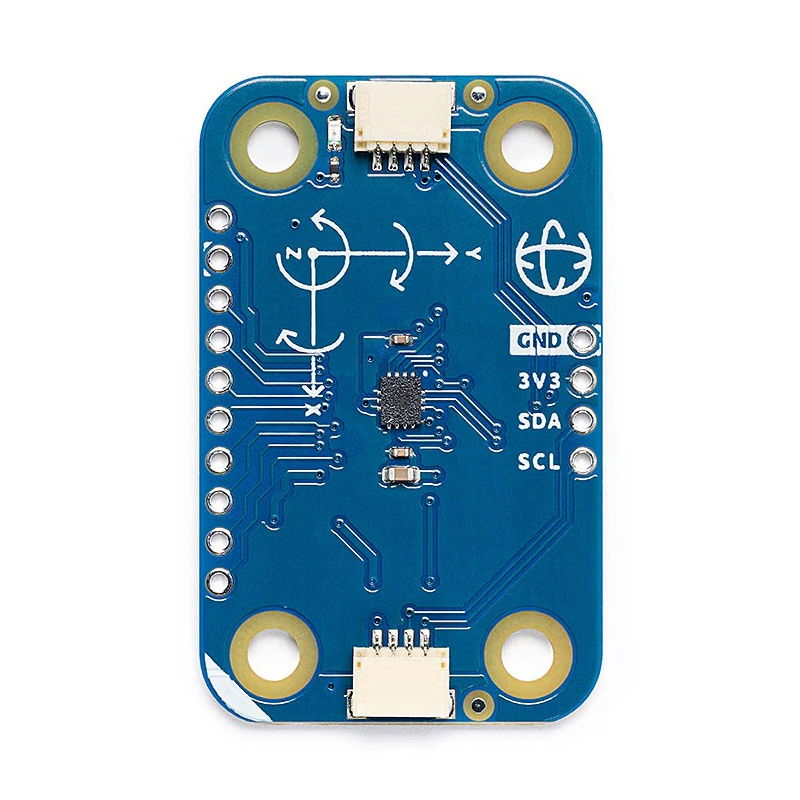

Popis produktu: Arduino Modulino Movement - 6osá IMU - akcelerometr a gyroskop - LSM6DSOXTR - Qwiic - ABX00101
Modulino Movement je pokročilý senzorový modul integrovaný s 6osým senzorem LSM6DSOXTR , který umožňuje simultánní měření lineárního zrychlení a úhlové rotace . Díky standardu Qwiic a komunikaci I2C je integrace s deskami Arduino – jako je Uno R4 WiFi – bleskově rychlá a bezproblémová. Je to ideální volba pro vzdělávací projekty, prototypy nositelných zařízení a řešení IoT citlivá na pohyb.
Modulino Movement je modulární senzor, který měří zrychlení a úhlovou rychlost.
Hlavní vlastnosti modulu
- Snímač LSM6DSOXTR : měření zrychlení a rotace ve třech osách
- Komunikace I2C : výchozí adresa 0x6A (lze změnit na 0x6B)
- Konektor Qwiic : rychlé připojení bez pájení
- Pájecí piny : alternativa k Qwiic - GND, 3,3V, SDA, SCL
- Kompaktní design : 41 x 25,36 mm a hmotnost pouze 3,9 g
- Vyhrazená knihovna Modulino : plná integrace s Arduinem a MicroPythonem
- Plně sestavený modul : připraven k použití ihned po vybalení z krabice
Snadné připojení a univerzální komunikace

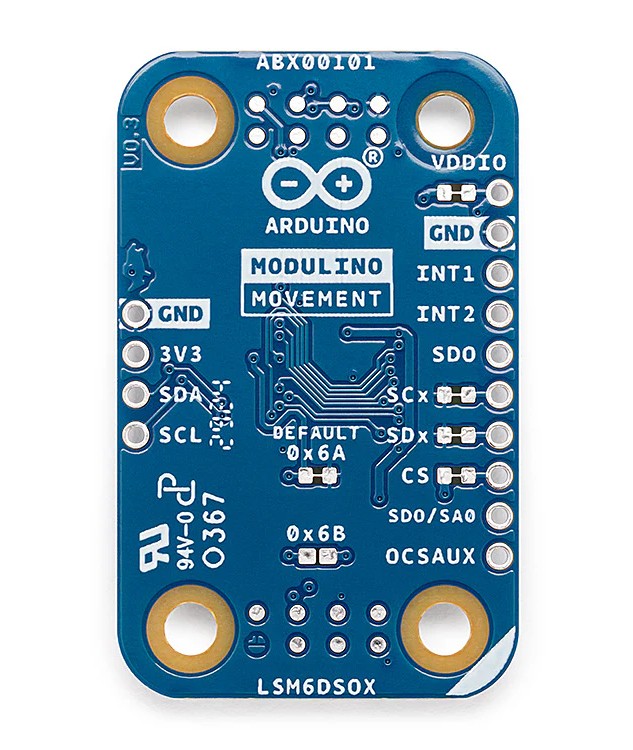

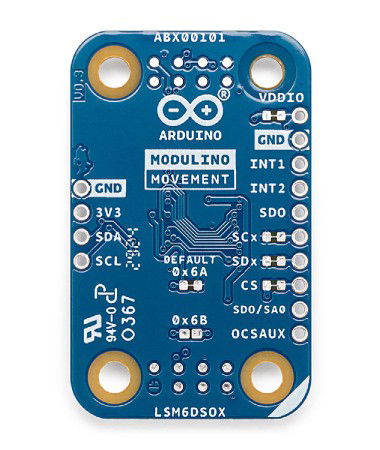

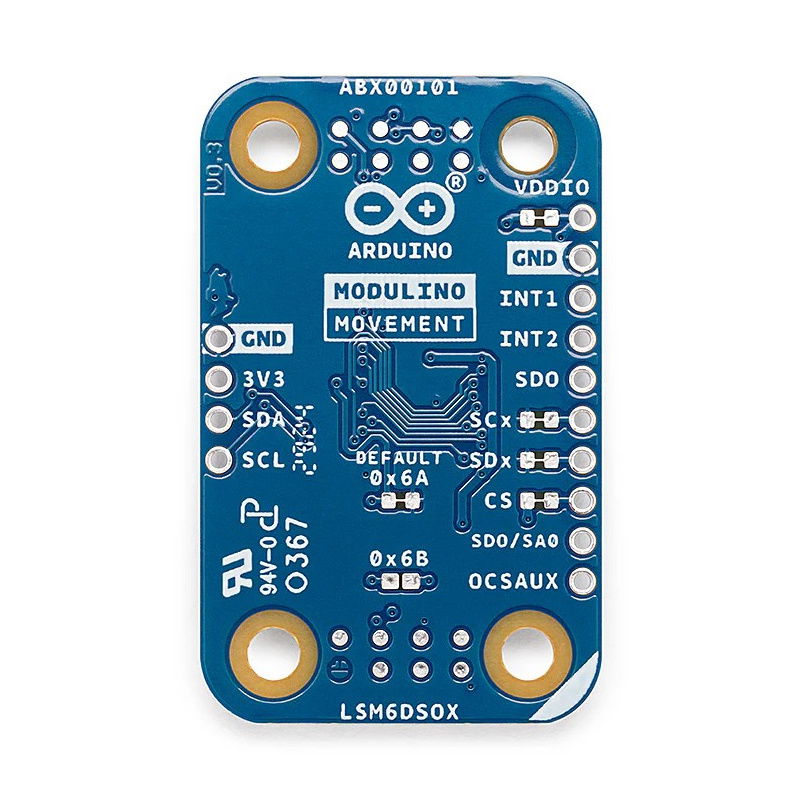

Modul komunikuje přes rozhraní I2C s použitím výchozí adresy 0x6A (lze změnit na 0x6B). Díky standardu Qwiic je připojení rychlé a bezpečné, bez nutnosti pájení . Modul má navíc piny GND, 3,3V, SDA a SCL , které umožňují alternativní, klasické zapojení pro zakázková hardwarová řešení nebo prototypování.

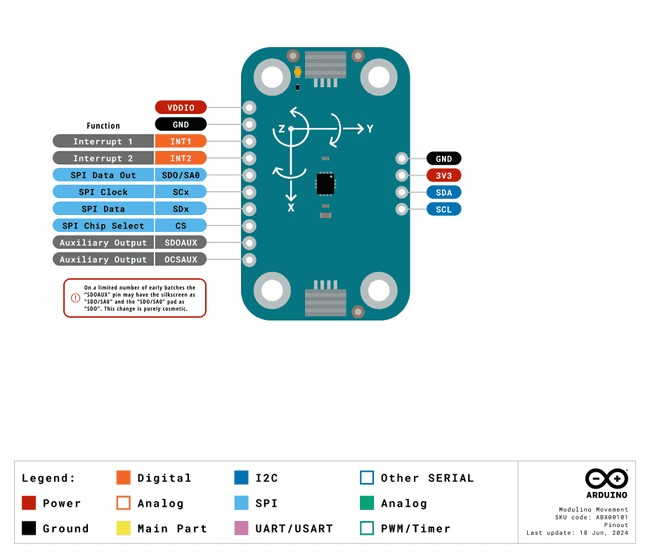

Schéma zapojení pinů.

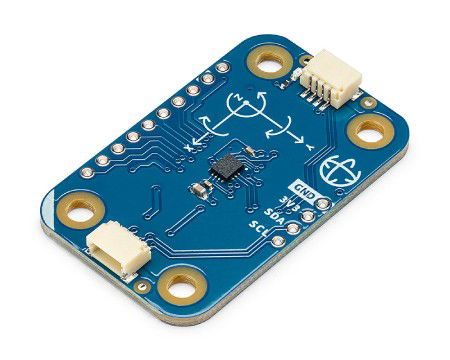

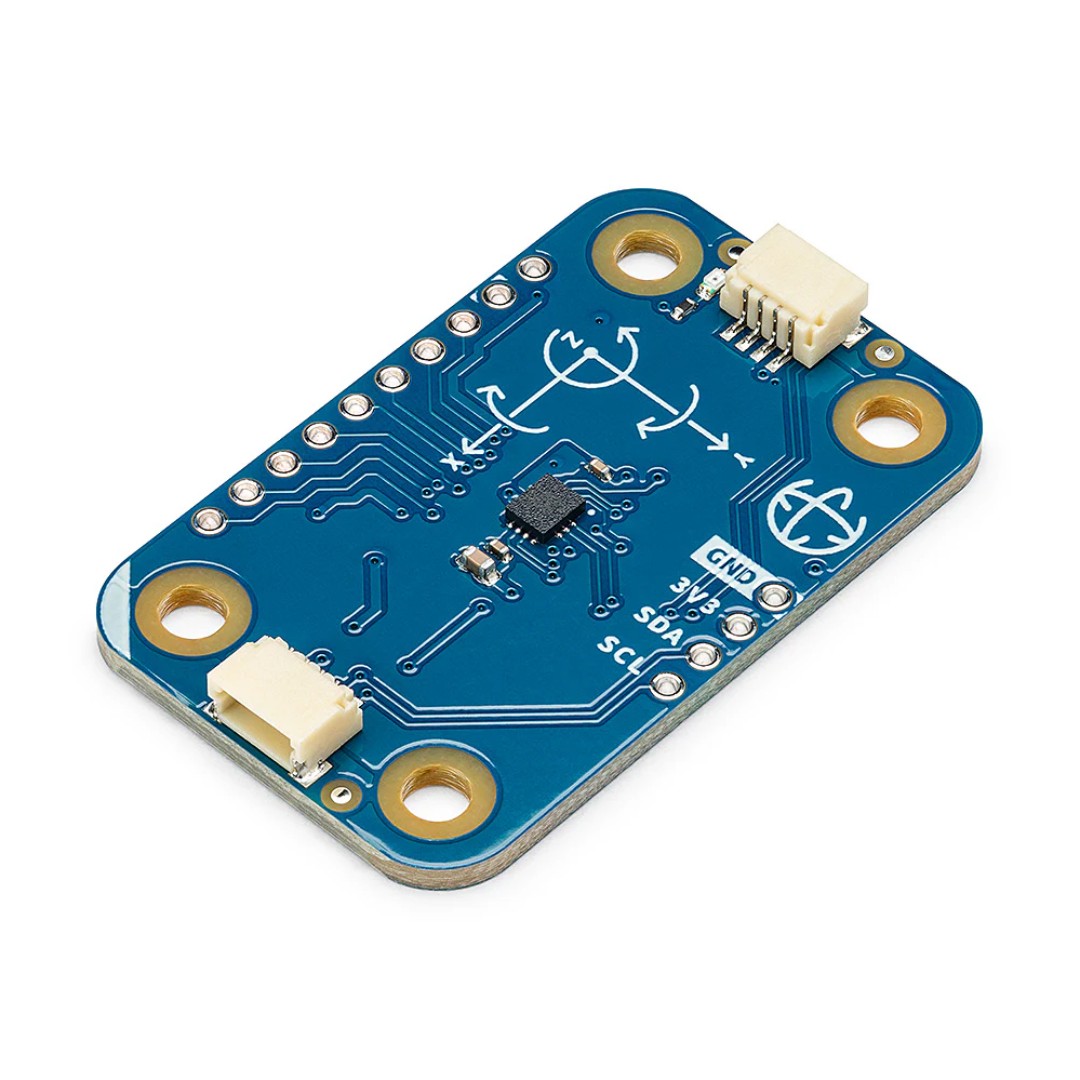

Modulino má dva konektory Qwiic a podporuje protokol I2C, což umožňuje snadné připojení a programování více modulů.
Rychlé programování a komplexní kompatibilita
S podporou pro Arduino IDE, Arduino CLI a Arduino Cloud a MicroPython , Modulino Movement je připraven ke spuštění v jakémkoli prostředí. Výrobce poskytuje knihovnu Modulino s příklady kódu a hotovými šablonami, které výrazně urychlují implementaci. Jak začátečníci, tak profesionálové ocení rychlé nastavení a rozsáhlé zdroje dokumentace.
Praktické aplikace
Modulino Movement je vhodný pro robotiku, systémy detekce pohybu, nositelná zařízení, vzdělávací STEM projekty a všude tam, kde je nezbytná analýza pohybu a prostorové orientace. Modul je ideální jako senzor převrácení, detektor vibrací nebo systém pro ovládání gest.
Technické specifikace modulu
- Senzor: LSM6DSOXTR - 6osá IMU (akcelerometr + gyroskop)
- Podporovaný mikrokontrolér: STM32C011F4
- Rozhraní: I2C (Qwiic + GND, 3,3 V, SDA, SCL piny)
- Adresa I2C: 0x6A (nebo 0x6B)
- Napájení: 3,3 V
- Kompatibilita: Uno R4 WiFi, Nano RP2040, Nano 33 BLE, Nano ESP32, Nano Matter
- Rozměry: 41 × 25,36 mm
- Hmotnost: 3,9 g

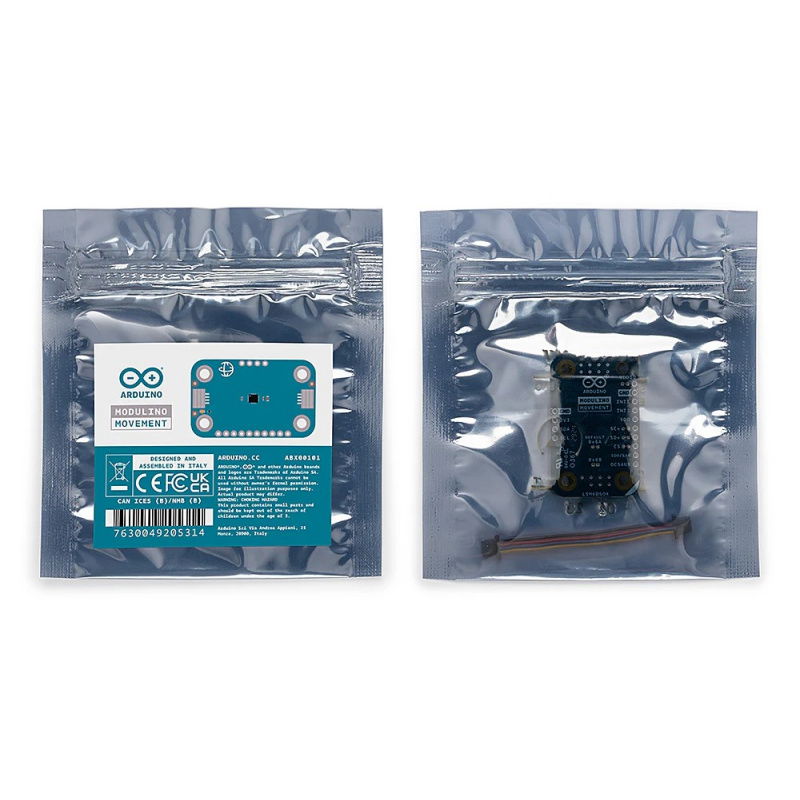

Obsah sady
- Modulární stroj ABX00101
- Kabel QWIC 5 cm

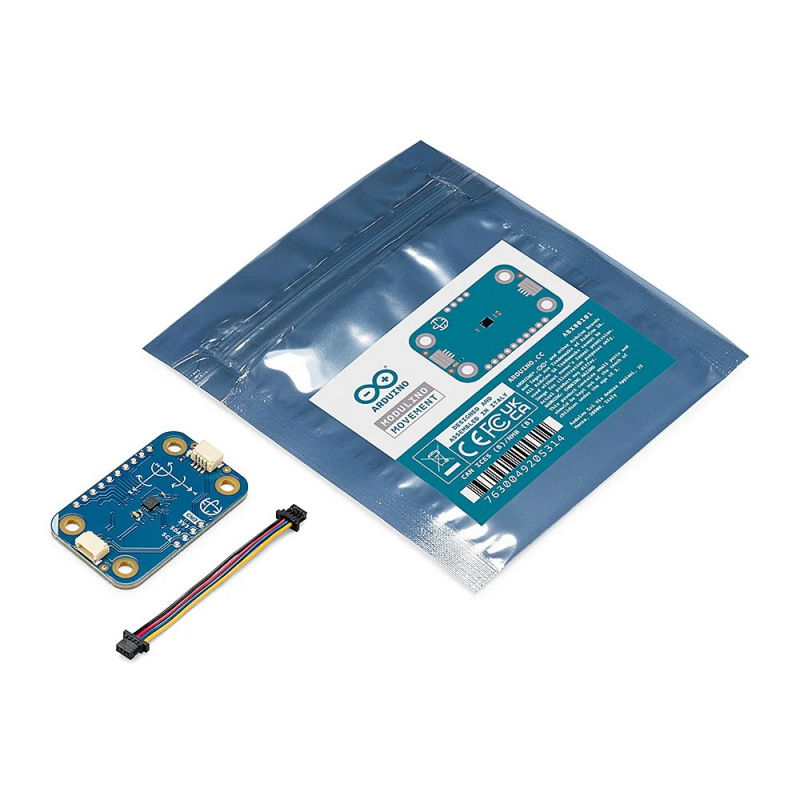

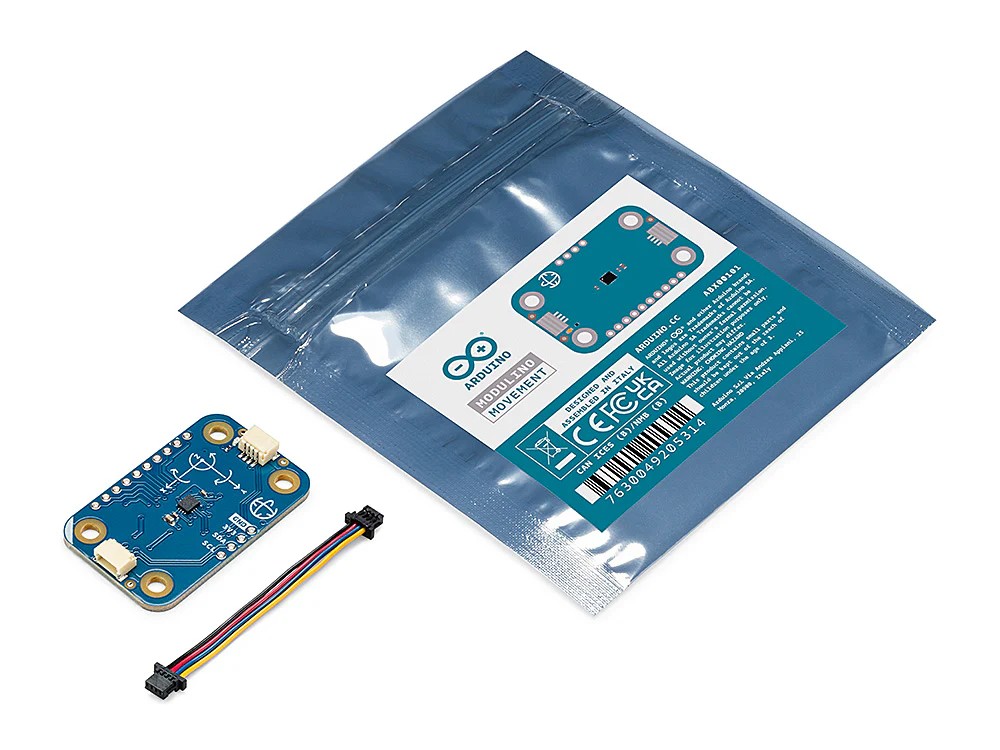

Prvky obsažené v sadě.
