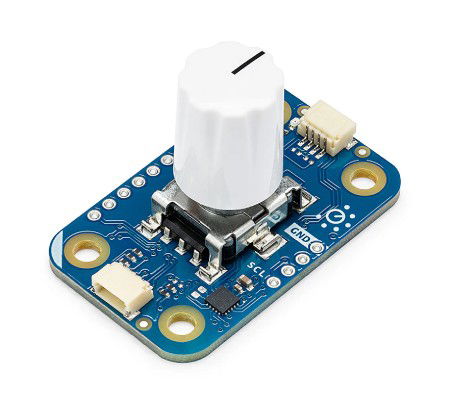

Popis produktu: Arduino Modulino Knob - modul s rotačním enkodérem a tlačítkem - Qwiic - ABX00107

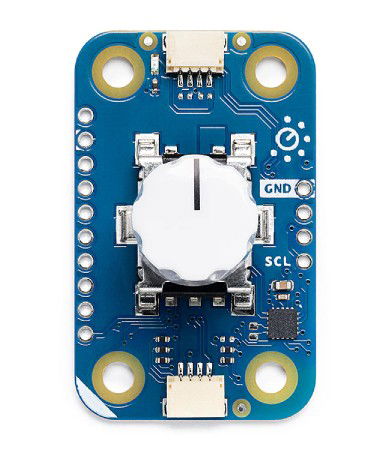

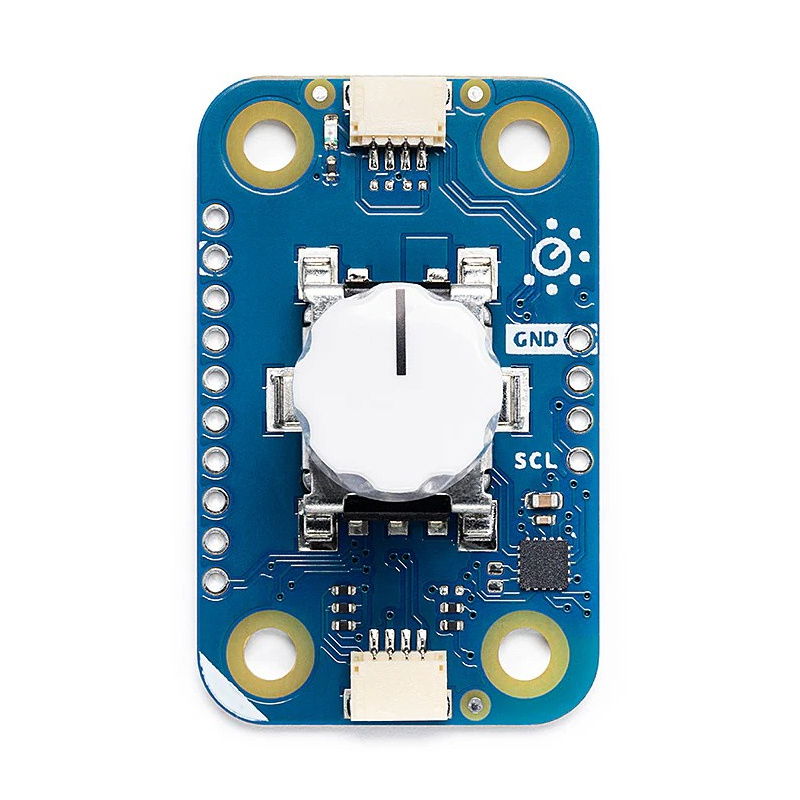

Modulino Knob je inteligentní modul kombinující funkčnost rotačního enkodéru s tlačítkem , určený pro ovládání parametrů, navigaci v menu a přidávání fyzické interakce do elektronických projektů. Je vybaven enkodérem PEC11J a mikrokontrolérem STM32C011 a komunikuje přes sběrnici I2C pomocí konektoru Qwiic . Je poháněn knihovnou Modulino a kompatibilní s Arduinem a MicroPythonem, takže je všestrannou součástí jakéhokoli interaktivního nebo vzdělávacího systému.

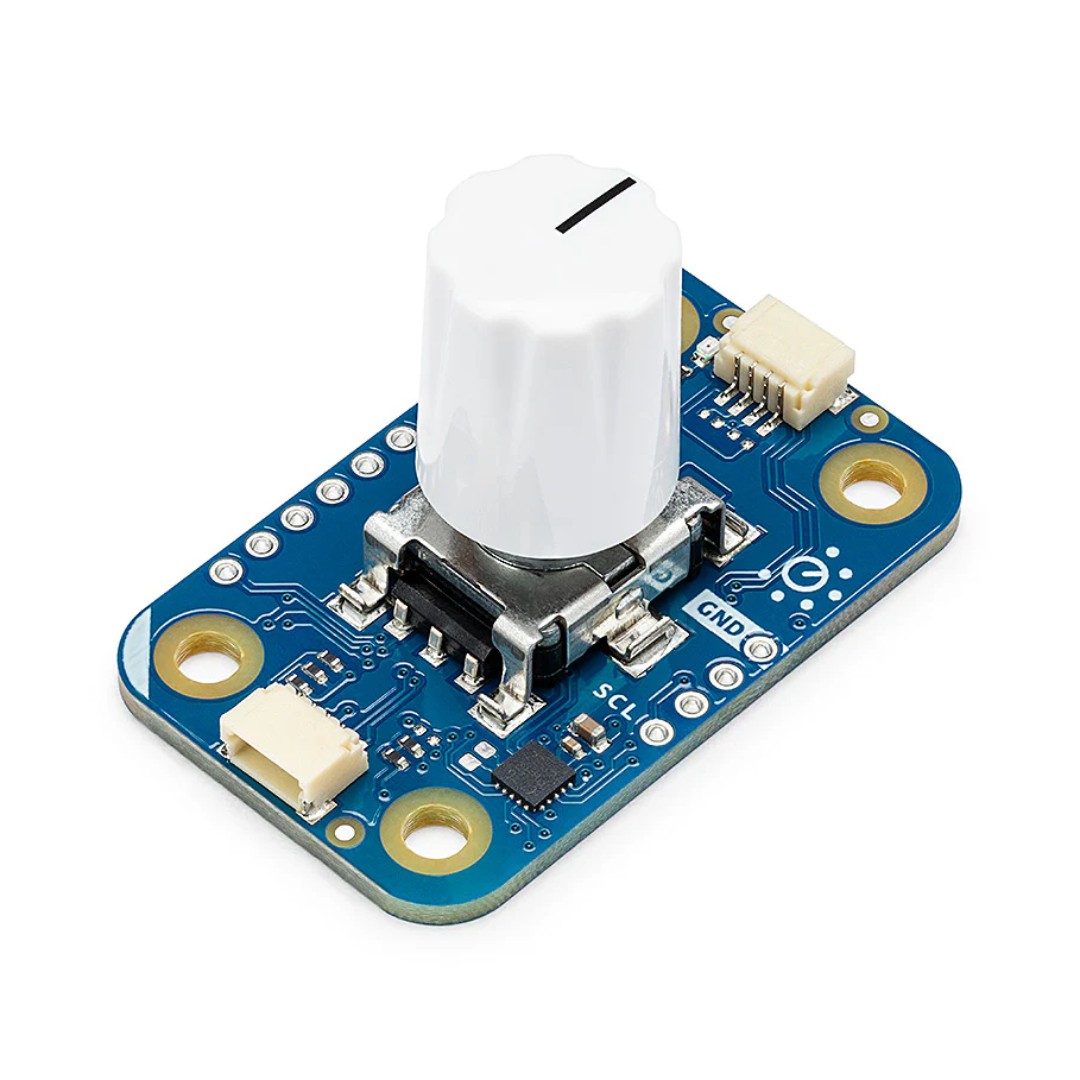

Rotační enkodér s vestavěným SPST přepínačem.
Hlavní vlastnosti modulu
- Rotační enkodér PEC11J s tlačítkem : přesné ovládání hodnoty a interakce kliknutím
- Komunikace přes I2C : s výchozí adresou 0x76 (softwarová proměnná)
- Konektor Qwiic : rychlé, bezpečné a bezpájkové připojení k deskám Arduino

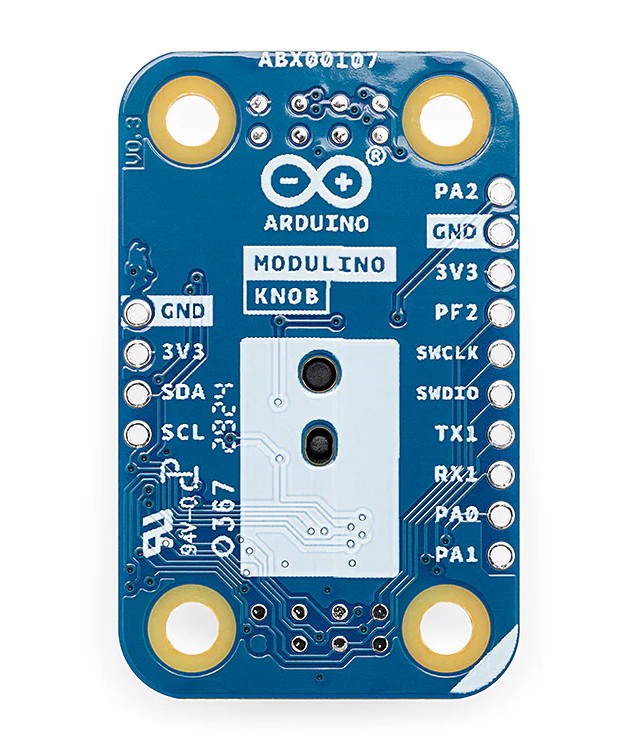

- Pájené piny : alternativa k připojením Qwiic - GND, 3,3 V, SDA, SCL
- Připravené knihovny Modulino : Podpora pro Arduino a MicroPython s příklady a šablonami
- Kompaktní velikost : rozměry 41 x 25,36 mm, hmotnost pouze 8,5 g
- Vestavěný mikrokontrolér STM32C011 : řídí odečet pulzů a stav tlačítek
- Plug and play : připraveno k použití ihned po připojení kabelu Qwiic (součástí balení)
Promyšlená konektivita a univerzální připojení
Modulino Knob komunikuje s deskami jako Arduino přes I2C a využívá konektor Qwiic pro rychlé a bezproblémové připojení. Výchozí adresu 0x76 lze snadno změnit pomocí softwaru, což umožňuje připojení více modulů k jedné síti. Pro zakázkové návrhy nebo prototypování nepájivých desek jsou k dispozici pájené piny GND, 3,3V, SDA a SCL pro flexibilitu montáže a kompatibilitu s různými hardwarovými řešeními.

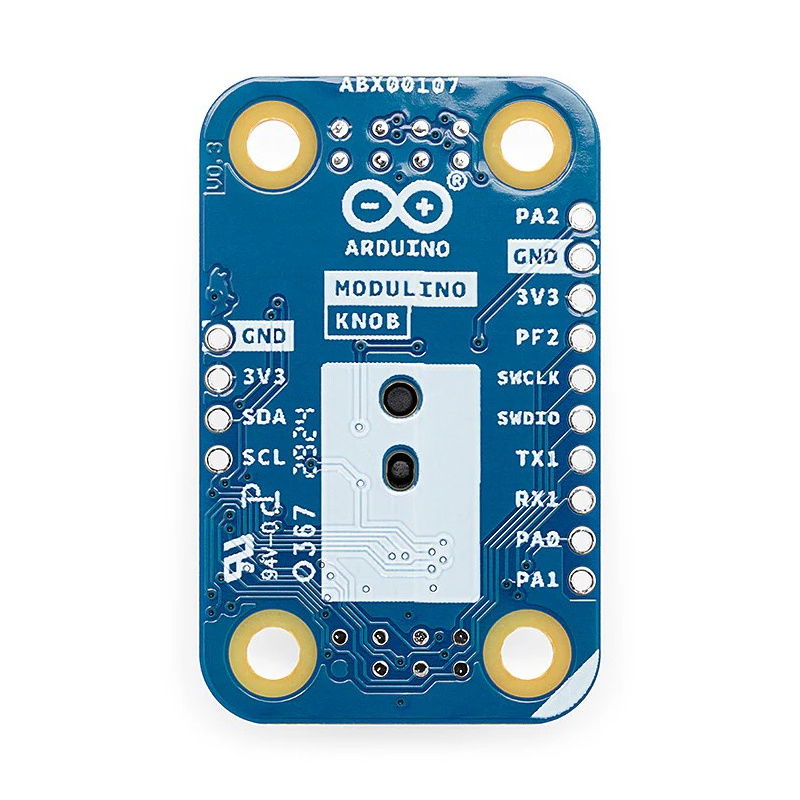

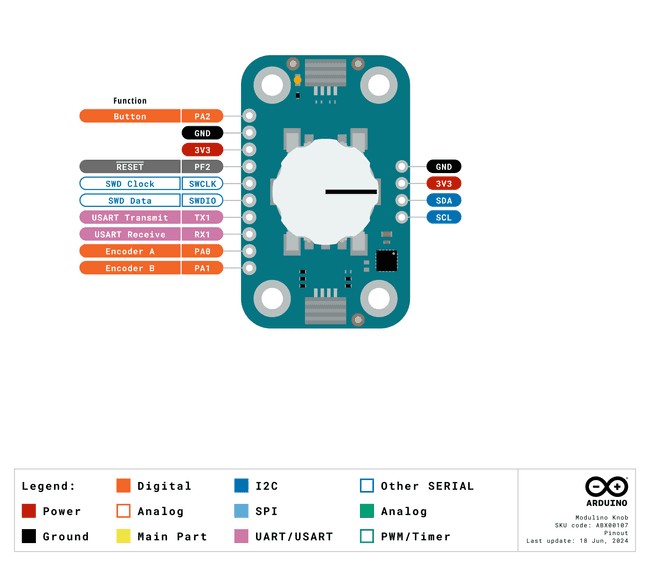

Schéma zapojení pinů.
Modulino Knob se připojuje přes Qwiic k WiFi desce Arduino Uno R4 nebo jiným kompatibilním deskám. K dispozici jsou také pájetelné piny.
Multiplatformní ovládání a snadné programování
Modulino Knob podporuje prostředí Arduino IDE, Arduino CLI a Arduino Cloud a nabízí hotové příklady kódu pro čtení polohy enkodéru a stavu tlačítka. Díky podpoře MicroPythonu je modul ideální i pro vzdělávací aplikace a experimentální projekty. Oficiální knihovna Modulino umožňuje rychlý začátek i těm bez zkušeností – s několika řádky kódu si můžete vytvořit vlastní fyzické rozhraní pro knoflíky.
Praktické aplikace
Knoflík Modulino je ideálním řešením pro projekty vyžadující interaktivní ovládání parametrů – od nastavení jasu nebo hlasitosti až po navigaci v nabídkách a uživatelských rozhraních. Lze jej použít v zařízeních IoT, audio systémech, automatizaci, vzdělávacích hrách a mnoha dalších interaktivních aplikacích. Jeho funkce otáčení a klikání z něj činí jeden z nejvšestrannějších dostupných ovládacích prvků.
Technické specifikace modulu
- Enkodér: PEC11J s tlačítkem SPST
- Mikrokontrolér: STM32C011F4
- Komunikační rozhraní: I2C (výchozí adresa 0x76, softwarová proměnná)
- Konektor: Qwiic + pájecí piny (GND, 3,3 V, SDA, SCL)
- Napájecí napětí: 3,3 V
- Kompatibilita: Arduino Uno R4 WiFi, Nano 33 BLE, Nano RP2040, Nano ESP32, Nano Matter a další
- Rozměry: 41 × 25,36 mm
- Hmotnost: 8,5 g

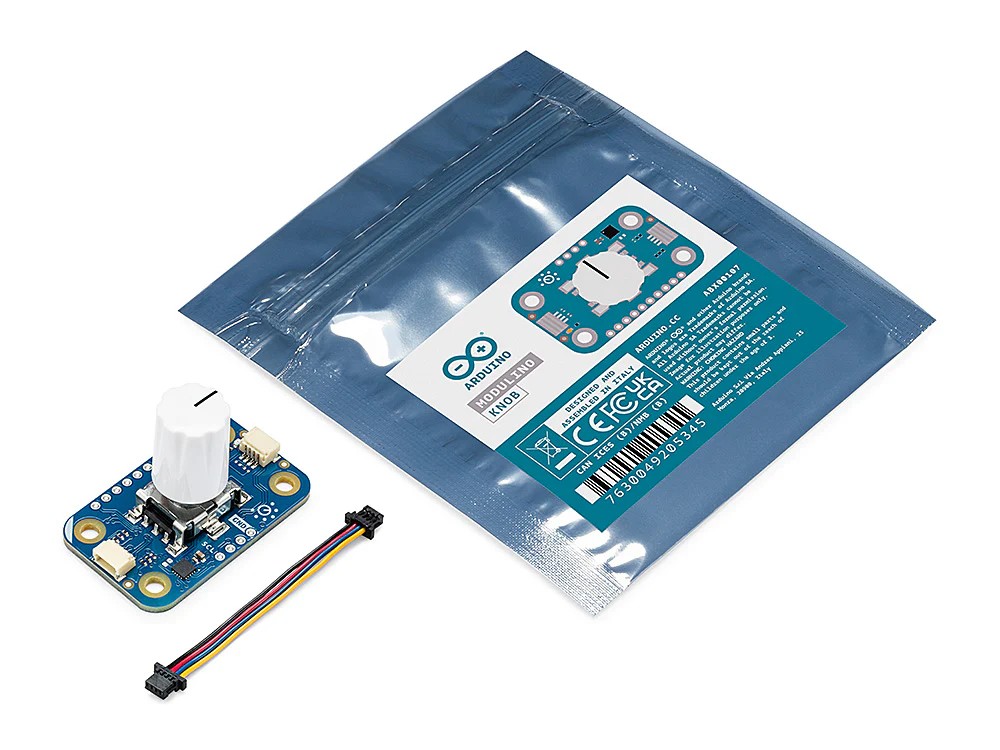

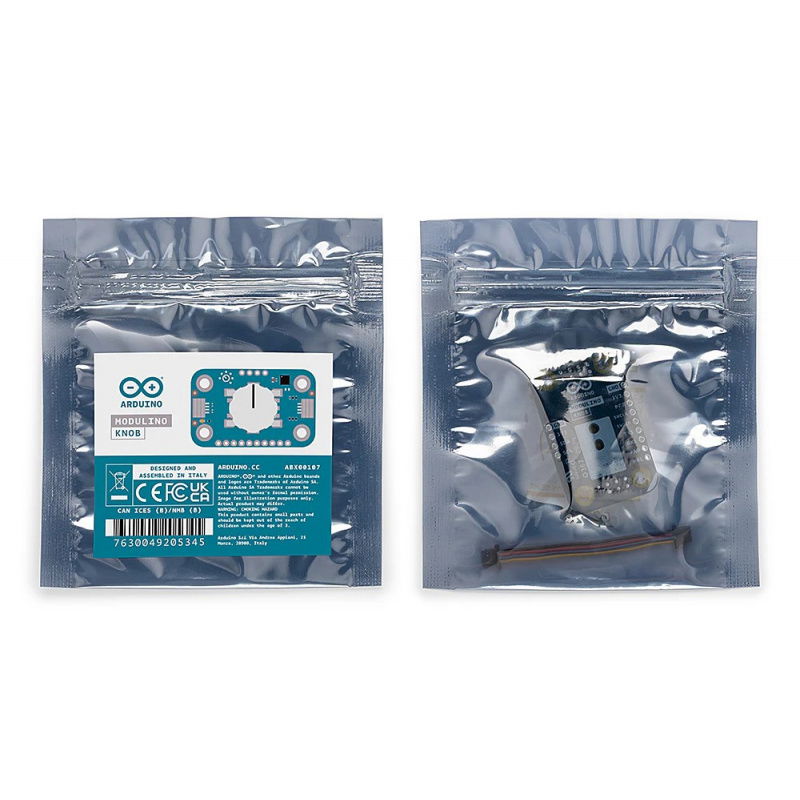

Obsah sady
- Modulový knoflík ABX00107
- Kabel QWIC 5 cm

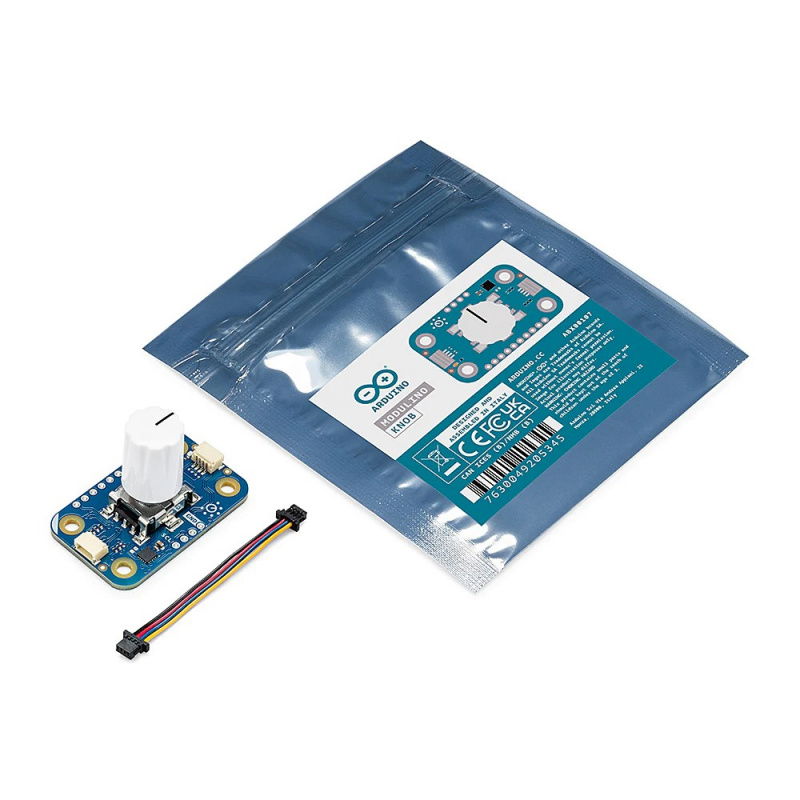

Prvky obsažené v sadě.
