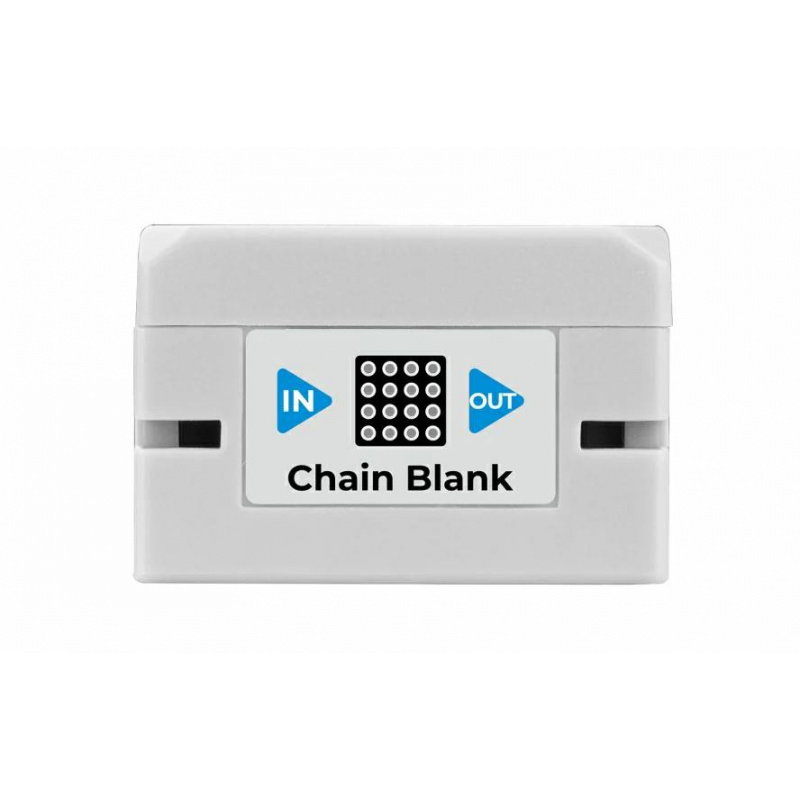

Popis produktu: Chain Blank - prototypovací deska pro M5Stack Chain - M5Stack U210

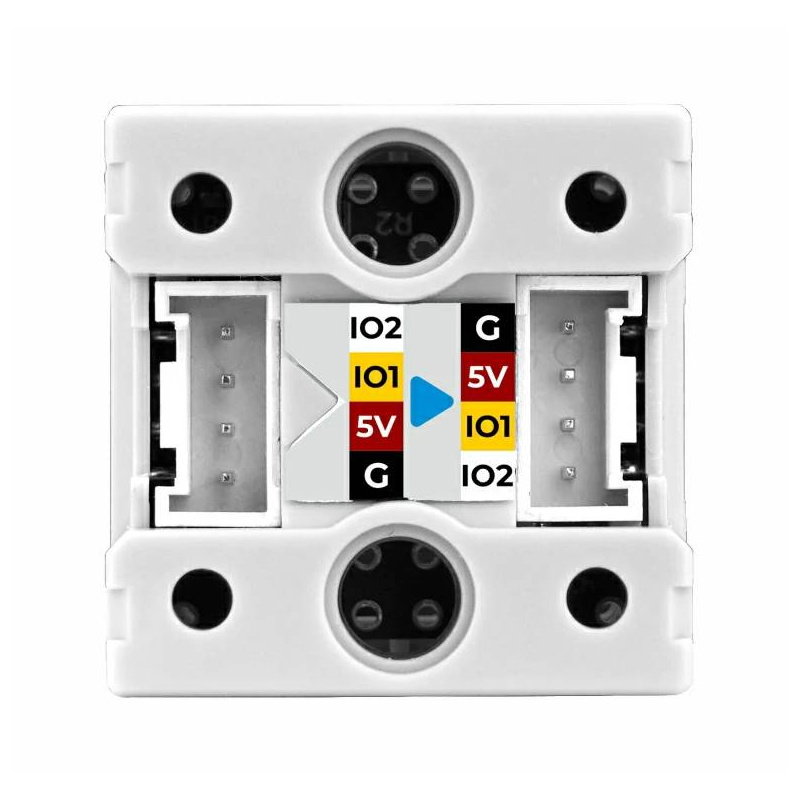

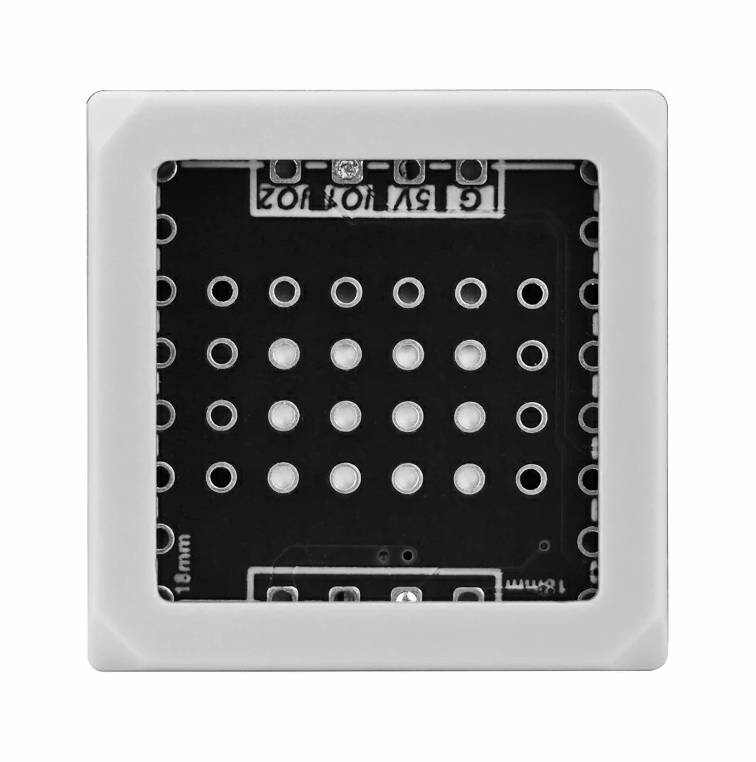

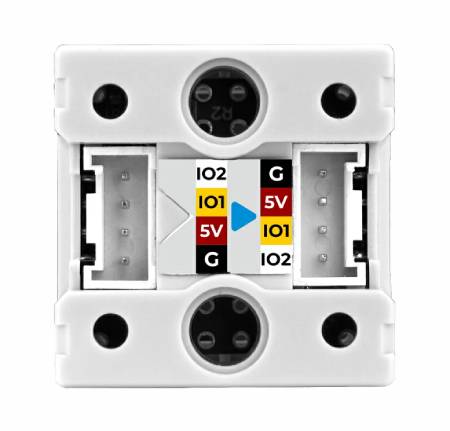

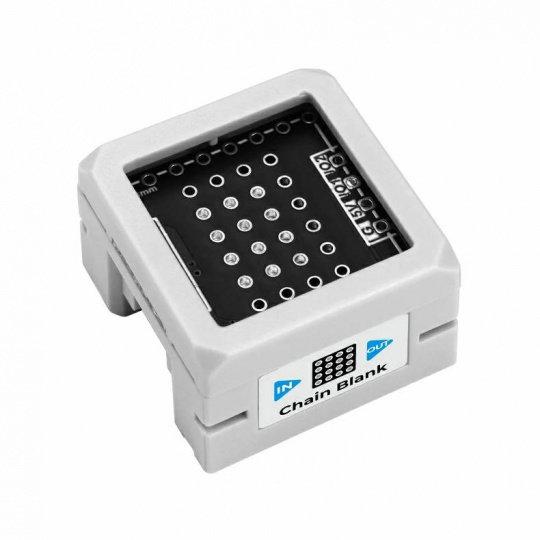

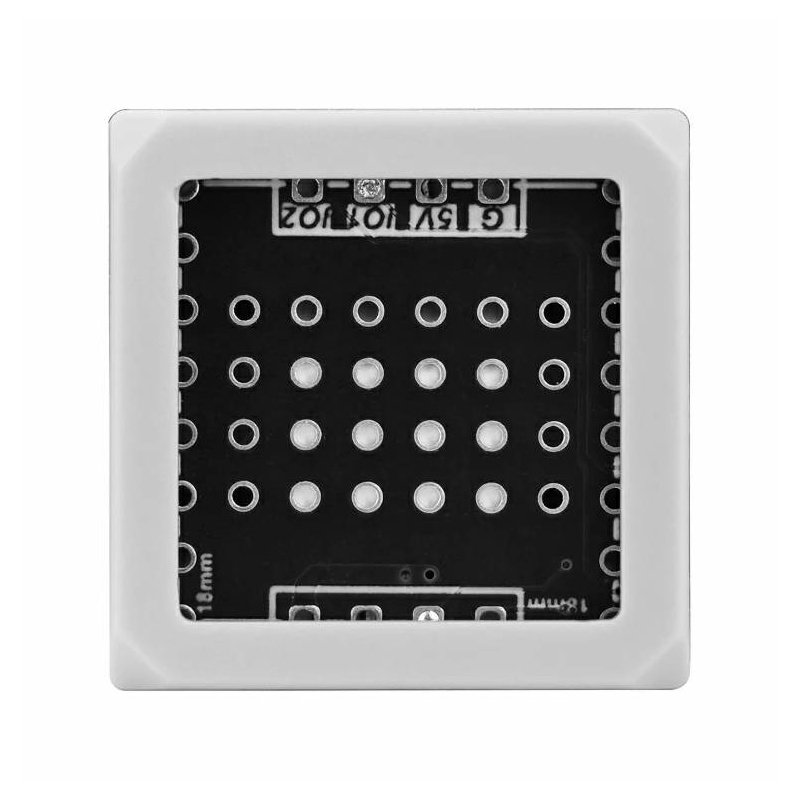

Chain Blank je rozšiřující modul z řady M5Stack Chain , určený pro uživatele, kteří si chtějí vytvořit vlastní elektroniku. Přední panel obsahuje univerzální prototypovací plošku 18 x 18 mm s roztečí 2,54 mm , která umožňuje pohodlné pájení součástek s průchozími otvory a konstrukci vlastních obvodů. Uvnitř modulu jsou dva předpřipravené konektory HY2.0-4P , které umožňují přímé připojení desky k řetězci zařízení M5Stack Chain, aniž by to ovlivnilo provoz ostatních modulů. Při vytváření vlastních rozšiřujících modulů můžete odstranit dva rezistory 0 Ω, které jsou zodpovědné za připojení komunikačních linek R1 a R2. To umožňuje výstup signálů do vlastních obvodů pomocí vodičů nebo pájených spojů, což rozšiřuje vaše možnosti návrhu.
Chain Blank - prototypovací deska pro M5Stack Chain - M5Stack U210.
Modul umožňuje konstrukci specializovaných rozhraní, jednoduchých elektronických obvodů, adaptérů a zakázkových komunikačních modulů.
Hlavní vlastnosti prototypové desky
- Univerzální prototypová deska 18 x 18 mm : umožňuje vám sestavit si vlastní elektronické systémy
- Rozteč 2,54 mm : kompatibilní s oblíbenými součástkami pro montáž do otvorů
- Kompatibilita M5Stack Chain : Snadná integrace s moduly ekosystému Chain
- Dva konektory HY2.0-4P : umožňují sériové připojení dalších modulů
- Komunikační linky připojené z výroby : zachování plné funkčnosti sběrnice Chain
- Možnost úpravy zapojení : odstranění rezistorů 0 Ω umožňuje použití komunikačních linek ve vlastních projektech
- Kompaktní design : malé rozměry usnadňují integraci se stávajícími zařízeními
Technické specifikace modulu
- Typ modulu: prototypová deska
- Plocha prototypu: 18 x 18 mm
- Rozteč otvorů: 2,54 mm
- Kompatibilita: Řetěz M5Stack
- Konektory: 2x HY2.0-4P
- Možnost úpravy: odstraněním rezistorů 0 Ω můžete použít vodiče R1 a R2 ve vlastních systémech
- Rozměry: 23,9 × 23,9 × 16 mm
- Hmotnost: 7,4 g
Obsah sady
- 1x Řetězový prázdný prototyp

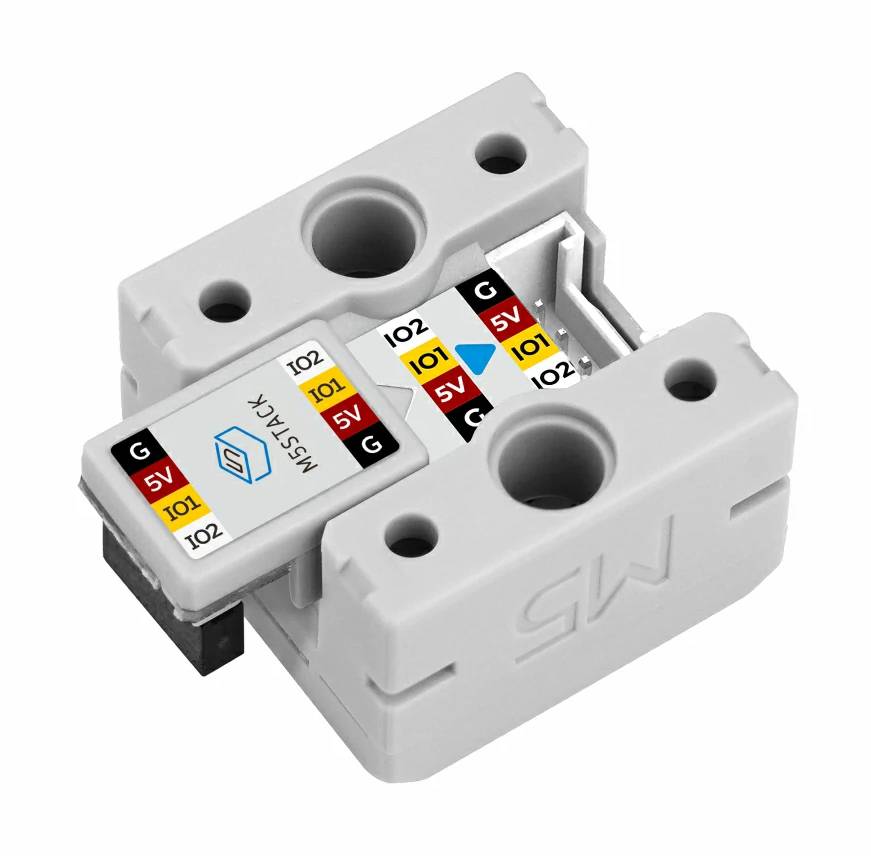

- 1x Řetězový most

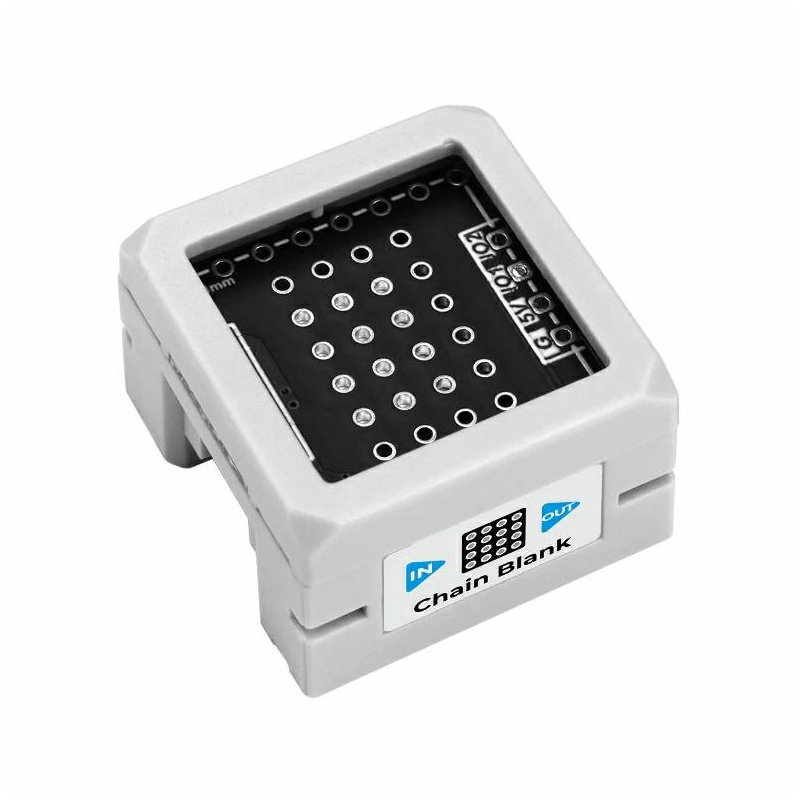

Řetězový blank Proto s řetězovým můstkem je ideální jako základ pro vytváření vlastních rozšíření pro systém M5Stack Chain.
