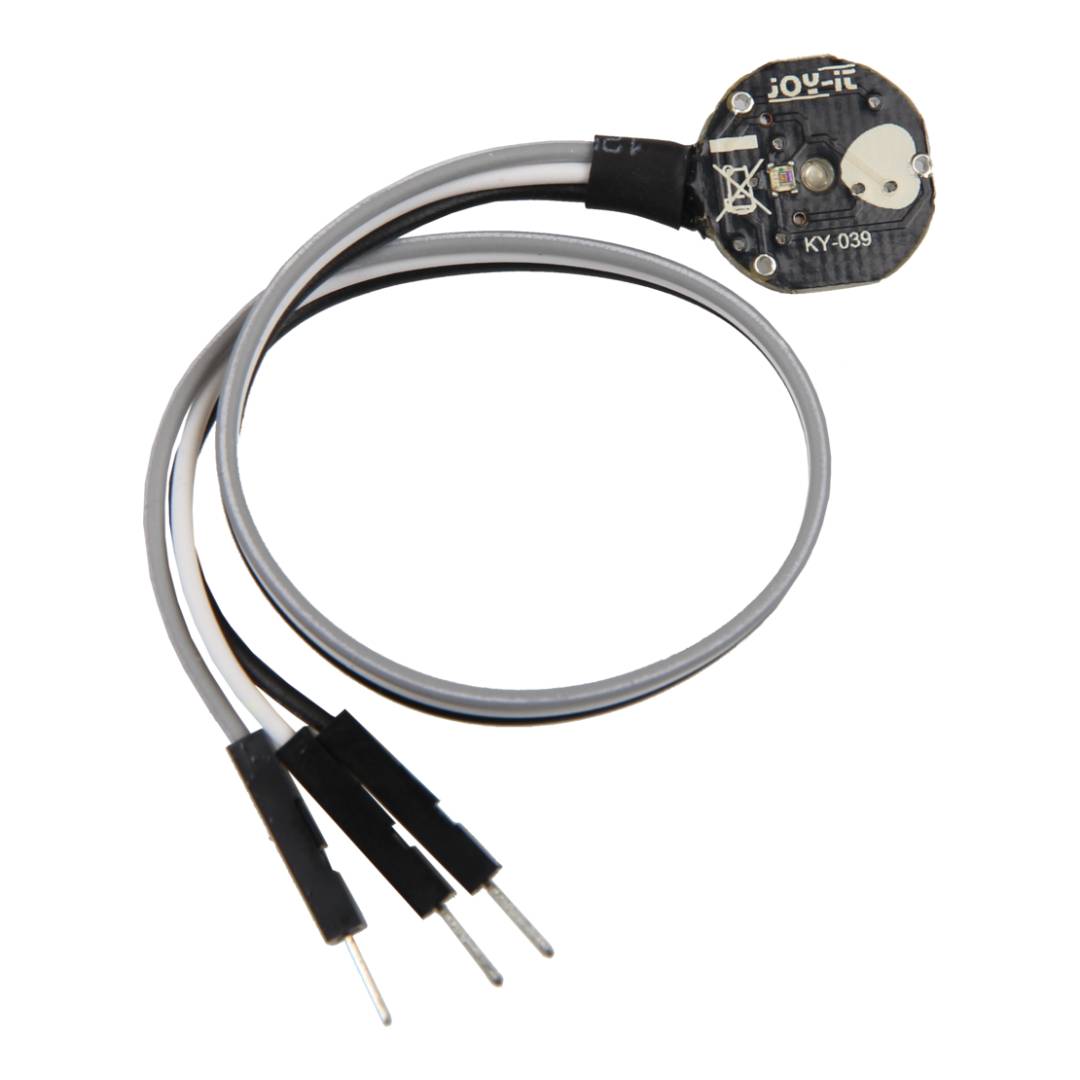

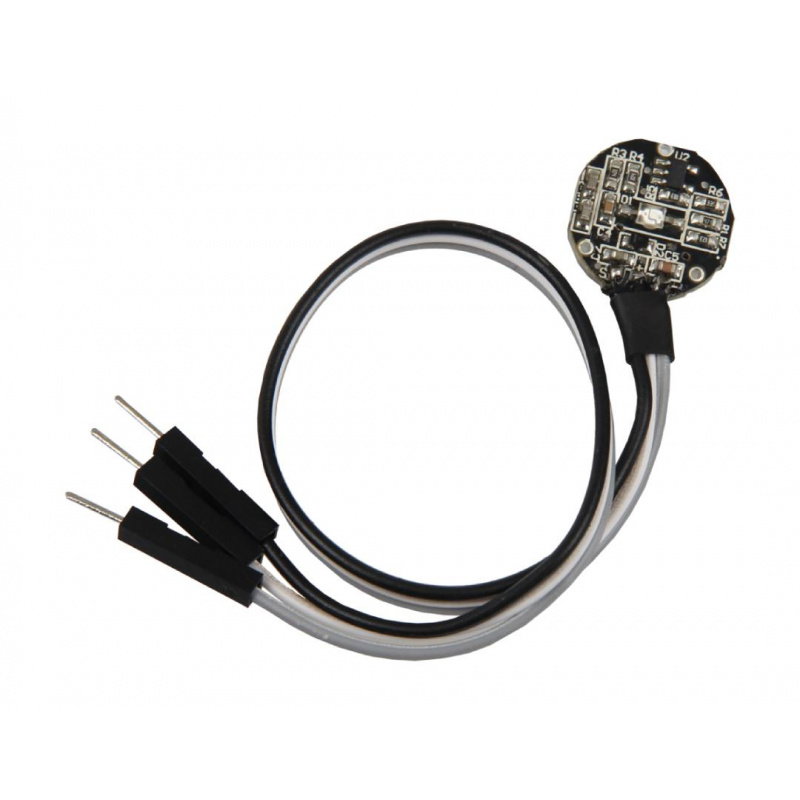

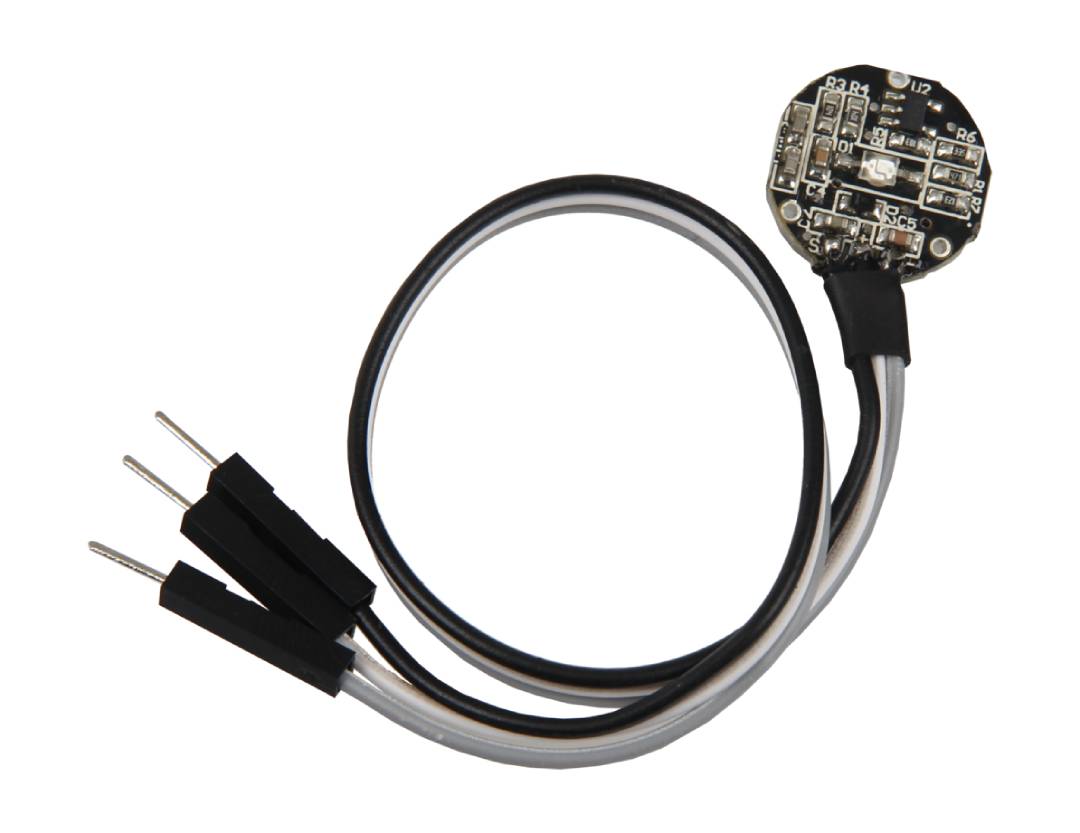

Popis produktu: IR senzor tepové frekvence - analogový senzor tepové frekvence pro Arduino a Raspberry Pi - Joy-IT SEN-KY039
KY-039 je snadno integrovatelný senzor tepové frekvence založený na infračervené technologii . Umístěním prstu mezi infračervenou emitorovou diodu a fototranzistor modul detekuje změny v odraženém světle způsobené průtokem krve . Správná analýza analogového signálu umožňuje určit tepovou frekvenci uživatele. Modul pracuje s napětím 3,3 V až 5 V , což mu umožňuje pracovat s oblíbenými vývojovými platformami a mikrokontroléry . Jeho kompaktní velikost a konstrukce připravená k použití činí senzor ideálním pro mobilní a vzdělávací projekty, stejně jako pro prototypy biomedicínských zařízení. Senzor mohou používat jak amatéři, tak i pokročilejší uživatelé, kteří si vytvářejí vlastní měřicí systémy.
IR senzor tepové frekvence - analogový senzor tepové frekvence pro Arduino a Raspberry Pi - Joy-IT SEN-KY039.
Modul pracuje s napětím od 3,3 V do 5 V, takže může fungovat s oblíbenými deskami jako Arduino, Raspberry Pi nebo ESP32.
Hlavní vlastnosti senzoru
- Detekce IR pulsů : měření tepové frekvence prováděné analýzou odraženého infračerveného světla
- Analogový signálový výstup : možnost vlastní analýzy a zpracování naměřených dat
- Kompatibilita s Arduinem, Raspberry Pi a ESP32 : snadná integrace s populárními vývojovými platformami
- Napájení od 3,3 V do 5 V : kompatibilní s většinou mikroprocesorových systémů
- Kompaktní design : malé rozměry umožňují instalaci do přenosných zařízení
- Modul připravený k použití : není nutná žádná další montáž elektronických součástek
- Nízké hardwarové nároky : jednoduché připojení a rychlé spuštění
Zapojení pinů a způsob připojení senzoru KY-039

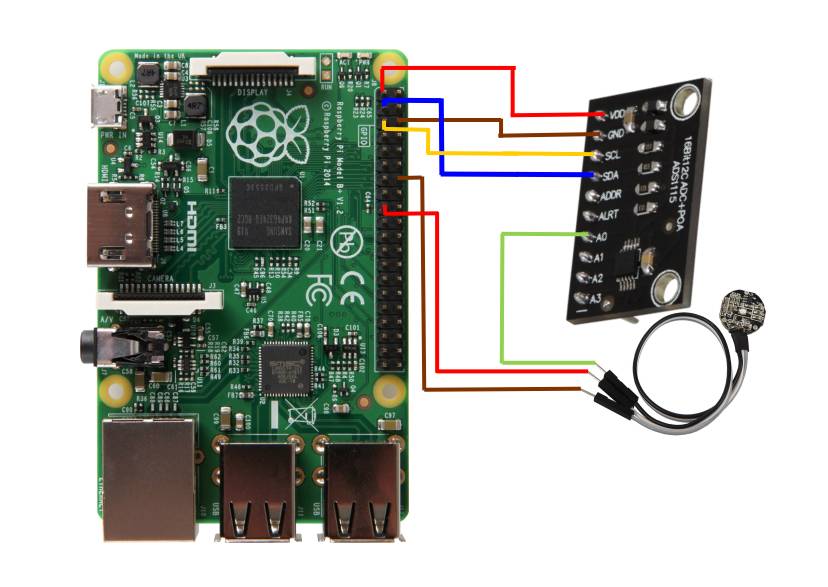

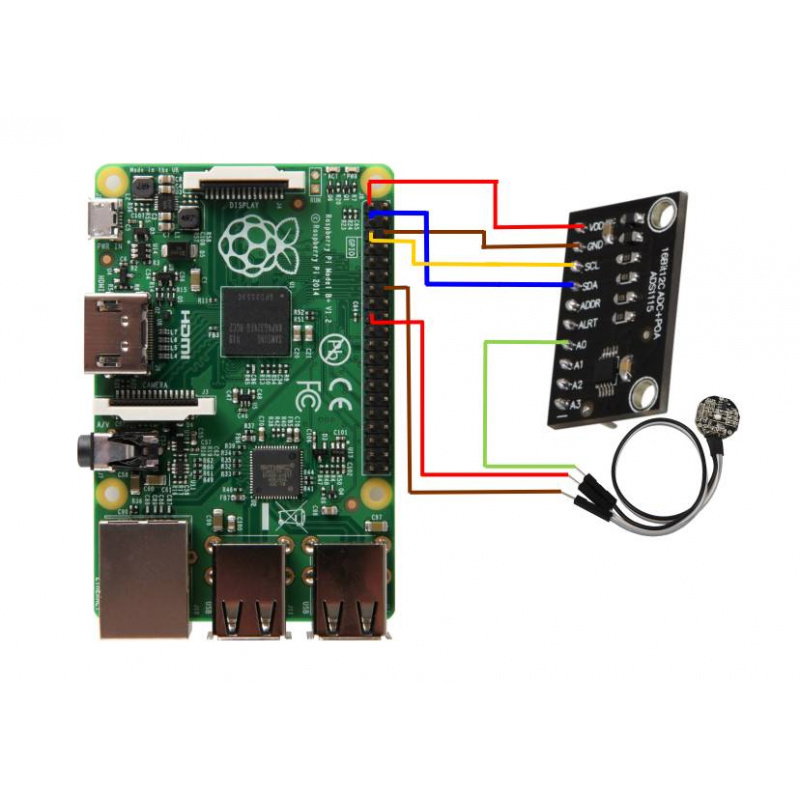

Modul KY-039 má tři základní piny pro rychlé připojení k mikrokontroléru nebo jednodeskovému počítači. Pin VCC napájí modul napětím mezi 3,3 V a 5 V, GND poskytuje systémové uzemnění a výstup A0 přenáší analogový měřicí signál generovaný fototranzistorem. Na platformách Arduino lze senzor připojit přímo k analogovému vstupu mikrokontroléru . Raspberry Pi postrádá nativní analogové vstupy, takže vyžaduje další analogově-digitální převodník (ADC) , jako je například ADS1115. Díky jednoduchému rozhraní lze modul rychle implementovat i začínajícími uživateli.

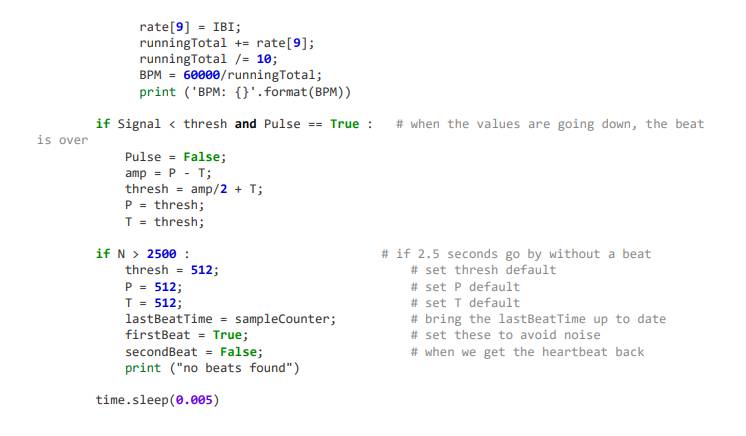

Ukázkový kód.
Kompatibilita a programování modulů tepové frekvence
KY-039 je kompatibilní s mnoha populárními programovacími prostředími a embedded platformami. Senzor lze ovládat pomocí Arduino IDE, MicroPythonu, CircuitPythonu a klasických knihoven Pythonu používaných na Raspberry Pi. Výrobce poskytuje ukázkové programy pro čtení signálu a výpočet BPM na základě změn amplitudy analogového signálu. Díky analogovému výstupu si můžete sami implementovat algoritmy pro filtrování signálu, detekci špiček a analýzu pulzů. Senzor je ideální pro učení se základům biomedicínských měřicích systémů , vytváření vlastních nositelných zařízení, IoT projekty a experimenty zahrnující analýzu biologických signálů.
Technické specifikace monitoru tepové frekvence
- Typ senzoru: Analogový infračervený senzor srdečního tepu
- Metoda měření: odraz infračerveného záření
- Provozní napětí: 3,3 V až 5 V
- Rozhraní: analogové
- Kompatibilita: Arduino, Raspberry Pi, ESP32 a další mikrokontroléry
- Použití: měření srdeční frekvence a analýza biologických signálů
- Rozměry: 16 x 78 x 3 mm
- Hmotnost: 4 g
Obsah sady
- 1x snímač tepové frekvence KY-039

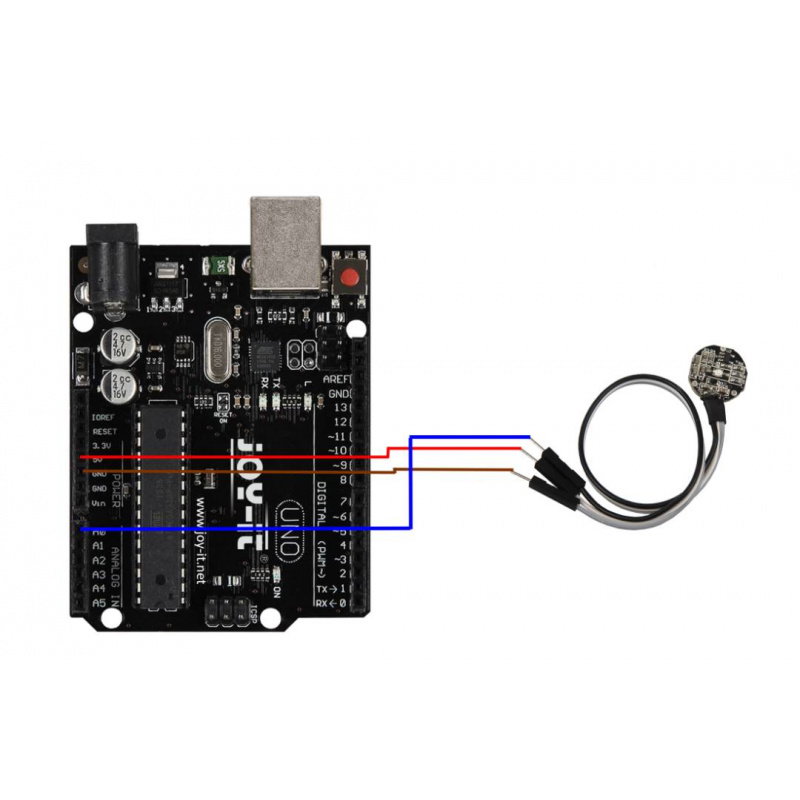

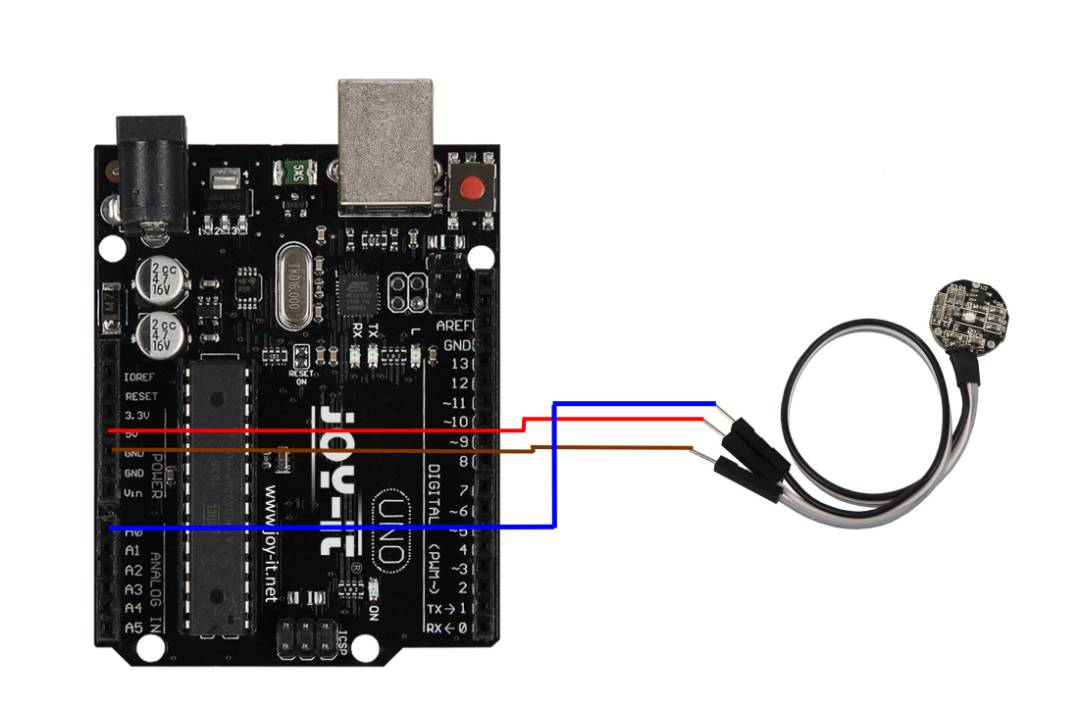

Připojení senzoru k Arduinu.
