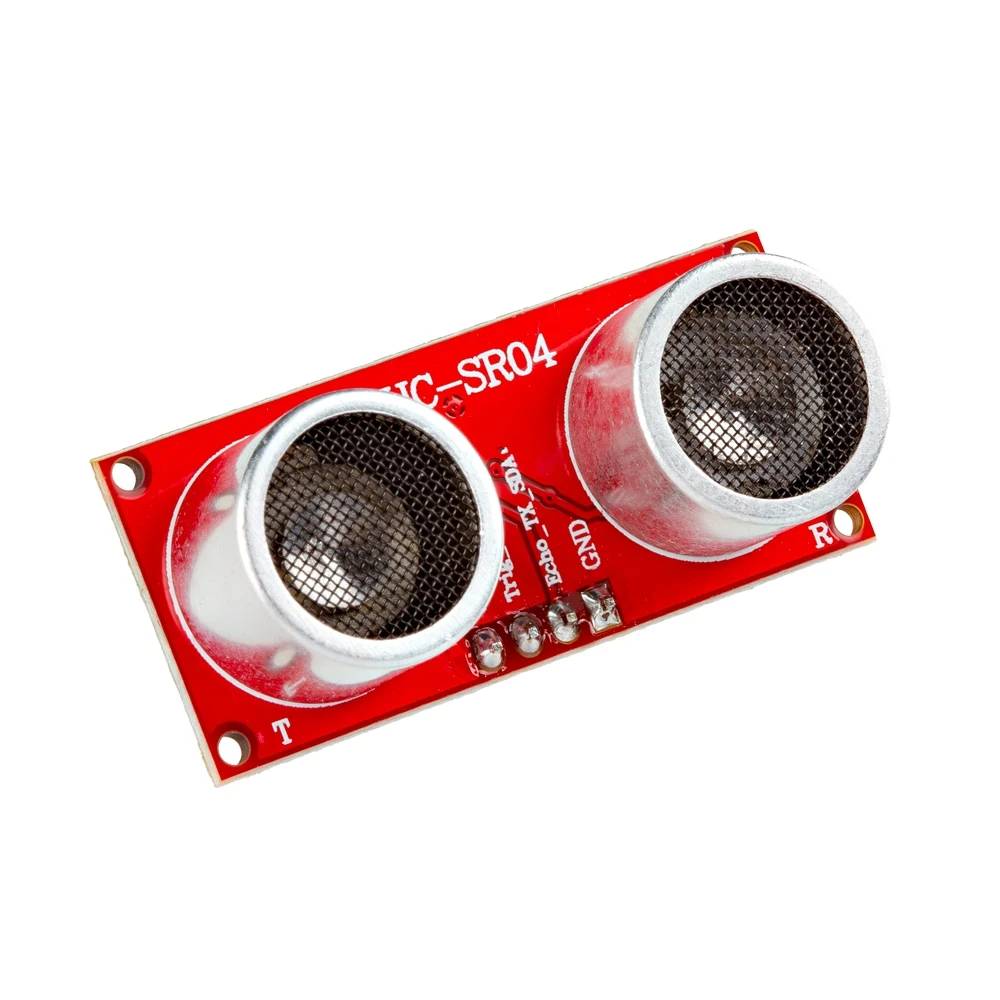

Popis produktu: Ultrazvukový senzor vzdálenosti HC-SR04 2 - 400 cm - SparkFun SEN-28798
HC-SR04 je oblíbený ultrazvukový modul určený pro přesné bezkontaktní měření vzdálenosti . Senzor využívá ultrazvukový vysílač a přijímač s frekvencí 40 kHz . Měření se provádí analýzou doby návratu signálu odraženého od překážky. Rozsah měření od 2 cm do 400 cm a přesnost až 3 mm činí modul ideálním pro konstrukci mobilních robotů, systémů pro vyhýbání se překážkám, inteligentních zařízení a vzdělávacích projektů. Senzor je vybaven čtyřmi piny : VCC, Trig, Echo a GND, což zajišťuje snadnou integraci s mikrokontroléry a vývojovými platformami. Další elektronická stabilizace odečtů pomáhá omezit problém s nestabilními výsledky měření v náročných aplikacích.
Produkt je kompatibilní s mikropočítači, jako jsou Arduino a Raspberry Pi .

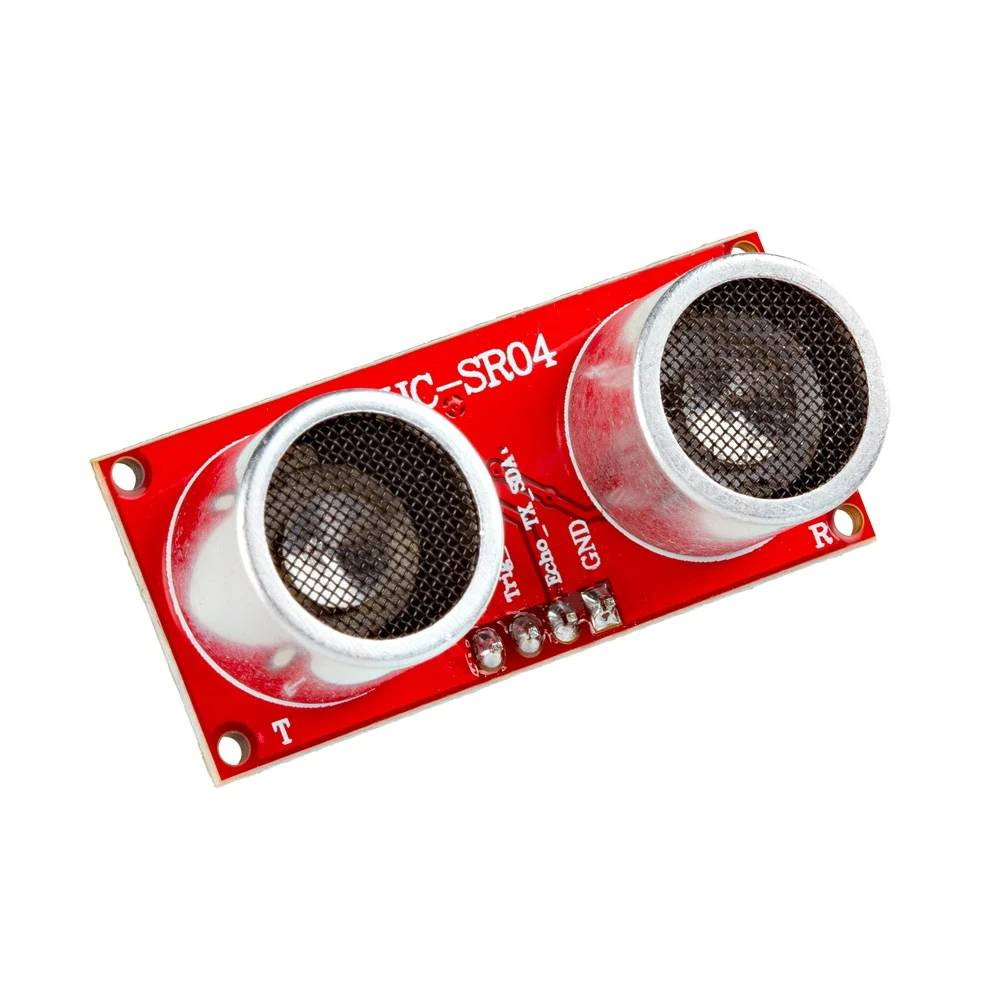

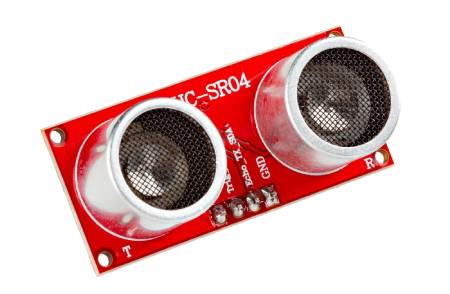

Ultrazvukový senzor vzdálenosti HC-SR04 2 - 400 cm - SparkFun SEN-28798.
Ultrazvukový senzor vzdálenosti je napájen napětím 3,3 V až 5 V.
Hlavní vlastnosti senzoru vzdálenosti
- Bezkontaktní měření : měření vzdálenosti bez fyzického kontaktu s objektem
- Široký rozsah měření : podporuje vzdálenosti od 2 cm do 4 m
- Vysoká přesnost : přesnost měření až 3 mm
- Napájení 3,3 V a 5 V : kompatibilní s mnoha vývojovými platformami
- Provozní frekvence 40 kHz : stabilní a rychlé měření vzdálenosti
- Dodatečný filtrační systém : snižuje nestabilní a skokové hodnoty
- Jednoduché ovládání : komunikace přes piny Trigger a Echo
- Kompaktní design : malé rozměry usnadňují instalaci v DIY projektech a robotech
Zapojení pinů a kompatibilita senzoru HC-SR04

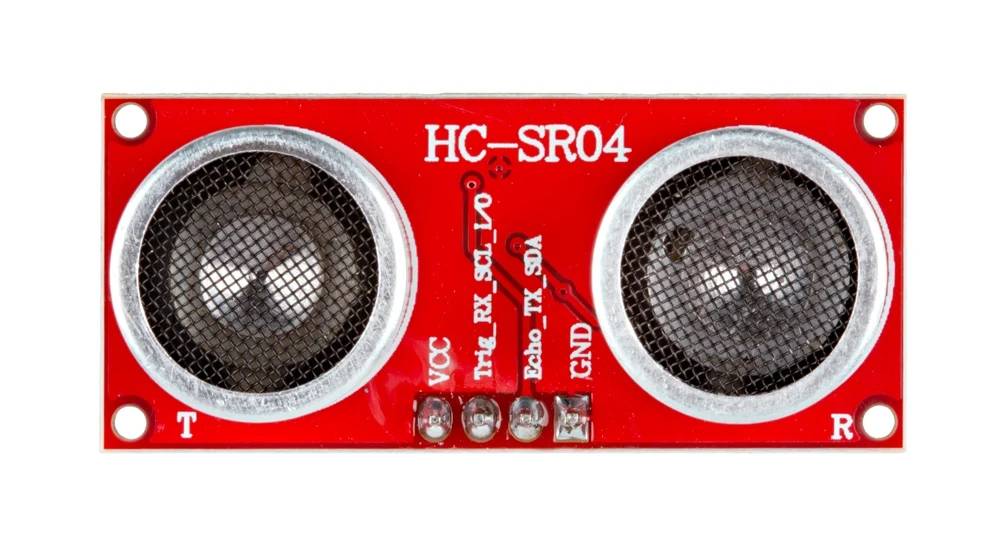

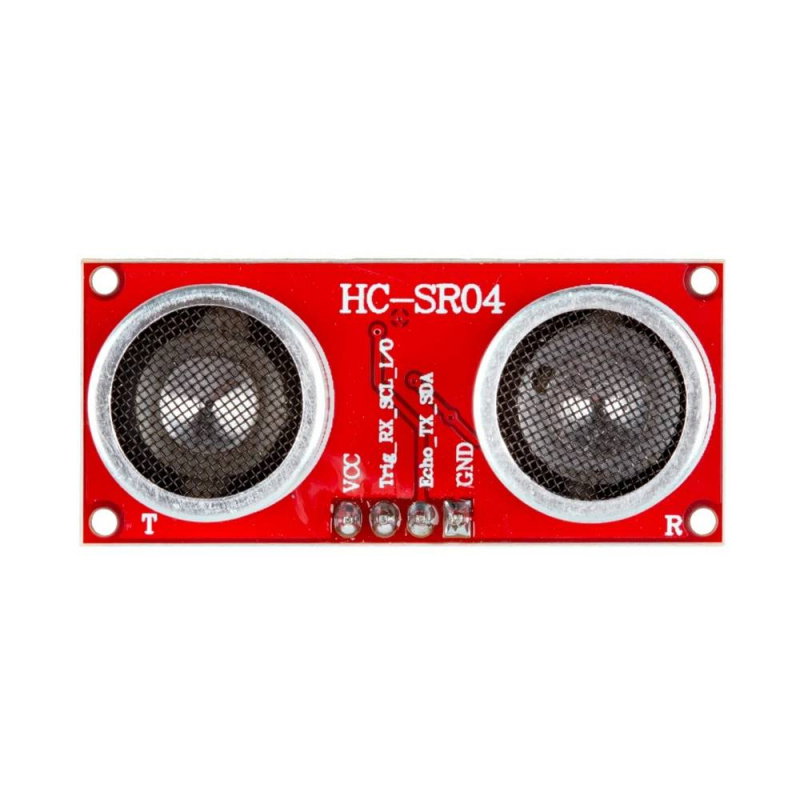

Modul má čtyři základní piny pro rychlou integraci s elektronickými systémy. Pin VCC napájí modul napětím mezi 3,3 V a 5 V , GND slouží k uzemnění systému a piny Trig a Echo se používají ke spouštění měření a přijímání zpětné vazby. Senzor je kompatibilní s oblíbenými vzdělávacími a prototypovacími platformami, jako jsou Arduino , SparkFun RedBoard , micro:bit , ESP32 , ESP8266 a Raspberry Pi . Díky jednoduchému TTL rozhraní jej lze ovládat prakticky jakýmkoli mikrokontrolérem vybaveným digitálními vstupy a výstupy. Modul je také ideální pro robotické projekty, automatizační systémy a inteligentní zařízení IoT.

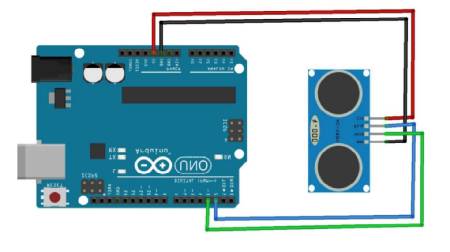

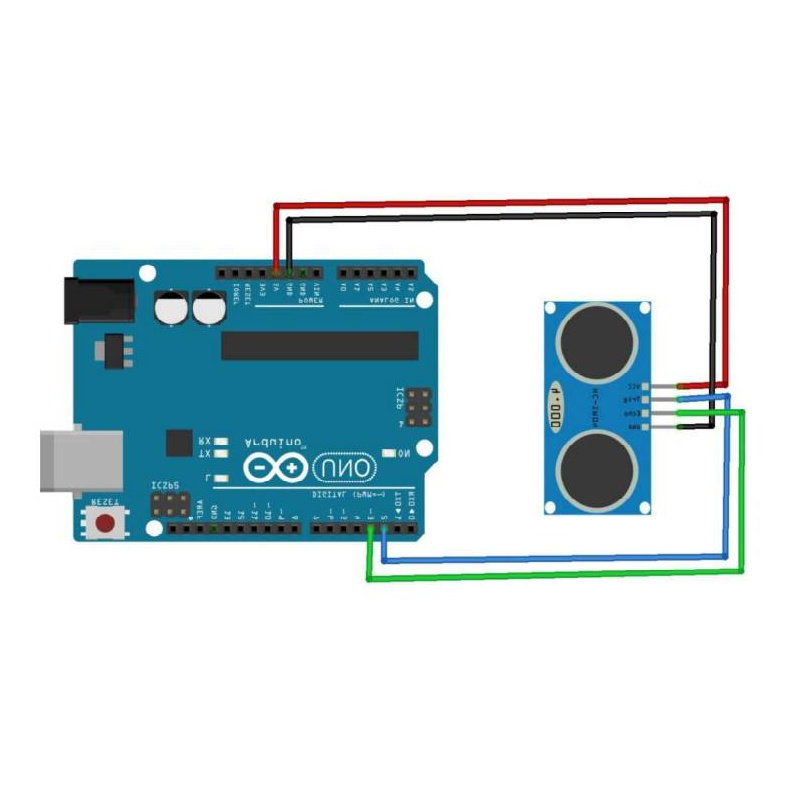

Schéma zapojení senzoru k Arduinu.
Senzor HC-SR04 se používá v mobilních robotech pro detekci překážek a autonomní navigaci.
Technické specifikace senzoru
- Provozní napětí: 3,3 V až 5 V DC
- Spotřeba proudu: 15 mA
- Provozní frekvence: 40 kHz
- Rozsah měření: od 2 cm do 400 cm
- Přesnost měření: až 3 mm
- Úhel měření: 15°
- Spouštěcí signál: TTL 10 µs pulz
- Typ signálu ozvěny: TTL signál úměrný vzdálenosti
- Rozhraní: Spouštěč / Ozvěna
- Barva: červená
- Rozměry: 45 x 20 x 15 mm
Obsah sady
- 1x Ultrazvukový senzor vzdálenosti HC-SR04-R
