Popis produktu: INA3221 - senzor proudu a napětí 0 - 26 V DC 3,2 A - 3kanálový - I2C - STEMMA QT / Qwiic - Adafruit 6062
Modul Adafruit INA3221 je navržen pro pohodlné monitorování napájení v elektronických projektech, bateriových systémech, vestavěných systémech a testovacích zařízeních. Modul měří napětí na straně vysokého napětí i odběr stejnosměrného proudu pro tři nezávislé kanály , což umožňuje ovládat více napájecích zdrojů pomocí jednoho senzoru . Deska používá boční rezistory 0,05 Ω s tolerancí 1 % a 13bitový ADC poskytuje rozlišení měření proudu 0,4 mA . Mezi další funkce patří alarmové výstupy, adresování I2C a připravené knihovny pro Arduino a CircuitPython/Python , což usnadňuje implementaci modulu v praktických aplikacích.

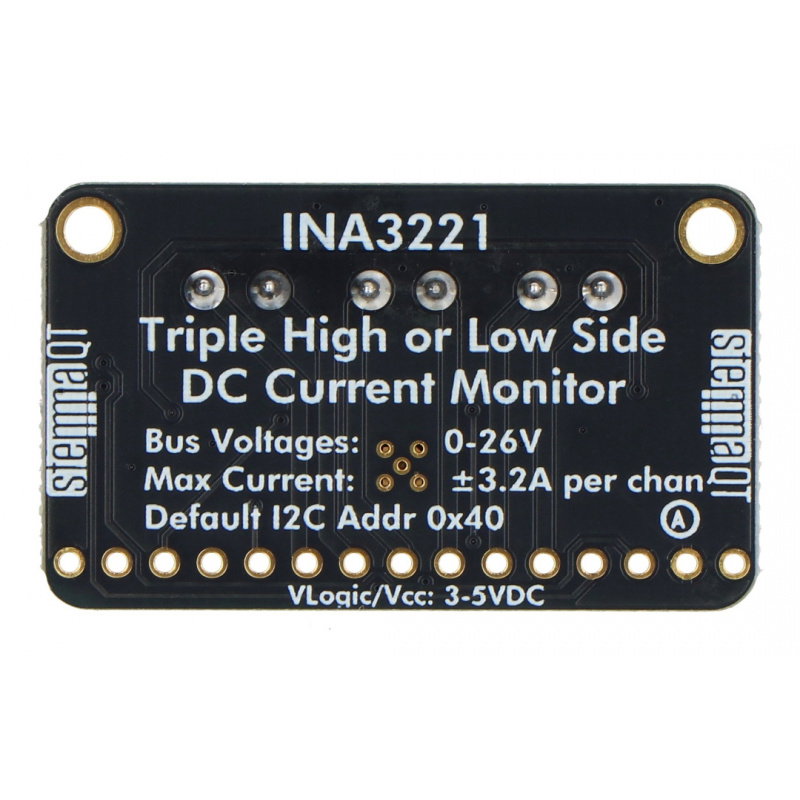

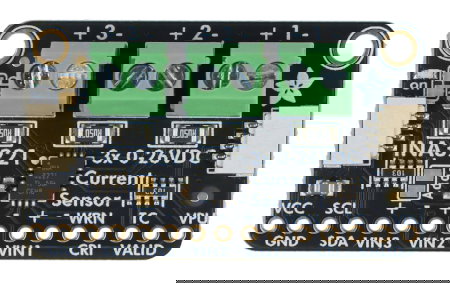

INA3221 - senzor proudu a napětí 0 - 26 V DC 3,2 A - 3kanálový - I2C - STEMMA QT / Qwiic - Adafruit 6062.
INA3221 umožňuje měřit napětí na straně vysokého napětí a také spotřebu stejnosměrného proudu až tří napájecích zdrojů .
Hlavní vlastnosti senzoru
- Tři měřicí kanály : umožňují simultánní monitorování tří nezávislých elektrických vedení
- Měření napětí od 0 V do 26 V : umožňuje sledovat napětí sběrnice v širokém rozsahu
- Měření proudu až ±3,2 A na kanál : díky vestavěným bočníkovým rezistorům 0,05 Ω
- Vysoce přesná měření : přesnost dosahuje přibližně ±1 %, maximální chyba zesílení je 0,25 % a maximální ofsetové napětí je ±80 µV
- Měření na straně vysokého a nízkého napětí : usnadňuje analýzu odběru proudu bez narušení referenčního zemního vodiče systému
- Rozhraní I2C : jednoduchý způsob komunikace s mikrokontrolérem a jednodeskovým počítačem
- STEMMA QT / Qwiic : rychlé připojení bez nutnosti pájení signálních vodičů
- Programovatelné výstrahy : dostupné výstražné linky a signalizace překročení provozních parametrů
- Podporuje logiku 3V a 5V : modul lze napájet od 2,7V do 5,5V
- Možnost změny adresy I2C : výchozí adresa 0x40, po připájení jumperu 0x41
Zapojení pinů a rozhraní modulu INA3221

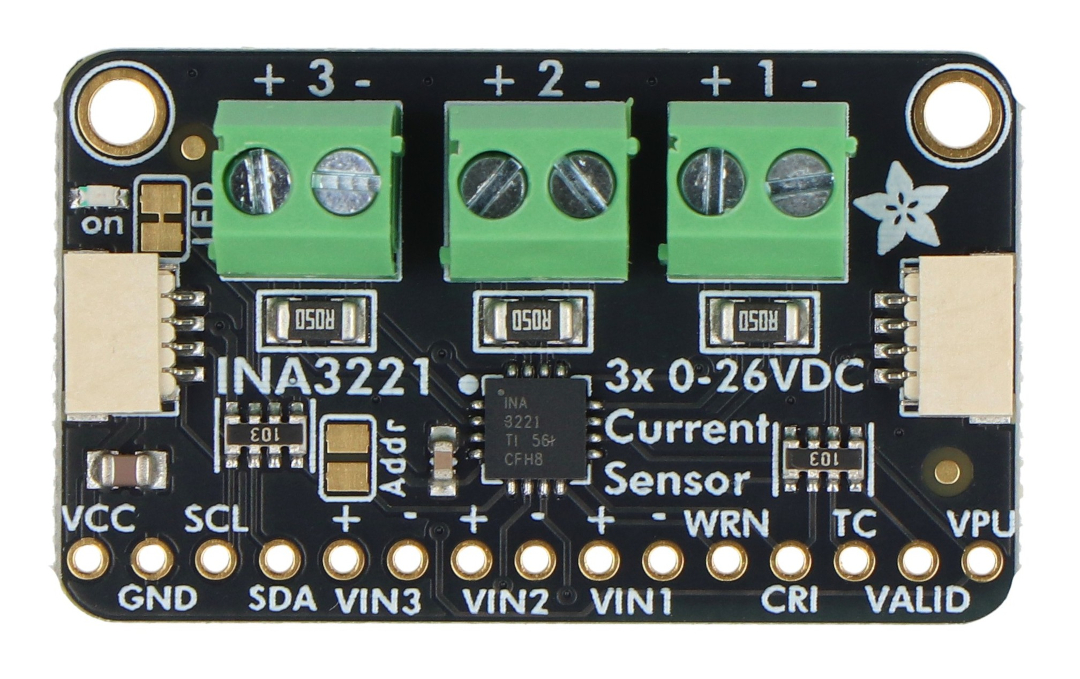

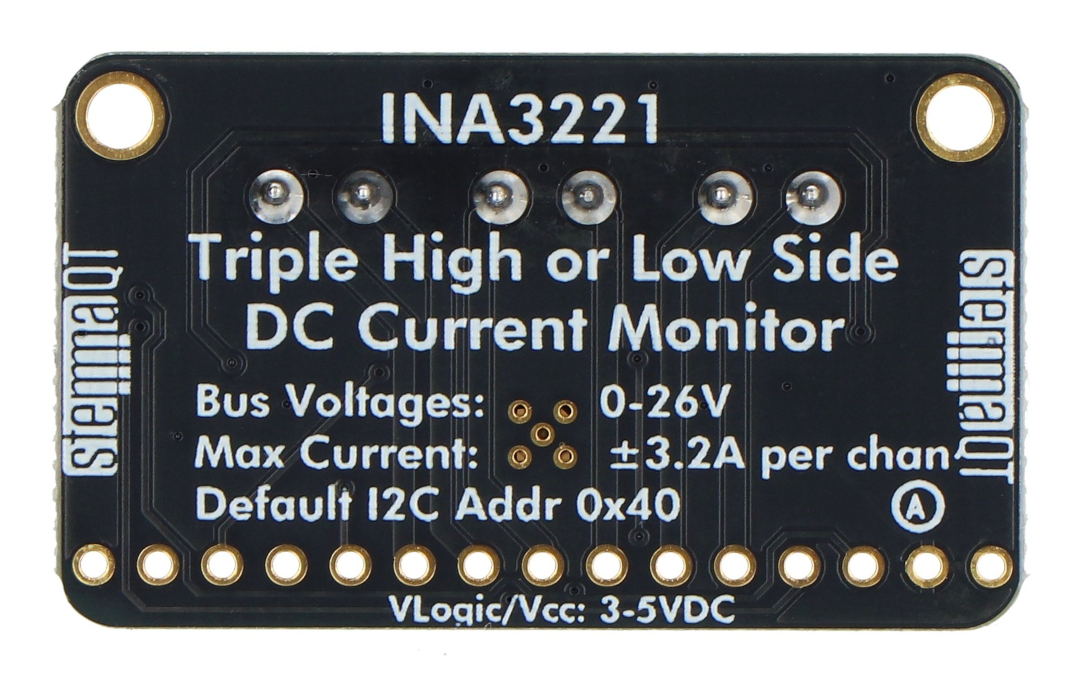

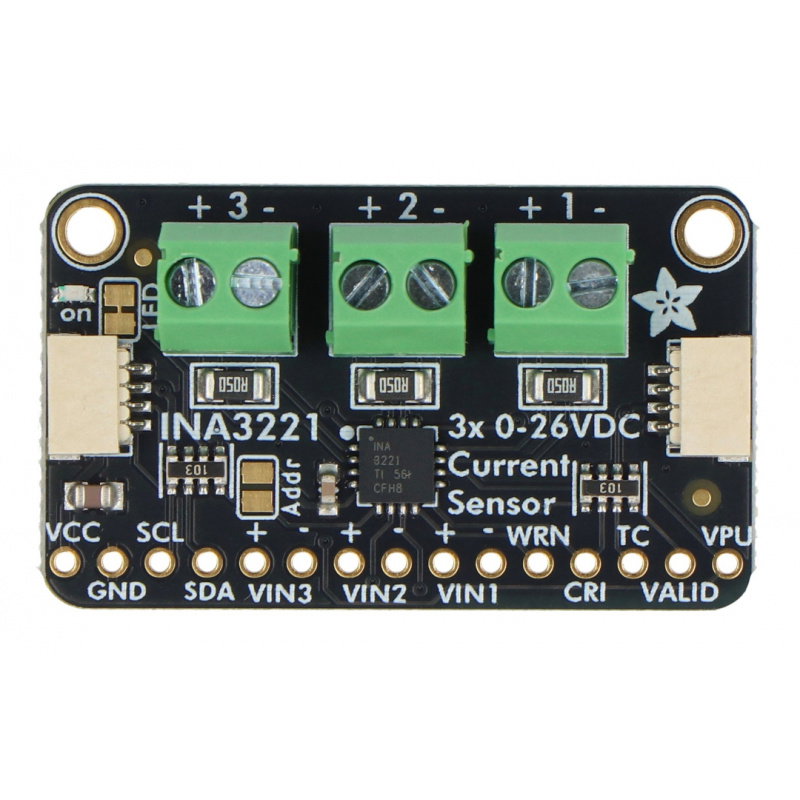

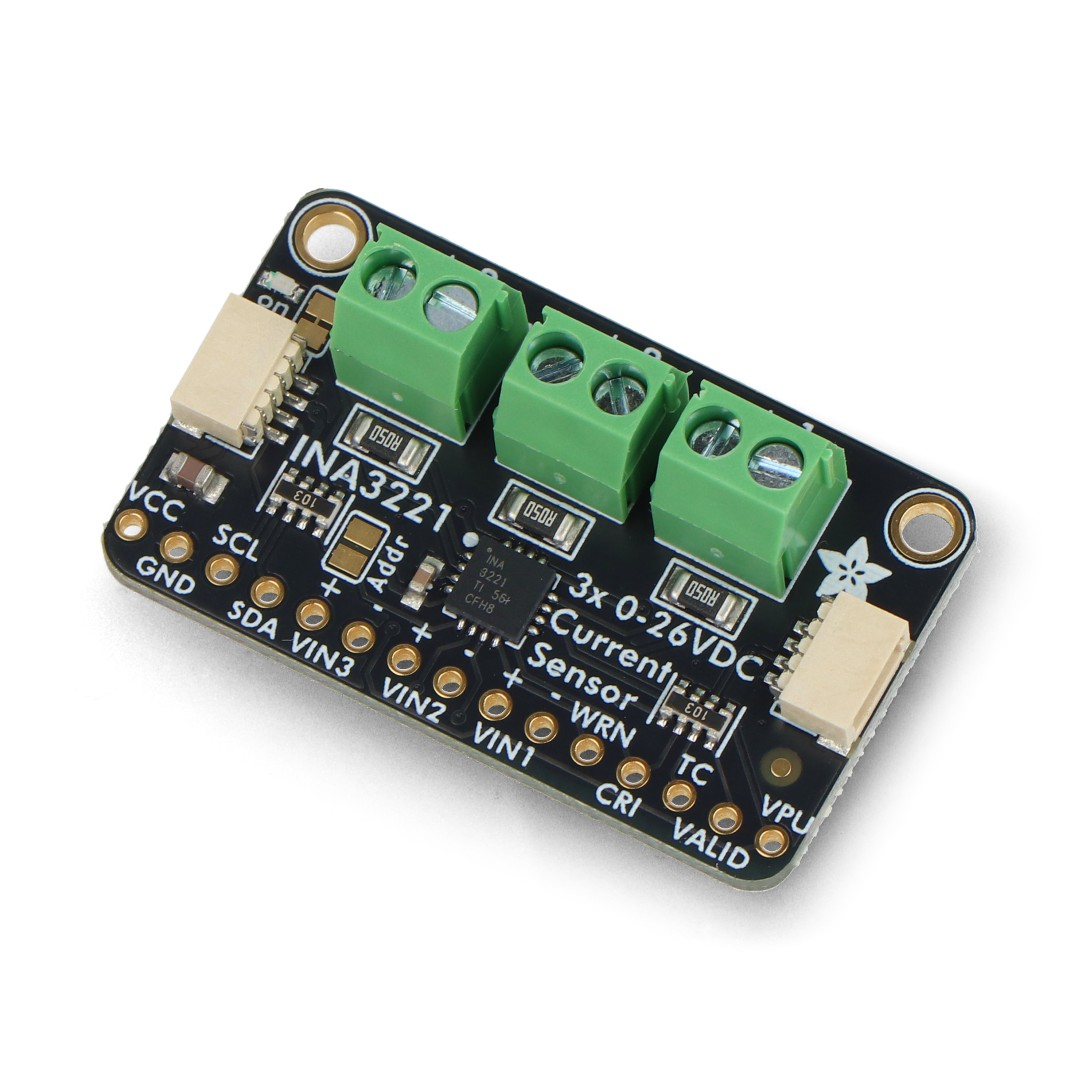

Modul je vybaven jasně označenými napájecími a komunikačními piny , což usnadňuje a urychluje integraci do projektu. Piny VCC , GND , SDA a SCL se používají pro základní ovládání a deska obsahuje také dva Konektory STEMMA QT zjednodušují připojení ke kompatibilním vývojovým deskám a příslušenství. K dispozici jsou také tři vstupní kanály , VIN1 , VIN2 a VIN3 , každý s kladným a záporným vodičem, což umožňuje nezávisle měřit napětí a proud pro tři obvody. Deska také obsahuje piny přerušení, WRN , CRI , TC a VALID , což umožňuje vývoj pokročilejších systémů monitorování napájení. Tyto piny dokáží detekovat překročení prahových hodnot proudu, nesprávné sekvence zapínání nebo integritu napětí. Další funkcí je adresní propojka , která umožňuje změnit adresu I2C a usnadňuje použití více než jednoho modulu na stejné sběrnici.

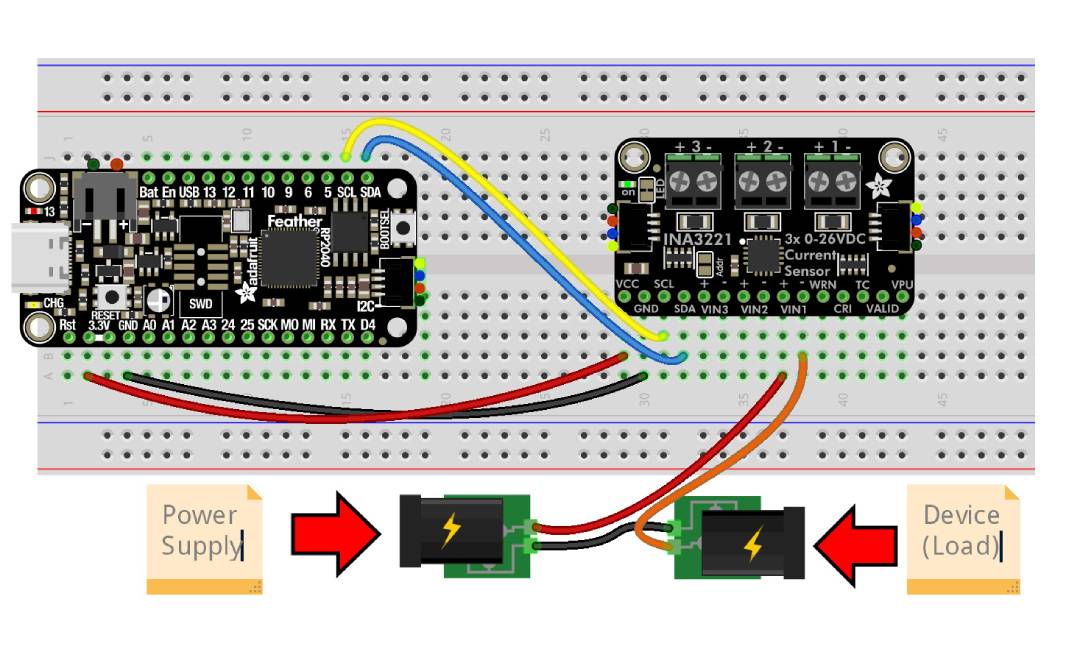

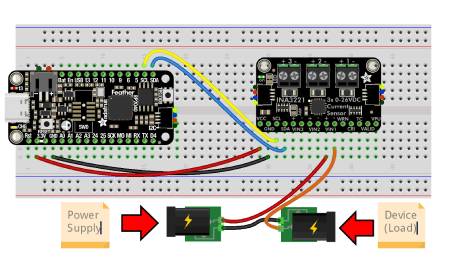

Příklad zapojení s deskou Feather RP2040.
Modul dokáže měřit proud na straně vysokého i nízkého napětí, až do 26 V DC, při napájení 3 V nebo 5 V.
Kompatibilita a programování proudových senzorů
Adafruit INA3221 spolupracuje s mnoha populárními platformami, jako jsou Arduino , Raspberry Pi , desky CircuitPython a další mikrokontroléry, které podporují sběrnici I2C . Kompatibilita s logikou 3V a 5V umožňuje snadnou integraci jak s jednoduchými hobby projekty, tak s pokročilejšími měřicími systémy. Konektory STEMMA QT/Qwiic dále urychlují integraci s moderními vývojovými sadami. Výrobce poskytuje hotové knihovny pro Arduino a CircuitPython/Python , což výrazně zkracuje dobu implementace. Odečítání napětí sběrnice, napětí bočníku a proudu pro každý kanál lze provést pomocí několika jednoduchých příkazů. Díky tomu je modul vhodný jak pro výuku programování elektroniky, tak pro projekty vyžadující nepřetržité sledování spotřeby energie.
Technické specifikace senzoru proudu a napětí
- Měřicí systém: INA3221
- Počet měřicích kanálů: 3
- Rozsah měření napětí sběrnice: 0 V až 26 V
- Rozsah měření proudu: až ±3,2 A na kanál
- Paralelní rezistory: 0,05 Ω, tolerance 1 %
- Maximální vstupní diferenciální napětí: ±163,8 mV
- Rozlišení měření proudu: 0,4 mA
- ADC: 13bitový
- Maximální ofsetové napětí: ±80 µV
- Maximální chyba zesílení: 0,25 %
- Komunikační rozhraní: I2C
- Výchozí adresa I2C: 0x40
- Alternativní adresa I2C: 0x41
- Napájecí napětí modulu: 2,7 V až 5,5 V
- Podporované logické úrovně: 3V a 5V
- Komunikační konektory: STEMMA QT / Qwiic
- Výstupy alarmů: WRN, CRI, TC, VALID
- Rozměry: 38,6 × 22,9 × 10,5 mm
- Hmotnost: 5,8 g
Obsah sady

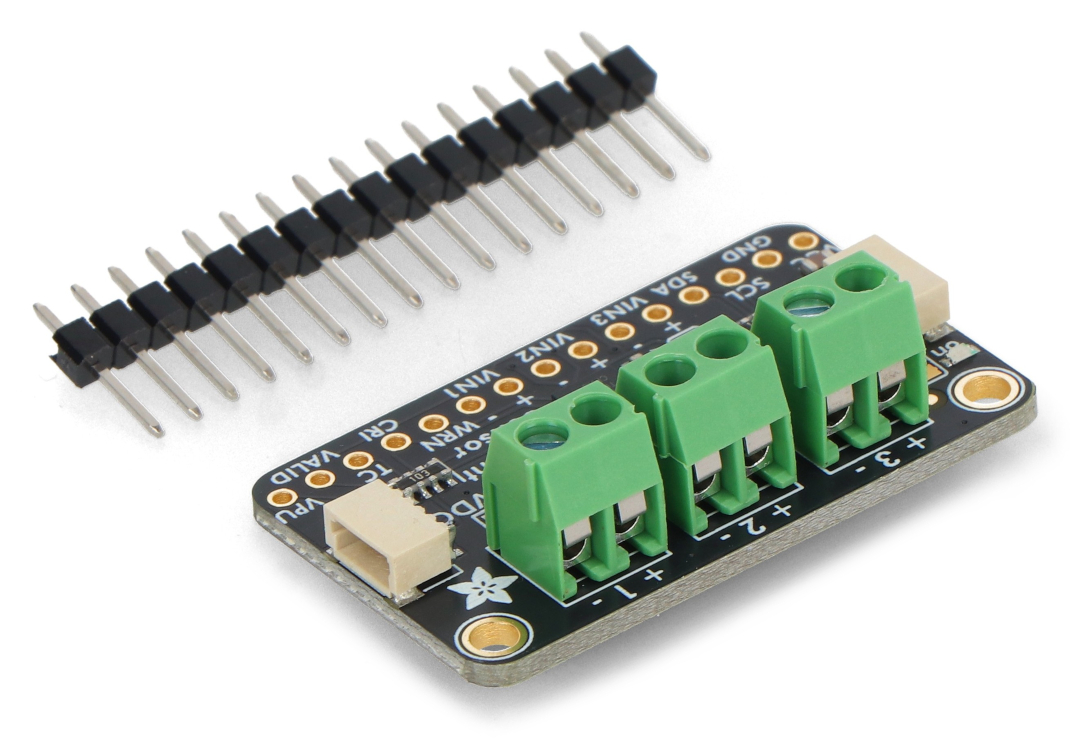

- Modul Adafruit INA3221
- Zlatý proužek

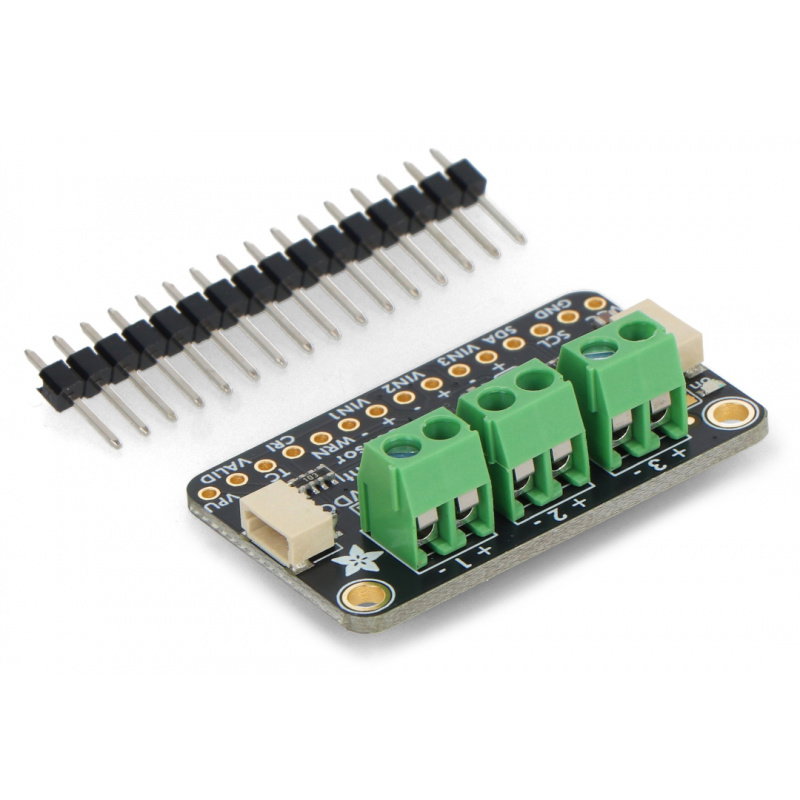

Prvky obsažené v sadě.
