Popis produktu: Grove - 2kanálový indukční senzor LDC1612 - Seeedstudio 101020599
Senzor využívá čip Texas Instruments LDC1612 , 28bitový převodník pro měření indukčnosti , který umožňuje vysoce přesnou detekci změn elektromagnetického pole generovaného snímací cívkou. Na rozdíl od tradičních senzorů přiblížení modul nevyžaduje kontakt s objektem a efektivně detekuje vodivé prvky, zejména kovy. Systém analyzuje parametry rezonančního LC obvodu tvořeného cívkou a kondenzátorem . Jak se kovový objekt přibližuje k cívce, mění se energie potřebná k udržení kmitání, což umožňuje určit přítomnost nebo vzdálenost objektu. Senzor nabízí dva měřicí kanály , podporu pro vzdáleně umístěné cívky a široký frekvenční rozsah od 1 kHz do 10 MHz .

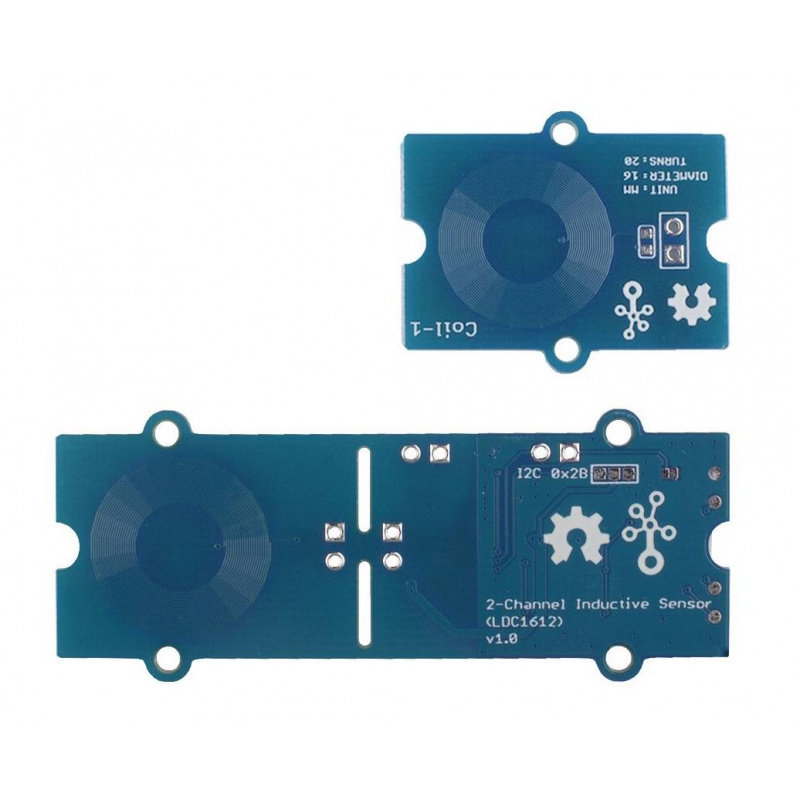

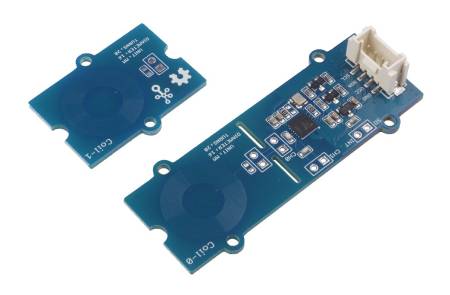

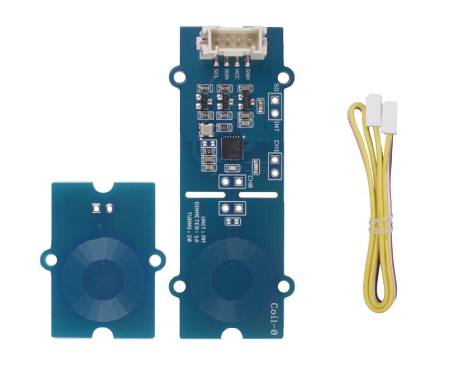

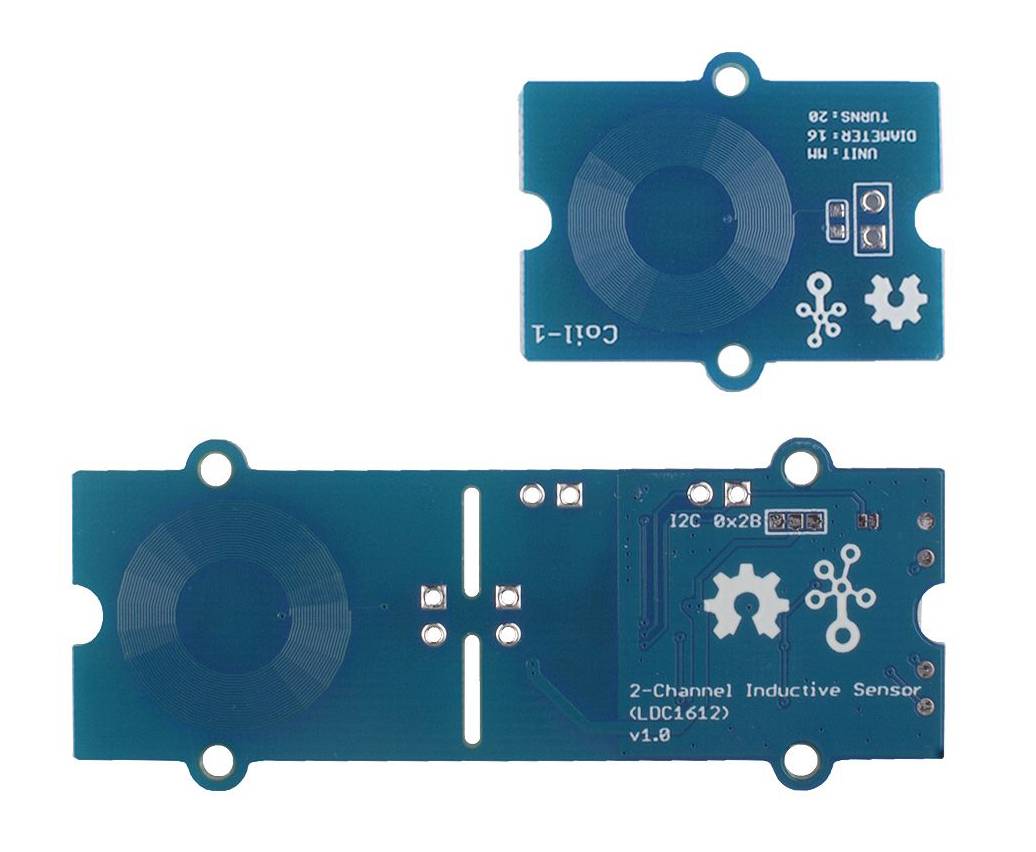

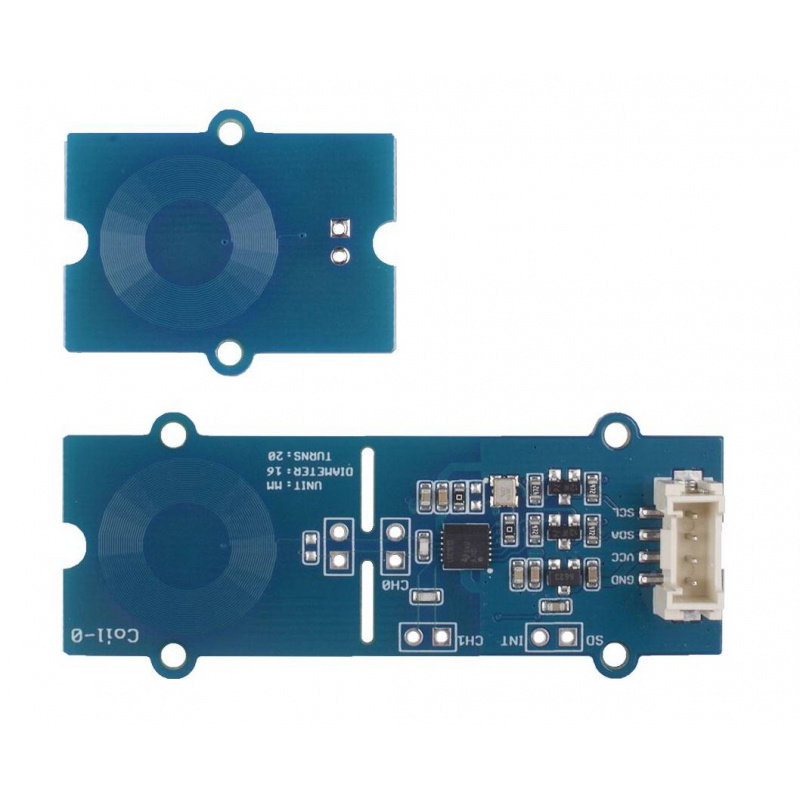

Grove - 2kanálový indukční senzor LDC1612 - Seeedstudio 101020599.

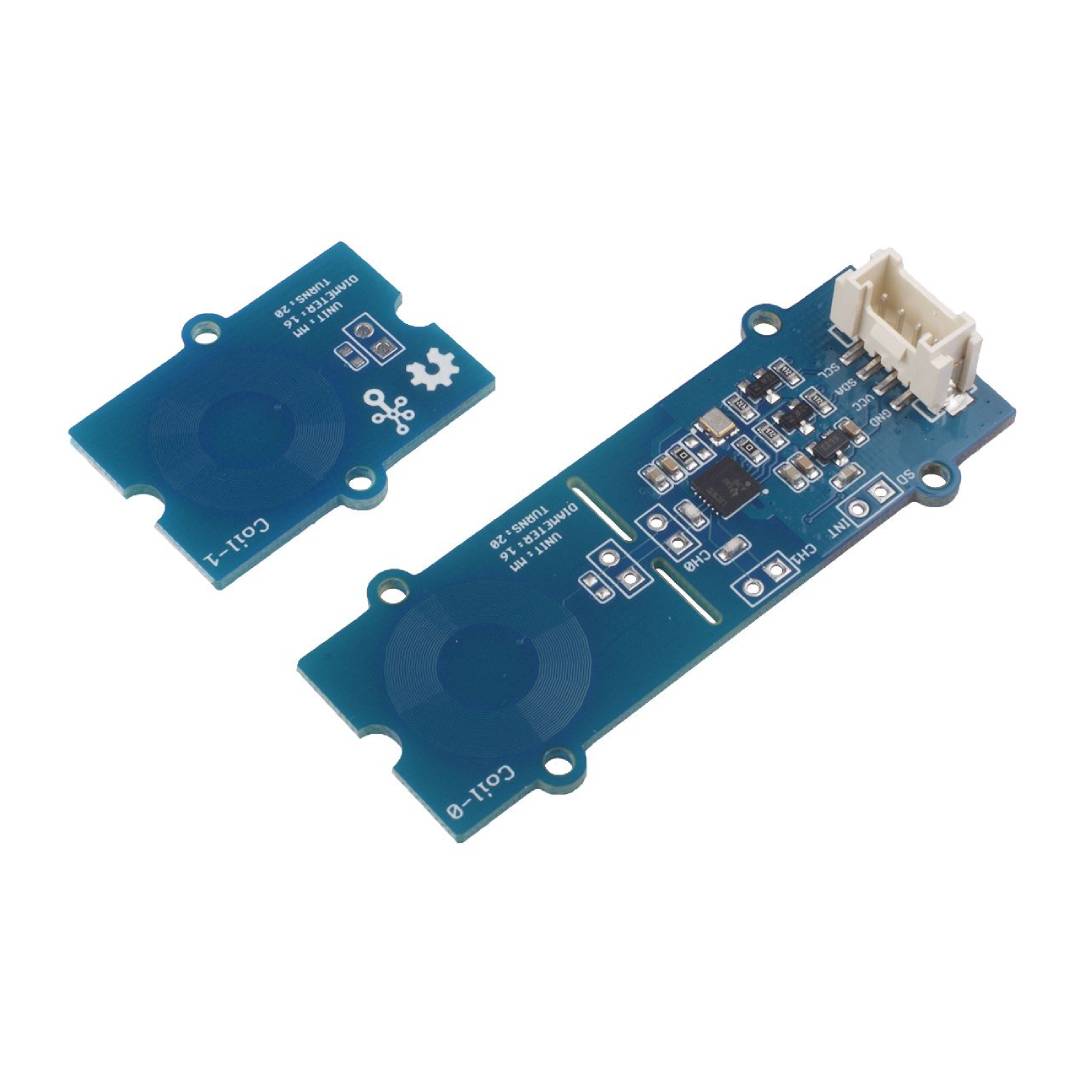

Srdcem modulu je čip Texas Instruments LDC1612.
Hlavní vlastnosti senzoru
- Texas Instruments LDC1612 : 28bitový indukční převodník pro měření s vysokým rozlišením
- Dva nezávislé měřicí kanály : možnost současného provozu dvou indukčních cívek
- Detekce kovových předmětů : bezkontaktní detekce vodičů a kovových prvků
- Široký frekvenční rozsah : podporuje senzory pracující od 1 kHz do 10 MHz
- Vysoká odolnost proti rušení : necitlivý vůči stejnosměrným magnetickým polím a permanentním magnetům
- Práce v náročných podmínkách : schopnost kompenzovat stárnutí a vlivy prostředí
- Nízká spotřeba energie : 35 µA v režimu spánku a 200 nA v režimu vypnutí
- Konektor Grove : rychlé připojení bez pájení
- Napájení 3,3 V nebo 5 V : kompatibilní s oblíbenými vývojovými platformami
- Umístění vzdáleného senzoru : možnost přesunutí měřicího prvku více než 20 cm od řídicí elektroniky

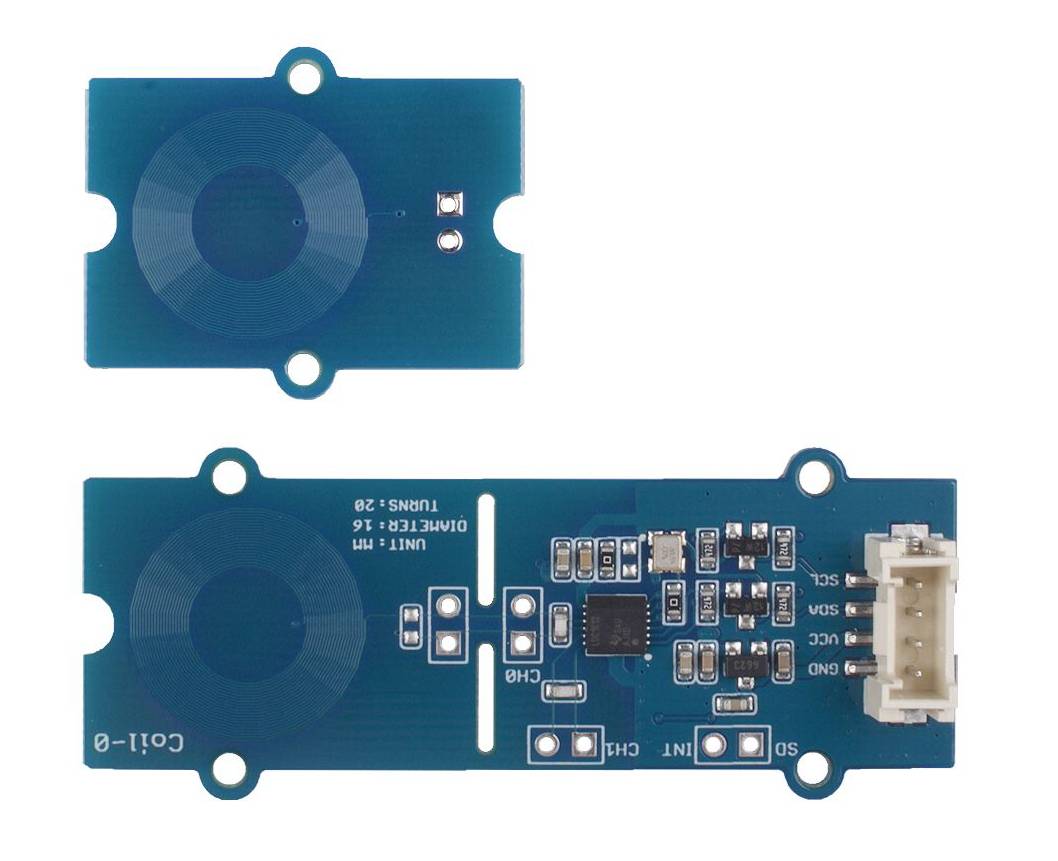

Groveovy piny a komunikační rozhraní
Modul je vybaven standardním 4pinovým konektorem Grove využívajícím sběrnici I2C . To výrazně zjednodušuje integraci s Arduinem, Seeeduino, Raspberry Pi a dalšími mikrokontroléry podporujícími komunikaci I2C. Mezi dostupné piny patří linka VCC pro napájení modulu 3,3 V nebo 5 V , GND pro systémovou zem a signály SDA a SCL zodpovědné za přenos dat a hodinový signál sběrnice I2C. Výchozí adresa zařízení je 0x2B , ale s vhodnou konfigurací ji lze změnit na 0x2A . Deska navíc obsahuje pin INT pro přerušení, která signalizují dokončení měření. což umožňuje optimalizovat provoz mikrokontroléru a snížit spotřebu energie.
Senzor se používá v dotykových rozhraních, enkodérech, systémech detekce kovů a průmyslové automatizaci.

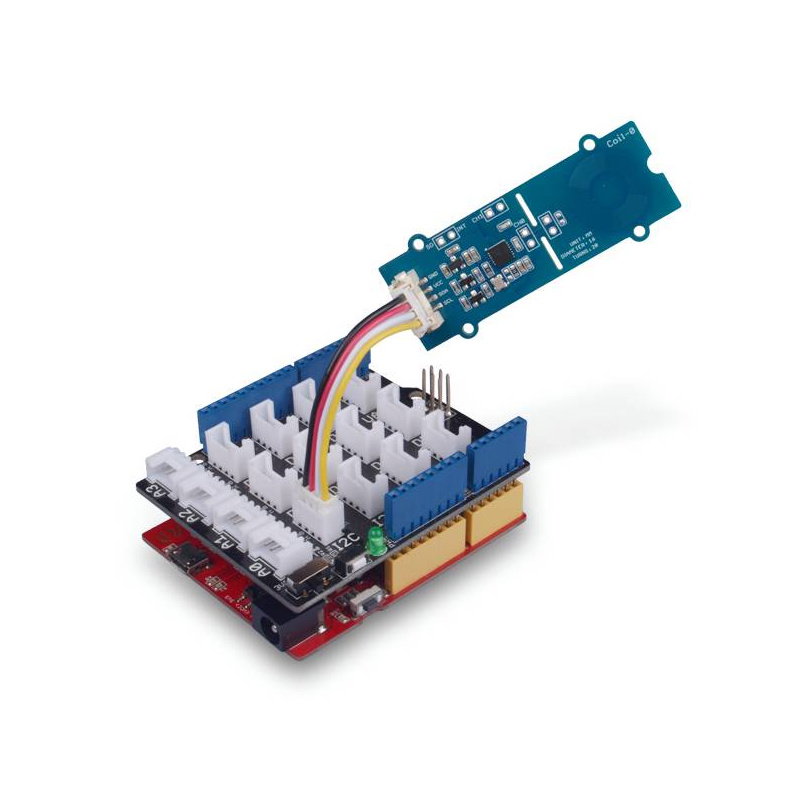

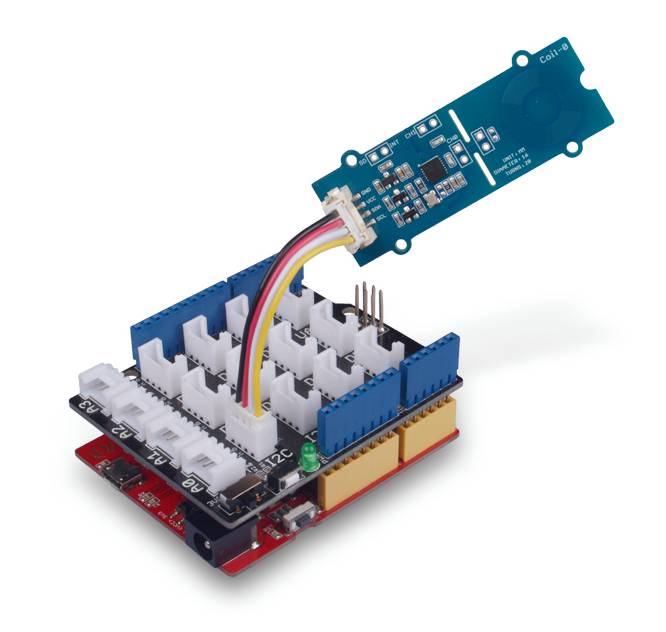

Konektor Grove výrazně zjednodušuje integraci s deskami Arduino a dalšími mikrokontroléry podporujícími komunikaci I2C.
Programování senzoru LDC1612
Výrobce poskytuje hotovou knihovnu pro prostředí Arduino , což znamená, že pro zahájení práce s modulem není nutná pokročilá konfigurace. Knihovna umožňuje rychlé čtení hodnot indukčnosti, podporu pro jeden nebo dva měřicí kanály a konfiguraci provozních parametrů systému. Modul lze použít k měření vzdálenosti kovových objektů, k vytváření bezdotykových tlačítek, rotačních enkodérů, posuvníků a systémů pro detekci kovů. Načtené hodnoty lze přímo analyzovat v uživatelském programu a na jejich základě řídit rozhodnutí. Díky komunikaci I2C lze senzor integrovat nejen s Arduinem , ale také s Raspberry Pi , ESP32 , STM32 a dalšími mikrokontroléry vybavenými příslušnými sběrnicovými knihovnami.
Technické specifikace senzoru
- Integrovaný obvod: Texas Instruments LDC1612
- Typ senzoru: indukční
- Počet kanálů: 2
- Rozlišení převodníku: 28 bitů
- Napájecí napětí: 3,3 V / 5 V
- Komunikační rozhraní: I2C
- Výchozí adresa I2C: 0x2B
- Konfigurovatelná adresa I2C: 0x2A
- Podporovaný frekvenční rozsah senzoru: 1 kHz až 10 MHz
- Nejlepší detekční dosah: 15 mm
- Maximální vzdálenost měřené části: přes 20 cm
- Průměr cívky: 16 mm
- Počet závitů cívky: 20
- Teplota spoje: -55 °C až 150 °C
- Režim spánku: 35 µA
- Režim vypnutí: 200 nA
- Rozměry: 130 x 90 x 9,5 mm
- Hmotnost: 9 g

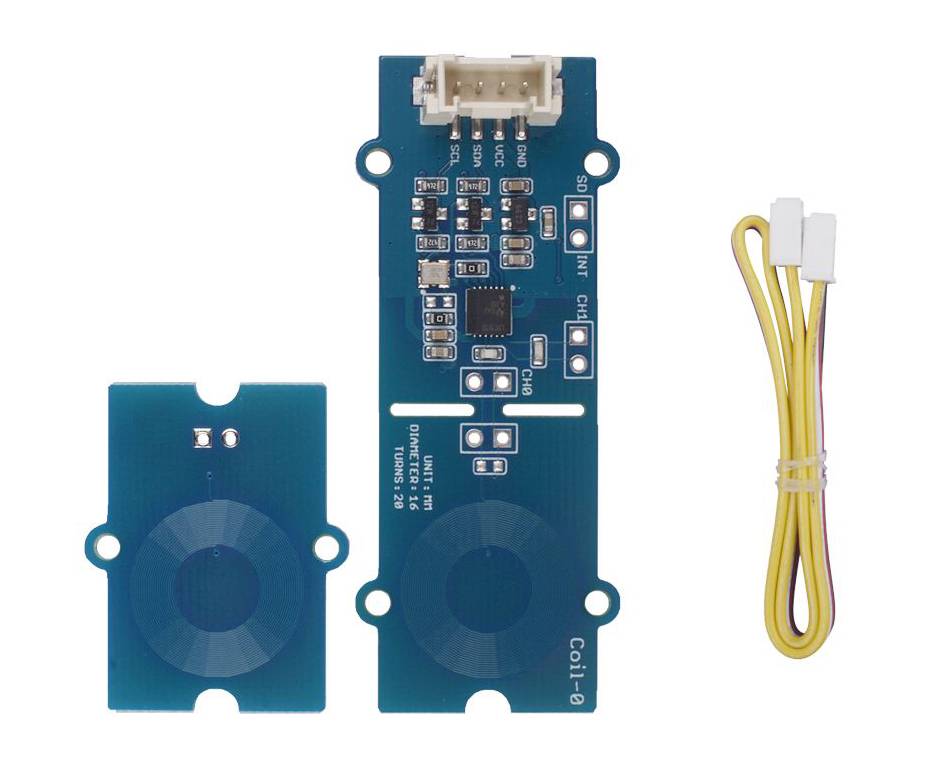

Obsah sady
- 1x Grove - 2kanálový indukční senzor LDC1612 - Seeedstudio 101020599
- 1x Kulatá indukční cívka
- 1x Grove kabel

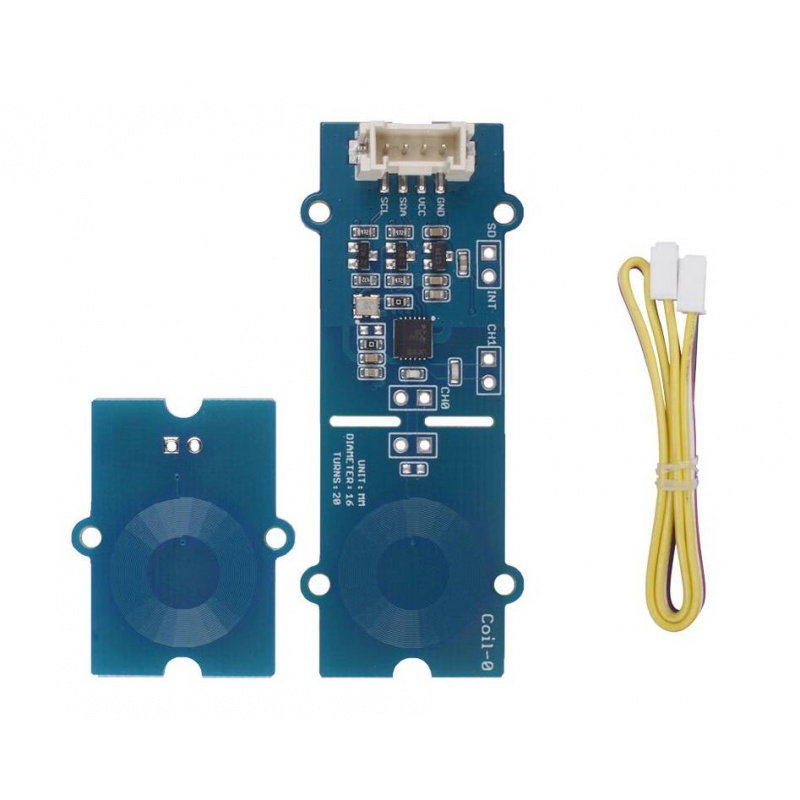

Prvky obsažené v sadě.
