Popis produktu: Snímač vlhkosti půdy - I2C Qwiic - SparkFun SEN-24409
Senzor půdní vlhkosti SparkFun s rozhraním Qwiic I2C je modul určený pro monitorování hydratace půdy , substrátu a podobných materiálů. Měření je založeno na vodivosti – čím více vody v substrátu, tím nižší je odpor mezi měřicími body a tím vyšší je naměřený signál . Vestavěný mikrokontrolér ATtiny85 funguje jako analogově-digitální převodník pro sběrnici I2C, což umožňuje rychlé připojení senzoru k deskám kompatibilním s Qwiic bez nutnosti pájení . Měřicí body jsou potaženy ENIG , chemickým zlatým povlakem na niklu, který zvyšuje odolnost proti korozi ve vlhkém prostředí. Modul je vhodný pro automatické zavlažovací systémy, chytré květináče, domácí skleníky, projekty IoT a vzdělávací systémy s mikrokontroléry.

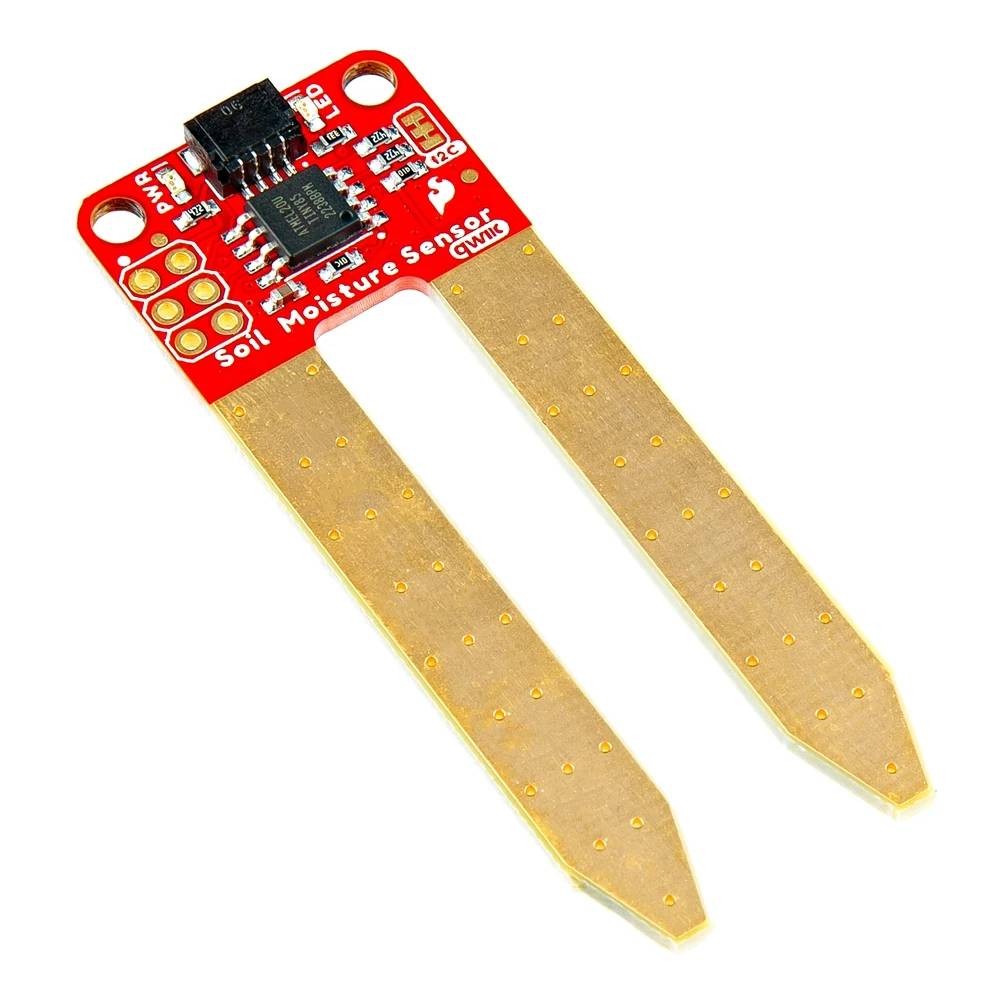

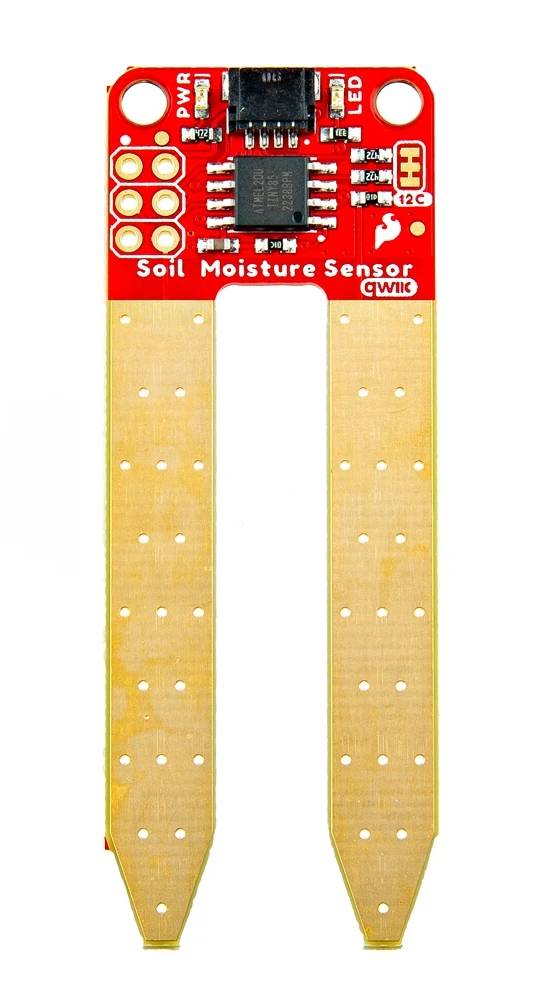

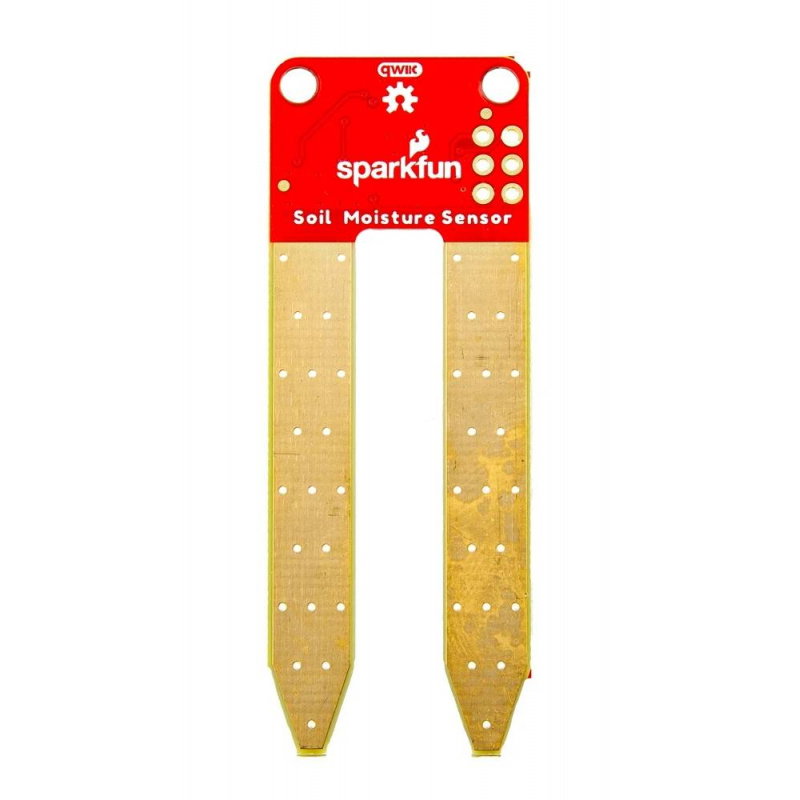

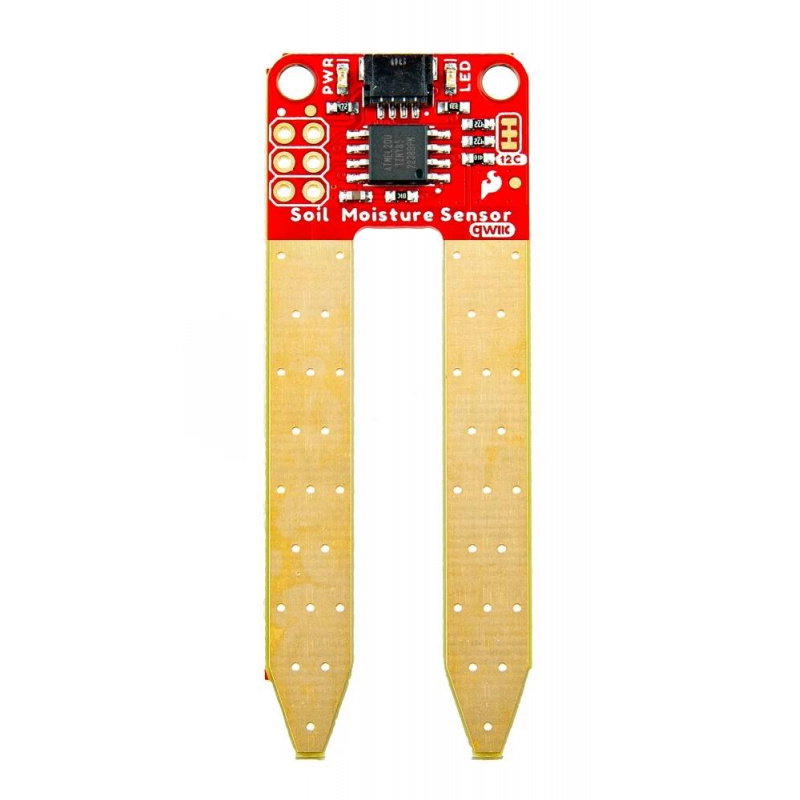

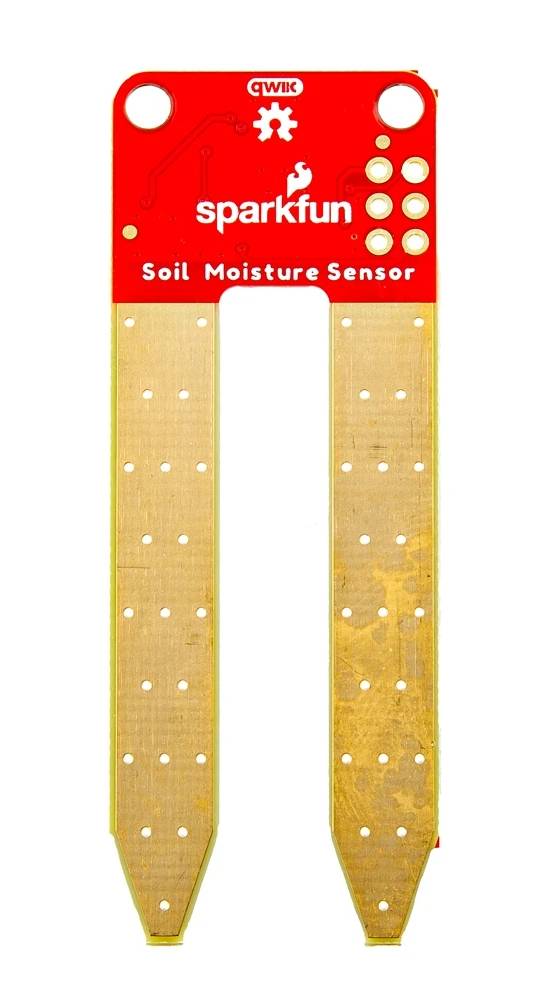

Snímač vlhkosti půdy - I2C Qwiic - SparkFun SEN-24409.
Měřicí pole jsou pokryta vrstvou ENIG, která zlepšuje odolnost proti korozi ve vlhkém prostředí.
Hlavní vlastnosti senzoru vlhkosti půdy
- Měření vlhkosti půdy : detekce úrovně hydratace na základě vodivosti půdy
- Rozhraní I2C : pohodlná digitální komunikace s výchozí adresou 0x28
- Konektor Qwiic : Rychlé, bezpájkové připojení s kabelem Qwiic
- Vestavěný ATtiny85 : převod analogových signálů na data přenášená přes I2C
- Povrchová úprava ENIG : pozlacená měřicí pole pro zvýšenou odolnost proti korozi
- Výstupní programovací piny : mohou pracovat se standardním I2C nebo SPI
- I2C pull-up jumper : umožňuje deaktivovat pull-up rezistory při práci s více moduly
- Snadná integrace : kompatibilní s Arduinem, SparkFun RedBoard, Raspberry Pi, MicroPythonem a CircuitPythonem
Zapojení pinů a kompatibilita senzoru vlhkosti půdy
Modul se nejsnadněji připojuje přes konektor Qwiic , který vede k napájení, zemi a komunikačním linkám I2C. Toto připojení eliminuje potřebu pájení vodičů – jednoduše použijte kabel Qwiic a připojte senzor k desce, která tento standard podporuje, například SparkFun RedBoard Qwiic . Výchozí adresa I2C senzoru je 0x28 , což usnadňuje jeho identifikaci ve vašem projektu. Deska také obsahuje programovací piny, které umožňují používat standardní I2C nebo SPI a přeprogramovat mikrokontrolér ATtiny85. K dispozici je také propojka I2C pull-up rezistoru – lze ji odstranit, pokud na jedné sběrnici pracuje více zařízení Qwiic s vlastními pull-up rezistory. Senzor je kompatibilní s projekty používajícími desky kompatibilní s Arduino, SparkFun RedBoard, Raspberry Pi a MicroPython. CircuitPython a další mikrokontroléry, které podporují I2C.

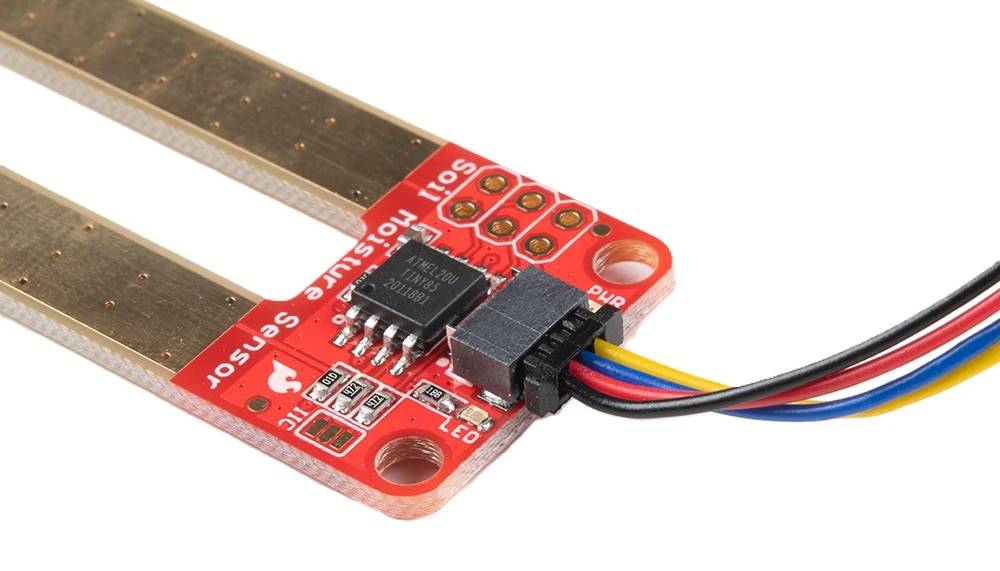

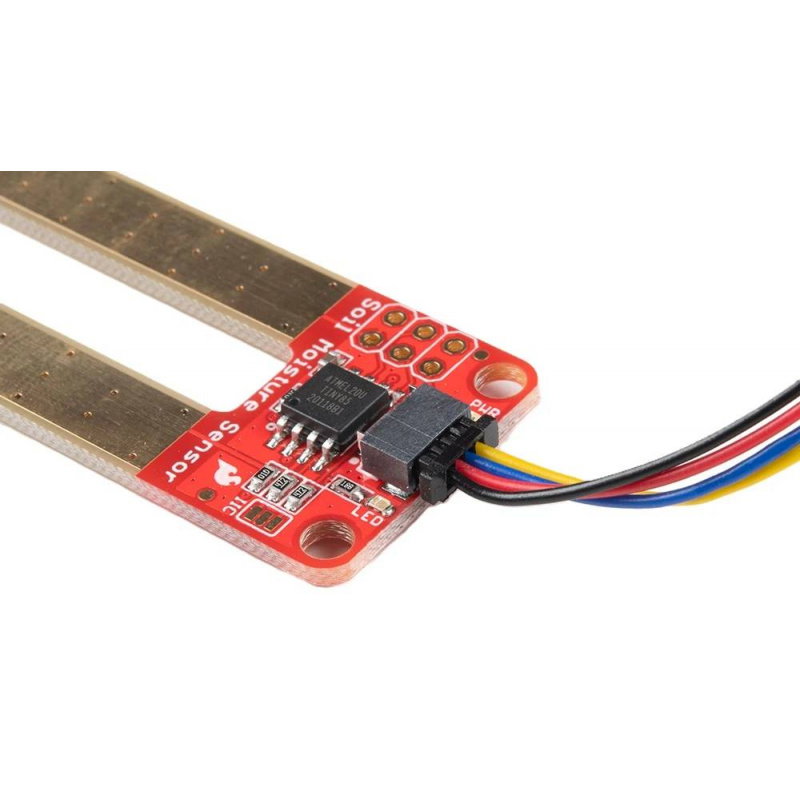

Senzor SparkFun lze k desce připojit pomocí konektoru Qwiic.
Před konečným použitím je vhodné provést kalibraci naměřených hodnot pro konkrétní typ půdy, protože různé substráty mohou dávat různé naměřené hodnoty.
Technické specifikace senzoru
- Komunikační rozhraní: I2C
- Výchozí adresa I2C: 0x28
- Konektor: 1x Qwiic
- Řídicí systém: ATtiny85
- Povrchová úprava měřicích sond: ENIG
- Další piny: programovací piny pro SPI nebo standardní I2C
- Propojka: I2C pull-up pro odpojení pull-up rezistorů
- Kompatibilita: Arduino, SparkFun RedBoard Qwiic, Raspberry Pi, MicroPython, CircuitPython, Qwiic System
Obsah sady
- 1x SparkFun senzor vlhkosti půdy
