Popis produktu: D42V55F5 - snižující měnič - 5 V 6 A - Pololu 5571
Převodník Pololu D42V55F5 je spínaný snižující ( step-down ) regulátor napětí , který efektivně snižuje vstupní napětí na stabilních 5 V. Na rozdíl od lineárních regulátorů nabízí výrazně vyšší energetickou účinnost , což se promítá do nižších tepelných ztrát a delší životnosti baterie. Systém podporuje široký rozsah vstupního napětí od 5 V do 60 V a je vybaven ochranou proti přehřátí, přetížení a přepólování. Maximální trvalý proud je 6 A.
V naší nabídce je i verze s výstupním napětím 5,3 V – podívejte se!

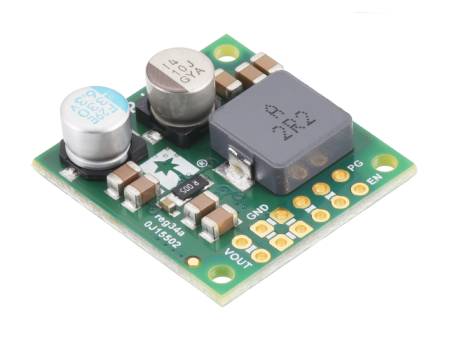

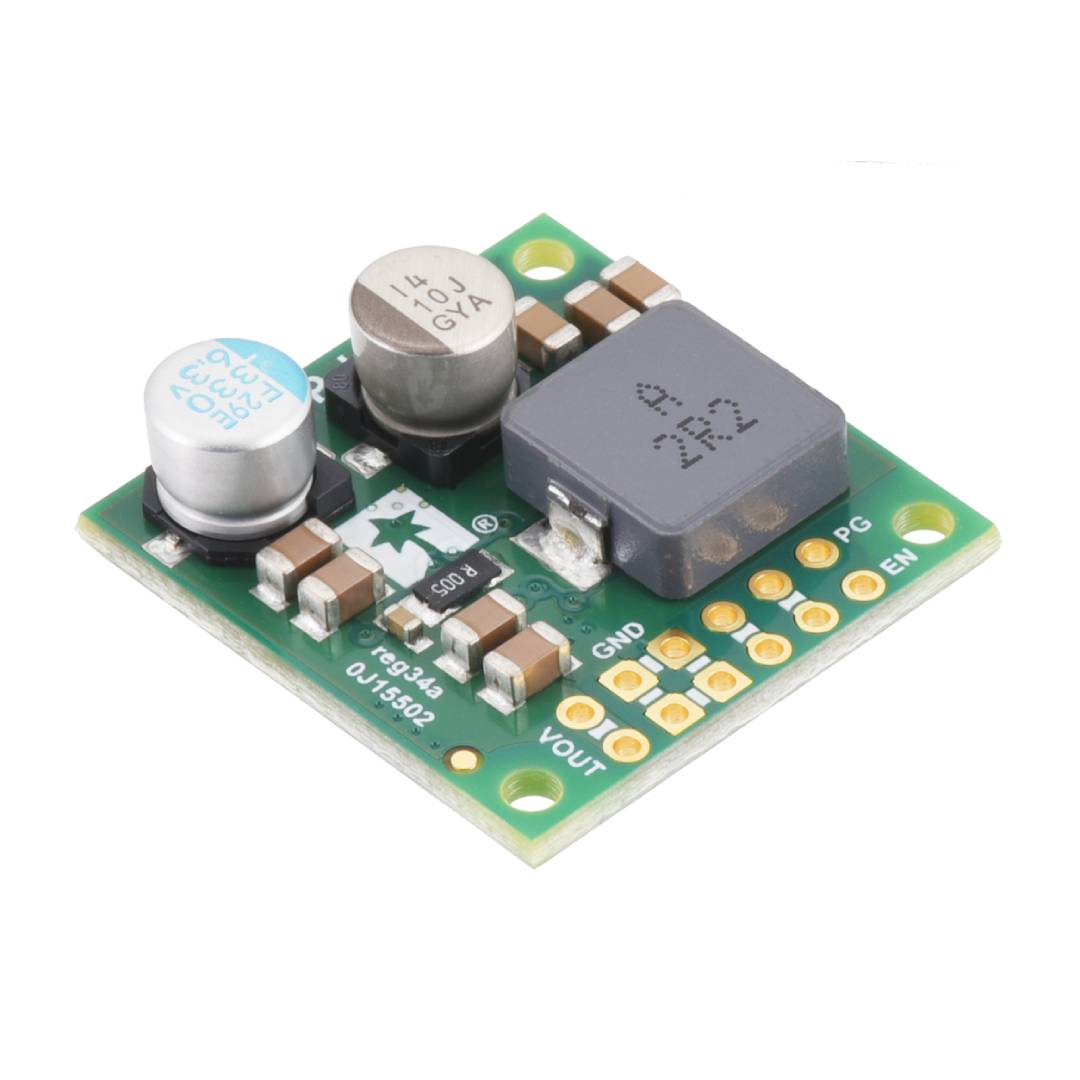

D42V55F5 - snižující měnič - 5 V 6 A - Pololu 5571.
Převodník poskytuje stabilní napětí 5 V s typickým výstupním proudem až 6 A.
Hlavní vlastnosti snižujícího měniče
- Rozsah vstupního napětí : 5V až 60V - široká kompatibilita
- Výstupní napětí : 5 V (konstantní) - stabilní napájení
- Výstupní proud : až 6 A - vysoká účinnost
- Účinnost : od 80 % do 95 % - nízké energetické ztráty
- Provozní frekvence : cca 400 kHz
- Klidový proud : < 0,4 mA
- Ochrana : tepelná, nadproudová, proti přepólování
- Měkký start : pozvolný start pod napětím
- Kompaktní rozměry : 25,4 x 25,4 x 9 mm
Zapojení pinů snižujícího měniče Pololu D42V55F5
Modul se vyznačuje standardní roztečí 2,54 mm pro snadnou integraci s nepájivými deskami a deskami plošných spojů . Mezi základní piny patří VIN (vstupní napájení), VOUT (výstup) a GND (uzemnění) , které jsou duplikovány pro zvýšení proudové účinnosti. K dispozici jsou další funkční piny: EN ( pro zapnutí/vypnutí napájení) a PG (Power Good) , který indikuje správné výstupní napětí. Pin VRP poskytuje přístup ke vstupnímu napětí po ochraně proti přepólování. Toto řešení umožňuje snadné sledování provozu systému a integraci s pokročilejšími řídicími a napájecími systémy.

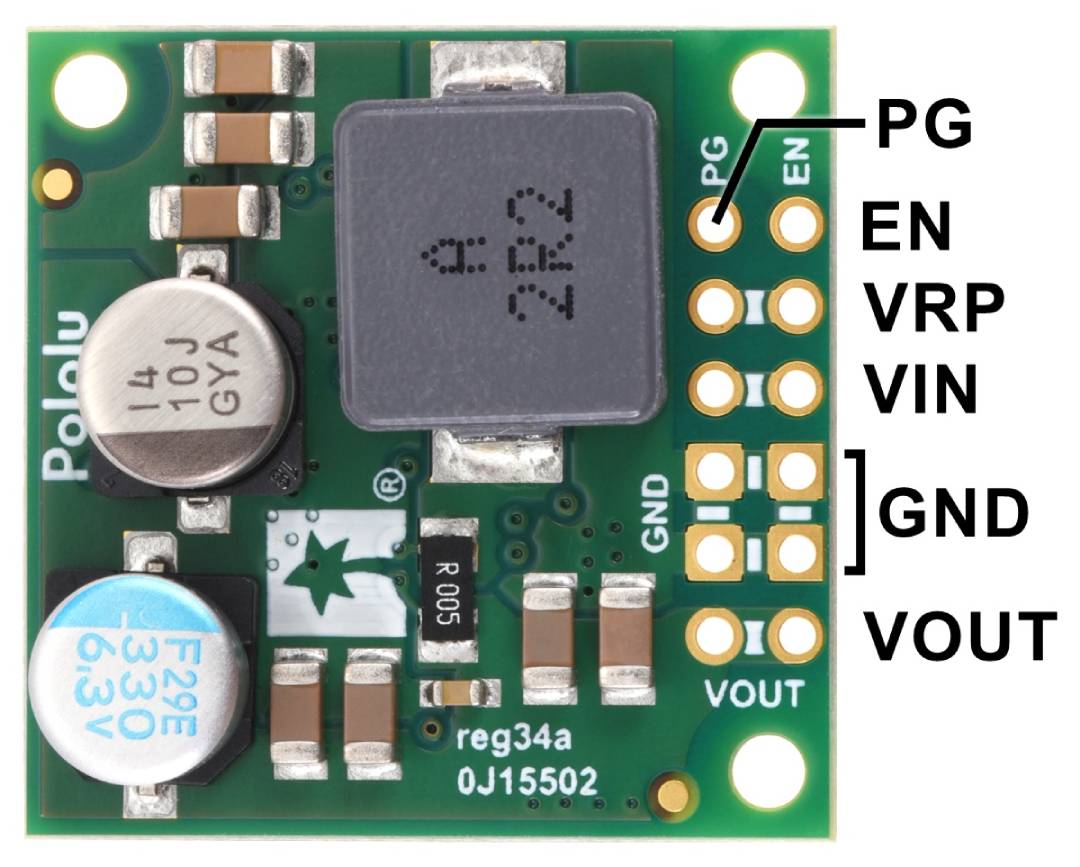

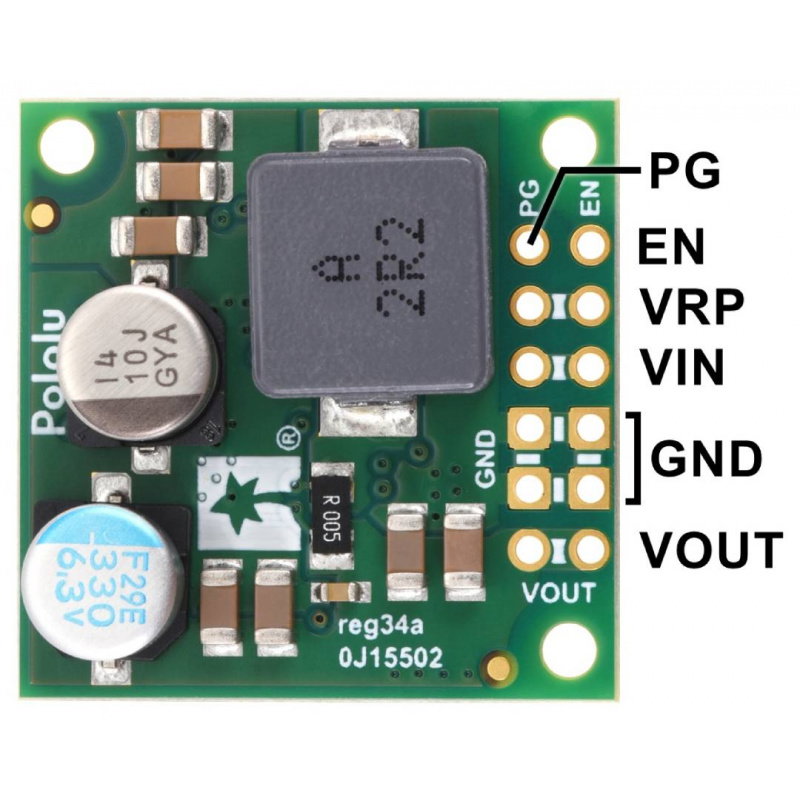

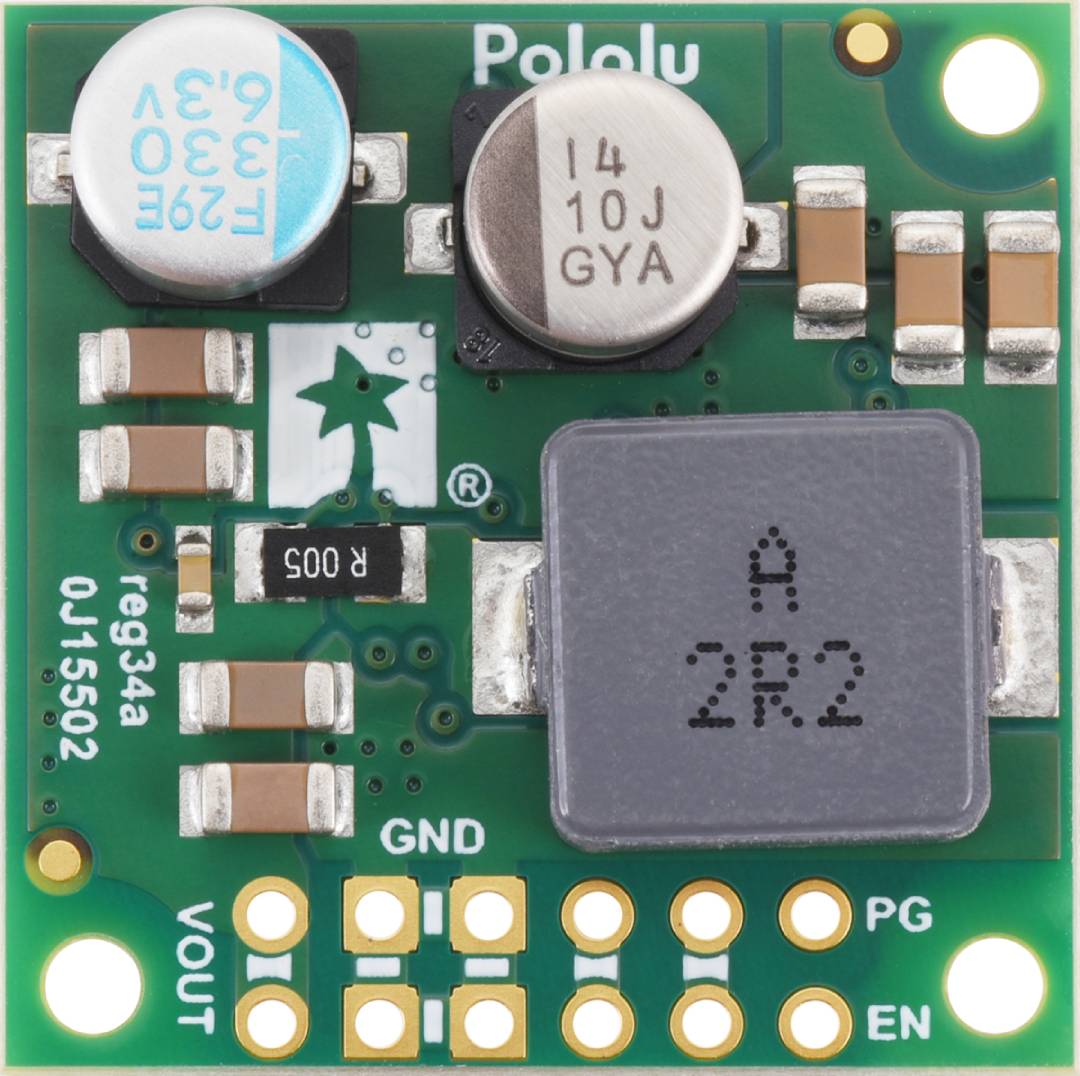

Piny modulu.

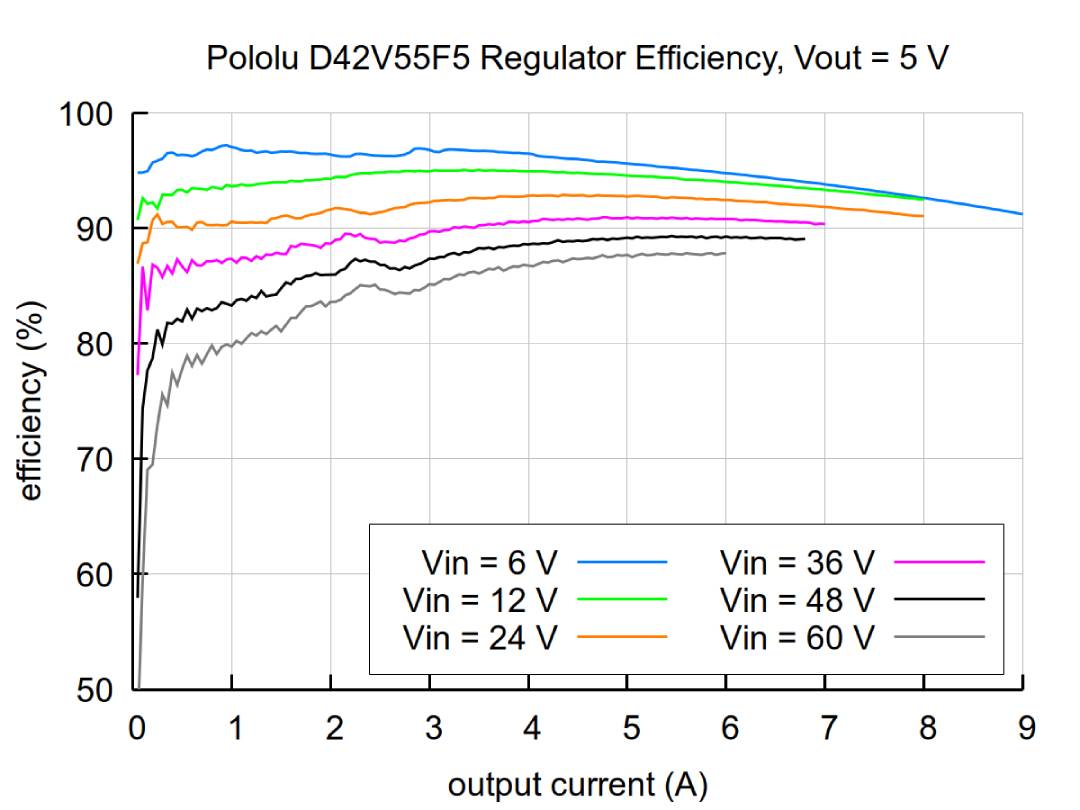

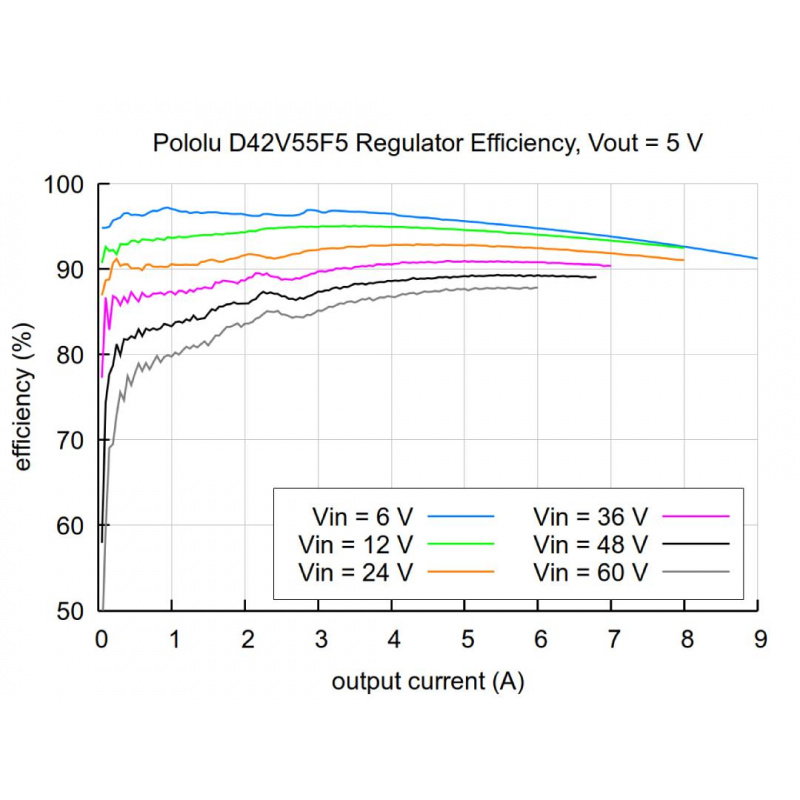

Typická účinnost měniče.
Účinnost a proud DC-DC měniče 5 V 6 A
Měnič nabízí vysokou účinnost v rozmezí 80 % až 95 % , čímž minimalizuje ztráty energie a tvorbu tepla. To je obzvláště důležité v mobilních projektech a bateriových systémech. Maximální trvalý výstupní proud je obvykle až 6 A , ale tato hodnota závisí na vstupním napětí a podmínkách chlazení. Při vyšších vstupních napětích se dostupný proud může v důsledku tepelných omezení snížit. Díky použití spínací technologie zajišťuje regulátor stabilní napětí i při proměnlivém zatížení, což zajišťuje spolehlivý provoz napájených zařízení.
Technické specifikace převodníku
- Typ: snižující měnič (buck)
- Vstupní napětí: 5V až 60V
- Výstupní napětí: 5V (±3%)
- Výstupní proud: až 6 A
- Účinnost: 80 % až 95 %
- Klidový proud: méně než 10 mA (při vysokém vstupním napětí snížen na 0,2 mA)
- Frekvence: cca 400 kHz
- Klidový proud: < 0,4 mA
- EN vstup: ano
- PG výstup: ano
- Rozteč pinů: 2,54 mm
- Montážní otvory: 3 x M2
- Rozměry: 25,4 x 25,4 x 9 mm
- Hmotnost: 6,5 g
Obsah sady
- 1x D42V55F5 - snižující měnič - 5 V 6 A - Pololu 5571
Do otvorů lze připájet oblíbené proužky Goldpin, rozteč pinů je 2,54 mm.
